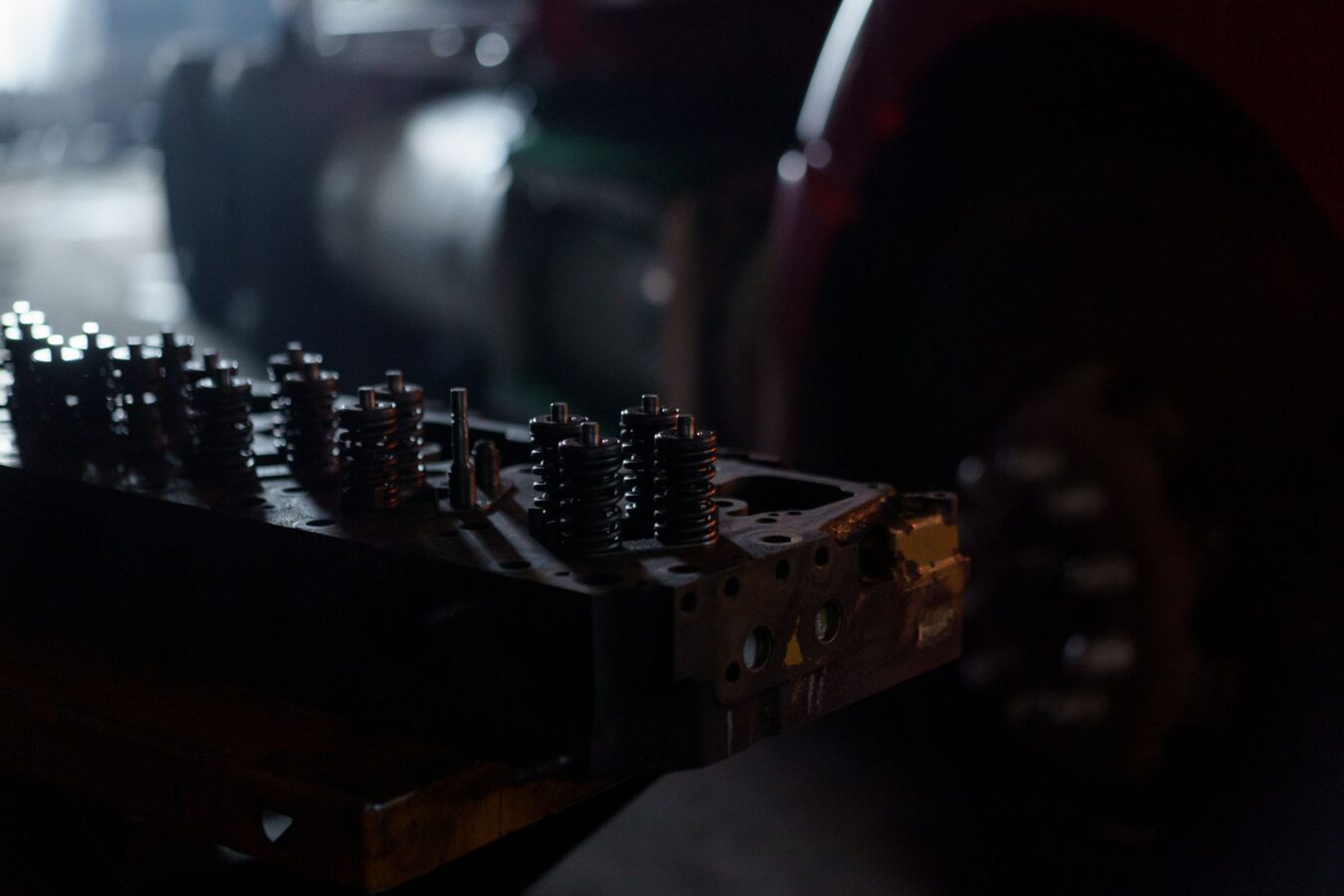

Le chef d’orchestre des cycles moteur
L’arbre à cames constitue le système nerveux de la distribution. Cette pièce métallique longiligne convertit la rotation continue du vilebrequin en mouvements linéaires intermittents et précis qui actionnent les soupapes d’admission et d’échappement. Chaque rotation de 360° de l’arbre correspond à un cycle complet d’ouverture et de fermeture des soupapes, synchronisant parfaitement l’arrivée du mélange air-carburant et l’évacuation des gaz brûlés.
Le rapport de transmission entre vilebrequin et arbre à cames détermine la chronologie des phases moteur. Sur les moteurs quatre-temps, l’arbre tourne exactement à la moitié de la vitesse angulaire du vilebrequin, soit un rapport de 2:1. Cette réduction s’effectue via la chaîne de distribution, la courroie crantée ou un train d’engrenages droits. La géométrie des lobes — ces bosses excentriques usinées sur la barre centrale — dicte la levée (hauteur d’ouverture), la durée (angle de rotation concerné) et la loi de mouvement des soupapes. Un lobe présente typiquement une hauteur de 6 à 12 mm selon les moteurs, avec des rampes d’ouverture et de fermeture calculées au dixième de millimètre près pour optimiser les échanges gazeux sans heurts mécaniques.
Architecture interne et géométrie des lobes
L’anatomie de l’arbre à cames révèle une conception mécanique sophistiquée. Le corps central, appelé faux-cylindre ou journal central, présente des diamètres de paliers variant généralement entre 25 et 35 mm selon la cylindrée. Ces paliers reposent dans des coussinets de ligne ou des chapeaux de paliers directement intégrés à la culasse, avec des tolérances de jeu radial comprises entre 0,020 et 0,075 mm. Un jeu inférieur à 0,015 mm provoque un grippage par manque de film d’huile, tandis qu’un dépassement de 0,150 mm génère des vibrations destructrices.
Les lobes, disposés selon l’ordre d’allumage du moteur, présentent des profils asymétriques complexes. Le nez du lobe — point culminant — détermine la levée maximale de la soupape, généralement comprise entre 8 et 11 mm pour les moteurs atmosphériques classiques. Les flancs du lobe adoptent des courbes en accélération constante pour minimiser les à-coups sur les poussoirs. Entre chaque lobe, on trouve des cames de pompe à huile ou des excitateurs de rampe d’injection sur les moteurs diesel modernes.
À l’avant, la poulie ou le pignon d’entraînement est fretté ou claveté sur l’arbre. Les moteurs à calage variable intègrent un dispositif de déphasage hydraulique (VVT-i, VTEC, Vanos) permettant une rotation relative de 20 à 50 degrés par rapport à la poulie d’entraînement. L’arrière de l’arbre comporte souvent un palier butée qui limite le jeu axial (end float) à 0,05-0,15 mm, empêchant tout déplacement longitudinal néfaste aux synchronisations.
Aciers spéciaux et traitements thermiques
La résistance à l’usure par fatigue et à la pression de contact Hertzienne impose des matériaux hautement alliés. Les arbres massifs proviennent d’aciers au carbone trempés et revenus (34CrNiMo6, 42CrMo4) avec une dureté superficielle de 58-62 HRC sur les lobes, obtenue par induction ou cémentation. Cette couche dure de 1,5 à 3 mm repose sur un cœur tenace (35-45 HRC) assurant la résistance aux chocs.
Les arbres à cames modulaires assemblés, désormais majoritaires sur les moteurs récents, utilisent une âme tubulaire en acier doux sur laquelle on frotte des lobes en fonte nodulaire (GSNiCrMo 15-6) traités par azoturation. Cette technique réduit la masse de 30 à 40 % (passant de 4,5 kg à 2,8 kg sur un quatre-cylindres) et diminue les inerties pour des régimes moteur supérieurs à 7000 tr/min.
Les technologies émergentes incluent les arbres en composite carbone pour les pignons d’entraînement, et les revêtements DLC (Diamond Like Carbon) déposés par PVD sur les lobes, réduisant le coefficient de friction de 0,12 à 0,08 et permettant l’élimination des poussoirs à patin (lifters) au profit de culbuteurs à galets directs. Les moteurs à distribution variable à calage continu (CVVT) nécessitent des arbres creux avec des galeries d’huile internes supportant des pressions de 5 à 12 bars pour l’actionnement des phasers.
Symptômes mécaniques révélateurs
Un cliquetis métallique régulier en zone de culasse
L’usure des lobes ou la destruction des poussoirs hydrauliques (PHVA) provoque un choc métallique distinctif à froid, s’atténuant parfois à chaud par dilatation des pièces. La cause réside dans une lubrification défaillante due à une huile trop visqueuse ou une canalisation d’arrivée bouchée par des résidus de mélasse (varnish). Conséquence directe : le jeu excessif entre le lobe et le poussoir génère des ondes de choc qui fissurent progressivement la surface du lobe et usent le bout du poussoir en cuvette. À terme, la soupape ne s’ouvre plus suffisamment, provoquant une perte de compression et des ratés d’allumage sur le cylindre concerné.
Baisse de puissance inexpliquée et montée en régime laborieuse
L’ovalisation des paliers due à un serrage insuffisant des chapeaux (couples de serrage souvent entre 18 et 25 Nm) ou une contamination abrasive de l’huile entraîne un voilement de l’arbre. La cause principale est un défaut d’entretien du filtre à huile ou l’utilisation d’une huile minérale dégradée dans un moteur exigeant une synthétique 5W-30. La conséquence mécanique est un phénomène de battement qui modifie la loi de levée des soupapes : les phases d’ouverture raccourcissent, le remplissage cylindre chute de 15 à 25 %, et le véhicule peine à dépasser les 4000 tr/min malgré une accélération à fond.
Fumée bleutée à l’échappement et consommation d’huile anarchique
La dégradation des joints de queues de soupapes, souvent initiée par un calage de distribution déréglé (chaîne de timing étirée ou saut d’une dent), impose à l’arbre à cames des sollicitations latérales anormales. La cause est un jeu axial excessif dépassant 0,30 mm suite à l’usure du palier butée arrière. Cette libération axiale perturbe l’alignement des puits de soupapes, forçant les tiges à frotter excentriquement contre leurs guides. Les joints toriques d’étanchéité des queues perdent alors leur planéité, laissant l’huile de culasse s’infiltrer dans les chambres de combustion. Résultat : une fumée bleue au démarrage à froid et une consommation pouvant atteindre 1 litre aux 500 km, accompagnée d’un encrassement rapide des bougies et des sondes lambda.
Vérifications à l’atelier et dans son garage
Le diagnostic préliminaire s’établit par écoute stéthoscopique. À l’aide d’un stéthoscope mécanique, on compare l’intensité sonore au-dessus de chaque poussoir. Une différence de timbre entre cylindres indique un lobe usé ou un poussoir défectueux. Le contrôle visuel nécessite le démontage du cache-culbuteurs : observez la surface des lobes à la lumière rasante. Une usure normale présente une surface polie uniforme, tandis qu’un lobe endommagé montre des stries verticales, des écaillures ou une usure en pointe (l’extrémité du lobe s’aplatit).
La mesure du jeu de soupape s’effectue avec des cales d’épaisseur lorsque le moteur est froid (entre 15 et 25°C). Sur un moteur à culbuteurs, on positionne le lobe dirigé vers l’arrière du moteur (point mort base soupape) et on insère une cale entre la tige de soupape et le culbuteur. Les valeurs constructeur oscillent généralement entre 0,15 et 0,30 mm pour l’admission, 0,25 et 0,40 mm pour l’échappement. Un jeu supérieur de plus de 0,10 mm à la valeur maximale indique un lobe usé ou un réglage dégradé.
Pour les moteurs à double arbre à cames (DOHC), vérifiez le jeu axial avec un comparateur à cadran fixé sur le support de palier. Poussez l’arbre vers l’arrière du moteur à l’aide d’un levier, puis vers l’avant. La différence de lecture ne doit pas dépasser 0,15 mm. Au-delà, le remplacement des bagues de butée ou de l’arbre complet s’impose.
Opérations de remplacement et calage
L’intervention sur l’arbre à cames constitue une opération de haute précision. Après dépose de la batterie et déconnexion du faisceau, on évacue le liquide de refroidissement si la pompe à eau est entraînée par la distribution. Le démontage nécessite l’immobilisation du vilebrequin (via le volant moteur ou la poulie damper) et l’utilisation de pige de calage pour bloquer l’arbre à cames dans sa position de référence. Sur les moteurs à chaîne, on remplace systématiquement les guides de chaîne et le tendeur hydraulique, car un jeu excessif de chaîne de plus de 12 mm au pied à la main provoque une variation de calage de 3 à 5 degrés, suffisante pour heurter les pistons.
Lors du remontage, nettoyez méticuleusement les lits de paliers avec de l’essence F et vérifiez l’alignement des galeries d’huile. Appliquez une pâte d’assemblage au bisulfure de molybdène sur les paliers avant l’installation des chapeaux (jamais sur les lobes). Le serrage se fait en deux passes : d’abord 10 Nm pour le centrage, puis l’angle de rotation final (souvent 45 ou 90 degrés) ou le couple définitif (généralement 20 Nm ± 2 Nm). Respectez impérativement l’ordre de serrage en spirale depuis le centre vers les extrémités pour éviter la déformation de l’arbre.
Après remontage, effectuez un rodage initial sans charge pendant 20 minutes à des régimes variables entre 2000 et 3000 tr/min pour établir le film d’huide sur les nouveaux paliers. La première vidange doit intervenir après 500 km pour éliminer les particules d’usure initiale.
Estimation des coûts selon configurations
| Type d’intervention | Gamme de véhicules | Pièces (€) | Main-d’œuvre (€) | Total TTC (€) |
|---|---|---|---|---|
| Remplacement arbre à cames simple (SOHC) sans dépose moteur | Citadines essence (Clio, 208, Polo) | 180 – 350 | 450 – 700 | 630 – 1050 |
| Double arbres à cames (DOHC) avec chaîne de distribution | Berlines compactes (Golf, A3, 308) | 320 – 580 | 850 – 1400 | 1170 – 1980 |
| Arbres à cames avec VVT et phasers | Véhicules récents (2015+) | 450 – 890 | 1100 – 1800 | 1550 – 2690 |
| Usinage et réalésage des paliers (fraisage ligne) | Moteurs aluminium anciens | 80 – 150 | 600 – 900 | 680 – 1050 |
| Diagnostic complet + calage distribution | Toutes catégories | 30 – 80 | 120 – 200 | 150 – 280 |
Interrogations techniques courantes
Pourquoi certains moteurs possèdent-ils deux arbres à cames par culasse ?
L’architecture DOHC (Double Overhead Camshaft) sépare la gestion des soupapes d’admission et d’échappement sur deux arbres distincts. Cette disposition élimine les culbuteurs intermédiaires, réduisant la masse des organes en mouvement et permettant des régimes de 8000 à 12000 tr/min. Chaque arbre contrôle exclusivement huit soupapes sur un quatre-cylindres, offrant une géométrie de lobe optimisée sans compromis entre admission et échappement. Les arbres peuvent alors incorporer des profils asymétriques aggressifs pour l’admission et doux pour l’échappement, améliorant le remplissage et le balayage des gaz. Cependant, cette complexité augmente le coût de fabrication de 40 % et nécessite une synchronisation par chaîne plus robuste ou par deux courroies distinctes.
Quelle est la durée de vie réelle d’un arbre à cames moderne ?
Un arbre à cames correctement lubrifié et entretenu dépasse souvent les 300 000 km sur moteur diesel et 250 000 km sur essence atmosphérique. Cependant, les moteurs turbo compressés à haut rendement (pression effective moyenne > 22 bars) sollicitent davantage les lobes par effort de pompage accru, réduisant cette espérance à 180 000-200 000 km. Les intervalles de contrôle recommandés sont de 60 000 km pour vérifier le jeu axial et l’état de la chaîne de distribution. Une huile présentant un taux de suie supérieur à 3 % ou un indice de basicité (TBN) inférieur à 3 mg KOH/g accélère l’usure des paliers par abrasion. Le remplacement préventif s’envisage lorsque la levée mesurée au pied à coulisse sur le lobe diffère de plus de 0,20 mm de la cote constructeur neuve.
Est-il envisageable de réaléser ou reconditionner un arbre à cames usé ?
La reconditionnement est techniquement possible mais économiquement discutable pour les arbres massifs standards. Le reprofilage par rectification centerless des lobes coûte entre 150 et 300 €, mais réduit la levée de 0,30 à 0,50 mm, modifiant les lois de distribution et nécessitant des poussoirs réglables ou des cales de compensation. Pour les arbres modulaires à lobes rapportés, le remplacement individuel des lobes usés (coût unitaire 25-45 €) est rentable si l’âme tubulaire reste indemne. Les arbres à calage variable avec phasers hydrauliques intégrés ne se prêtent à aucune réparation : l’usure d’un lobe implique le remplacement de l’ensemble arbre-phaser (400-900 € selon les modèles) car les jeux internes du déphaseur ne tolèrent aucune variation de géométrie des lobes d’entraînement.
L’arbre à cames incarne la précision horlogère du moteur thermique. Sa fiabilité dépend étroitement de la qualité de l’huile moteur et du respect des intervalles de remplacement de la distribution. Une surveillance attentive des bruits de culasse et une mesure régulière des jeux de soupapes permettent d’anticiper une dégradation coûteuse. Face à une usure avancée, l’intervention complète, bien que salée, reste préférable à une usure progressive qui risquerait d’endommager irrémédiablement les pistons et les sièges de soupapes.
