Du signal électrique à l’expérience sonore : la mission de votre autoradio
L’autoradio constitue le cœur électronique du tableau de bord moderne. Au-delà de la simple diffusion musicale, il centralise la gestion de l’infodivertissement, l’affichage des données véhicule et l’interface homme-machine. Son fonctionnement repose sur une alimentation bicourant : une ligne 12 volts permanente (borne 30) préserve la mémoire des stations et des réglages, tandis qu’une ligne 12 volts commandée (borne 15 ou ACC) déclenche la mise sous tension à la rotation du contact.
Le traitement du signal débute au niveau du tuner radio, module récepteur captant les ondes FM (88-108 MHz) ou les multiplexes numériques DAB+ (174-240 MHz). Ce signal brut subit une conversion analogique-numérique, puis transite vers le processeur central (DSP ou unité de traitement audio) qui applique les corrections d’égalisation paramétrique. L’étage de amplification finale, généralement constitué de circuits intégrés classe AB ou D, élève la tension pour actionner les haut-parleurs avec une puissance nominale variant de 4×15 watts RMS sur les modèles d’entrée de gamme à 4×50 watts RMS sur les unités haut de gamme.
L’anatomie interne : cartes électroniques et connectique critique
Déposer l’autoradio révèle une architecture modulaire où chaque composant occupe une fonction précise. La carte mère principale supporte le microprocesseur et la mémoire flash (généralement 1 à 4 Go pour les systèmes embarqués). Sur sa face inférieure, l’étage d’alimentation abrite les condensateurs électrolytiques de filtrage (valeurs typiques : 1000 µF/25V) et les régulateurs de tension délivrant les 5 volts nécessaires aux circuits logiques.
La face avant intègre l’écran TFT ou OLED tactile, souvent collé sur le châssis principal, rendant son remplacement isolé quasi impossible sans détruire l’unité. Derrière cet écran, la carte d’affichage communique avec la carte mère via un bus LVDS (Low-Voltage Differential Signaling) à haute fréquence. La connectique arrière standardisée ISO 10487 (16 broches) assure la distribution des signaux haut-parleurs, des lignes d’alimentation et de l’éclairage du panneau. Sur les véhicules récents, une interface CAN-Bus (Controller Area Network) supplémentaire permet l’intégration des commandes au volant et la récupération des informations de bord (vitesse, marche arrière pour la caméra).
Évolution des matériaux : du bakélite aux composites thermoconducteurs
Les autoradio des années 1970-1990 utilisaient des châssis en tôle d’acier zinguée et des façades en bakélite ou ABS thermoformé. Les modèles contemporains privilégient des carters en alliage d’aluminium moulé sous pression, dissipant naturellement la chaleur générée par l’amplificateur numérique. Les circuits imprimés modernes adoptent des substrats en FR-4 à haute température de transition vitreuse (Tg > 140°C) pour résister aux cycles thermiques du compartiment moteur adjacent.
Sur le plan technologique, la mutation est radicale. Les mécanismes à lecture CD à glissière motorisée cèdent la place à des architectures 100% numériques sans pièce mobile. Les écrans capacitifs multitouch remplacent les potentiomètres rotatifs mécaniques. Les connectiques évoluent vers l’antenne Fakra (connecteur bleu pour GPS, bordeaux pour DAB) et le câblage USB-C supportant des débits jusqu’à 5 Gbps pour la connexion smartphone via CarPlay ou Android Auto. Les variantes de gabarit respectent scrupuleusement la norme DIN 75490 : 178 mm de largeur sur 50 mm de hauteur pour le 1 DIN, 178 mm sur 100 mm pour le 2 DIN.
Quand l’unité centrale déraille : symptômes mécaniques et électroniques
L’écran noir persistant malgré l’alimentation établie
Cause : Désiccation des condensateurs électrolytiques de l’étage d’alimentation ou défaillance du circuit intégré régulateur PWM (Pulse Width Modulation) gérant le rétroéclairage LED.
Conséquence : Impossibilité d’accéder aux réglages audio, à la navigation ou à la caméra de recul, bien que l’unité continue d’émettre du son via les commandes au volant, créant une situation de conduite déconcentrée par l’absence de retour visuel.
Sifflement aigu parasite amplifié avec le régime moteur
Cause : Résistance de masse élevée entre le châssis de l’autoradio et le point de masse batterie, souvent due à une connexion oxydée sur le faisceau ISO ou une boucle de masse créée par un branchement incorrect de l’amplificateur externe.
Conséquence : Injection de bruit alternatif (ripple) dans le signal audio, mesurable à l’oscilloscope avec une composante à 50 Hz (ou 60 Hz) et ses harmoniques, dégradant la dynamique sonore et provoquant une fatigue auditive au bout de trente minutes d’écoute.
Redémarrages cycliques intempestifs en phase de démarrage moteur
Cause : Chute de tension transitoire sous les 9 volts sur la ligne d’alimentation principale lors de la sollicitation du démarreur, combinée à une soudure froide sur le connecteur d’alimentation arrière de l’appareil.
Conséquence : Réinitialisation complète des paramètres utilisateur (stations mémorisées, balance audio, niveaux d’égalisation) et perte temporaire de la liaison Bluetooth, obligeant à la reconnexion manuelle du smartphone à chaque extinction du moteur.
Boutons physiques ou tactile non réactifs à la pression
Cause : Usure mécanique des membranes en caoutchouc conducteur (taux de dégradation accéléré par les UV solaires sur les façades non traitées anti-UV) ou calibrage défaillant de la couche tactile capacitive due à une infiltration d’humidité par les joints de façade.
Conséquence : Blocage sur une source audio unique, impossibilité de régler le volume en urgence lors d’un appel téléphonique, ou activation erronée de fonctions entraînant une distraction majeure pendant la conduite.
Lecture aléatoire des médias USB et éjections spontanées
Cause : Corrosion des broches du port USB par électrolyse induite par l’humidité atmosphérique (particulièrement fréquent dans les véhicules stationnés en extérieur sans climatisation permanente) ou baisse de tension sur la ligne 5V d’alimentation des périphériques externe.
Conséquence : Interruption brutale de la navigation GPS lorsque celle-ci dépend du partage de connexion du téléphone, ou coupure du flux musical générant un silence soudain potentiellement dangereux en milieu urbain.
Diagnostic en atelier maison : protocole de vérification électrique

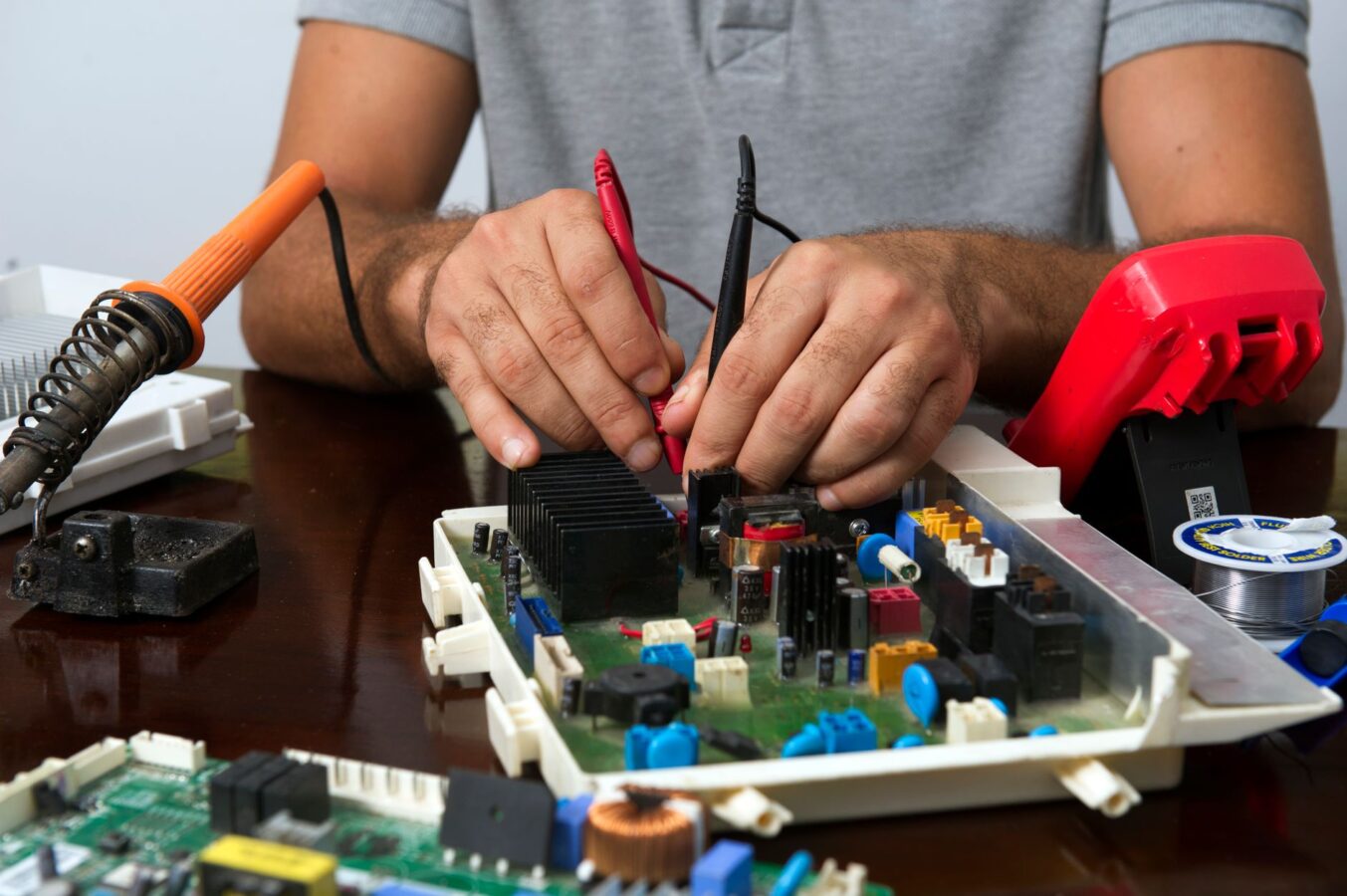

Avant de condamner l’unité, une investigation méthodique s’impose. Munissez-vous d’un multimètre numérique et d’un câble de masse auxiliaire. Retirez l’autoradio du logement DIN à l’aide des clés de déverrouillage spécifiques (ou en déclipsant les ergots métalliques latéraux sur certains modèles).
Étape 1 : Vérification de la continuité d’alimentation. Positionnez le contact sur ACC sans démarrer. Mesurez la tension entre la borne 30 (jaune sur faisceau ISO) et la borne 31 (masse noire) : vous devez lire entre 12,4 et 12,8 volts. Passez ensuite sur la borne 15 (rouge) : la tension doit apparaître uniquement en position contact, zéro en position arrêt. Une inversion entre les deux fils provoque la perte de mémoire.
Étape 2 : Test de charge sous sollicitation. Branchez l’autoradio sur une alimentation de laboratoire stabilisée 13,8V/10A. Si les dysfonctionnements disparaissent, le problème réside dans le faisceau véhicule (fusible oxydé ou section de câble insuffisante).
Étape 3 : Contrôle de l’antenne. Mesurez la résistance entre le centre du connecteur d’antenne et la masse : elle doit être infinie (circuit ouvert). Une valeur inférieure à 50 ohms indique un court-circuit dans le câble d’antenne ou l’amplificateur d’antenne défectueux.
Étape 4 : Diagnostic du bus CAN (véhicules post-2000). Avec un oscilloscope, visualisez les lignes CAN-H et CAN-L : vous devez observer une modulation différentielle entre 2,5V (récessif) et 3,5V/1,5V (dominant). L’absence de signal signifie une coupure dans le câblage ou une saturation du bus par un module défectueux.
Intervention : réparation, remplacement ou mise à jour logicielle
La décision d’intervention dépend du niveau d’intégration électronique. Sur les autoradio autonomes (non liés à l’affichage des paramètres moteur), le remplacement reste la solution économiquement viable. Privilégiez les unités dotées d’un connecteur ISO standard évitant la soudure des fils ; utilisez des cosses pré-isolées et respectez un couple de serrage de 1,2 Nm sur les vis de fixation pour éviter la déformation du châssis métallique.
Si l’appareil intègre des fonctions de centralisation véhicule (affichage climatisation, paramètres de trip), le changement nécessite impérativement une interface CAN-Bus programmable (marques comme Connects2 ou Dension) coûtant entre 80 et 150 euros, garantissant la rétrocompatibilité des commandes au volant et du logiciel d’ordinateur de bord.
Pour les pannes logicielles (bootloop, écran figé), tentez d’abord la réinitialisation matérielle (bouton Reset appuyé 10 secondes avec un trombone) puis la mise à jour du firmware via port USB (fichier binaire fourni par le constructeur). En cas de condensateurs gonflés sur la carte mère, une micro-soudure station à air chaud (380°C, flux décapant) permet de remplacer les composants pour quelques euros, à condition de disposer d’une station de soudage ESD-compatible.
| Type d’intervention | Fourchette de prix (€) | Détails inclus |
|---|---|---|
| Autoradio 1 DIN entrée de gamme (sans écran) | 50 – 120 € | Bluetooth basique, USB, 4×15W RMS |
| Autoradio 2 DIN milieu de gamme | 180 – 350 € | Écran 7″, CarPlay/Android Auto filaire, 4×40W RMS |
| Autoradio haut de gamme / premium | 450 – 1200 € | DSP intégré, écran 9-10″, DAB+, HDMI, 4×50W RMS |
| Interface CAN-Bus et câblage adaptateur | 80 – 150 € | Module de rétention paramètres véhicule |
| Main d’œuvre pose professionnelle | 80 – 150 € | Dépose, configuration, test fonctionnel 1h à 1h30 |
| Réparation électronique (condensateurs, soudure) | 40 – 80 € | Diagnostic + main d’œuvre micro-soudure |
Puis-je installer un autoradio 2 DIN dans un emplacement 1 DIN d’origine ?
Oui, moyennant l’utilisation d’un kit de façade spécifique incluant un cadre de réduction et une poche de rangement inférieure. La profondeur disponible doit excéder 160 mm pour accueillir l’unité et le faisceau de raccordement. Sur certains véhicules compacts (Renault Clio III, Peugeot 207), la structure métallique du tableau de bord oblique nécessite une découpe précise du renfort plastique arrière. Vérifiez également que le système de ventilation ne soit pas obstrué par la nouvelle unité plus imposante, sous peine de surchauffe et de déclenchement de la protection thermique de l’amplificateur intégré.
Pourquoi mon autoradio ne mémorise-t-il plus les stations après chaque coupure de contact ?
Ce symptôme caractérise une interruption de la ligne d’alimentation permanente (borne 30). Contrôlez le fusible dédié au système audio dans la boîte à fusibles habitacle (généralement 10 ampères, parfois 15A sur les unités amplifiées). Si le fusible est intact, mesurez la tension au niveau du connecteur arrière de l’autoradio entre le fil jaune et le fil noir : elle doit être présente en permanence. Une absence de tension indique une coupure dans le faisceau, souvent située au niveau du passage de porte conducteur où les câbles subissent des flexions répétées. Sur les véhicules équipés d’un coupe-circuit programmable (systèmes anti-vol d’usine), vérifiez que la temporisation de mise en veille ne soit pas réglée sur zéro minute.
Quelle différence entre un autoradio classique et un système d’infodivertissement « OEM » constructeur ?
L’autoradio classique (Aftermarket) est une unité universelle ou semi-spécifique s’intégrant via adaptateurs. Il offre une évolutivité logicielle et une connectivité moderne (Bluetooth 5.0, Wi-Fi) mais nécessite souvent une interface supplémentaire pour conserver les fonctions véhicule. Le système OEM (Original Equipment Manufacturer) est développé sur mesure pour le modèle (ex : Mercedes MBUX, BMW iDrive). Il intègre nativement les paramètres de climatisation, de suspension ou d’aide à la conduite, mais sa défaillance implique un coût de remplacement extrêmement élevé (800 à 3000 euros) et une programmation concessionnaire obligatoire. Sur les systèmes OEM, la mise à jour logicielle se fait généralement via le port OBD-II et nécessite un outil de diagnostic constructeur spécifique (VAS 5054 pour VW, Star Diagnosis pour Mercedes).
L’autoradio, loin d’être un simple accessoire de confort, constitue un nœud électronique sensible dont la fiabilité conditionne la sécurité passive (caméra de recul, alertes sonores) et la concentration du conducteur. Une alimentation électrique saine, une mise à la masse impeccable et une protection contre les infiltrations d’eau par les joints de lunette avant garantissent une longévité dépassant souvent dix ans. Face aux pannes, privilégiez toujours le diagnostic électrique rigoureux avant le remplacement coûteux ; de nombreux dysfonctionnements apparents trouvent leur origine dans un simple fusible oxydé ou une masse desserrée sous le tableau de bord.
