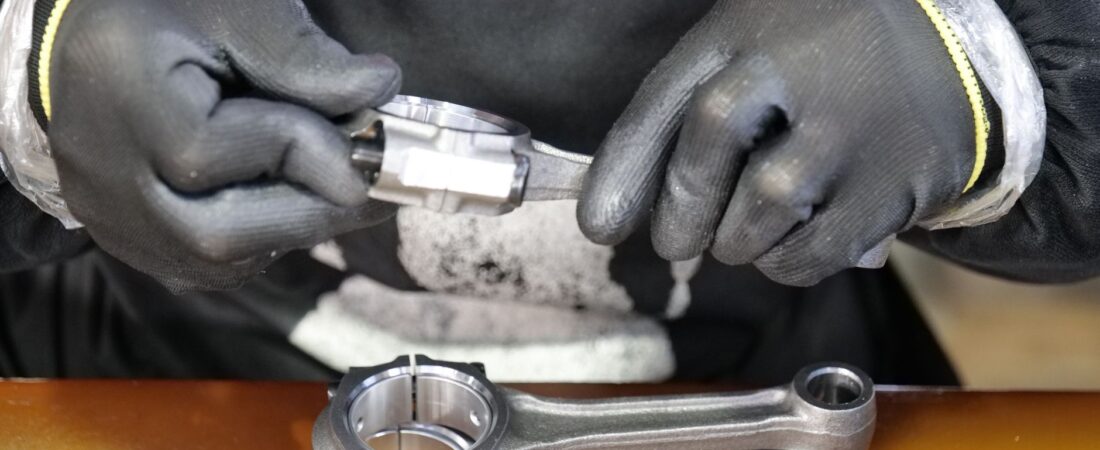

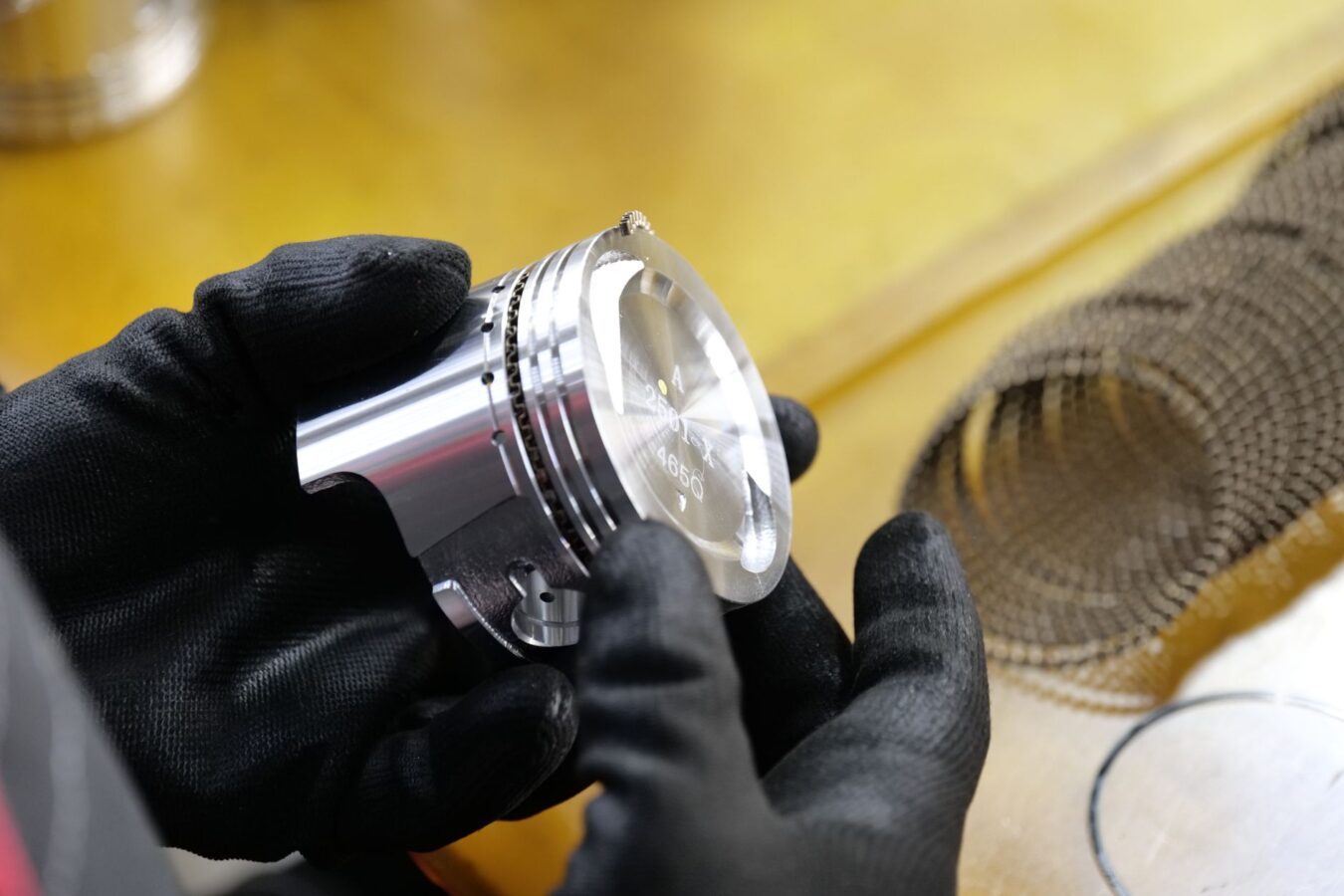

Axe de piston : rôle, fonctionnement et anatomie

Articulation critique entre explosion et rotation

L’axe de piston constitue le maillon d’articulation entre la partie linéaire du mouvement (le piston) et la partie oscillante (la bielle). Situé perpendiculairement à l’axe du vilebrequin, cette pièce cylindrique transmet les efforts de combustion – pouvant dépasser 80 bars de pression dans les moteurs à compression élevée – depuis la calotte du piston vers la tête de bielle. Contrairement à une idée reçue, l’axe ne subit pas uniquement une sollicitation de cisaillement ; il travaille en réalité en flexion alternée, en compression et en rotation lente, oscillant typiquement sur un angle de 15 à 25 degrés à chaque cycle.

Dans sa configuration la plus répandue dite « flottante », l’axe tourne librement à l’intérieur de l’alésage du piston et dans le palier de bielle. Cette double liberté de rotation permet une répartition uniforme de l’usure sur toute la circonférence de la pièce. Le mouvement relatif est assuré par un film d’huile motrice d’épaisseur infime, comprise entre 0,5 et 2 micromètres, maintenu par la pression d’huile du circuit de graissage ou par gravité dans les architectures anciennes. La précision géométrique est absolue : une conicité de seulement 0,005 millimètre sur la longueur provoque une distribution asymétrique des charges et accélère l’usure des paliers.

Architecture interne d’un organe sollicité à l’extrême

Le corps de l’axe présente une géométrie cylindrique parfaite, usiné dans des barres d’acier laminé avec une tolérance de forme inférieure à 0,003 millimètre. Sa longueur totale varie selon l’écartement des circlips de rétention, généralement comprise entre 60 et 90 millimètres pour les moteurs automobiles standards, et peut atteindre 120 millimètres sur les gros cubes ou les moteurs industriels. Le diamètre évolue proportionnellement à la cylindrée : environ 18 à 22 millimètres pour des moteurs 1,4 à 2,0 litres, 23 à 28 millimètres pour les blocs six-cylindres ou V8.

La surface fonctionnelle présente une rugosité extrêmement fine, typiquement entre 0,1 et 0,4 micromètre Ra, obtenue par rectification centerless puis polissage superfinisseur. Aux extrémités, deux gorgez précises accueillent les circlips de sécurité. Ces anneaux élastiques, de section rectangulaire ou spiralée selon les constructeurs, possèdent un diamètre extérieur supérieur de 0,3 à 0,5 millimètre au diamètre nominal du logement pour garantir une pression de maintien suffisante. La profondeur de la gorgée est calculée pour que la face interne du circlip affleure légèrement l’alésage du piston, empêchant tout contact avec la chemise.

Acier trempé et traitements de surface : les secrets de la résistance

La matière première retenue est un acier allié au chrome-molybdène, généralement la nuance 20CrMo4 ou 16MnCr5, caractérisée par une excellente aptitude à la cémentation. Le processus thermique débute par une cémentation à 920 degrés Celsius pendant 4 à 8 heures, enrichissant la surface en carbone jusqu’à 0,8 % contre 0,2 % au cœur. Suivent une trempe à l’huile et un revenu à 180 degrés, conférant une dureté superficielle de 58 à 62 HRC (Rockwell C) et un cœur tenace à 30-35 HRC. Cette structure « écorce dure, âme souple » permet à l’axe de résister à l’usure tout en supportant les chocs mécaniques sans rupture.

Les architectures modernes privilégient parfois la nitruration ionique, créant une couche de nitrures d’une profondeur de 0,3 à 0,5 millimètre avec une dureté équivalente mais sans déformation thermique. On distingue trois familles d’axes selon leur mode de fixation : l’axe strictement flottant, maintenu latéralement par deux circlips et tournant libre dans le piston et la bielle ; l’axe semi-flottant, serré à l’interférence dans la tête de bielle (ajustement H7/p6) et libre dans le piston, fixé par deux boulons de serrage transversaux ; et l’axe fixe, riveté ou soudé, aujourd’hui réservé aux moteurs deux-temps de petite cylindrée.

Quand l’acier crie : symptômes de dégradation avancée

L’ovalisation micrométrique qui compromet la géométrie moteur

La cause réside dans le phénomène de fretting corrosion, usure par micro-glissements entre l’axe et l’alésage du piston lorsque le film d’huile est rompu ou lorsque le jeu radial dépasse 0,02 millimètre. Cette usure progressive transforme la section circulaire en forme légèrement ovale ou en losangé. La conséquence immédiate est l’apparition d’un jeu angulaire excessif : le piston bascule latéralement au point mort haut, générant un bruit de cliquetis métallique au démarrage à froid. L’usure asymétrique des segments de compression et de raclage s’ensuit, entraînant une augmentation de la consommation d’huile et une perte de compression sur le cylindre concerné.

Le grippage par déprivation lubrifiante

Cette défaillance survient lorsque les canaux de lubrification du piston sont obstrués par des dépôts de vernis d’huile carbonisée, ou lors d’une surcharge thermique prolongée dépassant 150 degrés Celsius à la paroi du piston. L’axe cesse de tourner dans son logement et se fige par soudure froide ou adhésion. La conséquence est mécaniquement dramatique : l’axe, désormais fixe, impose une rotation forcée à la jupe du piston qui finit par fissurer au niveau des lumières de l’axe. Les circlips, subissant des contraintes de cisaillement anormales, éclatent et tombent dans le carter, entraînant potentiellement la rupture du vilebrequin ou du bloc-cylindres par ingestion de débris métalliques.

Les fissures de fatigue radiales

Initiées au niveau des arêtes des gorgez de circlips ou au centre de la portée de charge, ces fissures résultent de la concentration de contraintes combinée à des cycles de flexion répétés – typiquement après 200 000 kilomètres sur moteur diesel à injection directe ou sur moteur essence suralimenté poussant plus de 180 chevaux par litre. La cause peut également être un défaut métallurgique latent ou une surchauffe répétée ayant altéré la structure de l’acier. La conséquence est une rupture brutale en deux ou trois morceaux de l’axe, libérant le piston qui monte dans la culasse et descend dans le carter, provoquant une casse moteur totale nécessitant le remplacement du bloc.

Procédures d’inspection sans démontage exhaustif

Le diagnostic précoce repose sur l’analyse vibratoire. À l’aide d’un stéthoscope électronique placé sur le carter d’embrayage ou sur le bloc au niveau du cylindre suspect, on recherche une émission acoustique entre 2 et 4 kilohertz, caractéristique du battement de piston. Un comparateur à cadran fixé sur la culasse, avec son palpeur tangentiel à la tête de bielle accessible par l’orifice de bougie, permet de mesurer le jeu latéral : une valeur supérieure à 0,15 millimètre indique un usure avancée de l’ensemble axe-piston-bielle.

Lors d’une vidange, l’inspection magnétique de l’huile usée ou l’analyse par spectrographie d’émission révèle une concentration anormale en particules ferreuses fines, signe d’un usure des axes. Au démontage, la mesure au micromètre extérieur doit être effectuée à trois niveaux de diamètre et deux plans perpendiculaires. Un axe neuf de 22 millimètres de diamètre nominal présente une tolérance de 21,997 à 22,000 millimètres. L’alésage correspondant dans le piston doit offrir un jeu de 0,004 à 0,010 millimètre pour les moteurs essence, et 0,006 à 0,012 millimètre pour les diesels, valeurs à vérifier au comparateur à cadran etalonné.

Protocoles de remplacement et ajustages

L’intervention devient incontournable lorsque le jeu diamétral dépasse 0,05 millimètre, ou lors de la détection de rayures axiales profondes supérieures à 0,01 millimètre. La dépose impose l’extraction des circlips à l’aide d’une pince spécifique à becs coudés, en protégeant les épaulements du piston par des chiffons pour éviter les rayures. L’extraction de l’axe se fait par pression hydraulique ou manuelle à l’aide d’un manchon extracteur, jamais par percussion directe qui déformerait l’alésage.

Avant tout remontage, la vérification des nouvelles pièces est impérative : l’axe neuf doit glisser sous son propre poids dans l’alésage du piston à température ambiante, sans serrage ni jeu excessif. Pour les axes semi-flottants, l’opération de chauffage de la bielle à 120-140 degrés Celsius au bain d’huile ou au four permet l’insertion par contraction thermique, le serrage définitif s’effectuant après refroidissement selon les couples prescrits – typiquement 35 newtons-mètres pour le boulon de serrage latéral sur les moteurs compacts, suivis d’un angle de rotation de 90 degrés pour les vis à deformation plastique. Les circlips neufs doivent présenter une extrémité dans la gorge lors de l’installation, l’ouverture orientée vers le haut ou le bas du moteur, jamais vers l’axe des segments pour éviter tout risque de sortie.

Interrogations techniques fréquentes

Peut-on réaliser une rectification d’axe usé ou faut-il systématiquement remplacer ?

La rectification par rodage ou polissage est techniquement envisageable sur un axe présentant une usure superficielle inférieure à 0,02 millimètre, mais elle reste fortement déconseillée. Tout enlèvement de matière modifie la géométrie de la couche de nitruration ou cémentée, exposant le cœur tendre de l’acier à l’usure accélérée. De plus, la diminution du diamètre extérieur augmente le jeu fonctionnel, modifiant la cinématique du piston et favorisant le phénomène de claquage. Seule la rectification accompagnée d’un chromage dur épais (0,05 millimètre) suivie d’un rodage de précision est acceptable en compétition, mais à titre économique, le remplacement par un axe neuf reste l’unique solution viable pour un usage routier durable.

Quelle différence entre un axe flottant et un axe semi-flottant sur le plan de la maintenance ?

L’axe flottant, majoritaire aujourd’hui, exige uniquement le contrôle du jeu latéral et l’état des circlips lors d’une révision. Sa maintenance est nulle à vie normale car la rotation uniforme répartit l’usure. L’axe semi-flottant, encore présent sur certains moteurs haute performance ou utilitaires robustes, nécessite un contrôle périodique du couple de serrage des boulons de fixation – généralement tous les 60 000 kilomètres – car tout desserrage provoque un martelage catastrophique de la tête de bielle. Le démontage d’un axe semi-flottant impose impérativement le remplacement des boulons de serrage, traités à la cire de friction et à déformation plastique, dont la classe de résistance dépasse souvent 10.9.

Comment interpréter les colorations brunes ou bleues sur la surface de l’axe au démontage ?

Les teintes brunes uniformes correspondent à une oxydation normale de l’huile moteur sans gravité. En revanche, des stries brunes orientées à 45 degrés par rapport à l’axe indiquent une usure par fretting, signe de jeu excessif ou de lubrification insuffisante. Une coloration bleue-violette, révélatrice d’une température locale dépassant 300 degrés Celsius, témoigne d’une surchauffe sévère ayant modifié la structure métallurgique de surface ; l’axe est alors fragilisé et doit être remplacé même si ses dimensions semblent conformes. La présence de sillons parallèles à l’axe traduit une contamination abrasive (poussière de silice ou limaille) ayant pénétré dans le film d’huile, nécessitant impérativement le nettoyage complet des galeries de lubrification du piston.

L’axe de piston, bien que dissimulé au cœur du moteur et souvent oublié dans les plans de maintenance, constitue un organe de sécurité structurelle. Sa défaillance, rare mais toujours brutale, rappelle que la précision micrométrique et l’intégrité des traitements thermiques sont les garants de la longévité d’un bloc-moteur. Surveiller les bruits anormaux à froid, respecter les intervalles de vidange pour préserver la qualité du film d’huile, et ne jamais négliger un cliquetis suspect dans les premiers régimes sont les seules précautions permettant d’éviter la catastrophe mécanique. Dans l’univers de la mécanique interne, cette pièce illustre parfaitement que la solidité d’un ensemble repose souvent sur le composant le plus modeste en apparence.
