Changer de rapport sans jamais interrompre la traction : c’est la promesse de la boîte à double embrayage, souvent appelée DSG chez Volkswagen, PDK chez Porsche, EDC chez Renault ou DCT chez de nombreux autres constructeurs. Le principe est astucieux : au lieu d’une seule boîte commandée par un seul embrayage, on en réunit deux dans le même carter, chacune avec son propre embrayage, et on prépare le rapport suivant pendant que le précédent travaille encore. Résultat : des passages très rapides, sans à-coup perceptible, et une consommation proche de celle d’une boîte manuelle. Rôle, fonctionnement, anatomie, pannes, entretien et coût : voici l’essentiel.
Rôle de la boîte à double embrayage
Le rôle d’une boîte à double embrayage est le même que celui de toute transmission : transmettre la puissance du moteur aux roues en adaptant la démultiplication à la vitesse, à la charge et aux intentions du conducteur. Là où elle se distingue, c’est dans la manière de changer de rapport. Sur une boîte de vitesses manuelle, chaque passage impose de débrayer, de déplacer un pignon, puis de réembrayer : pendant ce court instant, le moteur ne pousse plus. Sur une automatique classique, un convertisseur de couple hydraulique assure la liaison, avec un léger glissement permanent qui coûte un peu de rendement.

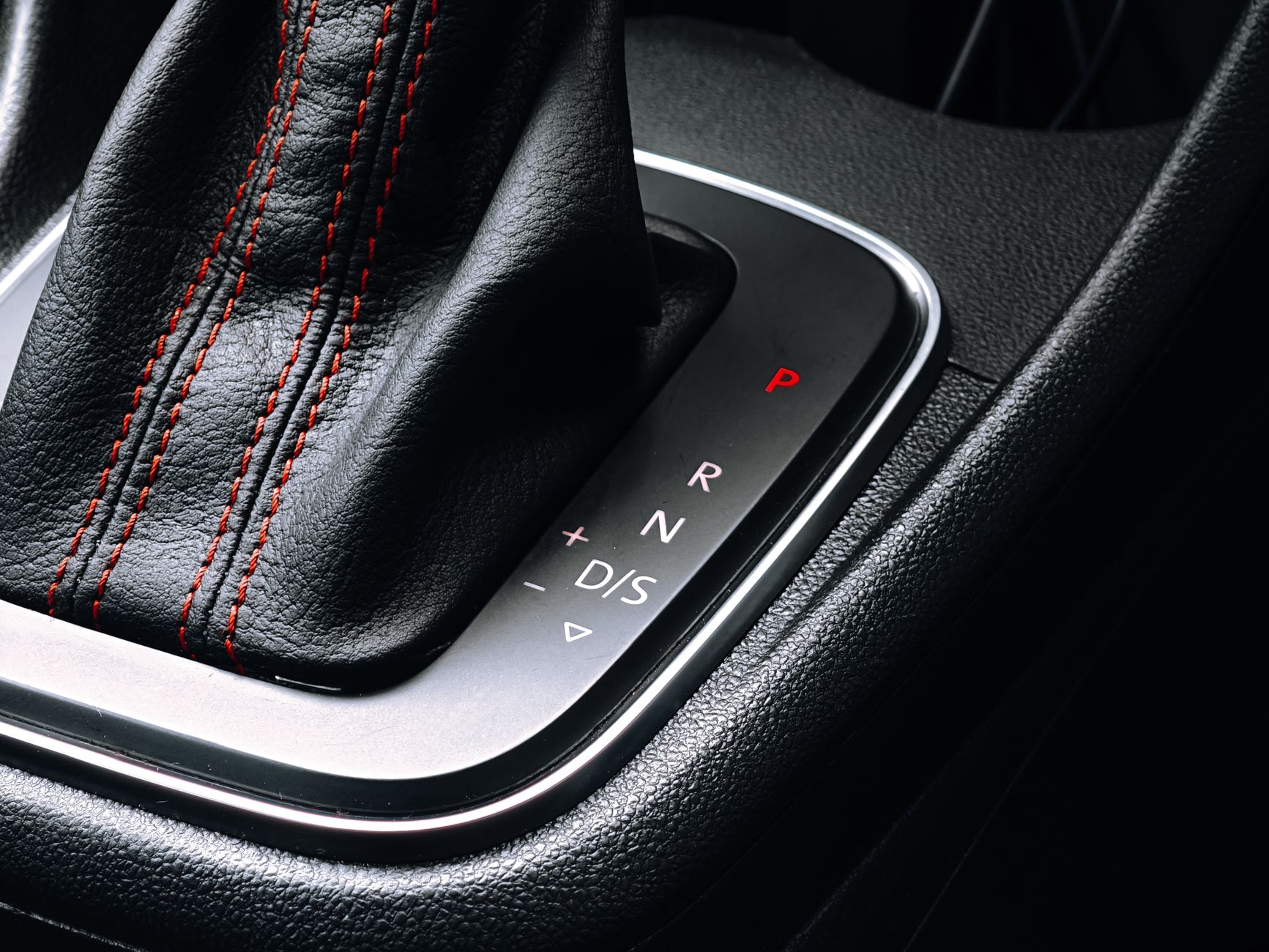

La boîte à double embrayage supprime ces deux inconvénients. Elle se conduit comme une automatique — un sélecteur P, R, N, D, aucune pédale d’embrayage — mais fonctionne intérieurement comme deux boîtes manuelles robotisées travaillant en relais. Installée entre le moteur et les roues motrices, elle équipe des citadines comme des modèles sportifs, avec généralement six ou sept rapports.
Fonctionnement détaillé
Tout repose sur une idée simple : répartir les rapports entre deux demi-boîtes. La première gère les rapports impairs — première, troisième, cinquième, septième — et la marche arrière selon les architectures ; la seconde gère les rapports pairs — deuxième, quatrième, sixième. Chaque demi-boîte possède son arbre et son propre embrayage, les deux embrayages étant concentriques, c’est-à-dire montés l’un dans l’autre, en sortie du moteur, à la place de l’unique embrayage d’une boîte manuelle.
La présélection : le rapport suivant est déjà prêt
Quand la voiture roule en troisième, par exemple, la demi-boîte impaire transmet la puissance, tandis que la demi-boîte paire a déjà engagé la quatrième — ou la deuxième si le calculateur anticipe un rétrogradage — mais son embrayage reste ouvert, donc inactif. Au moment du changement, il n’y a plus de pignon à déplacer : la boîte se contente de croiser les deux embrayages, l’un se ferme pendant que l’autre s’ouvre. Ce croisement dure une fraction de seconde : c’est ce qui donne à ces boîtes leur rapidité et leur douceur caractéristiques.
La mécatronique : le chef d’orchestre
Ce ballet est dirigé par un ensemble appelé mécatronique : un calculateur électronique associé à un bloc hydraulique et à des électrovannes. Il lit en permanence régime moteur, vitesse, position de l’accélérateur et du frein, puis décide du rapport à engager et de la pression à appliquer sur chaque embrayage. Ses actionneurs déplacent les fourchettes de sélection, comme le ferait la main du conducteur sur une boîte manuelle, mais en anticipant ses besoins.
Pour une présentation générale des différentes architectures, la page Wikipédia consacrée à la boîte de vitesses à double embrayage retrace aussi l’histoire de cette technologie, des prototypes d’avant-guerre à sa diffusion de masse dans les années 2000.
Embrayages humides ou embrayages secs
Il existe deux grandes familles. Les embrayages humides baignent dans l’huile de la boîte : ils encaissent des couples élevés et dissipent bien la chaleur, au prix d’une légère perte par barbotage. On les réserve aux moteurs puissants et aux usages exigeants. Les embrayages secs, eux, fonctionnent à l’air libre comme sur une boîte manuelle : plus simples et plus sobres en consommation, ils supportent en revanche moins bien les démarrages répétés en côte et les manœuvres prolongées à très basse vitesse, qui les font chauffer. À la différence d’une boîte CVT, qui fait varier le rapport en continu sans pignons, le double embrayage conserve donc de vrais rapports étagés, simplement engagés à l’avance.
Anatomie et composants
Ouverte, une boîte à double embrayage ressemble à une boîte manuelle très dense : deux arbres d’entrée concentriques, deux arbres de sortie portant les pignons de boîte, et, vissé sur le carter, le bloc mécatronique qui concentre hydraulique et électronique. Voici ses principaux composants.
| Composant | Fonction |
|---|---|
| Double embrayage | Deux embrayages concentriques, humides (multidisques dans l’huile) ou secs ; chacun relie le moteur à une demi-boîte et leur croisement réalise le changement de rapport |
| Demi-boîte rapports impairs | Arbre d’entrée et pignons des rapports impairs (1, 3, 5, 7) et, selon les modèles, de la marche arrière |
| Demi-boîte rapports pairs | Arbre d’entrée et pignons des rapports pairs (2, 4, 6) ; présélectionne le rapport suivant pendant que l’autre demi-boîte travaille |
| Mécatronique | Calculateur et bloc hydraulique intégrés : décide des changements, pilote les électrovannes et la pression d’huile des embrayages et des fourchettes |
| Électrovannes et actionneurs | Distribuent la pression d’huile vers les embrayages et déplacent les fourchettes de sélection des rapports |
| Fourchettes et synchroniseurs | Engagent mécaniquement chaque rapport dans sa demi-boîte, comme sur une boîte manuelle robotisée |
| Volant moteur, souvent bi-masse | Filtre les vibrations du moteur avant l’entrée dans le double embrayage et protège la transmission des à-coups de couple |
| Pompe à huile et circuit de refroidissement | Fournissent la pression hydraulique, lubrifient les pignons et refroidissent les embrayages humides |
| Capteurs de régime et de température | Mesurent les vitesses de rotation des arbres et la température d’huile ; leurs informations permettent au calculateur de protéger la boîte |
| Huile de boîte spécifique | Assure à la fois la commande hydraulique, la lubrification et, sur les versions humides, le refroidissement des embrayages |
On distingue aussi les architectures selon la position du moteur — transversale, la plus répandue sur les modèles courants, ou longitudinale sur certaines sportives — et selon le nombre de rapports, généralement six ou sept. Malgré ces variantes, le principe reste identique : deux demi-boîtes, deux embrayages, une mécatronique qui anticipe — et qui concentre l’essentiel des pannes lorsqu’un capteur, une électrovanne ou un embrayage faiblit.
Symptômes de panne et diagnostic
Une boîte à double embrayage en bonne santé passe ses rapports sans que le conducteur y prête attention. Quand ce n’est plus le cas, les symptômes sont caractéristiques et ne doivent pas être ignorés : un défaut pris tôt se limite souvent à une vidange ou une électrovanne, alors qu’une boîte utilisée longtemps en défaut peut imposer le remplacement du double embrayage.
| Symptôme | Cause probable | Conduite à tenir |
|---|---|---|
| À-coups ou broutements au démarrage et à basse vitesse, surtout en manœuvre | Embrayages usés ou dont le point de patinage est mal appris ; sur les versions sèches, surchauffe après manœuvres répétées | Faire contrôler les embrayages et réaliser un apprentissage à la valise ; éviter de faire patiner la boîte en côte |
| Passages de rapports hésitants, retardés ou brutalement secs | Mécatronique fatiguée, électrovanne défaillante ou huile vieillie sur les versions humides | Lecture des codes défaut, contrôle et vidange de l’huile avant toute dépose |
| Perte d’une partie des rapports : seuls les pairs ou seuls les impairs passent | Panne sur une demi-boîte : embrayage, actionneur ou capteur de position de fourchette | Diagnostic électronique en atelier ; rouler le moins possible pour ne pas aggraver |
| Voyant de boîte allumé, message d’alerte et mode dégradé | Le calculateur a détecté une anomalie : température, pression hydraulique, capteur de régime ou mécatronique | S’arrêter en sécurité si la boîte se bloque, puis diagnostic à la valise dès que possible |
| Vibrations au ralenti ou en reprise, à-coups en rétrogradage | Volant moteur bi-masse en fin de vie ou embrayage qui accroche | Contrôle en atelier : le volant bi-masse se remplace souvent en même temps que les embrayages |
| Bruit métallique ou sifflement qui suit le régime | Roulements de boîte usés ou niveau d’huile insuffisant | Vérifier le niveau et chercher une fuite ; ne pas poursuivre avec une boîte bruyante |
Le diagnostic suit toujours le même ordre : lecture des codes défaut du calculateur de boîte, contrôle du niveau et de l’état de l’huile, vérification des apprentissages des embrayages, puis essais routiers instrumentés pour observer pressions et temps de croisement. Beaucoup de « pannes de boîte » se révèlent ainsi être un simple capteur ou une mécatronique réparable sans dépose complète.
Entretien et durée de vie
Bien entretenue, une boîte à double embrayage parcourt couramment la vie du véhicule ; négligée, elle fait partie des réparations les plus coûteuses d’une voiture moderne. Tout se joue sur l’huile — pour les versions humides — et sur la manière de conduire au quotidien.
- Vidanger les versions à embrayages humides. L’huile y refroidit les embrayages et commande la mécatronique : elle se charge en particules et perd ses propriétés avec le temps. Les constructeurs préconisent généralement une vidange tous les 60 000 km environ, filtre compris selon les modèles. Certaines versions sèches, en revanche, sont annoncées sans vidange périodique : suivez la préconisation exacte de votre modèle.
- Éviter de faire ramper la voiture. Dans les embouteillages, laisser la voiture avancer au pas en faisant patiner l’embrayage le fait chauffer. Mieux vaut laisser un espace et avancer franchement, ou passer en mode manuel pour rester en première.
- Ne pas tenir la voiture en côte à l’accélérateur. Comme avec un embrayage manuel, maintenir l’arrêt dans une pente en dosant les gaz use prématurément les disques : utilisez le frein, ou l’aide au démarrage en côte.
- Rester franc dans les manœuvres. Les créneaux et sorties de parking à très basse vitesse sont l’épreuve la plus dure pour les versions sèches : manœuvrez sans traîner, et faites une pause si un message de surchauffe apparaît.
- Respecter les mises à jour et apprentissages. Après une vidange, un changement d’embrayage ou de mécatronique, un apprentissage à la valise est indispensable pour retrouver des passages doux et protéger les disques neufs.
Coût de remplacement
Les interventions sur une boîte à double embrayage demandent outillage spécifique, valise de diagnostic et savoir-faire : on s’adresse à un spécialiste des boîtes automatiques ou au réseau du constructeur. Comptez, pièce et main-d’œuvre incluses :
- Vidange de boîte (versions humides) : entre 250 et 450 € environ, huile spécifique, filtre et apprentissage compris selon les modèles.
- Remplacement du double embrayage : entre 900 et 2 000 € environ, le haut de la fourchette correspondant aux versions humides et aux modèles où la dépose est longue.
- Réparation ou remplacement de la mécatronique : entre 800 et 1 800 € environ ; une réparation du bloc existant, quand elle est possible, se situe plutôt dans le bas de la fourchette.
- Échange standard ou boîte neuve : entre 2 500 et 5 500 € environ, pose comprise, les boîtes longitudinales des modèles sportifs dépassant parfois cette fourchette.
L’addition dépend donc fortement du diagnostic : une électrovanne ou un capteur ne coûte qu’une fraction d’un double embrayage. Un diagnostic rigoureux vaut donc toujours mieux qu’un remplacement « à l’aveugle ». À l’achat d’une occasion, un carnet montrant des vidanges faites dans les temps est un vrai gage de sérénité.
Questions fréquentes
Une boîte DSG est-elle fiable ?
Globalement oui, à condition de respecter l’entretien prévu, en particulier les vidanges des versions à embrayages humides. Les soucis les plus connus concernent surtout certaines versions sèches des premières générations, sensibles à un usage urbain intensif, et les mécatroniques vieillissantes. Une boîte suivie, sans à-coups ni voyant, parcourt couramment de très longs kilométrages.
Quelle différence entre DSG, PDK, EDC et DCT ?
Ce sont des noms commerciaux pour la même technologie : DSG chez Volkswagen, PDK chez Porsche, EDC chez Renault, PowerShift chez Ford, DCT comme terme générique. Le principe est identique ; seuls les réglages diffèrent.
Faut-il vidanger une boîte à double embrayage ?
Pour les versions à embrayages humides, oui : les constructeurs préconisent généralement une vidange tous les 60 000 km environ, et la négliger accélère l’usure des embrayages et de la mécatronique. Certaines versions à embrayages secs sont annoncées sans vidange périodique. Dans tous les cas, la préconisation du carnet d’entretien de votre modèle fait foi.
Pourquoi ma boîte donne-t-elle des à-coups à basse vitesse ?
À très basse vitesse, la boîte travaille comme un embrayage manuel que l’on fait patiner : de légères hésitations peuvent apparaître en manœuvre, surtout sur les versions sèches. En revanche, des à-coups marqués, un broutement au démarrage ou des passages brutaux signalent en général des embrayages usés, un apprentissage à refaire ou une mécatronique fatiguée : faites établir un diagnostic.
Peut-on conduire une boîte à double embrayage en mode manuel ?
Oui : la plupart des modèles proposent un mode séquentiel, au levier ou par palettes au volant. La boîte reste robotisée — c’est la mécatronique qui croise les embrayages — mais le conducteur choisit le moment du changement. Ce mode est notamment utile en montagne, pour garder un rapport en descente, et dans les embouteillages, pour éviter que la boîte hésite entre deux rapports.
