Borne de recharge domestique : rôle, fonctionnement et anatomie

Le poste de ravitaillement électrique à domicile

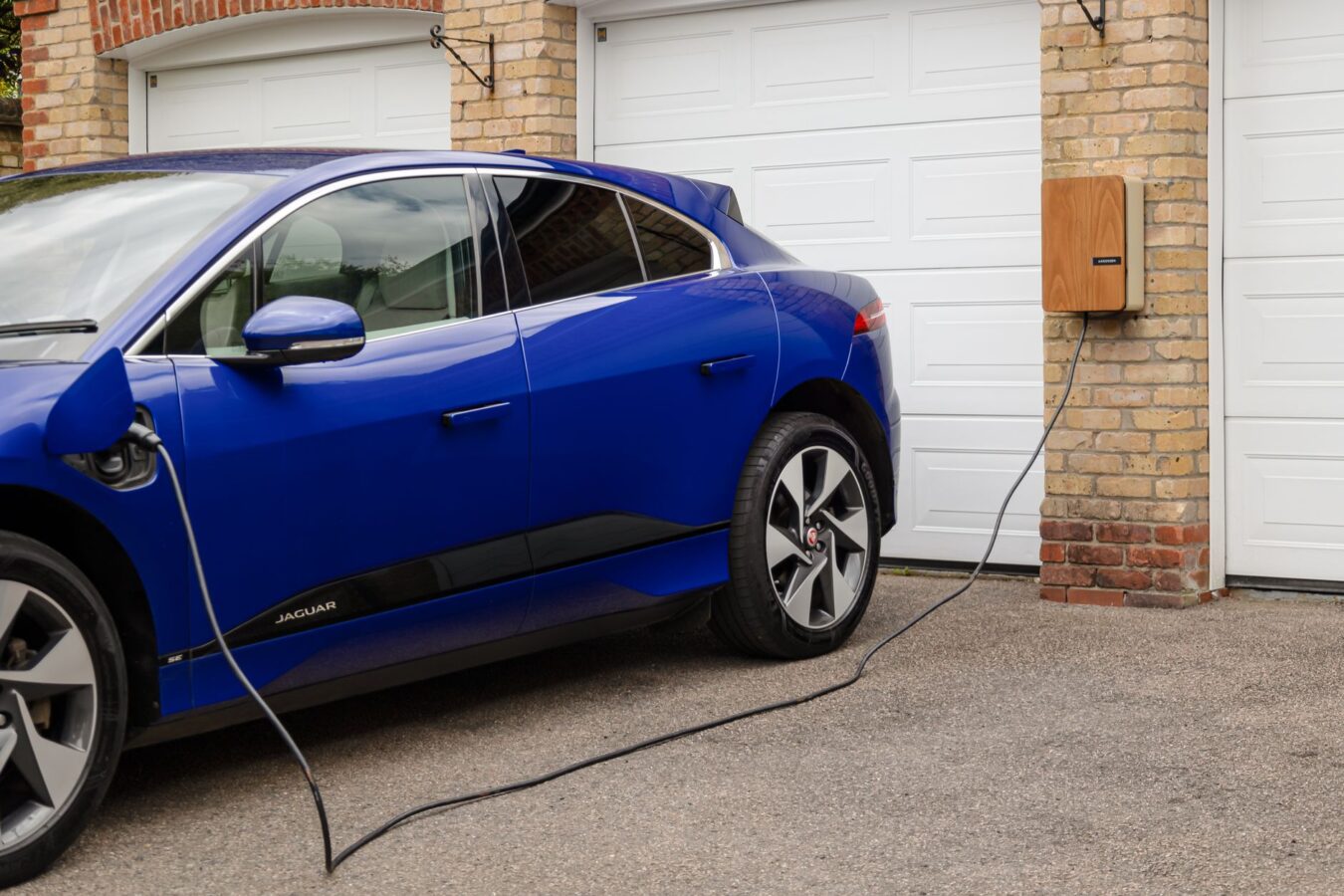

La borne de recharge domestique, communément appelée wallbox, constitue l’interface obligée entre le réseau électrique résidentiel et la batterie traction du véhicule. Contrairement à une simple prise domestique qui délivre 2,3 kW maximum via une prise standard, cet équipement fixe permet d’atteindre 7,4 kW en monophasé 230 V ou 22 kW en triphasé 400 V. Son rôle premier consiste à transformer l’énergie du compteur en courant utilisable par le chargeur embarqué de l’automobile, tout en assurant les protections électriques indispensables.

Le fonctionnement repose sur un dialogue permanent avec le véhicule via le protocole PWM (Pulse Width Modulation) circulant sur le fil de pilotage. Lorsque vous branchez le câble, la borne détecte la présence du connecteur type 2 et émet un signal carré dont la largeur d’impulsion indique au véhicule l’intensité maximale disponible. Si la wallbox peut fournir 32 ampères, elle envoie un duty cycle de 50 %, correspondant à 16 A par phase en triphasé. Le véhicule répond ensuite en fermant son relais de charge, ce qui provoque la fermeture du contacteur interne de la borne. L’énergie ne circule alors que lorsque les deux parties ont validé la compatibilité électrique.

Démontage d’une Wallbox : les entrailles du chargeur

L’anatomie d’une borne domestique révèle une architecture étonnamment compacte mais rigoureusement hiérarchisée. Le boîtier, généralement moulé en polycarbonate ABS renforcé de fibres de verre, abrite trois compartiments distincts : la partie puissance, la partie commande, et l’interface utilisateur.

Dans la section puissance, on trouve d’abord le bornier d’arrivée secteur, capable d’accueillir des conducteurs de 10 mm² pour les installations 22 kW. Les vis de serrage, à bloquer à 2,2 Nm pour éviter l’échauffement par effet Joule, maintiennent les câbles d’alimentation entrants. En aval, un contacteur tripolaire (tétrapolaire si neutre coupé) assure la mise sous tension du circuit. Ce relais de puissance, souvent dimensionné pour 40 A nominaux avec une catégorie d’emploi AC-1, supporte les manœuvres sous charge quotidiennes. Un dispositif de détection de courant différentiel type B ou type A avec unité de surveillance d’isolement (UDI) précède le contacteur pour protéger contre les défauts d’isolement.

La platine électronique, séparée de la puissance par une cloison isolante, héberge le microcontrôleur gérant le protocole de communication, les entrées/sorties TOR (tout ou rien) pour la gestion de charge, et parfois un module de télécommunication 4G ou Wi-Fi. Un transformateur d’isolement abaisse la tension pour alimenter ces circuits logiques en 12 V ou 24 V continu. Sur les modèles intelligents, un shunt de mesure placé dans le circuit de puissance permet une lecture précise du courant consommé à 0,1 A près.

L’interface utilisateur se limite généralement à une LED multicolore (rouge/orange/vert/bleue) et un bouton de déclenchement d’urgence coupant l’alimentation générale. Sur les versions haut de gamme, un écran LCD ou OLED affiche la puissance instantanée, l’énergie totale transférée en kWh, et éventuellement les tarifs horaires.

Du plastique renforcé au contacteur à courant continu

Les matériaux constitutifs obéissent à des contraintes d’isolation et de tenue mécanique sévères. Le boîtier externe utilise du PC-ABS (polycarbonate-acrylonitrile butadiène styrène) avec un indice de protection IP54 minimum pour l’intérieur, IP65 pour les installations extérieures exposées aux intempéries. Cette résine offre une isolation électrique supérieure à 20 kV/mm et supporte des températures de fonctionnement continues de -25 °C à +50 °C sans déformation.

À l’intérieur, les barrettes de connexion sont en cuivre étamé pour éviter l’oxydation, avec une section calculée selon la formule S = I / δ, où δ représente la densité de courant admissible (généralement 5 A/mm² pour du cuivre nu). Ainsi, une borne 32 A monophasé utilise des barres de 6 mm² minimum. Le contacteur principal se décline en deux technologies : électromécanique classique avec bobine 230 V et contacts en argent-nickel, ou semi-conducteur (SSR) pour les modèles sans pièce mobile, éliminant l’arc électrique mais générant une chaleur résiduelle nécessitant un radiateur.

Les variantes se distinguent par leur puissance et leur connectique. Les modèles 3,7 kW (16 A mono) conviennent aux hybrides rechargeables avec petites batteries. Les 7,4 kW (32 A mono) représentent le standard pour les véhicules 100 % électriques. Les 11 kW et 22 kW (triphasés 16 A ou 32 A) nécessitent une alimentation en 400 V disponible et un câble de charge équipé de trois phases + neutre + terre. On distingue également les bornes avec câble attaché (tethered) des versions avec simple socle (socket), ces dernières exigeant un câble amovible type 2 vers type 2.

Les symptômes de fatigue électrique

Le câble de charge qui chauffe anormalement

Cause : une résistance de contact élevée au niveau de la prise mâle ou femelle, souvent due à des ressorts de maintien affaissés ou à une oxydation des broches cuivre après des milliers de cycles de branchement. Cette augmentation de résistance, même minime (0,1 ohm), provoque un échauffement significatif selon la loi de Joule (P = R × I²), atteignant 100 watts de dissipation thermique à 32 A.

Conséquence : la sonde de température intégrée à la prise ou située dans la borne déclenche une interruption de sécurité. Sur le long terme, la surchauffe dégrade l’isolation des fils (souvent en caoutchouc thermoplastique TPE), risquant de faire fondre le boîtier du connecteur et de créer un court-circuit franc entre phases.

Le claquement du contacteur sous le tableau

Cause : usure des contacts électromécaniques du relais principal après 50 000 à 100 000 manœuvres. L’arc électrique généré à chaque ouverture sous charge vaporise une infime quantité de métal, creusant progressivement des cratères sur les surfaces de contact. Lorsque la surface utile devient insuffisante, le contact devui instable.

Conséquence : des claquements audibles à chaque mise en route, accompagnés d’un pic de tension transitoire pouvant atteindre 400 V. Ces arcures intermittentes génèrent des parasites électromagnétiques perturbant l’électronique de bord du véhicule et réduisent la durée de vie du condensateur de filtrage de la borne.

La LED de statut qui passe au rouge fixe

Cause : détection d’un défaut d’isolement sur le circuit DC interne ou une fuite de courant supérieure à 30 mA côté alternatif. Cela provient généralement d’une humidité infiltrée dans le boîtier (joint torique dégradé) créant un chemin conducteur entre la terre et une phase, ou d’un vieillissement des varistances de protection contre les surtensions.

Conséquence : verrouillage immédiat du système empêchant toute recharge. La borne reste inopérante jusqu’à réinitialisation manuelle, laissant le véhicule sans possibilité de charge si aucune solution de secours n’existe.

La charge qui s’interrompt prématurément

Cause : dérive des paramètres du signal PWM envoyé au véhicule, généralement due à un condensateur de filtrage de la carte électronique ayant perdu 20 % de sa capacité nominale après 5 ans de service. L’oscillation du signal devient instable, faisant croire à la voiture que la borne demande l’arrêt.

Conséquence : recharge incomplète de la batterie, obligeant l’utilisateur à relancer manuellement la session plusieurs fois par nuit. Cette intermittence accélère la sulfatation des plaques des batteries plomb-acide des véhicules hybrides ou perturbe la gestion thermique des packs lithium-ion.

Investigation sans outillage spécifique

Avant toute intervention, coupez le disjoncteur dédié et vérifiez l’absence de tension avec un VAT (vérificateur d’absence de tension). Munissez-vous d’un multimètre et d’une lampe frontale.

Première étape : contrôle visuel du bornier d’arrivée. Dévissez le capot inférieur (généralement quatre vis cruciformes ou six pans de 4 mm). Examinez la coloration des câbles : un verdissement du cuivre indique une surcharge thermique passée. Mesurez la tension aux bornes du contacteur en position ouverte : vous devez lire 230 V entre phase et neutre (ou 400 V entre phases), sinon le défaut vient de l’installation électrique amont.

Deuxième étape : test du câble de charge. Avec l’ohmmètre, vérifiez la continuité entre la broche PP (proximity pilot) et la résistance de 1,5 kΩ située dans la prise véhicule. Une valeur infinie révèle un fil de pilotage coupé interne. Mesurez la résistance entre les broches de puissance L1, L2, L3 et la terre : elle doit être supérieure à 1 MΩ. Une valeur inférieure suggère une fuite d’isolement.

Troisième étape : diagnostic du signal de contrôle. Branchez la borne (sans le véhicule) et mesurez la tension entre le fil de pilotage et la terre : vous devez observer 12 V positif. Lorsque vous simulez la présence d’un véhicule en connectant une résistance de 880 Ω entre pilotage et terre (simulation du relais de charge), la tension doit passer à 9 V et le contacteur doit claquer après 1,5 seconde. Si rien ne se passe, la carte électronique est défectueuse.

Intervention : sécurité et procédures

Ne jamais intervenir sur une borne sous tension. Le remplacement d’un contacteur usagé demande de desserrer les cage-clips maintenant les câbles de 10 mm² (couple de dépose 2,5 Nm), de noter scrupuleusement l’ordre des phases, et de repositionner le nouveau composant avec des cosses à sertir si les anciennes sont oxydées. Respectez un couple de serrage de 2 Nm sur les bornes à vis pour éviter l’échauffement.

Le changement de la carte électronique nécessite la dépose de l’antenne de communication si présente, et la reprogrammation éventuelle des paramètres réseau (adresse IP statique ou configuration Wi-Fi). Sur certaines marques, une procédure de calibrage du shunt de mesure est obligatoire via l’application mobile dédiée.

Lors du remplacement d’un câble de charge fixe, respectez le rayon de courbure minimal de 50 mm pour éviter la fatigue des conducteurs internes. Utilisez un presse-étoupe PG21 pour les câbles de 5 × 6 mm², en veillant à l’étanchéité avec un joint torique NBR neuf.

Investissement et maintenance préventive

Interrogations des propriétaires

Faut-il impérativement un électricien pour changer de wallbox ?

Oui, et ce n’est pas une simple formalité. La norme NFC 15-100 impose que toute modification d’une installation de recharge pour véhicule électrique soit réalisée par un professionnel certifié. Le remplacement implique le débranchement des conducteurs de 10 mm² sous tension potentielle, la vérification de la continuité de la terre (doit être inférieure à 100 milliohms), et le réglage du disjoncteur de protection selon la nouvelle puissance. Un particulier risquerait de maintenir un sectionnement inadapté (exemple : disjoncteur 40 A pour une borne 32 A sans marge de sécurité) ou d’inverser deux phases en triphasé, ce qui provoquerait une rotation inverse du moteur du compresseur de climatisation du véhicule lors de la charge, entraînant sa destruction immédiate.

Pourquoi ma recharge démarre-t-elle toujours à 22h00 malgré mes réglages ?

Votre borne est probablement en mode “délestage” ou “planification forcée” via le protocole OCPP (Open Charge Point Protocol) si elle est connectée à une borne publique virtuelle ou à un gestionnaire d’énergie. Le signal de départ de charge est bloqué par un contact sec interne commandé par votre contrat d’électricité heures creuses. Cependant, si vous avez programmé un départ à 2h00 et que la charge commence à 22h00, cela indique une inversion entre l’heure réelle et l’heure d’hiver/été dans le firmware. Débranchez la borne du réseau pendant 30 secondes pour réinitialiser l’horloge temps réel (RTC), puis resynchronisez via l’application en désactivant l’option “suivi automatique du changement d’heure” qui bug sur certains modèles de 2021-2022.

Une borne extérieure résiste-t-elle vraiment aux intempéries hivernales ?

Un modèle certifié IP65 et IK08 résiste aux projections d’eau sous pression et aux chocs mécaniques, mais pas nécessairement au gel interne. Lorsque la température descend sous -15 °C, l’électronique de puissance démarre en mode dégradé pour préserver les condensateurs électrolytiques dont l’électrolyte devient visqueux. Plus critique : si de l’humidité s’est infiltrée via un joint de capot fissuré, elle gèle et dilate les composants, créant des microfissures sur la carte PCB. Pour éviter cela, les bornes nordiques intègrent une résistance chauffante de 20 W maintenant l’intérieur au-dessus de 5 °C. Si votre modèle n’en dispose pas, installez un capot de protection ventilé et vérifiez annuellement l’intégrité des joints toriques en silicone alimentaire.

La borne de recharge domestique constitue le maillon technique le plus sollicité de l’écosystème électromobile, subissant des cycles de charge quotidiens comparables à une machine à laver. Sa fiabilité repose sur un maintenance préventive minimale : serrage annuel des bornes à 2 Nm, inspection visuelle des câbles à la recherche de plis à 90°, et mise à jour firmware semestrielle. Un investissement initial correctement dimensionné — notamment en section de câble (10 mm² pour du 22 kW) et en protection différentielle type B — évite les dégradations coûteuses et garantit une autonomie retrouvée chaque matin sans intervention manuelle.
