L’amortisseur silencieux : comprendre la mission mécanique de la butée
La butée de suspension constitue l’interface critique entre la masse suspendue du véhicule et l’élément amortissant. Cette pièce élastomérique, souvent méconnue, assume une triple fonction : elle limite la course de la suspension en compression, absorbe les chocs transversaux issus des défauts de chaussée, et maintient l’amortisseur dans l’axe géométrique du train. Contrairement à une idée reçue, elle ne se contente pas de « caler » l’amortisseur ; elle participe activement au filtrage des vibrations haute fréquence que le ressort hélicoïdal ne peut atténuer.
Son fonctionnement repose sur la déformation contrôlée d’un bloc caoutchouc vulcanisé. Lors d’une compression de suspension, la tige de l’amortisseur remonte dans son corps, entraînant la coupelle de butée vers le plancher du véhicule. Le caoutchouc se comprime axialement tout en subissant une sollicitation radiale due à l’inclinaison du fuseau. Cette dualité de contraintes impose au matériau une résistance à la déchirure et une élasticité spécifiques. Sur les suspensions type McPherson, la butée intègre également un roulement à billes ou à aiguilles qui permet la rotation de la jambe de force lors du braquage, évitant ainsi la transmission des efforts de torsion vers le corps de l’amortisseur.
Anatomie d’une butée : caoutchouc, métal et rotule
L’architecture interne d’une butée de suspension révèle une ingénierie précise où s’articulent matériaux souples et rigides. Le corps principal se compose d’un élastomère vulcanisé, généralement à base de caoutchouc naturel (polyisoprène) renforcé par des charges de noir de carbone pour augmenter la résistance à l’ozone et à l’abrasion. Cette masse caoutchoutée est moulée autour d’une armature métallique interne en tôle d’acier laminée à froid, zinguée pour prévenir la corrosion galvanique.
Au centre, une rotule métallique ou un silentbloc spécifique accueille la tige de l’amortisseur. Cette interface présente une tolérance de l’ordre du dixième de millimètre pour garantir le maintien axial sans jeu. Sur les modèles haut de gamme, on trouve un roulement à deux rangées de billes intégré dans l’épaisseur de la butée, lubrifié à vie et protégé par des joints en nitrile. La partie supérieure comporte une platine de fixation au tablier, percée de trois à quatre orifices selon le gabarit du véhicule, avec des entretoises métalliques insérées dans le caoutchouc pour distribuer les efforts de serrage.
La géométrie du caoutchouc n’est pas homogène : les ingénieurs y intègrent des zones de décharge (cannelures ou évidements) qui permettent une déformation progressive. Une butée standard mesure entre 45 et 85 millimètres de diamètre selon la catégorie de véhicule, pour une épaisseur variant de 25 à 40 millimètres à l’état neutre. Le durmètre du caoutchouc, mesuré selon l’échelle Shore A, se situe généralement entre 55 et 70, offrant un compromis entre souplesse initiale et rigidité en fin de course.
Du caoutchouc naturel aux composites hybrides : l’évolution des matériaux
L’évolution des butées de suspension témoigne des progrès en science des polymères. Les premières générations utilisaient du caoutchouc naturel pur, rapidement sujet au vieillissement par craquelure sous l’effet combiné de l’ozone atmosphérique et des huiles de transmission. Les formulations actuelles privilégient des mélanges EPDM (éthylène-propylène-diène monomère) pour leur résistance thermique supérieure (jusqu’à 120°C en pointe) et leur inertie chimique face aux hydrocarbures.
Les armatures métalliques ont également gagné en complexité. Outre l’acier zingué, certaines butées haute performance intègrent des inserts en aluminium forgé pour réduire la masse non suspendue. Les technologies les plus récentes proposent des butées hydrauliques, où une chambre d’huile silicone amortic les à-coups brutaux, ou des butées à roulement ceraminique pour les véhicules électriques où la masse importante des batteries impose des sollicitations verticales accrues.
Les variantes se distinguent par leur positionnement : les butées avant supportent généralement des charges plus élevées et intègrent systématiquement un roulement de pivotement, tandis que les butées arrière, souvent associées à des suspensions multibras ou à essieu de torsion, privilégient une flexion pure sans élément rotatif. Sur les sports à suspension pilotée, des butées actives à électro-rhéologie modifient leur rigidité en millisecondes selon le mode de conduite sélectionné.
Quand la butée crie : symptômes d’une fatigue avancée
Claquements sourds à la rétraction des suspensions
Ce bruit caractéristique, comparable à un coup de maillet sur du bois, traduit la dégradation du lien caoutchouc-métal. La cause réside dans la fissuration profonde de l’élastomère due à l’fatigue mécanique et aux cycles thermiques répétés. Sous l’effet de la traction-compression cyclique (environ 500 cycles par kilomètre sur route dégradée), le caoutchouc perd son adhérence avec l’armature métallique. Conséquence mécanique : un jeu axial apparaît, permettant à la tige de l’amortisseur de frapper la rotule centrale à chaque passage de dos d’âne. Ce phénomène s’amplifie par temps froid où le caoutchouc perd son élasticité, pouvant entraîner la détérioration rapide du joint spi de l’amortisseur par migration de la tige hors axe.
Direction flottante et correction constante
Lorsque le conducteur doit corriger régulièrement la trajectoire sur autoroute, sans vent latéral apparent, la butée avant est souvent coupable. La cause physique est le délamination partielle de l’interface caoutchoutée, entraînant un affaissement asymétrique de la suspension. La conséquence immédiate est une modification de la géométrie du train avant, notamment de la chasse et du carrossage dynamiques. L’angle de chasse varie de manière erratique selon les accélérations et freinages, réduisant la stabilité directionnelle. À terme, cet état provoque un usure en biseau des pneumatiques avant et une surchauffe anormale des pneus par frottement latéral excessif, mesurable à l’infrarouge après une dizaine de kilomètres de route rapide.
Frottement métallique dans les virages serrés
Un grincement aigu lors du braquage à l’arrêt ou à faible vitesse indique la rupture de la bague de roulement intégrée à la butée. La cause est généralement une corrosion des billes ou des pistes de roulement due à l’infiltration d’eau salée par les joints de protection dégradés. La conséquence est le contact métal sur métal entre la coupelle et le plateau supérieur de fixation. Outre le bruit, cela génère un couple de friction résistant qui perturbe le retour automatique du volant et augmente significativement l’effort de braquage. Dans les cas extrêmes, le blocage mécanique du roulement peut provoquer une rupture des tiges de fixation de l’amortisseur sous l’effet des forces de torsion transmises.

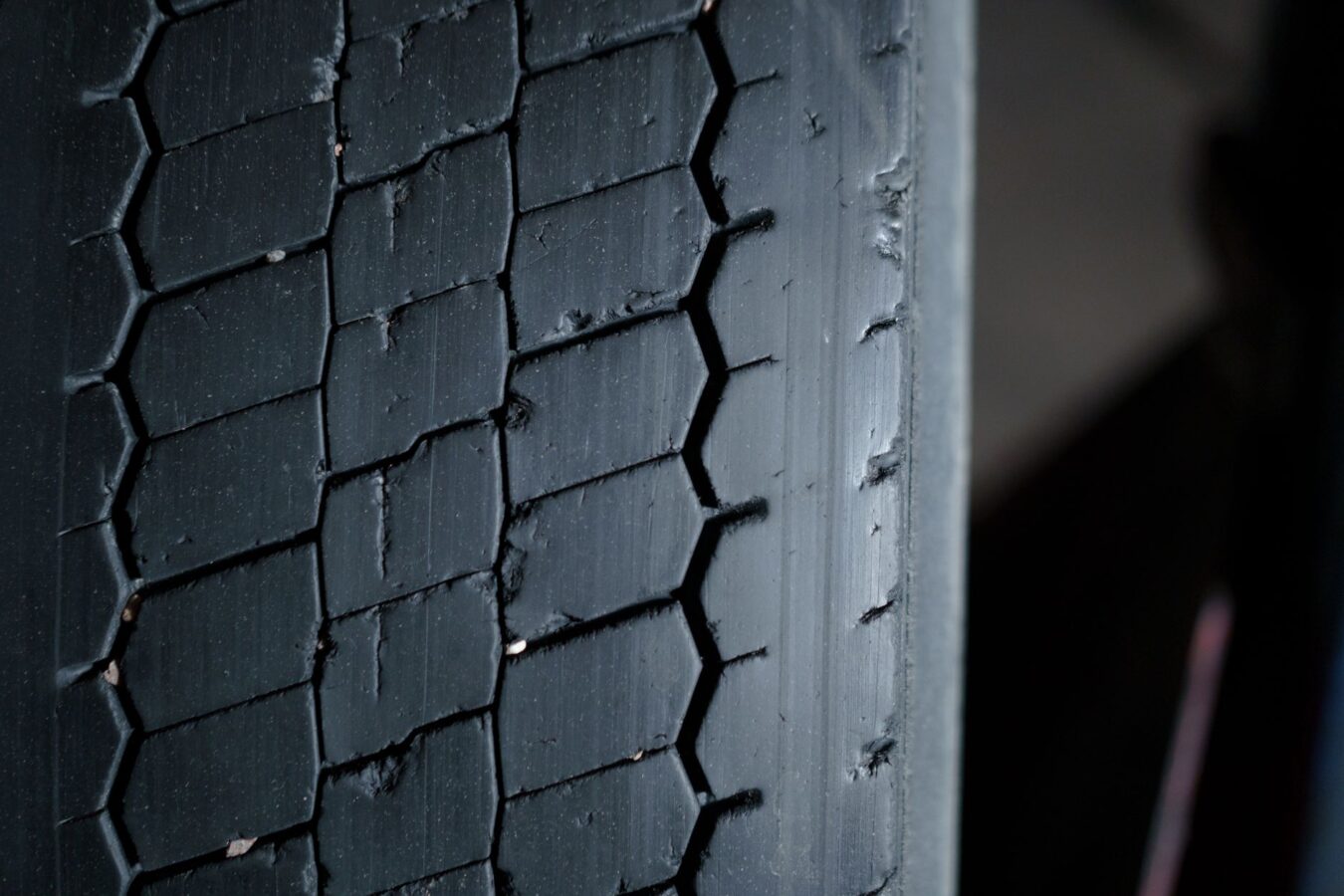

Surconsommation anormale de bandes de roulement
Un usure en « plumes » ou en « dents de scie » sur les pneus avant, malgré un parallélisme récemment contrôlé, signale souvent un affaissement différentiel des butées. La cause est la compression permanente du caoutchouc (set de compression) due à un vieillissement accéléré ou à des surcharges répétées. La conséquence est une inclinaison statique du train avant qui modifie l’angle de carrossage. Ce désalignement, même minime (0,5 degré), concentre l’usure sur une bande du pneu et augmente la résistance au roulement, se traduisant par une surconsommation de carburant de l’ordre de 0,3 à 0,5 litre aux cent kilomètres sur autoroute.
Diagnostic en atelier et vérification statique
Le diagnostic d’une butée défectueuse débute par un test dynamique suivi d’une inspection statique rigoureuse. Commencez par lever le véhicule à l’aide d’un pont élévateur jusqu’à décompression complète des suspensions avant. Positionnez une barre de levier entre le corps de l’amortisseur et le plancher du véhicule. Exercez une pression latérale alternative : un jeu supérieur à 3 millimètres ou un bruit de claquement confirment l’usure.
Pour une mesure précise, utilisez un comparateur à cadran magnétique fixé sur le corps de l’amortisseur, avec le palpeur en contact avec le tablier. Sollicitez verticalement la roue : une indication supérieure à 1,5 millimètre de débattement relatif entre la tige et le support indique une dégradation avancée de l’élastomère. Contrôlez visuellement l’état du caoutchouc : une fissuration en « alligator » (motif quadrillé) sur la surface latérale ou un dégagement de l’armature métallique impose le remplacement immédiat.
Sur les véhicules équipés de butées à roulement, vérifiez la fluidité de rotation : la coupelle doit tourner sous une charge de 5 newtons-mètres appliquée au centre sans à-coups ni résistance hachée. Un test final consiste à secouer énergiquement l’amortisseur déposé : tout bruit interne de billes libres confirme la destruction du roulement. Attention, ne confondez pas l’usure de la butée avec celle de la rotule de suspension ou du silentbloc de bras, qui produisent des symptômes similaires mais localisés différemment.
Remplacement : précision chirurgicale et couples de serrage
L’intervention sur une butée de suspension constitue une opération de haute précision nécessitant impérativement l’usage d’un compresseur de ressort homologué. La détente brutale d’un ressort hélicoïdal peut causer des blessures graves ou la mort. Procédez par étapes : déposez la roue, déconnectez la biellette de barre stabilisatrice et le capteur d’ABS, puis dévissez les trois écrous de fixation de la coupelle au tablier (couple de serrage d’origine généralement entre 45 et 65 newtons-mètres selon le constructeur).
Avant toute dépose, marquez l’orientation relative du ressort et de la coupelle pour le remontage. Installez le compresseur de ressort en respectant un serrage symétrique des griffes pour éviter le basculement. Une fois le ressort déchargé, déposez l’écrou central de la tige d’amortisseur (couple élevé, souvent 60 à 80 newtons-mètres, nécessitant une clé à choc ou une clé longue avec prolongateur). Retirez l’ancienne butée en notant la présence éventuelle de cales d’épaisseur ou de joints d’étanchéité.
Le remontage exige une propreté irréprochable des sièges de contact. Positionnez la nouvelle butée en respectant le sens de montage (souvent marqué « TOP » ou avec une flèche orientée vers l’extérieur du véhicule). Serrez l’écrou central à la valeur prescrite (vérifiez la RTA : une erreur de 10 newtons-mètres peut provoquer le desserrage ou la rupture de la tige). Décompressez le ressort progressivement en vérifiant l’alignement dans les coupelles inférieure et supérieure. Reposez l’ensemble sur le véhicule et serrez les écrous de fixation du tablier au couple spécifié (généralement 50 newtons-mètres plus un angle de serrage de 90 degrés pour les modèles modernes). Effectuez impérativement un géométrie du train avant post-intervention, car le changement de butée modifie la hauteur statique et les angles de chasse.
| Type de véhicule | Fourchette pièce (€) | Main d’œuvre (€) | Total TTC (€) |
|---|---|---|---|
| Citadine (ex : Renault Clio, Peugeot 208) | 25 – 65 | 80 – 120 | 105 – 185 |
| Compacte/Berline (ex : VW Golf, BMW Série 3) | 45 – 120 | 100 – 150 | 145 – 270 |
| SUV/4×4 (ex : Audi Q5, Land Rover Discovery) | 80 – 200 | 120 – 180 | 200 – 380 |
| Premium/Sportive (ex : Mercedes Classe S, Porsche Cayenne) | 150 – 450 | 150 – 250 | 300 – 700 |
Interrogations techniques fréquentes
Faut-il systématiquement changer la butée avec l’amortisseur ?
La prudence mécanique commande le remplacement simultané. Lorsqu’un amortisseur atteint sa limite de vie (généralement 80 000 à 120 000 kilomètres), la butée a subi le même nombre de cycles de sollicitation. Même si elle ne présente pas de symptômes évidents, l’élastomère a durci et perdu sa capacité d’isolation. De plus, le démontage de l’ancienne butée sur un amortisseur usé endommage souvent le joint de tige. Remplacer un amortisseur neuf sur une butée fatiguée équivaut à monter une chaussure neuve sur une semelle déformée : la géométrie n’est pas respectée et la durée de vie de l’ensemble est compromise. Certains constructeurs proposent d’ailleurs des kits amortisseur+butée+coupelle à prix préférentiel, validant cette approche préventive.
Une butée d’origine peut-elle durer la vie du véhicule ?
Sur des véhicules citadins légers roulant exclusivement sur routes asphaltées avec une conduite souple, une butée peut effectivement atteindre 200 000 kilomètres sans dégradation fonctionnelle. Cependant, cette longévité exceptionnelle reste marginale. Dans la réalité d’usage, comptant les dos d’âne, les passages sur revêtement dégradé et les variations thermiques (le caoutchouc perd 40% de sa souplesse à 0°C), la durée de vie moyenne se situe entre 100 000 et 150 000 kilomètres. Les véhicules électriques, plus lourds de 300 à 500 kilogrammes en moyenne, imposent des contraintes accrues qui réduisent cette espérance de vie d’environ 30%. Une inspection préventive tous les 60 000 kilomètres permet d’anticiper le remplacement avant la survenue de dommages collatéraux sur les pneus ou la géométrie.
Pourquoi entend-on parfois un bruit de craquement en tournant le volant à l’arrêt ?
Ce symptôme spécifique, distinct du grincement métallique, provient de l’adhérence statique du caoutchouc de la butée contre la coupelle métallique lors de la rotation de la jambe de force. La cause est le vieillissement de la surface caoutchoutée qui devient collante ou se fissure en micro-écailles. Sous l’effort de torsion transmis par le braquage, le caoutchouc « déchire » progressivement sur la métallique, créant un bruit sec répétitif. Ce phénomène s’accompagne souvent d’une résistance irrégulière au braquage et d’une sensation de « pas » dans la rotation du volant. La conséquence mécanique est une surcharge du mécanisme de direction assistée, qui doit fournir un couple supérieur pour compenser la friction dans la suspension, accélérant l’usure du crémaillère et du joint torique de la pompe de direction.
La butée de suspension, bien que d’apparence modeste, conditionne l’intégrité du comportement routier et la pérennité des organes mécaniques adjacents. Son remplacement préventif, associé à un respect rigoureux des couples de serrage et d’une géométrie affinée, reste un investissement mécanique rentable qui préserve le confort de conduite et la sécurité active du véhicule sur l’ensemble de son cycle de vie.
