L’œil panoramique qui supprime les angles morts

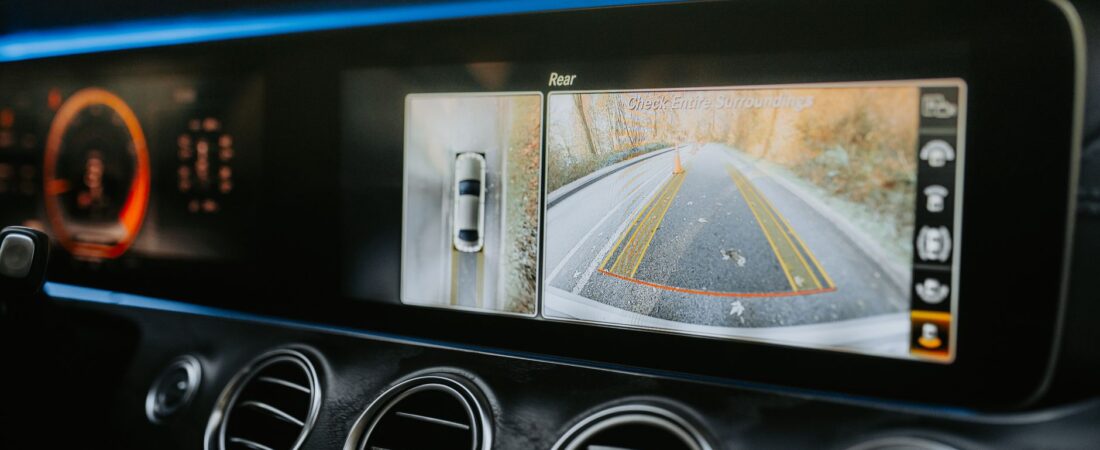

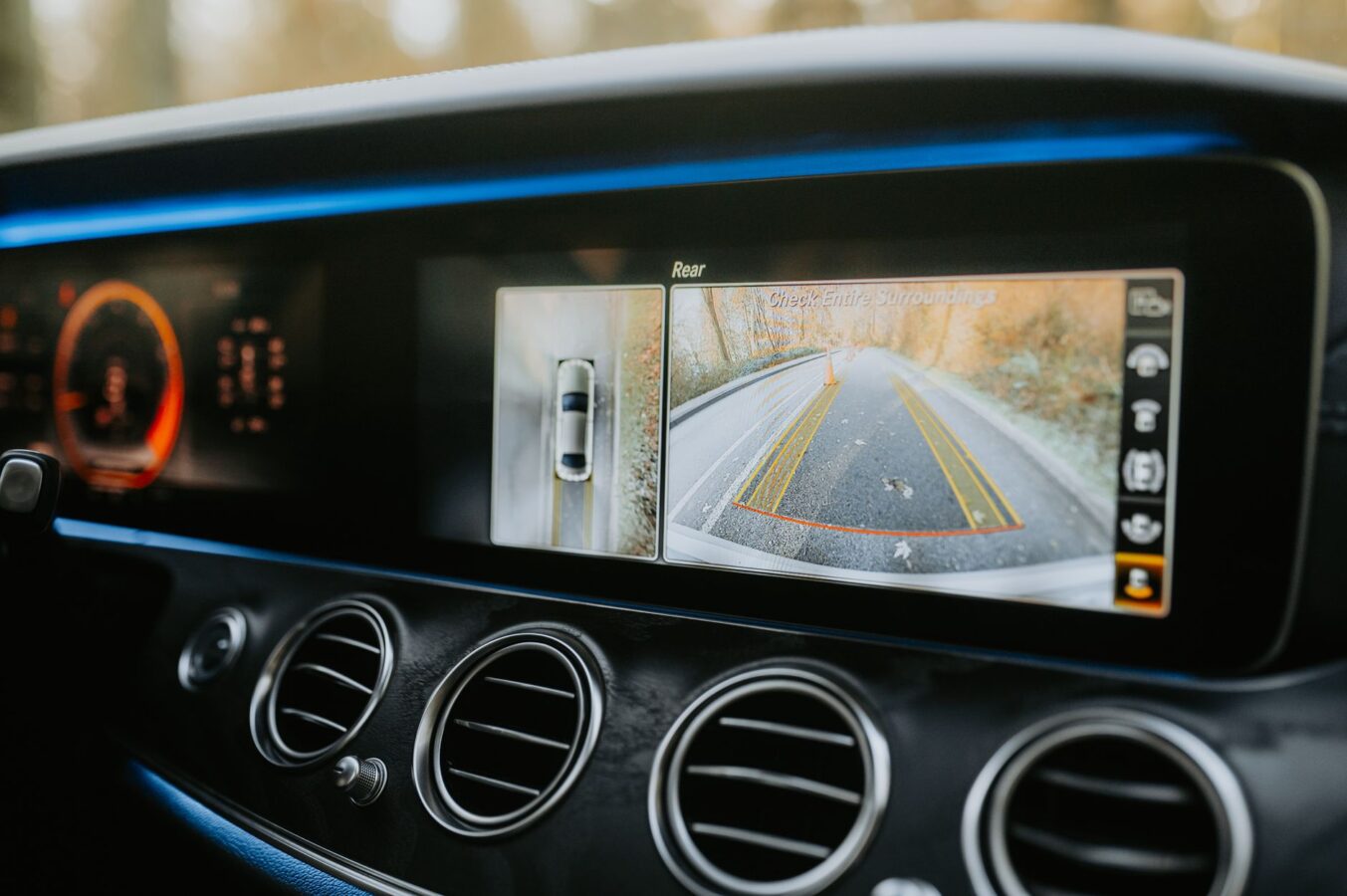

La caméra 360, ou système de vision panoramique surround view, constitue l’évolution logique des aides au stationnement. Contrairement aux simples caméras de recul mono-directionnelles, ce dispositif fusionne simultanément les flux vidéo de quatre capteurs positionnés stratégiquement pour générer une vue aérienne synthétique du véhicule. Cette représentation planimétrique, affichée sur l’écran central, permet au conducteur de visualiser les obstacles immédiats dans un rayon de 2 à 3 mètres autour de la carrosserie avec une précision centimétrique.
Le fonctionnement repose sur l’assemblage algorithmique d’images captées par des optiques ultra-grand-angle (fish-eye) disposées à l’avant (généralement derrière le logo ou dans la calandre), à l’arrière (sur le hayon ou la poignée de coffre), et sous chaque rétroviseur extérieur. Chaque capteur offre un champ de vision de 180 à 190 degrés, couvrant ainsi les angles morts latéraux et les zones basses invisibles depuis l’habitacle. Le calculateur dédié, souvent intégré au module de caméra ou partagé avec l’unité de traitement d’image du véhicule, applique une correction de distorsion en temps réel pour compenser l’effet bombé inhérent à ces optiques ultra-ouvertes (ouverture focale typique entre f/2,0 et f/2,8).
La synchronisation des quatre flux se fait via une liaison LVDS (Low Voltage Differential Signaling) ou coaxiale, garantissant une latence inférieure à 50 millisecondes entre la capture et l’affichage. Ce délai imperceptible permet des manœuvres en direct sans décalage entre le mouvement réel du véhicule et sa représentation virtuelle. Le système s’active automatiquement dès l’engagement de la marche arrière ou par pression sur un bouton dédié, et reste opérationnel jusqu’à une vitesse seuil programmable, généralement fixée entre 15 et 30 km/h.
Architecture multicapteurs et traitement d’image
L’anatomie d’un système de caméra 360 révèle une chaîne de traitement complexe où chaque maillon conditionne la qualité finale de l’image synthétique. La chaîne débute par les capteurs d’image CMOS (Complementary Metal Oxide Semiconductor) de résolution variant entre 1 et 2 mégapixels selon les générations. Ces capteurs fonctionnent dans une plage de température étendue, généralement de -40°C à +85°C, et intègrent des traitements numériques embarqués pour réduire le bruit électronique (DNR : Digital Noise Reduction) avant même l’envoi des données.
Les quatre sentinelles périphériques
Chaque module caméra se compose d’un boîtier étanche (indice de protection IP67 ou IP69K) moulé en polycarbonate renforcé ou en aluminium injecté, abritant l’élément optique et le capteur. L’objectif fisheye utilise une combinaison de lentilles asphériques en verre optique traité multicouches pour minimiser les aberrations chromatiques. La distance focale équivaut généralement à 1,2 mm sur un capteur 1/4 de pouce, offrant un ratio de projection de 185 degrés sur l’horizontal et 140 degrés sur la verticale.
Les modules avant et arrière sont fixés par des pattes métalliques ou des clips en polyamide, avec un couple de serrage précis de 8 Nm pour éviter les déformations du boîtier qui altéreraient la calibration optique. Les caméras latérales, logées dans le logement des rétroviseurs, subissent des contraintes vibratoires plus élevées et utilisent des systèmes d’amortissement en caoutchouc siliconé pour isoler le capteur des résonances de la carrosserie.
Le calculateur de synthèse
Le cœur du système réside dans l’ECU (Electronic Control Unit) de traitement d’image, généralement situé sous le tableau de bord ou dans le coffre. Cet unité embarque un processeur graphique multicœur cadencé entre 400 MHz et 1 GHz, capable d’exécuter 2 à 4 milliards d’opérations par seconde pour le “stitching” (couture) des images. La mémoire vive embarquée varie de 512 Mo à 2 Go selon la définition et les fonctions additionnelles (enregistrement DVR, détection de mouvement).
L’algorithme de traitement procède d’abord à une correction géométrique par lookup tables (LUT) préenregistrées lors de la calibration usine, compensant les distorsion radiales et tangentielles propres à chaque optique. Il applique ensuite une transformation perspective pour projeter les vues sur un plan virtuel situé 1,5 mètre au-dessus du véhicule. Les zones de recouvrement entre caméras (environ 20 % de la surface image) sont fusionnées par blending progressif pour éviter les coutures visibles.
Optiques grand-angle et calculateurs dédiés
Les matériaux employés dans la construction des caméras 360 conditionnent leur durabilité face aux agressions environnementales. Les lentilles externes recoivent un traitement hydrophobe et oléophobe (angle de contact > 110 degrés) pour favoriser l’évacuation des gouttelettes et résister aux traces de doigts. La surface frontale utilise du verre trempé chimique d’une épaisseur de 1,8 à 2,2 mm, capable de résister à des impacts de projections de gravillons à 80 km/h sans écaillage.
Technologies de capteurs CMOS
Les dernières générations adoptent des capteurs HDR (High Dynamic Range) à exposition multiple, captant simultanément trois plages de luminosité différentes pour recomposer une image équilibrée lors des sorties de tunnel ou en contre-jour. La sensibilité lumineuse atteint 0,1 lux en mode couleur, permettant une visibilité nocturne sous éclairage public uniquement. Certains constructeurs haut de gamme intègrent des nettoyeurs de lentilles similaires aux lave-phares, avec des buses orientables délivrant 150 ml de liquide lave-glace à 2,5 bar de pression.
Matériaux des optiques et protection
Le câblage interne utilise des conducteurs en cuivre étamé de section 0,35 mm², blindés par une tresse métallique pour préserver l’intégrité du signal vidéo analogique ou numérique (selon les architectures). Les connecteurs sont étanches aux poussières et immersion, avec des joints toriques en fluorocarbone (FKM) résistant aux hydrocarbures et aux températures jusqu’à 200°C. La fixation des caméras latérales nécessite souvent le perçage du capot de rétroviseur avec un diamètre de 18 à 22 mm, scellé par des joints en néoprène compressibles.
Quand la vision panoramique flanche
Distorsion chromatique et images brumeuses
La cause principale réside dans la dégradation des traitements antireflets des lentilles sous l’effet combiné des UV solaires et des produits chimiques de nettoyage agressifs. Le vieillissement du verre provoque un voile blanchâtre qui réduit le contraste et introduit des halos colorés (aberrations chromatiques latérales) sur les bords de l’image. Conséquence directe : le système perd sa capacité à distinguer les contours nets des trottoirs ou des plots de stationnement, augmentant le risque de contact lors des manœuvres lentes. Cette dégradation apparaît généralement après 4 à 5 ans d’exposition aux intempéries.
Synchronisation défaillante entre caméras
L’oxydation des connecteurs ou la rupture des câbles coaxiaux sous l’effet des vibrations entraîne un décalage temporel entre les flux vidéo. Le calculateur ne parvient plus à aligner temporellement les quatre sources, produisant une image composite où les éléments en mouvement (piétons ou cyclistes) apparaissent dédoublés ou tronqués aux jonctions entre vues. Cette désynchronisation, souvent visible sous forme de “découpe” nette entre le capot et le sol, rend le système inutilisable pour le stationnement précis et peut masquer des obstacles de taille réduite.
Pixels morts et artefacts numériques
Le vieillissement des capteurs CMOS sous l’effet de la chaleur accumulée (spécialement pour les caméras avant exposées au rayonnement solaire) provoque l’apparition de pixels défectueux fixes, visibles comme des points blancs ou noirs persistants sur l’écran. Lorsque ces pixels morts se multiplient sur les zones de recouvrement entre deux caméras, l’algorithme de fusion interprète ces artefacts comme des éléments de la scène, créant des zones d’ombre fantômes ou des déformations géométriques dans l’image synthétique. Ce phénomène s’aggrave en basse luminosité où le bruit électronique augmente.
Protocole de vérification en atelier et en conditions réelles
Le diagnostic d’un système de caméra 360 débute par une inspection visuelle des lentilles à la recherche de fissures, de micro-rayures ou de décollement des traitements antireflets. Une lampe UV révèle les craquelures invisibles à l’œil nu sur les optiques. Le technicien vérifie ensuite l’intégrité du câblage en mesurant la résistance des lignes coaxiales (doit être inférieure à 1 ohm) et la tension d’alimentation des caméras (généralement 6V ou 12V selon les architectures, avec une tolérance de ±0,5V).
La vérification fonctionnelle nécessite un environnement contrôlé : le véhicule doit être positionné face à un mur plat perpendiculaire à l’axe longitudinal, à une distance de 1 mètre exactement. L’inspection de l’image affichée permet de détecter les décalages de couture : les lignes verticales du mur doivent se raccorder parfaitement entre les zones de transition. Un écart supérieur à 5 cm à 1 mètre de distance indique une dérive de calibration ou un déplacement mécanique du capteur.
Le test dynamique consiste à faire rouler le véhicule à 10 km/h sur une surface plane en regardant l’image synthétique : l’absence de distorsion des lignes de jointement du sol et la stabilité du rendu du véhicule virtuel au centre de l’écran confirment la cohérence du système. Tout tremblement ou glissement latéral de l’image révèle une erreur de paramétrage des capteurs de vitesse des roues (capteurs ABS) qui servent de référence au calcul de trajectoire.
Remplacement unitaire ou calibration complète ?
L’intervention sur un système de caméra 360 suit une logique stricte : toute manipulation mécanique d’un module (dépose pour remplacement ou réparation de carrosserie) impose une recalibration complète des quatre caméras. Même si seul le rétroviseur gauche a été touché, le démontage-modification du support altère l’orientation angulaire de l’optique, compromettant la précision du “stitching”. La calibration s’effectue à l’aide de plaques de calibrage spécifiques (damiers noir-blanc de 30 × 30 cm) positionnées à des distances codifiées devant, derrière et sur les côtés du véhicule.
Le remplacement d’un module défectueux nécessite le respect des couples de serrage prescrits (8 Nm pour les fixations principales, 5 Nm pour les connecteurs) et l’utilisation de joints d’étanchéité neufs. L’initialisation du nouveau capteur passe par une procédure de paramétrage via l’outil de diagnostic constructeur (ODIS, Diagbox, Consult III selon les marques), incluant l’apprentissage des numéros de série et l’ajustement des paramètres d’exposition pour harmoniser le rendu chromatique avec les trois caméras existantes.
Dans certains cas de dégradation légère des optiques (voile superficiel), un polissage professionnel au feutre et à la pâte à polir microns peut restaurer la transparence sans remplacement. Cependant, cette opération reste délicate : une pression excessive ou une température de surface dépassant 60°C risquent de déformer la lentille asphérique irrémédiablement.
| Prestation | Fourchette basse (€) | Fourchette haute (€) | Détails |
|---|---|---|---|
| Diagnostic complet (visualisation + test dynamique) | 60 | 120 | Main d’œuvre 1 heure, lecture défauts |
| Caméra unitaire (pièce seule) | 150 | 400 | Selon position (rétroviseur plus cher) et résolution |
| Calculateur de traitement d’image | 300 | 800 | Programmation incluse |
| Calibration complète 4 caméras | 150 | 300 | Panneaux, main d’œuvre spécialisée 2h |
| Remplacement caméra + calibration | 400 | 900 | Pose, codage, réglage fin |
| Réparation câblage/corroison connecteur | 80 | 250 | Soudure, protection thermorétractable |
| Nettoyage professionnel optique (4 caméras) | 50 | 100 | Démontage, polissage, hydrofuge |
Interrogations techniques récurrentes
Pourquoi l’image présente-t-elle des écarts de couleur entre les quatre vues ?
Ce phénomène de déséquilibre chromatique provient généralement d’un vieillissement inégal des capteurs ou d’une dérive des paramètres de balance des blancs. Les caméras avant et arrière, plus exposées aux UV et à la chaleur moteur, voient leur sensibilité aux couleurs évoluer différemment des capteurs latéraux protégés. Le calculateur applique des corrections gamma spécifiques à chaque voie, mais lorsque l’écart dépasse 15 % entre deux capteurs, l’unification devient impossible. La solution passe par une recalibration des courbes de réponse spectrale via l’outil diagnostic, ou le remplacement du capteur le plus dégradé pour rétablir l’homogénéité du rendu. Dans certains cas, une simple mise à jour du logiciel interne corrige des bugs de traitement d’image connus sur certaines gammes.
La calibration après remplacement d’un rétroviseur est-elle obligatoire ?
Oui, absolument. Même si le remplacement concerne un rétroviseur complet identique à l’original, la position mécanique du support de caméra varie légèrement d’une pièce à l’autre (tolérances de fabrication de ±2 mm). Or, un décalage angulaire de seulement 0,5 degré sur une caméra latérale se traduit par une erreur de positionnement de 8 à 10 cm à 3 mètres de distance, rendant l’image composite inexploitable pour le stationnement serré. La procédure de calibration recalcule les matrices de transformation géométrique en prenant pour référence des points fixes dans l’environnement immédiat du véhicule. Cette opération, impérative après tout choc ou démontage, garantit que les lignes de rappel dynamiques affichées à l’écran correspondent exactement à la trajectoire réelle des roues.
Peut-on ajouter une caméra 360 sur un véhicule non équipé d’origine ?
L’intégration rétrofit est techniquement possible mais complexe. Elle nécessite le perçage des pare-chocs et des rétroviseurs pour l’installation des capteurs, le tirage de câblages coaxiaux jusqu’à un calculateur aftermarket, et la connexion au CAN-bus pour récupérer les informations de direction et de vitesse. Les solutions du marché proposent des kits à 400-800€, mais la qualité d’image et la fluidité de fusion restent inférieures aux systèmes d’origine. La difficulté majeure réside dans la calibration : sans les données constructeur relatives à la géométrie exacte du véhicule (empattement, voie, hauteur de caisse), l’image synthétique présente des distorsions persistantes. De plus, l’intégration esthétique souffre souvent de l’absence d’emplacements prévus, imposant des fixations externes peu durables face aux vibrations et aux intempéries.
La caméra 360 représente aujourd’hui un équipement de sécurité active aussi précieux que les radars de recul, exigeant une maintenance attentive pour préserver sa précision métrologique. Entre le nettoyage régulier des optiques au chiffon microfibre humide (sans solvant agressif) et la vigilance lors des manœuvres en phase de dégradation progressive, ce système offre une véritable tranquillité d’esprit urbaine. Son entretien préventif, bien que coûteux lors du remplacement d’un module, demeure rentable face aux économies réalisées sur les franchises d’assurance lors des stationnements millimétrés.
