L’œil électronique qui dissipe l’angle mort
La caméra de recul transforme l’obscurité sous le hayon ou le coffre en terrain découvert. Située généralement au niveau de la poignée de coffre, de l’emblematique ou du pare-chocs inférieur, elle capture le champ arrière en temps réel et le restitue sur l’écran central ou le rétroviseur numérique. Contrairement aux capteurs de stationnement ultrasonores qui calculent des distances approximatives par écholocation, elle offre une vision concrète des obstacles, des lignes de stationnement et des piétons éventuels. Son activation est synchronisée avec le passage de la boîte de vitesses en position arrière, via un signal électrique envoyé au module de visualisation.
Le principe repose sur un capteur d’image miniature, le plus souvent au format CMOS (Complementary Metal-Oxide-Semiconductor) de ¼ à ⅓ de pouce, équipé d’une optique grand-angle à focale fixe. L’objectif, généralement ouvert à f/1,8 ou f/2,0, capte la lumière ambiante même dans des conditions crépusculaires. Les données brutes subissent un traitement numérique (DSP) qui corrige la distorsion optique inhérente aux lentilles fisheye et superpose éventuellement les lignes de guidage dynamiques calculées par l’unité de direction assistée. Le signal analogique ou numérique (souvent en CVBS pour les anciens modèles, LVDS ou Ethernet pour les récents) transite par un faisceau blindé jusqu’à l’écran, avec une latence inférieure à 100 millisecondes pour éviter tout décalage perturbant.

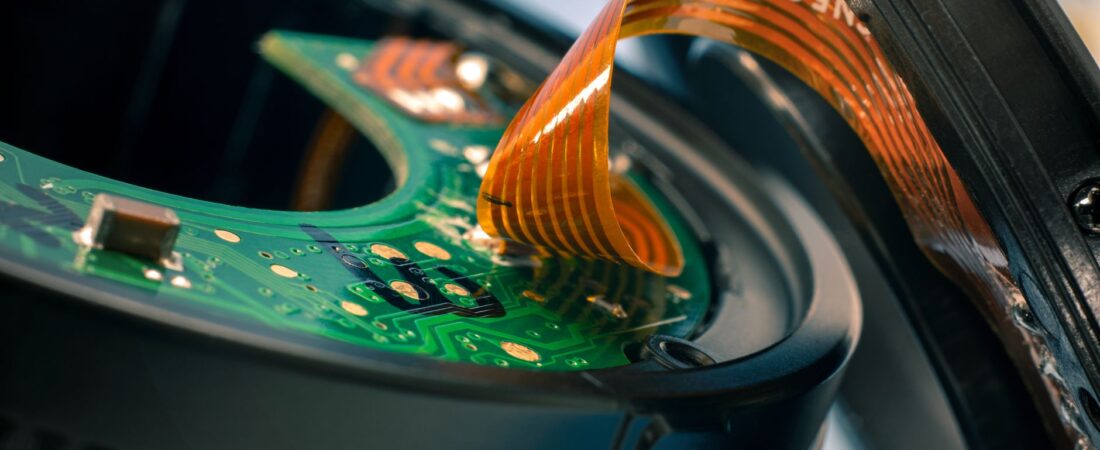

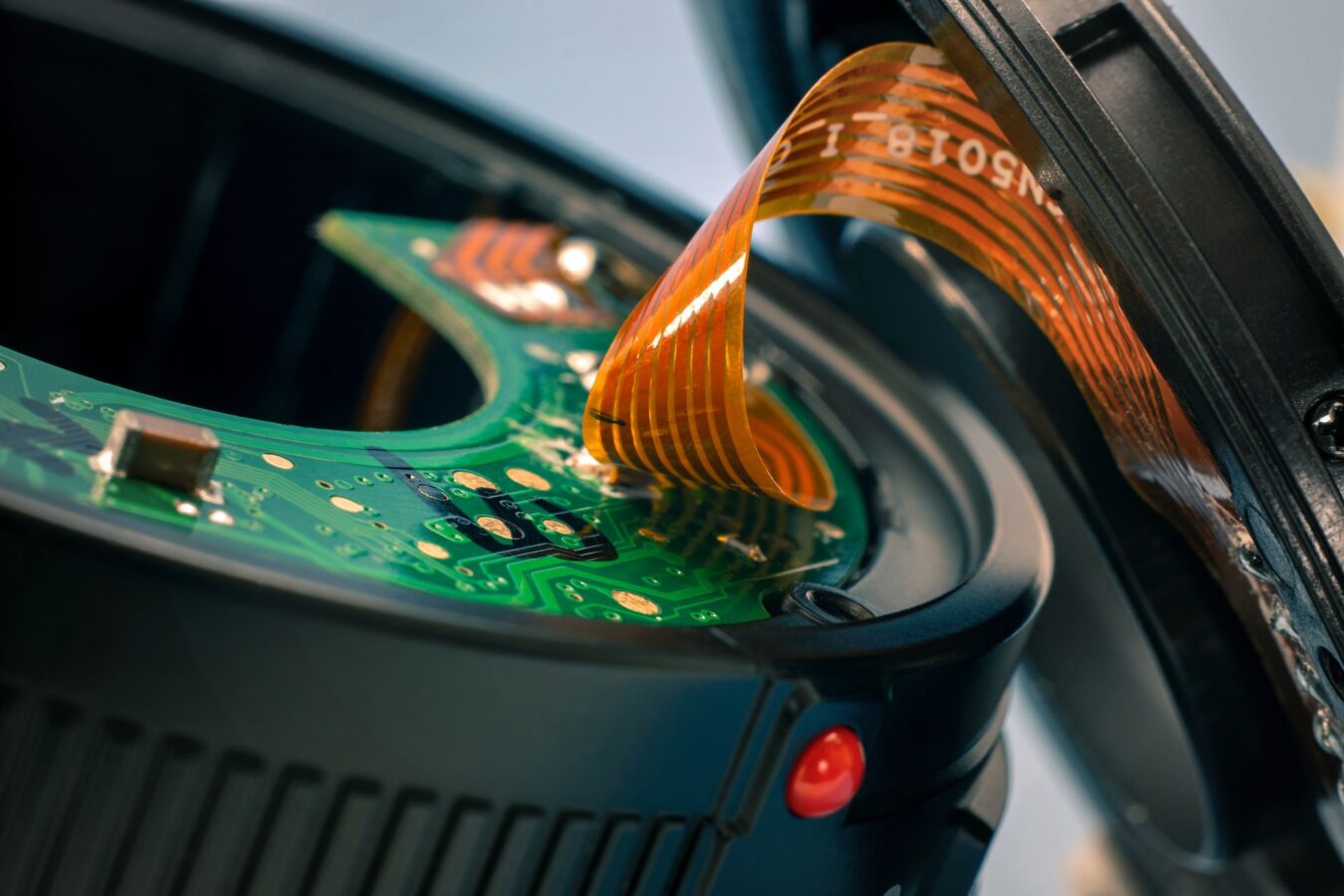

Anatomie d’un module de vision arrière
Le boîtier externe, habituellement moulé en aluminium moulé sous pression ou en polyamide renforcé de fibres de verre, résiste aux projections de gravillons et aux températures oscillant entre −30 °C et +80 °C. Sa face avant intègre une vitre de protection en polycarbonate traité anti-rayures (dureté 3H sur échelle de crayon) et hydrophobe, permettant l’écoulement des gouttes d’eau sans dégrader l’image.
À l’intérieur, l’optique complexe associe trois à cinq lentilles asphériques en verre optique ou polymère de haute pureté, assemblées avec une précision micrométrique. Le capteur CMOS rétroéclairé (BSI) repose sur une fixation active ajustable par vis de calage, permettant de corriger l’angle de champ (généralement entre 120° et 170° en diagonale) lors du montage en usine. Un éclairage infrarouge à LED (850 nm ou 940 nm) équipe certaines versions haut de gamme pour la vision nocturne, alimenté séparément via une résistance de limitation de courant de 100 à 150 Ω.
Le câble d’alimentation et de données, long de 5 à 12 mètres selon l’empattement du véhicule, comprend trois conducteurs principaux : masse (section 0,5 mm²), +12 V allumage (0,5 mm²) et ligne vidéo coaxiale blindée (impédance 75 Ω) ou paire torsadée différentielle pour les signaux numériques. Les connecteurs, de type Fakra ou HSD (High Speed Data), intègrent des joints toriques en silicone pour garantir l’étanchéité IP67 ou IP69K face aux jets de lave-glace haute pression.
Matériaux, technologies et variantes sur le marché
Les modèles d’entrée de gamme utilisent des capteurs CCD (Charge-Coupled Device) offrant une bonne fidélité colorimétrique mais une sensibilité moindre en basse lumière (lux minimum de 0,5 à 1,0). Les versions modernes privilégient les capteurs CMOS à pixels de 1,4 à 2,8 micromètres, capables de fonctionner à 0,01 lux en mode étoile (starlight). La résolution évolue du VGA (640 × 480 pixels) des premières générations au Full HD (1920 × 1080 pixels) ou même au 4K pour certaines configurations de conduite autonome niveau 2+.
Les lignes de guidage statiques, gravées dans l’image vidéo, cèdent progressivement la place aux trajectoires dynamiques calculées en temps réel. Celles-ci requièrent une interface CAN (Controller Area Network) avec le capteur d’angle de braquage, ajoutant une complexité électronique mais améliorant la précision du positionnement latéral à moins de 10 centimètès près. Les caméras à vision multifocale, combinant un objectif standard et un grand-angle (190°) dans un seul boîtier via un prisme séparateur, éliminent les angles morts immédiats sous le pare-chocs.
Certains constructeurs intègrent des systèmes de nettoyage actif : une buse de lave-glace dédiée ou un dispositif piézoélectrique vibrant à 40 kHz pour éliminer la boue et la neige fondante. Le boîtier peut également comporter un élément chauffant résistif (5 à 15 watts) pour prévenir le givrage en hiver, thermorégulé par un thermostat bimétallique ouvert à 5 °C et fermé à 15 °C.
Symptômes de fatigue et défaillances caractéristiques

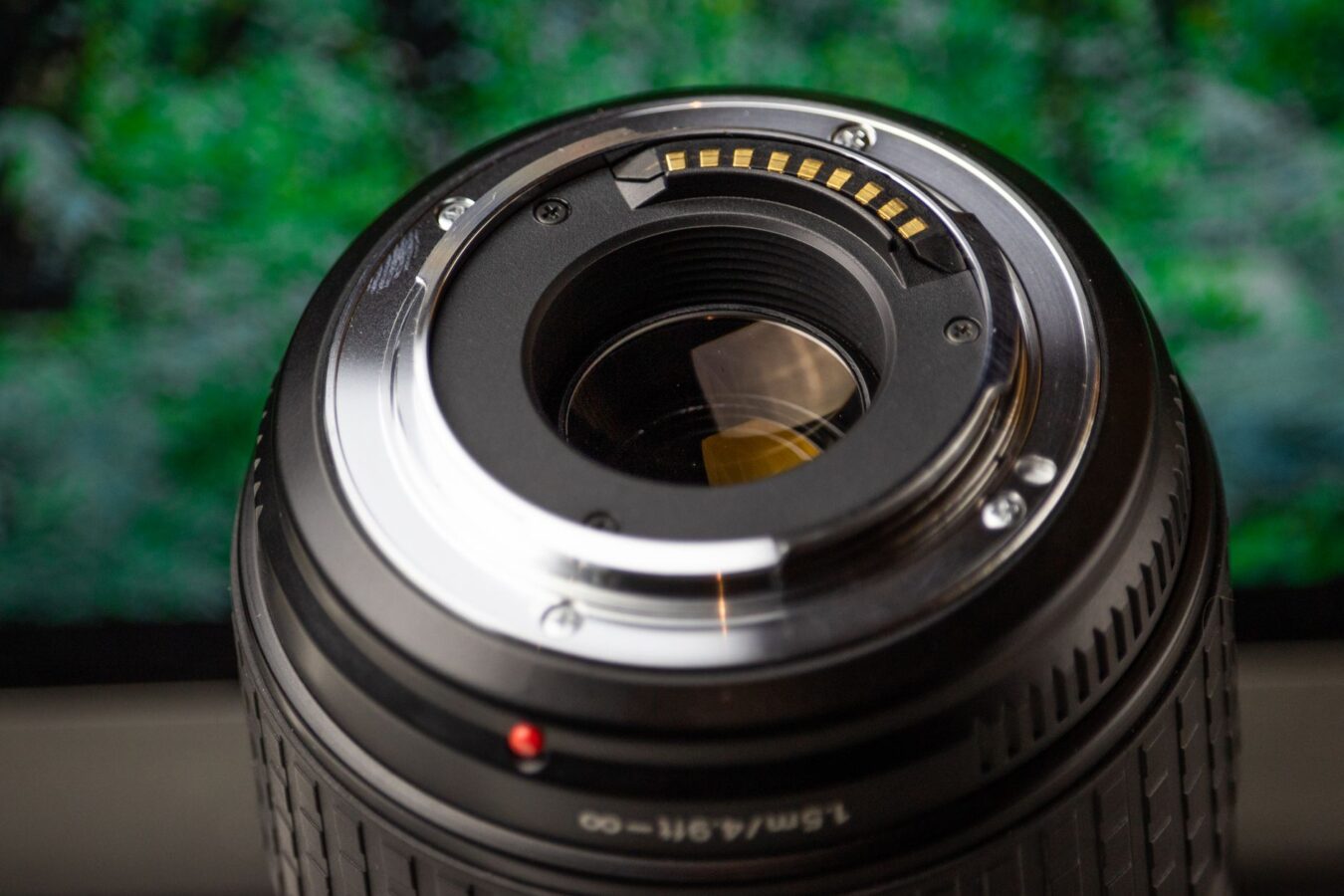

L’image se brouille ou présente une voile blanchâtre
Cause : L’infiltration d’humidité par détérioration du joint d’étanchéité frontal ou fissuration du boîtier provoque la condensation sur le capteur CMOS et la surface interne de la lentille. L’oxydation des pistes conductrices sur le circuit imprimé peut également générer un bruit numérique visible sous forme de points blancs parasites.
Conséquence : La perte de contraste et de netteté empêche l’identification précise des obstacles de faible hauteur (bordures de trottoir, jouets) ou la lecture des panneaux de signalisation horizontaux, augmentant le risque de chocs à basse vitesse lors des manœuvres en zone urbaine.
Absence totale de signal vidéo ou écran noir
Cause : Une coupure du faisceau électrique due à la traction répétée lors de l’ouverture du hayon (véhicules break ou SUV), la corrosion des broches de connecteur par électrolyse induite par les sels de déneigement, ou la défaillance du régulateur de tension intégré au module caméra (surtension transitoire lors du démarrage).
Conséquence : Le conducteur perd tout repère visuel arrière, le système de surveillance d’angle mort (BSD) étant souvent lié à cette même caméra sur les modèles récents. Cette défaillance impose un retour à la conduite manuelle par rétroviseurs uniquement, avec un angle mort élargi de 30 à 40 %.
Décalage ou disparition des lignes de guidage superposées
Cause : Un choc sur le pare-chocs (stationnement contre un mur ou heurte de palette) a décalé l’angle de visée de la caméra, ou bien l’unité de traitement d’image (ECU) a perdu sa calibration suite à une mise à jour logicielle incomplète ou une déconnexion batterie prolongée.
Conséquence : Les trajectoires affichées ne correspondent plus à la géométrie réelle du véhicule, induisant le conducteur en erreur sur l’ampleur nécessaire de la contre-braquage. Un écart de seulement 5° sur l’axe optique peut entraîner une erreur de positionnement latérale de 25 cm à 3 mètres de distance.
Distorsion chromatique et contours irisés
Cause : La délamination des traitements antireflets multicouches sur les lentilles externes, soumises aux UV solaires et aux variations thermiques cycliques, ou la présence de micro-rayures sur la vitre de protection altérant la dispersion de la lumière.
Conséquence : Les halos colorés autour des objets à fort contraste (lumières de recul d’un véhicule suiveur, panneaux réfléchissants) masquent les détails essentiels comme la présence d’un petit piéton ou d’un vélo bas. La fatigue visuelle s’accroît lors des manœuvres nocturnes prolongées.
Procédures de diagnostic à l’atelier et dans son garage
La vérification débute par l’inspection visuelle du boîtier : recherchez de fines fissures sur le logement, une vitre externe dépolie par les projections routières, ou des traces de corrosion verte sur les connecteurs situés dans le hayon. Mesurez la tension d’alimentation au connecteur à l’aide d’un multimètre en position CC : elle doit afficher entre 11,8 et 12,6 volts avec le contact coupé, et 13,8 à 14,4 volts moteur tournant. Une chute inférieure à 10 volts indique une masse défectueuse ou une chute de tension dans le faisceau.
Pour tester le signal vidéo sans démonter l’écran de bord, utilisez un oscilloscope ou un testeur de caméra de recul affichant la présence du signal composite (1 Vpp) ou la détection de paires différentielles actives. Si l’alimentation est présente mais aucun signal ne sort, le capteur est probablement hors service. En cas d’image présente mais dégradée, testez la continuité du câble coaxial : une impédance mesurée supérieure à 85 Ω ou inférieure à 65 Ω révèle une interruption partielle ou un court-circuit.
Le recalibrage nécessite souvent un outil de diagnostic constructeur (VCDS, Lexia, Consult III+) pour accéder au module 6C (Système de caméra) et lancer la routine d’apprentissage des lignes de guidage. Cette opération demande un panneau de calibration spécifique (damier noir et blanc de 2 × 1,5 m) positionné à une distance précise de 1,20 mètre derrière le véhicule, sur une surface plane au niveau de l’horizon.
Protocoles d’intervention et choix des pièces
Remplacez la caméra uniquement après épuisement des pistes logicielles (reset du module, mise à jour du firmware). Le démontage implique souvent le retrait du pare-chocs arrière ou, sur certains modèles, l’accès par l’intérieur du hayon après dépose de la garniture de coffre. Respectez impérativement le couple de serrage des vis de fixation, généralement de 2,5 à 4 Nm pour les fixations plastiques et 8 à 12 Nm pour les supports métalliques, afin d’éviter la déformation du boîtier affectant la mise au point.
Lors du remplacement, préférez les pièces d’origine constructeur (OEM) pour garantir la compatibilité des lignes de guidage dynamiques et l’étanchéité. Les caméras universelles après-vente, bien que bon marché, nécessitent souvent une alimentation séparée pour les LED d’éclairage et ne communiquent pas sur le bus CAN, perdant ainsi l’intégration au système d’aide au stationnement semi-automatique. Appliquez une graisse silicone conductrice sur les connecteurs pour prévenir l’oxydation future.
Si le défaut provient du faisceau, une réparation par épissure est déconseillée sur les lignes vidéo haute fréquence (signaux numériques) : privilégiez le remplacement complet du câble pour préserver l’intégrité du signal et l’immunité aux perturbations électromagnétiques des bougies d’allumage ou des actionneurs de hayon électrique.
| Type d’intervention | Fourchette de prix (€) | Détails |
|---|---|---|
| Caméra de recul seule (pièce compatible) | 35 – 90 € | Sans lignes dynamiques, résolution 480p-720p |
| Caméra OEM constructeur | 120 – 450 € | Selon marque (premium vs généraliste), avec calibration incluse |
| Faisceau complet (câblage) | 45 – 180 € | Longueur et connectique spécifiques au modèle |
| Main d’œuvre remplacement | 60 – 150 € | 1 à 2 heures selon accessibilité (hayon démonté ou non) |
| Recalibrage électronique | 40 – 80 € | Passage à la valise et réglage optique |
| Forfait complet (pièce OEM + pose + calage) | 250 – 650 € | Véhicules premium avec caméra multifonctions |
Interrogations courantes des conducteurs
Pourquoi l’image de ma caméra de recul est-elle inversée comme dans un miroir ?
Cette inversion horizontale est intentionnelle et non pas un défaut. Elle reproduit la perspective que vous auriez en regardant dans un rétroviseur central, facilitant ainsi la coordination entre le mouvement du volant et la direction perçue de l’image. Sur certaines installations aftermarket, un fil dédié (souvent marqué “Mirror” ou “MR”) permet de choisir entre mode miroir et mode direct (utile pour une caméra avant). Si votre véhicule d’origine affiche soudainement une image directe, vérifiez la configuration du module via l’interface de diagnostic ou la présence d’un court-circuit sur la ligne de contrôle d’inversion.
Peut-on installer une caméra de recul sur un véhicule qui n’en est pas équipé d’origine ?
L’installation est techniquement réalisable sur tout véhicule disposant d’un écran multimédia ou d’un autoradio compatible entrée vidéo RCA ou HDMI. Il faut percer le pare-chocs ou utiliser une fixation sur plaque d’immatriculation, puis tirer le faisceau jusqu’à l’habitacle en suivant les passages d’origine des faisceaux d’éclairage. Le déclenchement automatique s’effectue via un relais connecté au feu de recul (+12 V lors de l’engagement de la marche arrière). Prévoyez un budget de 80 à 250 € pour un kit complet de qualité (caméra étanche IP68, câble de 6 mètres, écran additionnel si nécessaire), et environ 2 à 3 heures de pose. Attention : les kits sans homologation EMC peuvent perturber la réception radio ou les systèmes de keyless entry.
Que faire face à des fonctionnements intermittents, l’image apparaissant et disparaissant ?
Ces coupures révèlent généralement un contact oxydé ou un câble sous tension mécanique. Commencez par nettoyer les connecteurs avec un produit désoxydant électronique et vérifiez l’absence de jeu dans les clips de verrouillage. Sur les véhicules équipés d’un hayon motorisé, inspectez la gaine flexible (soufflet en caoutchouc) située entre la carrosserie et le hayon : le câble de caméra y subit des flexions répétées (cycles d’ouverture/fermeture) pouvant rompre les fils internes sans section apparente externe. Un test de continuité en mouvant le faisceau permet de confirmer la rupture intermittente. Le remplacement de cette section de faisceau spécifique coûte entre 30 et 90 € selon la complexité du passage.
La caméra de recul est devenue un organe de sécurité active aussi crucial que les freins ou les essuie-glaces dans les environnements urbains denses. Sa maintenance préventive – nettoyage régulier de l’optique, vérification des connecteurs lors des révisions annuelles et protection des faisceaux contre les vibrations – assure une fiabilité optimale. Lors du remplacement, exigez impérativement l’étalonnage électronique pour préserver la cohérence entre le monde réel et son image numérique, car quelques degrés de décalage suffisent à transformer un assistant précieux en leurre dangereux.
