Un claquement qui se répète dans les virages, surtout au démarrage ou en manœuvre, met souvent en cause le cardan. Cet arbre de transmission relie la boîte de vitesses et le différentiel aux roues motrices : sans lui, le couple du moteur n’arriverait jamais au sol. Sa particularité est de transmettre la rotation alors même que la roue monte et descend avec la suspension, et, à l’avant, braque à gauche ou à droite. Pour y parvenir, le cardan s’articule grâce à des joints homocinétiques protégés par des soufflets remplis de graisse. Tant que ces soufflets restent étanches, l’ensemble est discret et durable. Dès qu’un soufflet se perce, la graisse s’échappe, l’eau et les poussières entrent, et le joint s’use rapidement. Rôle, fonctionnement, anatomie, symptômes, entretien et coût : voici l’essentiel pour comprendre cette pièce et réagir au bon moment.
Rôle du cardan
Le rôle du cardan est de transmettre le couple moteur depuis la sortie de la boîte de vitesses, ou depuis le différentiel, jusqu’aux roues motrices. Il constitue le dernier maillon mécanique de la chaîne de transmission, après le moteur, l’embrayage et la boîte. Si l’un de ses joints prend du jeu, c’est toute la motricité qui devient bruyante, puis incertaine.
Sur une traction, qui représente la majorité des voitures actuelles, on trouve deux demi-arbres, un pour chaque roue avant. Chacun part de la sortie du différentiel, intégré au carter de boîte, et rejoint le moyeu de roue. Ces deux cardans ne sont pas toujours de même longueur : sur beaucoup de modèles, celui du côté passager est plus long, parfois avec un palier intermédiaire et un roulement d’appui fixé au moteur, afin de limiter les réactions dans la direction à l’accélération.
Sur une propulsion, un arbre longitudinal relie la boîte au pont arrière, avec des joints à croisillon et parfois un palier central. Sur une transmission intégrale, on retrouve cette logique vers chaque essieu, puis des demi-arbres vers chaque roue.
Dans tous les cas, le cardan doit transmettre un couple élevé, accepter des variations d’angle permanentes et absorber de petites variations de longueur quand la suspension travaille. C’est ce qui explique ses joints articulés et, côté boîte, son joint coulissant.
Fonctionnement détaillé
Un cardan ne tourne jamais dans des conditions simples : la roue se déplace verticalement à chaque bosse et, à l’avant, pivote avec la direction. L’arbre change donc d’inclinaison en permanence, tout en encaissant les à-coups du moteur.
Le joint homocinétique, côté roue
Côté roue, on trouve un joint homocinétique, le plus souvent de type Rzeppa, à billes. Homocinétique signifie que la vitesse de rotation en sortie reste égale à celle en entrée, quel que soit l’angle de travail, sans les variations de vitesse que produirait un simple croisillon. Concrètement, six billes environ circulent dans des chemins usinés entre une noix centrale, reliée à l’arbre, et une cloche extérieure, reliée au moyeu. Une cage maintient les billes dans le plan qui partage l’angle en deux parties égales. Quand le conducteur braque, les billes roulent dans leurs pistes et transmettent le couple avec régularité, même à grand angle.
Cette régularité est essentielle : un joint non homocinétique provoquerait des vibrations et des secousses dès que l’angle augmente. Le joint côté roue, qui travaille aux angles les plus importants, est donc le plus sollicité et le premier à claquer quand sa graisse disparaît.
Le joint coulissant, côté boîte
Côté boîte, le joint doit non seulement s’articuler, mais aussi coulisser. En effet, quand la suspension se comprime ou se détend, la distance entre la boîte et la roue varie légèrement. Un joint tripode remplit le plus souvent cette fonction : trois galets montés sur un croisillon à trois branches roulent dans des tulipes à pistes parallèles. Il autorise le débattement angulaire modéré de ce côté, tout en permettant un déplacement axial de quelques centimètres. Sans ce coulissement, le cardan tirerait ou pousserait sur la boîte et sur le moyeu à chaque mouvement de suspension.
Sur une boîte de vitesses manuelle comme sur une automatique, le principe reste identique. Seuls changent le couple à transmettre, la longueur des arbres et la présence éventuelle d’un palier intermédiaire.
Le cas de l’arbre longitudinal des propulsions
Sur une propulsion, l’arbre longitudinal tourne à la vitesse de sortie de boîte, donc plus vite que les roues, avant la démultiplication du pont. Il utilise des joints de cardan à croisillon, dont le principe est décrit dans l’article de référence sur le joint de Cardan. Un croisillon seul crée une légère variation de vitesse quand il travaille sous angle ; on en monte donc deux, déphasés correctement, pour que la variation du premier compense celle du second. Un palier central élastique soutient l’arbre quand il est long et limite ses vibrations.
Anatomie et composants
Un demi-arbre de transmission paraît simple vu de l’extérieur : un tube ou une barre d’acier, avec une articulation à chaque extrémité et deux soufflets en caoutchouc. À l’intérieur, chaque détail compte : traitement de l’acier, précision des pistes de billes, qualité de la graisse et étanchéité des colliers de soufflet.
| Composant | Fonction |
|---|---|
| Arbre ou barre de transmission | Relie les deux joints et transmet le couple en torsion ; sa longueur et son diamètre dépendent du modèle et de la puissance. |
| Joint homocinétique côté roue | Joint à billes qui accepte le braquage et les débattements de suspension en conservant une vitesse de rotation régulière. |
| Joint tripode côté boîte | Joint coulissant qui absorbe les variations de longueur et transmet le couple depuis la sortie du différentiel. |
| Soufflets | Membranes en caoutchouc ou en matière plastique souple qui retiennent la graisse et protègent les joints de l’eau et des poussières. |
| Graisse spécifique | Lubrifie les billes, les galets et leurs pistes ; elle est fournie en dose précise avec chaque soufflet ou joint neuf. |
| Colliers de soufflet | Ils serrent les soufflets sur l’arbre et sur les cloches des joints ; un collier desserré suffit à perdre l’étanchéité. |
| Écrou de moyeu et cannelures | Les cannelures transmettent le couple au moyeu, l’écrou central maintient l’ensemble avec un serrage élevé et un freinage adapté. |
| Palier intermédiaire éventuel | Sur l’arbre le plus long, un roulement d’appui limite les vibrations et les effets de couple dans la direction. |
Les variantes tiennent à l’architecture : deux demi-arbres courts sur une traction, un arbre longitudinal à croisillon sur une propulsion, les deux sur une transmission intégrale. Sur les électriques, les demi-arbres encaissent un couple immédiat, ce qui renforce l’exigence sur les joints et la graisse.
Le cardan travaille en lien étroit avec la suspension : un triangle de suspension fatigué ou une géométrie faussée modifie ses angles de travail et peut accélérer son usure. Lors d’un diagnostic, le mécanicien regarde donc l’ensemble du train roulant, pas seulement l’arbre lui-même.
Symptômes de panne et diagnostic
Le symptôme le plus connu est un claquement rythmé dans les virages, surtout en rond-point, en manœuvre ou au démarrage roues braquées. Il signale le plus souvent un joint côté roue usé : les billes frappent dans leurs pistes devenues creuses à chaque tour. À l’inverse, des vibrations à vitesse stabilisée, qui s’accentuent à l’accélération, orientent plutôt vers le joint côté boîte, vers un palier intermédiaire ou vers un arbre voilé.
| Symptôme | Causes probables | Conduite à tenir |
|---|---|---|
| Claquements en virage, roues braquées | Joint homocinétique côté roue usé, presque toujours à la suite d’un soufflet percé et d’une perte de graisse. | Faire contrôler rapidement ; le bruit augmente avec l’usure et le joint peut finir par casser. |
| Vibrations à l’accélération, vers les vitesses de route | Joint tripode côté boîte usé, palier intermédiaire fatigué ou arbre déséquilibré. | Essai routier et contrôle sur pont ; vérifier aussi les supports moteur avant de condamner le cardan. |
| Graisse projetée dans le passage de roue | Soufflet déchiré ou collier desserré. | Remplacer le soufflet sans attendre si le joint ne claque pas encore ; nettoyer et regraisser selon la méthode prévue. |
| Claquement sec au démarrage ou au changement de sens | Jeu excessif dans un joint, dans les cannelures ou dans un élément voisin de la transmission. | Contrôler le jeu à la main, roue levée, et distinguer le cardan du différentiel et des supports. |
| Bruit qui disparaît en ligne droite et revient en virage | Usure avancée du joint extérieur du côté opposé au virage, là où la charge augmente. | Identifier le côté en charge lors d’un essai ; prévoir le remplacement du demi-arbre ou du joint. |

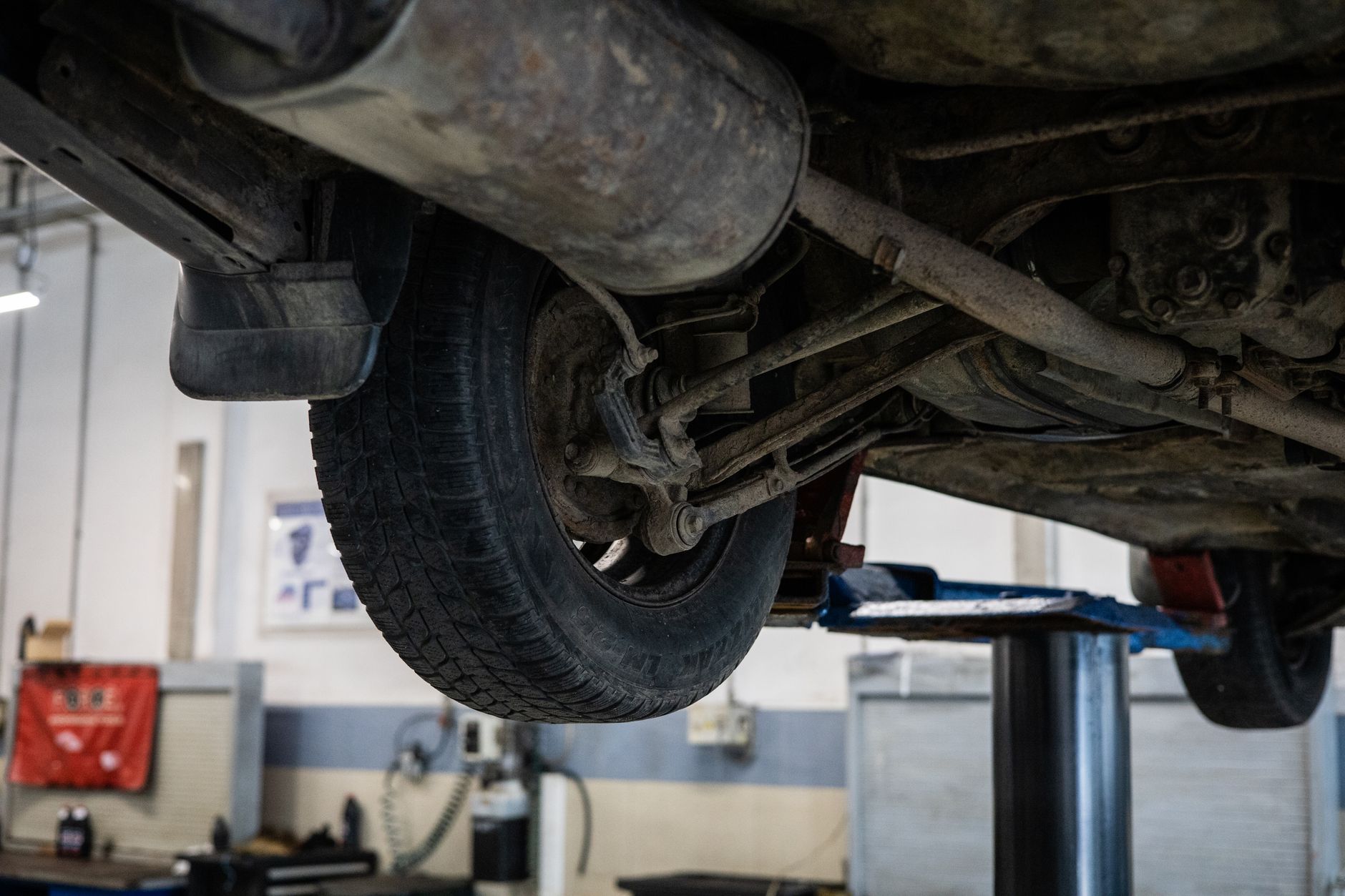

Le diagnostic commence par un contrôle visuel sur un pont : soufflets, traces de graisse et jeu en tournant la roue à la main. Un soufflet percé sans bruit laisse encore une chance de sauver le joint. Un joint qui claque déjà ne se répare pas durablement : il faut le remplacer, seul ou avec l’arbre complet.
Il faut aussi éliminer les imitateurs : roulement, rotule ou coupelle produisent des bruits voisins. Comme pour le différentiel, situé en amont, confirmez l’organe fautif avant de commander les pièces, y compris sur une boîte à convertisseur de couple.
Entretien et durée de vie
Un cardan n’a pas d’entretien programmé : pas de vidange, pas de réglage. Sa durée de vie dépend presque entièrement de ses soufflets. Protégés et graissés, les joints durent souvent au-delà de 150 000 kilomètres. Avec un soufflet percé, l’usure peut devenir audible en quelques milliers de kilomètres, le temps que la graisse s’échappe.
Le bon réflexe est donc un contrôle visuel régulier : à chaque vidange, à chaque changement de pneus et à chaque passage sur un pont, jeter un œil aux soufflets. Un caoutchouc craquelé, suintant ou déchiré doit être remplacé sans attendre. L’opération, réalisée à temps, coûte bien moins cher qu’un cardan complet, car elle préserve un joint encore sain.
Quelques habitudes prolongent la durée de vie : éviter les démarrages brutaux roues braquées à fond, qui placent le joint extérieur à son angle maximal sous charge maximale, et faire remplacer tout soufflet par un modèle de qualité, avec la bonne graisse et des colliers neufs.
Coût de remplacement
Le coût dépend de ce que l’on remplace. Un soufflet seul, remplacé à temps, se situe généralement entre 80 et 200 €, pièce et main-d’œuvre incluses. Un joint extérieur seul coûte plus cher, mais de nombreux garages proposent le demi-arbre complet en échange standard, plus rapide à poser.
Pour un cardan complet d’une voiture courante, il faut généralement compter entre 250 et 600 €, pièce et main-d’œuvre incluses. Les modèles haut de gamme, les transmissions intégrales et les arbres avec palier intermédiaire peuvent dépasser cette fourchette, parfois nettement. À ce budget s’ajoutent, selon les cas, l’huile de boîte perdue lors de la dépose, un joint d’étanchéité de sortie de boîte et un contrôle de la géométrie si des éléments de suspension ont été démontés.
Demandez un devis qui distingue pièce, main-d’œuvre et consommables. Si le soufflet de l’autre côté est déjà craquelé, un remplacement préventif groupé peut éviter une seconde immobilisation.
Questions fréquentes
Peut-on rouler avec un cardan qui claque ?
On peut rouler encore un temps avec un léger claquement en virage, mais le bruit signale une usure qui ne fera qu’augmenter. À terme, le joint peut prendre un jeu important, vibrer fortement, voire casser et immobiliser la voiture. Un contrôle rapide permet de savoir s’il suffit de remplacer un soufflet ou si le joint est déjà atteint.
Comment savoir quel cardan est en cause, gauche ou droit ?
Le claquement du joint extérieur s’entend surtout en virage, lorsque la roue concernée est en charge. En pratique, le bruit est souvent plus marqué dans les virages qui chargent le côté opposé au joint fatigué. L’essai routier, complété par un contrôle du jeu roue levée, permet au mécanicien de confirmer le côté avant la commande de la pièce.
Un soufflet percé impose-t-il de changer tout le cardan ?
Non, pas si l’intervention est rapide et si le joint ne claque pas encore. Le mécanicien démonte le joint, le nettoie, vérifie l’état des pistes, puis remonte un soufflet neuf avec de la graisse neuve. Si le bruit est déjà présent, les pistes sont marquées et le remplacement du joint ou du demi-arbre devient nécessaire.
Quelle est la différence entre cardan et arbre de transmission ?
Dans l’usage courant, les deux termes se recouvrent. Le cardan désigne souvent chaque demi-arbre qui relie la boîte ou le pont à une roue, avec ses joints homocinétiques. L’arbre de transmission peut désigner le même ensemble, ou, sur une propulsion, l’arbre longitudinal qui relie la boîte au pont arrière. Le contexte et l’architecture du véhicule lèvent l’ambiguïté.
Pourquoi le cardan vibre-t-il à certaines vitesses ?
Une vibration liée à la vitesse et à l’accélération évoque plutôt le joint côté boîte, un palier intermédiaire usé ou un arbre légèrement voilé après un choc. Une vibration permanente peut aussi venir d’une roue ou d’un roulement. Le diagnostic compare le comportement en charge et au lever de pied pour isoler la transmission des autres causes possibles.
Le cardan existe-t-il sur une voiture électrique ?
Oui. Une voiture électrique utilise aussi des demi-arbres articulés entre son réducteur et les roues, avec des joints homocinétiques et des soufflets comparables. Le couple élevé et immédiat du moteur électrique sollicite fortement ces joints au démarrage, mais leur entretien reste le même : tout repose sur l’étanchéité des soufflets et la qualité de la graisse.
