La sentinelle avant du moteur : protection et étanchéité

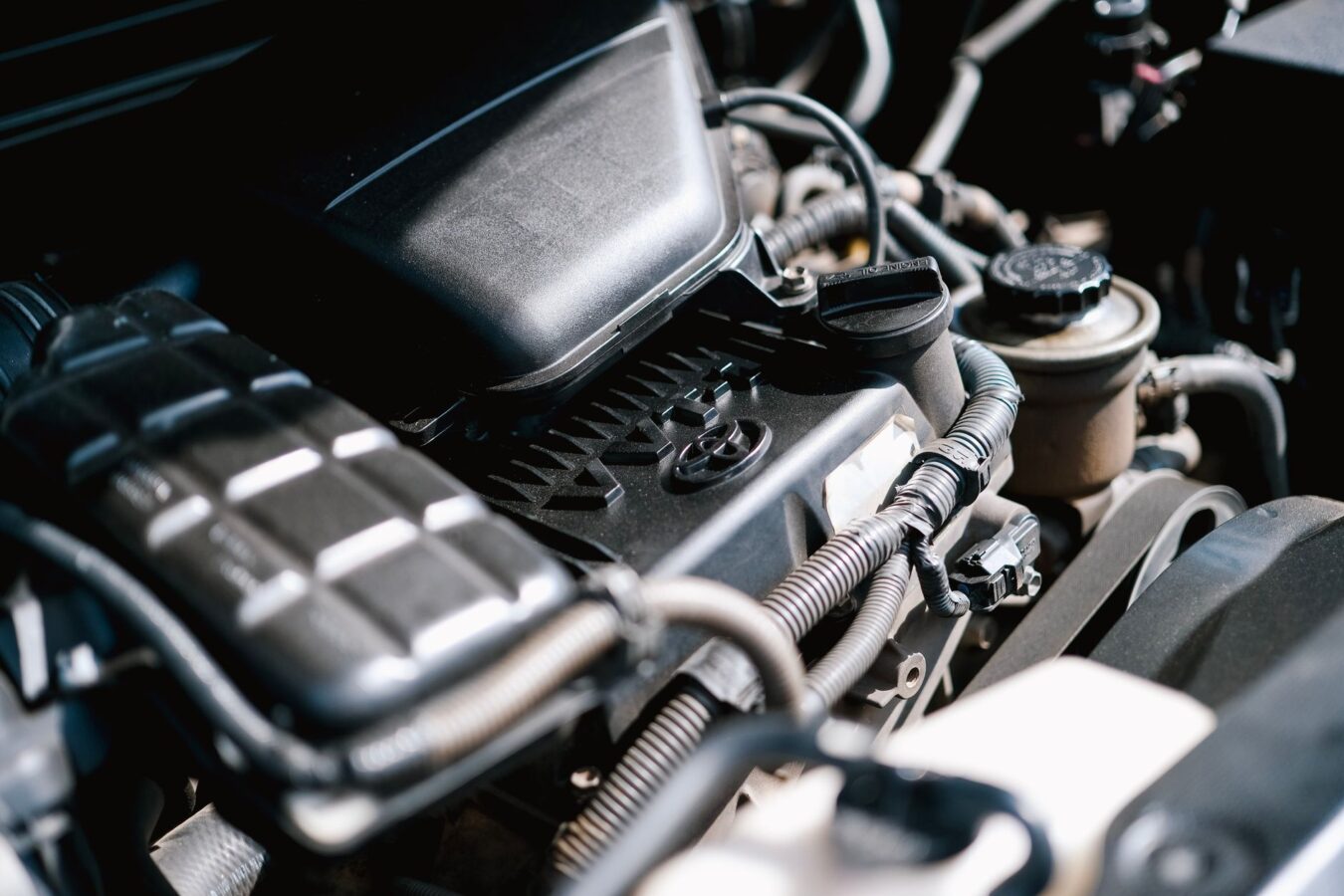

Logé à l’avant du bloc-cylindres, le carter de distribution constitue la frontière mécanique entre l’environnement extérieur et le cœur chronométré du moteur thermique. Cette pièce, souvent sous-estimée, assure trois missions distinctes mais interdépendantes : la protection physique des organes de distribution contre les projections de gravillons et l’humidité, le maintien de l’étanchéité totale du carter moteur à l’avant, et le positionnement précis des auxiliaires périphériques comme la pompe à eau ou les capteurs de position vilebrequin sur certaines architectures.
Contrairement à une simple plaque de recouvrement, le carter de distribution forme une chambre close où circule l’huile de graissage sous pression. Sur les moteurs à chaîne de distribution, il canalise spécifiquement le flux d’huile vers les tendeurs hydrauliques et les galets de guidage. La géométrie interne intègre fréquemment des déflecteurs d’huile destinés à empêcher le batillage du lubrifiant à haut régime, préservant ainsi la puissance mécanique absorbée par la pompe à huile. Sur les architectures modernes à distribution variable (VVT), le carter supporte également les solénoïdes de calage des arbres à cames, assurant leur alignement micrométrique avec leurs puits d’huile de commande.
Anatomie d’un bouclier mécanique complexe
La structure du carter de distribution révèle une sophistication mécanique dictée par les contraintes d’étanchéité et d’intégration. Le corps principal, d’épaisseur variable entre 3 et 6 mm selon les matériaux, présente une surface de jointure usinée avec une planéité stricte — tolérance généralement inférieure à 0,05 mm sur toute la longueur pour éviter les fuites passives. Cette face de joint repose directement sur le bloc-cylindres et, sur de nombreux moteurs transversaux, chevauche partiellement la culasse pour former le tunnel de distribution supérieur.

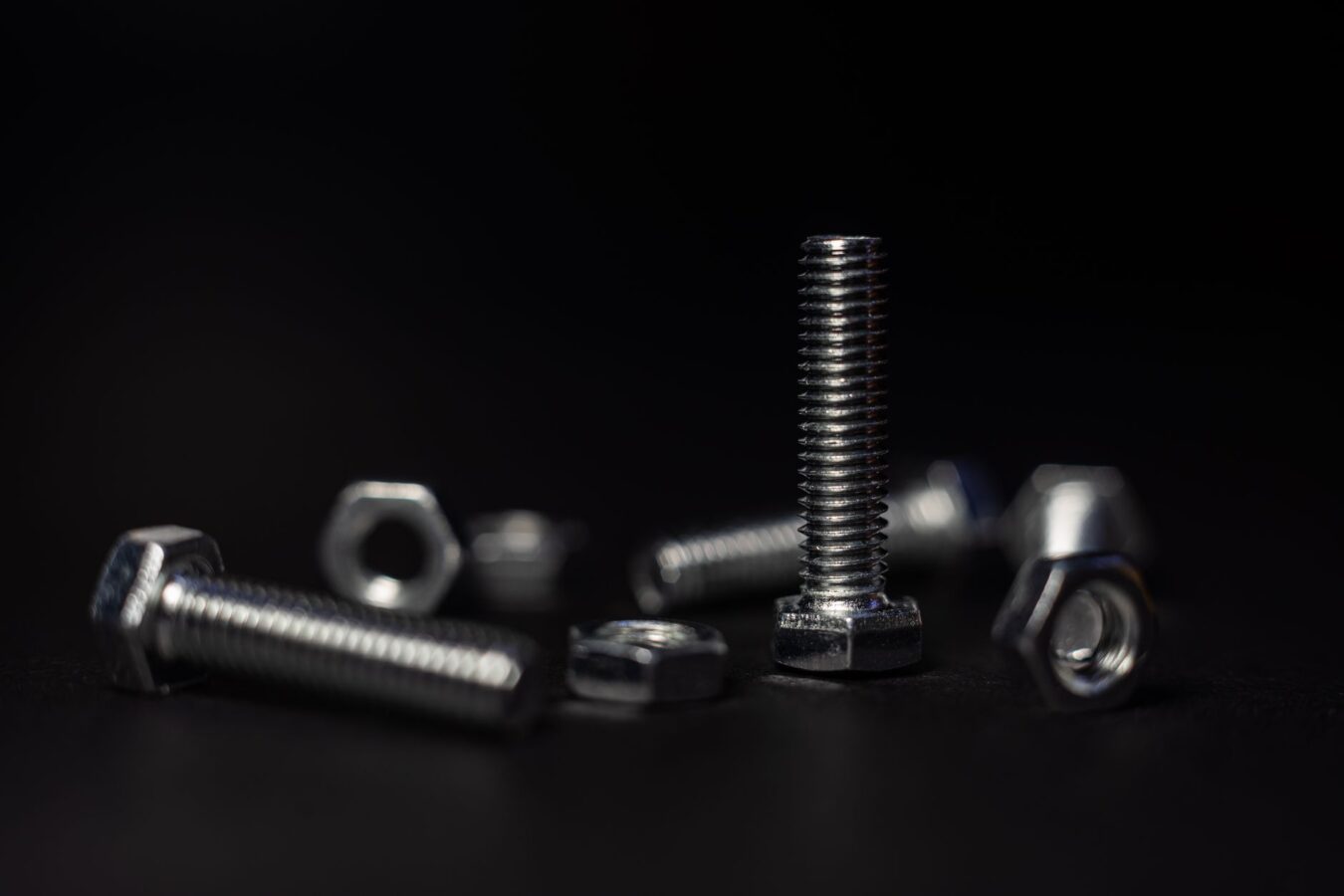

Les points d’ancrage méritent une attention particulière. Les trous de fixation, au nombre de 6 à 12 selon la cylindrée, comportent des douilles métalliques frittées ou des insertions filetées en acier lorsque le carter est en composite léger. Ces inserts supportent des couples de serrage typiques de 8 à 12 N·m pour les fixations M6, et 18 à 25 N·m pour les M8, avec des séquences de serrage obligatoires en spirale depuis le centre vers la périphérie pour éviter la déformation du plan de joint.
L’étanchéité dynamique repose sur deux joint spi (souvent désignés « joints de vilebrequin avant ») logés dans des alésages usinés avec un jeu de serrage de 0,05 à 0,15 mm. Le joint primaire, en NBR ou Viton selon la température d’huile maximale (jusqu’à 150°C), comporte un ressort de rappel en acier inoxydable et une lèvre secondaire destinée à exclure les poussières. Sur certains moteurs à arbres à cames transversaux, un joint spi secondaire protège également l’extrémité avant de l’arbre à cames d’admission. Enfin, le carter intègre des passages de purge de carter (souvent connectés au séparateur d’huile PCV) et, sur les architectures refroidies par eau, des galeries de circulation de liquide de refroidissement lorsque la pompe à eau est intégrée au carter.
Du fonte d’aluminium aux composites thermoplastiques
L’évolution des matériaux du carter de distribution illustre la quête de réduction de masse et d’isolation phonique. L’aluminium moulé sous pression (alliage AS9U3 ou AlSi10Mg(Fe)) domine encore le marché des moteurs thermiques modernes. Cette fonte offre un excellent rapport rigidité/masse (densité 2,7 g/cm³), une conductivité thermique élevée favorisant l’évacuation de la chaleur des chaînes, et une usinabilité permettant des finitions de surface Ra 3,2 µm sur les zones de joint.
Les composites thermoplastiques renforcés de fibres de verre (PA6.6-GF30 ou PPS-GF40) gagnent du terrain sur les moteurs à trois et quatre cylindres de dernière génération. Avec une masse réduite de 40 à 60% par rapport à l’aluminium, ces carters absorbent davantage les vibrations de la chaîne de distribution, réduisant le bruit de cliquetis caractéristique au ralenti. Cependant, leur coefficient de dilatation thermique supérieur (environ 30×10⁻⁶ K⁻¹ contre 23×10⁻⁶ pour l’aluminium) impose des joints toriques spécifiques en silicone VMQ et des couples de serrage révisés à la baisse (souvent 6-8 N·m).
L’acier embouti, autrefois répandu sur les moteurs à arbre à cames latéral, subsiste sur certaines motorisations utilitaires pour sa robustesse aux chocs de gravillons. Épais de 0,8 à 1,2 mm, ce type de carter nécessite impérativement un joint en élastomère de type NBR cellulaire ou une pâte anaérobie pour compenser les irrégularités de surface. Enfin, les magnésium moulés, bien que rares et coûteux, équipent quelques motorisations haute performance où chaque gramme compte, nécessitant des revêtements anti-corrosion spécifiques face à l’électrolyte du liquide de refroidissement.
Quand le carter trahit la fatigue du moteur
Exsudation huileuse au niveau du joint spi de vilebrequin
La dégradation du joint d’étanchéité avant du vilebrequin provoque généralement d’abord une suintement localisé, puis une fuite goutte-à-goutte visible sur le fond du carter. La cause première réside dans le vieillissement thermique du caoutchouc (durcissement et perte d’élasticité) ou dans une usure anormale de la piste de contact sur le vilebrequin, souvent due à un défaut d’alignement du carter lors d’un remontage précédent. Conséquence pratique : une baisse progressive du niveau d’huile moteur (perte de 0,5 à 1 litre aux 1000 km dans les cas graves), des dépôts gras sur le passage de roue avant droit, et risque de détérioration des courroies d’accessoires par imprégnation d’huile. Sur les véhicules équipés d’un capteur de position vilebrequin situé dans le carter, l’huile peut migrer vers le connecteur électrique et provoquer des ratés d’allumage intermittents.
Fissuration radiale sur les nervures de rigidification
Les carters en aluminium moulé présentent parfois des fissures en étoile partant des points de fixation les plus sollicités, notamment autour du trou de fixation supérieur proche du support de palier. Cette pathologie résulte d’un couple de serrage excessif lors d’une intervention antérieure (dépassement des 25 N·m prescrits) ou d’une vibration résonnante de la chaîne de distribution détendue. La fissure initie une brèche dans l’étanchéité statique, permettant à l’huile de s’écouler le long des flancs du moteur. En phase avancée, la fissure peut s’étendre jusqu’à une galerie d’huile sous pression, causant une fuite massive et une alerte de pression d’huile au tableau de bord, avec risque de grippage moteur si l’alerte est ignorée.
Gondollement du plan de joint et intrusion de liquide de refroidissement
Sur les architectures intégrant la pompe à eau dans le carter de distribution (common sur les moteurs PSA EP6 ou BMW N47), une défaillance du joint de culasse ou une surchauffe moteur peuvent créer une pression excessive dans le circuit de refroidissement. Cette pression déforme le plan de joint du carter, créant un chenal de communication entre la galerie d’eau et le carter d’huile. Cause : différence de dilatation thermique entre l’aluminium du carter et le bloc-moteur en fonte grise, exacerbée par une pâte à joint inadéquate ou un serrage inhomogène. Conséquence : apparition d’une émulsion laiteuse sur la jauge d’huile, surchauffe anormale du moteur par manque de liquide de refroidissement, et usure accélérée des paliers par contamination de l’huile à l’eau.
Inspection et diagnostic sans démontage
Le diagnostic d’une défaillance du carter de distribution débute par une inspection visuelle systématique depuis la partie inférieure du véhicule, idéalement sur pont élévateur ou fossé. Positionnez-vous sous le moteur et examinez la surface inférieure du carter avec une lampe torche : la présence d’huile fraîche (aspect brillant, texture fluide) au niveau de la jonction carter/bloc ou autour du poulie damper signale une fuite active. Contrairement aux fuites de joint de culasse qui s’échappent par les flancs supérieurs, les suintements de carter de distribution s’accumulent par gravité au point le plus bas.
Pour différencier une fuite de joint spi d’une fuite de plan de joint, procédez au test du traceur UV. Ajoutez au préalable un flacon de colorant fluorescent dans l’huile moteur, faites tourner le moteur 15 minutes, puis inspectez avec une lampe UV. Le joint spi défectueux montrera une concentration de traceur sur la poulie damper et sa zone immediatement inférieure, tandis qu’une fuite de plan de joint se manifestera par une ligne continue le long de la jonction horizontale.
Vérifiez également l’état des fixations visibles sans démontage. Un carter dont les vis présentent des traces de corrosion blanche (aluminium) ou des écailles de peinture autour de la tête indique souvent un mouvement relatif dû à un couple de serrage insuffisant. Enfin, contrôlez le niveau d’huile sur deux jauges espacées de 500 km : une baisse supérieure à 0,3 litre confirme une fuite significative nécessitant intervention, à distinguer de la consommation d’huile par les segments qui se caractérise par des fumées d’échappement bleutées.
Le moment de la chirurgie : remplacement et précautions
L’intervention sur le carter de distribution exige une méthodologie rigoureuse car cette pièce se trouve au carrefour de nombreux auxiliaires. Débutez par le démontage de la courroie d’accessoires, du damper de vilebrequin (souvent fixé par un boulon central serré entre 120 et 180 N·m selon les motorisations), et de tous les capteurs de position. Sur les moteurs à chaîne, il est impératif de bloquer la distribution avant retrait du carter pour éviter tout déphasage accidentel.
Le nettoyage des surfaces de jointure constitue l’étape critique. Utilisez une spatule en plastique pour éliminer les résidus de pâte anaérobie ou de joint papier sans rayer l’aluminium (profondeur de rayure maximale tolérée : 0,02 mm). Dégraissez ensuite avec un solvant non chloré (isopropanol ou nettoyant frein) et vérifiez l’absence de déformation du plan de joint avec une règle de précision et un jeu de cales d’épaisseur. Un écart supérieur à 0,10 mm impose le rectification du carter ou son remplacement.
Le choix du mode d’étanchéité dépend du constructeur : les moteurs japonais privilégient généralement les joints toriques en caoutchouc avec une fine couche de graisse silicone, tandis que les européens utilisent des pâtes anaérobies (type Loctite 574 ou équivalent) déposées en cordon continu de 2 à 3 mm de diamètre. Respectez impérativement les temps de polymérisation (souvent 1 heure de prise avant contact avec l’huile, 24 heures pour la résistance maximale). Le serrage s’effectue en trois passes : d’abord à 3 N·m pour le centrage, puis à 60% du couple final, et enfin au couple nominal (généralement 9-12 N·m pour les fixations M6) avec une clé dynamométrique calibrée.
| Type d’intervention | Fourchette de coût pièce (€) | Main-d’œuvre estimée (heures) | Coût total indicatif (€) |
|---|---|---|---|
| Carter alu moteur 4 cyl. simple | 45 – 120 | 2,5 – 3,5 | 280 – 450 |
| Carter avec pompe à eau intégrée | 150 – 350 | 4 – 5 | 550 – 850 |
| Carter composite moteur 3 cyl. turbo | 80 – 200 | 2 – 3 | 250 – 400 |
| Joint spi vilebrequin seul (sans dépose carter complet) | 15 – 40 | 1,5 – 2,5* | 120 – 220 |
| Carter moteur V6 transversal (dépose radiateurs nécessaire) | 200 – 450 | 6 – 8 | 750 – 1200 |
* Intervention par extraction du joint à l’aide d’un arrache-spécial sans démontage complet du carter, si l’accès le permet.
Interrogations techniques des propriétaires
Puis-je rouler avec un carter de distribution qui fuit légèrement ?
La tolérance à une microfuite dépend de son localisation et de votre capacité de surveillance. Une suintement léger (quelques gouttes par jour) au niveau du plan de joint inférieur, sans baisse perceptible du niveau d’huile entre deux vidanges (15 000 km), peut être temporairement surveillé à condition de vérifier le niveau hebdomadairement. Cependant, une fuite au niveau du joint spi de vilebrequin est plus préoccupante car l’huile goutte directement sur la courroie de distribution (si moteur à courroie) ou sur la courroie d’accessoires, provoquant leur dégradation prématurée et risquant une rupture. En présence de fuite, limitez les trajets autoroutiers longs où la dépression d’air peut aspirer l’huile vers l’embrayage (risque de patinage) et les organes de freinage. En dessous de 500 km avant réparation, assurez-vous de transporter un litre d’huile de réserve et vérifiez le niveau tous les 100 km.
Pourquoi mon carter neuf fuit-il toujours après montage ?
Cette pathologie résulte dans 80% des cas d’une erreur de procédure de montage. Le premier coupable est le serrage asymétrique : en fixant d’abord les vis latérales avant le centre, vous créez une déformation en « tonneau » du plan de joint qui empêche le contact uniforme. Le second facteur est l’utilisation d’une pâte à joint inadaptée ou trop vieillie (durée de conservation ouverte : 12 mois maximum) qui ne polymérise pas correctement sur les surfaces légèrement huileuses. Enfin, vérifiez que le carter aftermarket correspond exactement à votre millésime : sur certaines motorisations (comme les Renault K9K), les évolutions de pompe à vide ou de support d’alternateur ont modifié la géométrie du carter entre les années de fabrication, et un carter de phase 1 monté sur phase 2 ne s’aligne jamais parfaitement, créant un jeu de 0,3 à 0,5 mm sur le plan de joint. Dans ce cas, seul le remplacement par la référence exacte du VIN résoudra le problème.
Le carter d’origine est en plastique : vaut-il mieux opter pour l’aluminium aftermarket ?
La tentation est grande de remplacer un carter composite fissuré par une version en aluminium aftermarket vendue comme « renforcée », mais cette substitution comporte des risques. L’aluminium possède un module d’élasticité supérieur (70 GPa contre 3-4 GPa pour le PA6.6), ce qui modifie la rigidité apparente du bloc avant et peut transmettre davantage de vibrations à la chaîne de distribution, accélérant l’usure des tendeurs. De plus, les carters aftermarket en aluminium sont souvent des copies de fonderie de qualité variable (porosités, épaisseurs inhomogènes) et nécessitent parfois des adaptations des points de fixation. Le choix le plus sûr reste le carter composite d’origine constructeur (OEM) qui préserve les caractéristiques d’amortissement vibratoire initialement calculées par les bureaux d’études. N’optez pour l’aluminium que si vous êtes certains de la qualité de la fonderie (marques reconnues comme Elring, Corteco ou Victor Reinz) et si vous vérifiez scrupuleusement la planéité avant montage.
Le carter de distribution, bien que discret et souvent masqué par les auxiliaires périphériques, constitue un élément structural garantissant l’intégrité du système de distribution et l’étanchéité du lubrifiant moteur. Sa défaillance, initialement bénigne par une simple exsudation, peut évoluer vers une perte massive d’huile ou une contamination du circuit par le liquide de refroidissement. Une inspection régulière du compartiment moteur, particulièrement après les interventions de distribution, permet de détecter précocement les anomalies. Lors du remplacement, le respect absolu des couples de serrage et des temps de polymérisation des joints conditionne la pérennité de la réparation, transformant cette pièce de « simple tôle de protection » en garante de la longévité du moteur.
