Du courant alternatif au continu : la transformation électrique
Le chargeur embarqué, désigné OBC dans la nomenclature technique, constitue le trait d’union indispensable entre le réseau électrique domestique et la batterie haute tension du véhicule. Sa mission première consiste à convertir le courant alternatif (AC) délivré par les bornes de recharge ou les prises murales en courant continu (DC) assimilable par les accumulateurs lithium-ion. Cette transformation s’effectue en plusieurs étapes distinctes : redressement, correction du facteur de puissance, conversion isolée et filtrage final.
La puissance de charge varie selon les architectures. Les équipements monophasés développent généralement 3,7 kW ou 7,4 kW sur une tension de 230 V, tandis que les versions triphasées atteignent 11 kW (16 A par phase sur 400 V) voire 22 kW pour les configurations grand public les plus performantes. Le rendement énergétique d’un OBC moderne se situe entre 92 % et 95 %, le solde dissipé sous forme de chaleur nécessitant une gestion thermique rigoureuse. La fréquence de commutation des transistors IGBT ou MOSFET au silicium carbure (SiC) avoisine les 50 à 100 kHz, permettant de réduire le volume des inductances et condensateurs tout en maintenant une ondulation résiduelle inférieure à 5 %.
Sous le boîtier noir : architecture interne du convertisseur
L’anatomie d’un chargeur embarqué révèle une organisation modulaire où chaque sous-ensemble assure une fonction critique. Le pont redresseur initial, composé de diodes ou de thyristors commandés, transforme l’alternatif sinusoïdal en signal pulsé unidirectionnel. En aval, le circuit de correction du facteur de puissance (PFC) active aligne la phase du courant sur celle de la tension pour éviter les distorsions harmoniques et maximiser l’efficacité énergétique.
Le cœur du système réside dans le convertisseur résonnant LLC ou le transformateur flyback à découpage, isolant galvaniquement le secteur 230/400 V du circuit batterie (habituellement 400 V ou 800 V selon les plateformes). Cette isolation obligatoire, conforme aux normes ISO 6469-3, utilise des noyaux ferrite Mn-Zn avec entrefer précis de 0,2 à 0,5 mm pour minimiser les pertes par courants de Foucault. Le secondaire intègre un redresseur synchrone à diodes Schottky et un filtre LC constitué d’inductances à poudre de fer et de condensateurs céramique multicouches X7R.
La gestion thermique repose soit sur un radiateur aluminium ailetté avec ventilateur axial (débit 15 à 25 m³/h), soit sur un circuit de refroidissement liquide intégré au système de climatisation du véhicule. Les capteurs de température NTC (coefficient négatif de température) placés sur les semi-conducteurs et le transformateur surveillent en permanence les points chauds, déclenchant une dératation progressive au-delà de 75 °C et une coupure de sécurité à 95 °C.
Silicium, cuivre et circulation de fluide : les choix techniques
Les matériaux sélectionnés conditionnent directement la densité de puissance et la durabilité. Les transistors passent progressivement du silicium conventionnel au carbure de silicium (SiC) ou à l’azoture de gallium (GaN), offrant des tensions de claquage supérieures à 650 V et des résistances à l’état passant réduites de 30 %. Les pistes de circuit imprimé internes utilisent du cuivre électrolytique de 105 µm d’épaisseur avec revêtement étamé pour supporter des densités de courant de 20 A/mm² sans échauffement excessif.
Les variantes se distinguent par leur mode de refroidissement. Les OBC à air forcé dominent les segments citadins par leur simplicité mécanique, tandis que les versions liquides, connectées au vase d’expansion du véhicule, permettent des puissances supérieures à 11 kW dans des encombrements réduits (souvent moins de 8 litres de volume). Certains constructeurs adoptent des architectures bidirectionnelles (V2L ou V2H), permettant l’export de courant vers l’extérieur via un onduleur intégré délivrant 230 V sinusoïdal pur avec une distorsion harmonique totale inférieure à 3 %.
Quand la recharge s’interrompt : symptômes d’une fatigue avancée
Le chargeur embarqué présente généralement une durée de vie nominale de 150 000 à 200 000 kilomètres, mais plusieurs indices révèlent une dégradation prématurée de ses composants internes.
Déclenchements intempestifs du disjoncteur différentiel domestique
La cause réside souvent dans la dégradation des condensateurs de filtrage réseau (X2 et Y2) ou dans l’apparition de courts-circuits partiels entre les enroulements du transformateur d’isolement. La conséquence immédiate est une fuite de courant vers la terre supérieure à 30 mA, provoquant l’arrêt brutal de la recharge et la mise en sécurité du domicile. Ce phénomène s’aggrave par humidité ambiante ou salinité atmosphérique, particulièrement dans les régions littorales.
Réduction progressive de la puissance de charge
Un vieillissement des IGBT ou une dégradation des pâtes thermoconductrices entre les semi-conducteurs et le dissipateur entraînent une élévation de la température de jonction. Le contrôleur électronique détecte alors les seuils thermiques et limite automatiquement l’intensité pour préserver les composants, réduisant par exemple une charge 7,4 kW à 3,7 kW puis à 1,8 kW. Conséquence directe : le temps de recharge double ou triple, dégradant l’expérience utilisateur et masquant souvent une défaillance imminente du module de puissance.
Codes défaut irréversibles et verrouillage du système
La corruption de la mémoire EEPROM contenant les cartographies de charge ou la défaillance du processeur de gestion (MCU) provoquent des erreurs de communication avec le BMS (Battery Management System). Le véhicule affiche alors un avertissement lumineux permanent et refuse toute prise de charge, même sur bornes rapides en courant continu qui contournent théoriquement l’OBC. Cette situation immobilise le véhicule jusqu’à intervention, car la sécurité électrique interdit toute tentative de recharge sans validation du handshake initial entre les contrôleurs.
Multimètre et lecture de codes : audit du système
Le diagnostic préliminaire accessible à un utilisateur averti nécessite quelques précautions élémentaires mais strictes, le système étant sous tension mortelle (jusqu’à 400 V continu en interne même après débranchement du secteur). Avant toute manipulation, il faut débrancher la fiche de service de la batterie haute tension et attendre cinq minutes pour la décharge des condensateurs de liaison.

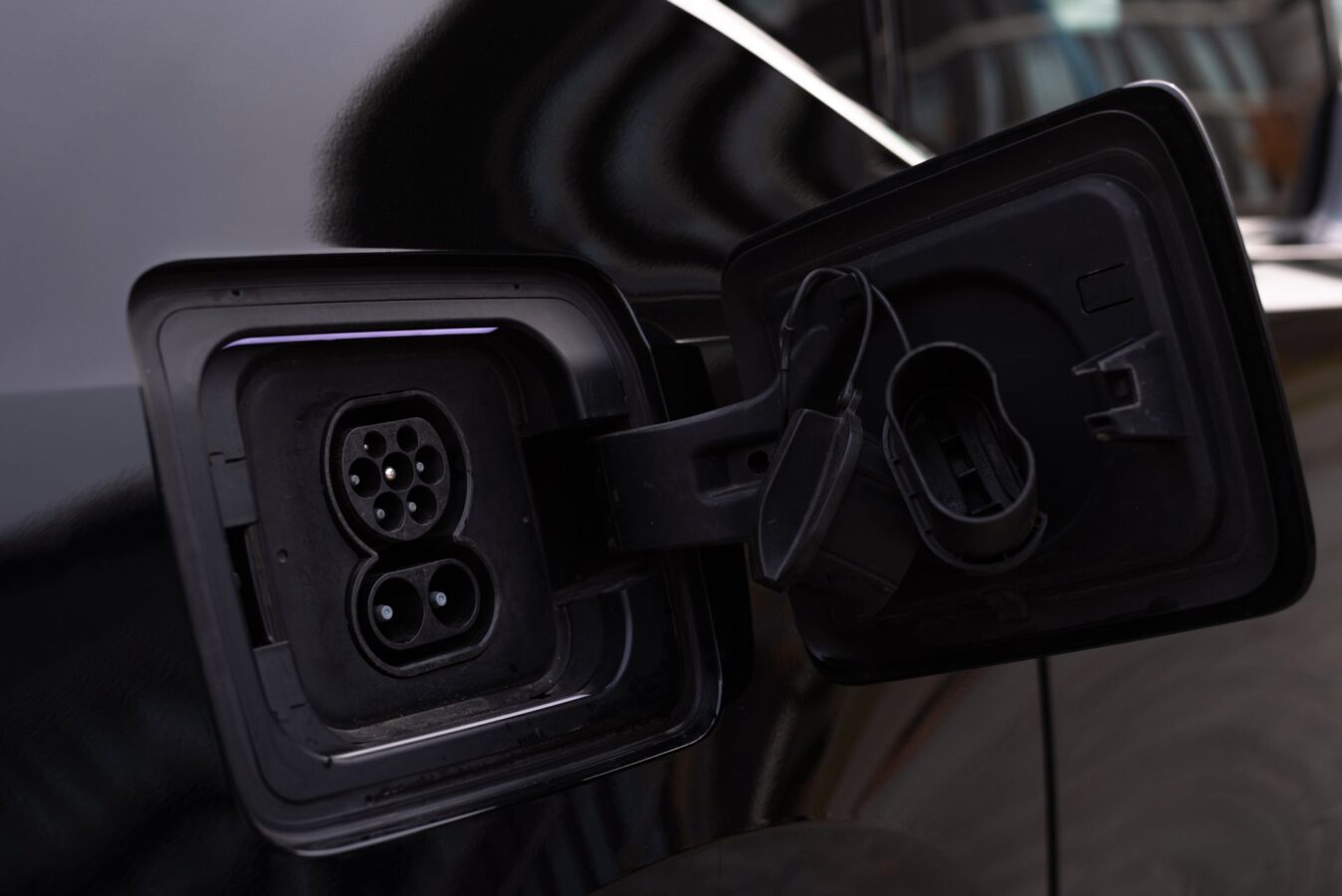

Première étape : vérification des fusibles de protection du circuit de charge, généralement situés dans le compartiment moteur (fusibles à cartouche 40 A ou 50 A). Une continuité nulle indique un défaut en aval. Deuxième étape : contrôle visuel du connecteur de type 2 ou CCS sur le véhicule, recherchant des brûlures, de l’oxydation verte sur les broches PP (proximity) et CP (control pilot), ou des déformations mécaniques empêchant le verrouillage correct du câble.
Troisième étape : mesure de la résistance d’isolement avec un mégohmmètre 500 V entre les bornes HV+ et HV- du connecteur côté batterie et la masse caisse. Une valeur inférieure à 1 MΩ révèle un défaut d’isolement interne. Quatrième étape : lecture des codes défaut via l’OBD-II avec un appareil compatible protocole UDS (Unified Diagnostic Services), recherchant les codes P0A08 (chargeur embarqué performance), P0AA6 (défaut d’isolement) ou U1118 (communication chargeur-BMS interrompue).
Remplacement ou réparation : arbitrage technique
L’intervention sur un OBC défectueux se heurte à la politique des constructeurs qui considèrent généralement ce composant comme non réparable hors circuit imprimé de substitution. Cependant, certains électroniciens spécialisés proposent le remplacement individuel des condensateurs électrolytiques gonflés, des IGBT fissurés ou du ventilateur de refroidissement (coût réduit de 60 % par rapport à l’unité neuve), sous réserve de disposer d’un banc de test HV pour valider l’étanchéité galvanique après intervention.
Le remplacement complet impose le respect d’un couple de serrage précis pour les connecteurs haute tension : 8 Nm pour les cosses M6, 12 Nm pour les cosses M8, avec application d’une graisse contact cuivre pour éviter la corrosion électrolytique. Le démontage nécessite souvent l’abaissement du pack batterie ou l’accès par la face avant du véhicule suivant les architectures. La procédure d’apprentissage post-remplacement oblige à réinitialiser les compteurs de charge/décharge et à calibrer les seuils de température via l’outil de diagnostic constructeur.
Coûts indicatifs :
| Type d’intervention | Fourchette basse (€) | Fourchette haute (€) |
| Diagnostic électronique complet sur banc | 80 € | 150 € |
| Remplacement condensateurs/refroidisseur (réparation) | 400 € | 700 € |
| OBC neuf constructeur (3,7 à 7,4 kW) | 900 € | 1 400 € |
| OBC neuf constructeur (11 à 22 kW triphasé) | 1 600 € | 2 500 € |
| Main d’œuvre remplacement (hors calage batterie) | 200 € | 400 € |
| Main d’œuvre avec dépose batterie | 450 € | 650 € |
Interrogations techniques courantes
Pourquoi mon véhicule recharge-t-il plus lentement en hiver alors que la batterie n’est pas froide ?
L’OBC intègre une protection thermique qui réduit la puissance lorsque la température ambiante descend sous 0 °C, non pas à cause de la batterie, mais pour préserver les condensateurs électrolytiques dont l’ESR (résistance série équivalente) augmente considérablement par grand froid, risquant de provoquer une surchauffe localisée dans le convertisseur DC/DC. Le système privilégie alors une charge lente mais stable plutôt qu’une sollicitation thermique des semi-conducteurs.
Peut-on installer un chargeur plus puissant que celui d’origine pour accélérer la recharge ?
La substitution par un OBC de puissance supérieure est techniquement possible mais rarement viable économiquement. Elle nécessite le remplacement simultané du câblage haute tension (section passant de 6 mm² à 10 mm² ou 16 mm²), du contacteur de charge, et souvent une mise à jour du logiciel BMS pour accepter des courants de charge accrus. Sur certains modèles, le chargeur détermine également la puissance maximale acceptée par le port de charge physique, rendant l’upgrade matériellement impossible sans modification de la carrosserie.
Quelle est la consommation électrique de l’OBC en lui-même lors d’une charge ?
Hors rendement de conversion, l’électronique de commande, les ventilateurs et les pompes de refroidissement consomment entre 150 W et 300 W selon les architectures. Sur une charge complète de 50 kWh, cette consommation parasite représente donc 0,5 à 1 kWh supplémentaire facturé mais non stocké dans la batterie. Les modèles récents à semi-conducteurs SiC réduisent cette consommation auxiliaire grâce à une meilleure efficacité thermique et à des ventilateurs à vitesse variable commandés en PWM.
Le chargeur embarqué constitue un élément stratégique de la chaîne énergétique électrique, souvent méconnu mais déterminant pour la fiabilité quotidienne du véhicule. Sa maintenance préventive se limite principalement à la surveillance des joints de connecteurs et à l’aspiration régulière des dissipateurs thermiques, tandis que son remplacement, bien que coûteux, garantit la pérennité du système de traction sur la longue durée. Comprendre ses signaux de faiblesse permet d’anticiper les pannes immobilisantes et d’optimiser les coûts de maintenance dans la logique d’une mobilité électrique maîtrisée.
