Le signal mécanique et électrique en harmonic
Le clignotant constitue l’interface lumineuse essentielle entre le conducteur et l’environnement routier. Réglementé par la convention de Vienne sur la circulation routière et les directives européennes ECE R48, cet indicateur de changement de direction émet une lumière intermittente ambre à une fréquence strictement codifiée : 90 pulsations par minute, avec une tolérance de ± 30 cycles. Cette cadence de 1,5 Hz garantit une perception optimale par le cortex visuel humain sans provoquer de fatigue oculaire.
Le fonctionnement repose sur une alternance commandée entre deux états électriques. En position repos, le circuit reste ouvert. L’activation via la manette de commande sous le volant ferme le circuit 12 volts continu vers la centrale clignotante, généralement située dans le compartiment moteur ou derrière le tableau de bord. Cette centrale génère une interruption rythmique du courant par deux technologies distinctes : le relais thermique à bilame ou le module électronique à base de circuit intégré de type NE555 ou microcontrôleur dédié. Le relais thermique utilise une résistance chauffante qui dilate une lame bimétallique jusqu’à rupture du contact, provoquant l’extinction ; le refroidissement rétablit alors la continuité. Les systèmes modernes utilisent des transistors Mosfet commandés par oscillateur pour une précision temporelle supérieure et une absence de claquement mécanique.
Le circuit dédié supporte généralement une charge de 42 watts côté véhicule (deux ampoules de 21 watts en parallèle pour la signalisation avant et arrière), avec une intensité nominale de 3,5 ampères sous 12 volts. La centrale intègre une surveillance de charge : toute variation d’ampérage détectée modifie la fréquence de clignotement pour alerter le conducteur d’une défaillance.
Sous la glace : architecture d’un indicateur de changement de cap

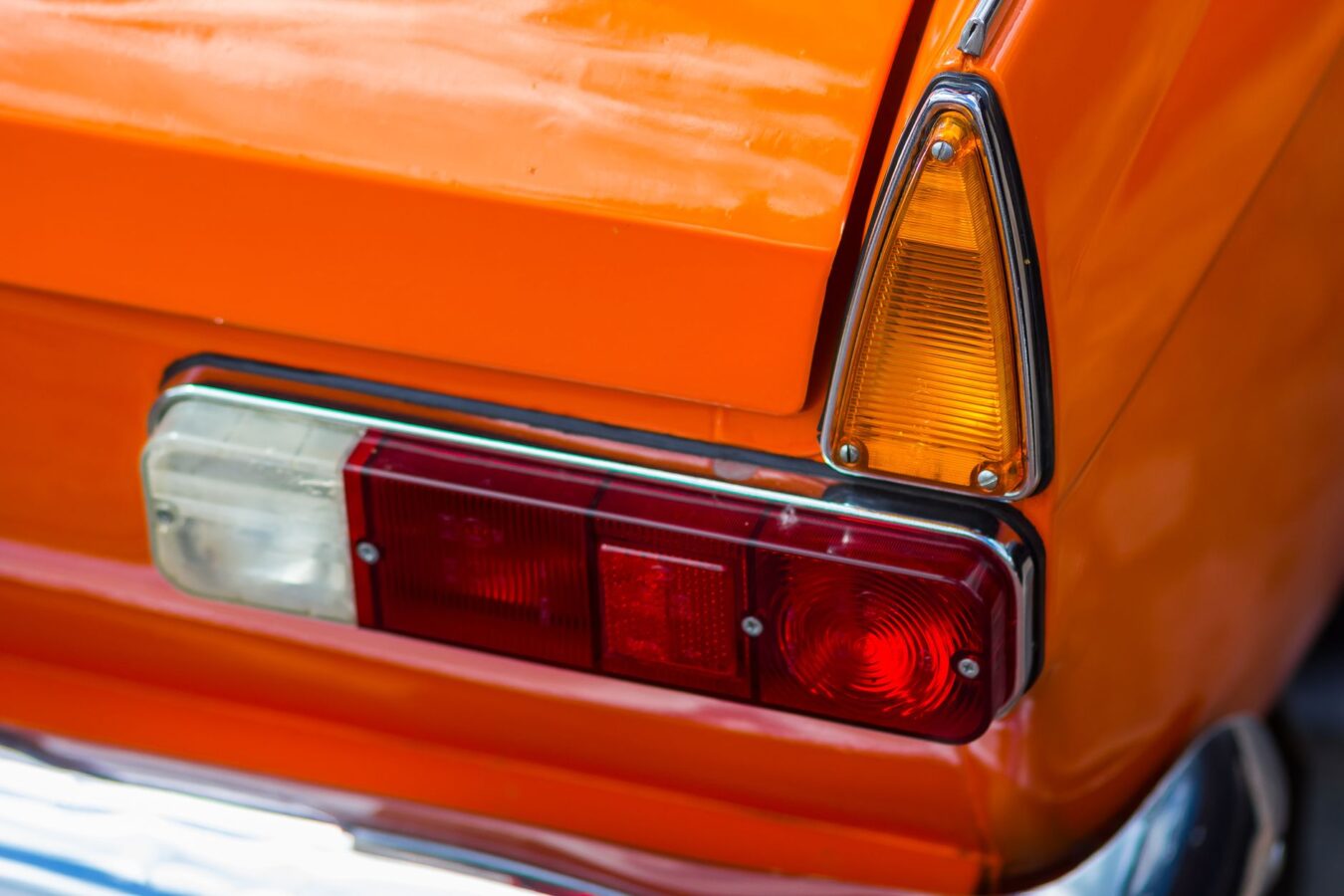

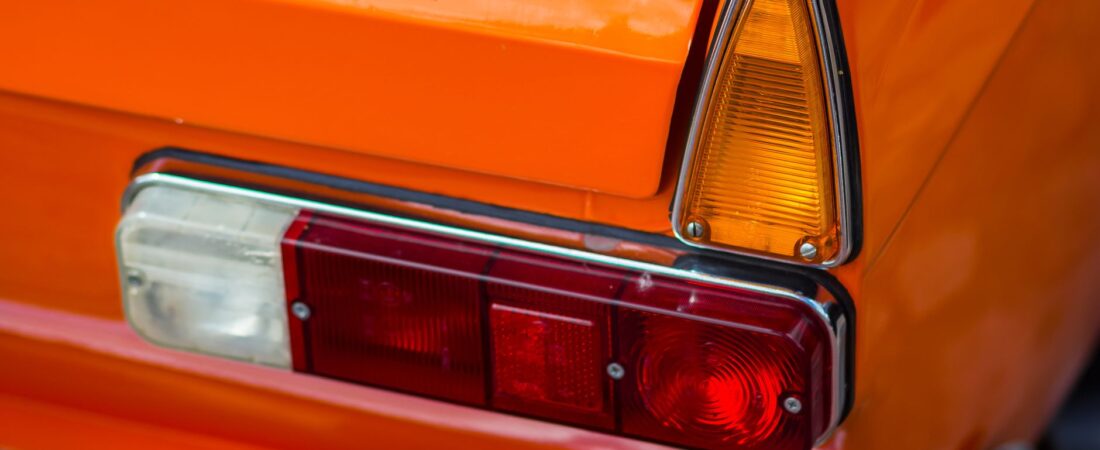

L’optique de clignotant se décompose en plusieurs strates fonctionnelles. La base structurelle consiste en un boîtier ABS ou polycarbonate résistant aux chocs et aux UV, fixé sur la carrosserie par trois à quatre points d’ancrage avec des vis à empreinte cruciforme ou Torx T20, serrées à un couple de 4 à 6 Nm. L’étanchéité repose sur un joint en mousse EPDM ou un compound silicone injecté entre le boîtier et le verre.
Le verre ou polycarbonate transparent externe intègre des lentilles de focalisation striées à 45 degrés pour orienter la lumière vers l’arrière et l’avant selon un angle de diffusion horizontal de 80 degrés et vertical de 15 degrés, conformément à l’homologation ECE. À l’intérieur, le réflecteur parabolique en ABS chromé vaporisé aluminium concentre les rayons lumineux. La source lumineuse s’insère dans une douille moulée en bakélite ou PBT résistant à la chaleur.
Le culot de l’ampoule obéit à la norme BAU15s (broche décalée à 150 degrés) pour les feux de 21 watts, différencié du BA15s symétrique utilisé pour les feux de position de 5 watts afin d’éviter toute inversion accidentelle. Deux languettes métalliques en cuivre étamé assurent le contact électrique, retenues par un système de baïonnette quart de tour. Le filage interne utilise du cuivre section 0,75 mm² gainé PVC, raccordé à la centrale via un connecteur étanche type Superseal ou un simple domino selon l’ancienneté du véhicule.
Du filament à la diode : les technologies de signalisation latérale
L’évolution des matériaux a profondément modifié la physiologie du clignotant. Les ampoules à filament de tungstène sous atmosphère inerte (argon/azote) dominent encore le parc roulant. Le filament d’une PY21W (peak yellow) mesure 0,03 mm de diamètre et porte à 2700 °C lors du fonctionnement, avec une durée de vie moyenne de 1000 heures. La teinte orange provient d’un revêtement de dichroïque sur l’enveloppe de verre borosilicate ou d’un verre teinté dans la masse.
Les modules LED (diodes électroluminescentes) représentent la seconde génération, offrant une montée en luminosité instantanée (0,01 seconde contre 0,15 seconde pour l’incandescence) et une consommation divisée par dix (2 watts contre 21). Cependant, la faible résistance électrique des LED perturbe les centrales thermiques conçues pour une charge de 3,5 ampères. L’installation nécessite alors l’ajout de résistances ballasts de 50 ohms 25 watts montées en parallèle, ou le remplacement de la centrale par un modèle électronique compatible basse consommation.
Une variante émergente utilise des guides de lumière en PMMA (polyméthacrylate de méthyle) associés à une unique LED de puissance située à l’extrémité du bloc optique, créant une signature lumineuse linéaire distinctive. Les véhicules premium intègrent désormais des matrices OLED permettant des animations séquentielles (défilement latéral), bien que la réglementation française impose strictement que la phase allumée reste supérieure à la phase éteinte dans le cycle.
Quand le rythme s’emballe : symptômes et défaillances
La cadence accélérée : hyperclignotement d’une aile
Lorsque la fréquence passe brutalement de 90 à 120-140 cycles par minute, la centrale détecte une chute de charge électrique sur l’un des quatre circuits (avant gauche, arrière gauche, avant droit, arrière droit). La cause première réside dans la rupture du filament d’une ampoule PY21W ou la défaillance d’une LED sans résistance de compensation. L’ampérage chute alors à 1,7 ampère au lieu de 3,5, modifiant le cycle thermique du bilame ou la fréquence de l’oscillateur électronique. Conséquence immédiate : l’homologation du véhicule n’est plus conforme (fréquence hors tolérance ± 30 coups/minute), exposant le conducteur à une verbalisation de classe 4 (135 € d’amende) et un retrait de points, tout en réduisant la visibilité du signal pour les usagers situés dans l’angle mort.
Le silence complet : absence de signalisation bilatérale
Un appui sur la manette ne produisant aucun éclairage ni sonore (clic du relais) indique une rupture totale du circuit amont. La cause physique se situe au niveau du fusible dédié, généralement un 10 ampères (bleu) dans le boîtier à lames situé près de la batterie ou sous le tableau de bord. Alternativement, la masse commune des optiques peut être oxydée (résistance de contact supérieure à 5 ohms) ou la centrale clignotante peut présenter un défaut de soudure interne sur son circuit imprimé. Conséquence : l’absence totale de signalement de manœuvre transforme chaque changement de direction en infraction au code de la route (article R413-14) et multiplie par cinq le risque de collision latérale lors des dépassements ou insertion sur voie rapide.
L’intermittence erratique : instabilité du cycle lumineux
Un clignotement haché, aléatoire ou s’interrompant au bout de deux cycles révèle un contact électrique résistif. La cause technique provient généralement de l’oxydation des contacts cuivre/étain dans la douille d’ampoule, créant une résistance parasite de 2 à 10 ohms, ou d’un connecteur ISO mal encliqueté subissant des vibrations moteur. Sur les véhicules anciens à relais thermique, un condensateur de filtrage dégradé (fuite de 100 µF au lieu de 220 µF nominaux) provoque des variations de constante de temps. Conséquence : le signal perçu par les autres conducteurs devient ambigu, interprété comme une hesitation ou un dysfonctionnement volontaire, réduisant la coopération routière et augmentant le stress du conducteur suivi.
Le feu figé : passage en mode fixe anormal
L’optique s’illumine en continu sans extinction cyclique, parfois avec une luminosité réduite. Cette anomalies résulte d’un court-circuit interne dans la centrale clignotante (soudure cold joint créant une pont entre les bornes 49 et 49a) ou d’une inversion de polarité lors du remplacement d’une ampoule LED non polarisée. Sur certains modèles, un défaut de masse (câble de masse sectionné de 0,75 mm²) force le retour du courant par le filament du feu de position adjacent, alimentant le clignotant en permanence via un circuit parasite. Conséquence : la confusion avec un feu de position ou de croisement engendre une méconnaissance des intentions du conducteur, particulièrement dangereuse aux carrefours à sens giratoire où la priorité dépend de la signalisation de sortie.
À la recherche de la panne : protocole de diagnostic
Le diagnostic requiert un multimètre numérique et une lampe témoin de test. Commencez par vérifier l’intégrité des fusibles sans vous fier à l’inspection visuelle : mesurez la continuité avec le buzzer du multimètre entre les deux plots du porte-fusible. Ensuite, accédez à l’optique défaillant : démontez les fixations (couple de dépose 4 Nm pour les vis plastique) et extrayez la douille. Contrôlez la résistance de l’ampoule : une PY21W neuve affiche 6,8 ohms (loi d’Ohm : R = U²/P = 144/21). Une valeur infinie confirme le filament coupé.
Pour tester la centrale, placez le multimètre en mode ampéremètre série sur le fil 49a (sortie vers les feux). La consommation doit afficher 3,5 ampères ± 0,2 avec charge normale. Si la centrale émet un claquement régulier mais aucun ampérage ne sort, le relais interne est oxydé. Sur les véhicules équipés de système de contrôle embarqué (OBD2), connectez une valise de diagnostic : les codes défaut B1210 à B1219 concernent spécifiquement les circuits de clignotant.
Vérifiez la masse de l’optique en mesurant la tension entre la borne négative de la batterie et le boîtier du feu : vous devez lire moins de 0,1 volt avec le clignotant activé. Une chute de tension supérieure à 0,5 volt indique une résistance de masse excessive à traiter par ponçage du point de masse et réapplication de graisse conductrice au cuivre.
Intervention et remplacement : gestes techniques
Remplacez toujours les ampoules par paire (gauche/droite) pour conserver une symétrie de couleur et d’intensité lumineuse. Ne touchez jamais l’enveloppe de verre avec les doigts : le gras cutané crée des points chauds réduisant la durée de vie de 40 %. Utilisez une toilette imprégnée d’alcool isopropylique pour dégraisser avant insertion. Lors du remplacement d’une centrale électronique, débranchez la borne négative de la batterie (couple de serrage 8 Nm à la reconnexion) pour éviter tout court-circuit lors de la manipulation du faisceau.
Pour les montages LED, calculez la résistance ballast nécessaire selon la formule R = (Ualim – Uled) / Iled. Pour deux LED de 2 watts sous 12 volts, ajoutez une résistance de 8 ohms 20 watts en parallèle sur chaque circuit. Fixez ces résistances sur une surface métallique (aile ou longeron) via une pastille thermoconductrice, car elles dissipent 18 watts en chaleur. Respectez le sens de polarité : la broche centrale de la douille BAU15s correspond au +12 volts, la broche latérale à la masse.
Après intervention, validez la fréquence avec un chronomètre : 40 clignotements doivent s’écouler en exactement 26,6 secondes (± 2 secondes de tolérance). Vérifiez l’étanchéité des optiques après lavage haute pression : aucune buée ne doit apparaître à l’intérieur sous peine de dégradation prématurée du réflecteur.
| Prestation / Pièce | Gamme économique (€) | Gamme constructeur (€) | Main d’œuvre associée (€) |
|---|---|---|---|
| Ampoule PY21W (unité) | 3 – 6 | 8 – 15 | 15 – 25 (diagnostic inclus) |
| Kit LED avec résistances (les 2 côtés) | 25 – 45 | 80 – 150 | 40 – 60 (paramétrage centrale) |
| Centrale clignotante thermique | 12 – 25 | 35 – 60 | 30 – 50 (remplacement) |
| Centrale électronique programmable | 30 – 60 | 90 – 140 | 40 – 70 (codage calculateur) |
| Optique complet avant (montage) | 60 – 120 | 200 – 450 | 80 – 120 (réglage phasage) |
| Réparation faisceau / masse | 10 – 20 (cosses) | N/A | 50 – 90 (recherche panne) |
Interrogations des conducteurs : précisions techniques
Pourquoi le rythme s’emballe-t-il après changement d’ampoule ?
Ce phénomène d’hyperclignotement survient lors de l’installation d’une ampoule à LED sans adaptateur électronique ou lors d’une erreur de référence. Les centrales thermiques sont calibrées pour une charge spécifique de 42 watts par côté (deux ampoules de 21 watts). Une LED ne consommant que 2 watts, la centrale interprète cette chute comme une ampoule grillée et accélère le cycle pour alerter le conducteur. Solution : installer des résistances de charge de 50 ohms 25 watts en parallèle sur chaque feu LED, ou remplacer la centrale par un modèle électronique à détection de courant par effet Hall, programmable selon la charge réelle via un câble de diagnostic OBD.
Les clignotants à LED nécessitent-ils toujours une modification électrique ?
Non, à condition que le véhicule soit d’origine équipé de LED ou que vous utilisiez des ampoules LED “anti-erreur” intégrant leur propre résistance interne. Ces dernières simulent la consommation d’une ampoule à filament (21 watts) via une puce électronique intégrée à la douille. Cependant, ces modèles génèrent une chaleur importante au niveau du culot (70 à 90 °C) et nécessitent une douille en céramique plutôt qu’en plastique pour éviter la fusion. Sur les véhicules récents (après 2015) disposant d’une centrale électronique d’origine, le remplacement direct est généralement possible sans adaptation, le calculateur de bord gérant automatiquement la variation d’ampérage.
Peut-on conduire légalement avec un seul clignotant fonctionnel ?
Non. L’article R313-14 du code de la route impose deux feux indicateurs de direction avant et deux à l’arrière, fonctionnant simultanément et de manière synchrone sur chaque côté du véhicule. Un seul feu défectueux (avant ou arrière) constitue une contravention de 4ème classe (135 €) et l’immobilisation immédiate du véhicule si le défaut est constaté lors d’un contrôle routier. En cas de panne en cours de route, utilisez les signaux de détresse (feux de détresse) qui bypassent la centrale classique pour alimenter simultanément les quatre optiques, assurant une signalisation minimale jusqu’au garage le plus proche, dans la limite de la distance strictement nécessaire (généralement tolérée jusqu’à 5 km en agglomération).
Le clignotant, bien que modeste dans sa conception, demeure un système de sécurité active critique dont la fiabilité électrique et mécanique conditionne directement la sécurité collective. Sa maintenance préventive—vérification mensuelle de la fréquence et inspection annuelle des douilles—évite les désagréments juridiques et garantit une communication lumineuse sans ambiguïté dans l’espace routier.
