Le compresseur de climatisation constitue l’organe moteur du circuit frigorifique automobile. Sans cette pièce mécanique souvent méconnue, le réfrigérant ne pourrait pas changer d’état pour absorber la chaleur de l’habitacle. Installé généralement sur le flanc avant du moteur thermique, il convertit l’énergie de rotation de la courroie d’accessoires en pression thermodynamique, assurant ainsi le transfert de calories vers l’extérieur du véhicule.
Le cœur pulsatile du circuit frigorifique
Le rôle premier du compresseur consiste à aspirer le réfrigérant gazeux basse pression (entre 2 et 4 bars) en provenance de l’évaporateur situé dans l’habitacle, puis à le comprimer fortement pour l’expulser vers le condensateur. Cette compression brutale élève la pression à des valeurs comprises entre 15 et 25 bars, selon la température extérieure et le type de fluide (R134a ou R1234yf), tout en augmentant simultanément la température du gaz à plus de 80 °C. Ce phénomène thermodynamique permet au fluide de céder sa chaleur au travers des ailettes du condensateur, passant ainsi de l’état gazeux à l’état liquide sous haute pression.
Le fonctionnement repose sur un cycle continu régi par l’embrayage magnétique. Lorsque le conducteur active la climatisation, la bobine électromagnétique située au centre de la poulie crée un champ magnétique qui attire un plateau frictionnel contre la poulie en rotation. Ce contact mécanique solidarise alors le vilebrequin interne du compresseur avec la courroie d’accessoires, entraînant la compression. L’arrêt de l’alimentation électrique interrompt le champ magnétique : un jeu de ressorts désolidarise le plateau, libérant ainsi le compresseur qui cesse de tourner tout en laissant la poulie libre sur ses roulements.

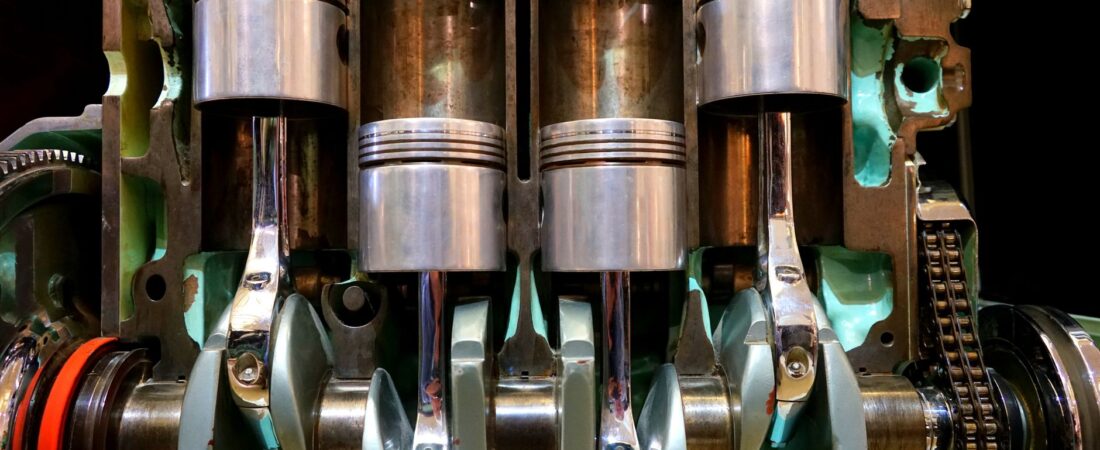

Architecture interne : pistons, spirales et mécanismes de compression

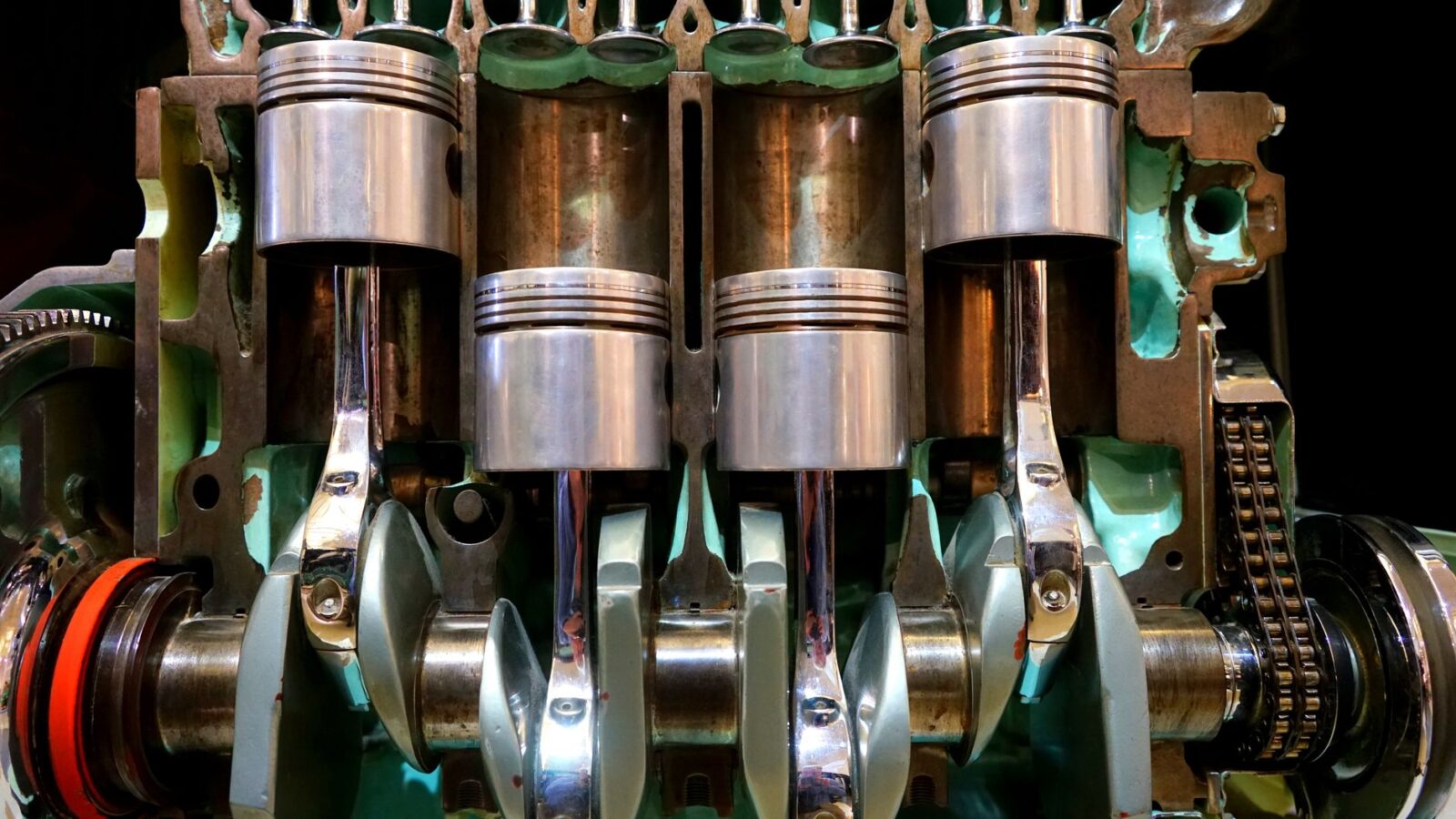

L’anatomie du compresseur varie selon sa technologie, mais la structure générale comprend toujours un carter en alliage d’aluminium moulé sous pression, des chambres de compression, un système de distribution et un arbre de transmission. Dans les modèles à pistons axiaux — les plus répandus sur les véhicules thermiques — le vilebrequin actionne cinq à sept pistons disposés en étoile autour d’un coulisseau incliné (swash plate). Chaque piston se déplace alternativement dans un cylindre usiné avec une tolérance de quelques microns, comprimant le gaz réfrigérant via des soupapes à lamelles en acier inoxydable qui s’ouvrent à des pressions précises.
Les compresseurs à spirale (ou scroll), privilégiés sur les modénatures récentes et les véhicules hybrides, adoptent une géométrie différente. Deux spirales imbriquées, l’une fixe et l’autre orbitale, piègent le gaz dans des poches de plus en plus réduites vers le centre, réalisant une compression continue sans mouvement alternatif. Cette conception réduit les vibrations et améliore le rendement énergétique, tout en permettant une variation de cylindrée par régulation interne de la course orbitale.
Quelle que soit la technologie, l’étanchéité entre l’arbre tournant et le carter s’effectue via un joint spi en fluorocarbone (Viton) capable de résister aux agressions chimiques du réfrigérant et de l’huile de synthèse (PAG ou POE). Le carter contient également une quantité d’huile spécifique — généralement entre 120 et 250 millilitres selon le modèle — qui lubrifie les parties mécaniques tout en participant à l’étanchéité des segments de piston.
Fonte, aluminium et bobines électriques : le choix des matériaux
La construction du compresseur mobilise des alliages d’aluminium à haute résistance (séries 3000 et 4000) pour le carter et les culasses, garantissant une légèreté essentielle pour minimiser les inerties sur la courroie d’accessoires. Les pistons, quant à eux, sont généralement en alliage d’aluminium avec revêtement téflon ou graphite pour réduire le frottement contre les parois des cylindres. Les vilebrequins des modèles robustes utilisent encore de la fonte nodulaire traitée thermiquement, capable de supporter des couples de serrage de bielles dépassant les 15 Nm.
L’embrayage magnétique représente une sous-assembly complexe. La bobine électrique, enfilée dans le carter avant, comprend environ 250 à 400 spires de fil de cuivre émaillé isolé par une résine thermodurcissable. Le plateau d’embrayage, en acier laminé, présente une surface de friction garnie de matériau organométallique similaire aux garnitures d’embrayage de boîte de vitesses, conçu pour supporter des températures de surface dépassant temporairement les 200 °C lors des enclenchements fréquents.
Les variantes récentes incluent les compresseurs électriques à courant continu haute tension (400 V) pour véhicules hybrides et électriques. Ces unités, dépourvues d’embrayage mécanique, utilisent un moteur électrique brushless intégré qui permet une modulation continue de la vitesse de rotation entre 800 et 8 600 tr/min, indépendamment du régime moteur thermique.
Quand le compresseur suffoque : symptômes et mécanismes de défaillance
La dégradation du compresseur ne survient jamais brutalement sans signes avant-coureurs. Chaque symptôme révèle un mécanisme d’usure spécifique qu’il convient d’interpréter rapidement pour éviter la contamination totale du circuit frigorifique.
Huile noire et fuites au joint d’étanchéité
Une trace huileuse noirâtre autour de l’arbre central ou des raccords de tuyauterie indique une dégradation du joint spi ou des joints toriques d’étanchéité. Cette fuite résulte souvent d’une surcharge en huile du circuit ou d’une présence d’acide fluorhydrique formé par décomposition du réfrigérant en présence d’humidité. Conséquence immédiate : le manque de lubrification provoque un grippage des coussinets de bielle, entraînant la destruction mécanique du vilebrequin et l’envoi de copeaux métalliques dans l’ensemble du circuit, nécessitant le remplacement de l’évaporateur et du déshydrateur.
Cliquetis métalliques sous le capot à l’accélération
Des bruits de cognement réguliers, amplifiés lors des reprises de régime, traduisent un jeu excessif entre pistons et cylindres ou l’usure des coussinets de bielle. Ce phénomène apparaît généralement après 150 000 à 200 000 kilomètres sur les moteurs diesel à vibrations prononcées, ou suite à une mise à sec momentanée du compresseur (fuite d’huile non détectée). La conséquence mécanique majeure réside dans le risque de blocage soudain de l’arbre, provoquant la rupture de la courroie d’accessoires et l’arrêt immédiat de la pompe de direction assistée et de l’alternateur.
Refroidissement saccadé et cycles de mise en route trop fréquents
Une climatisation qui souffle frais par intermittence, avec des cycles d’enclenchement/déclenchement inférieurs à 30 secondes, signale souvent une fuite interne des soupapes du compresseur ou une régulation de cylindrée défectueuse. Cette compression inefficace maintient des pressions déséquilibrées entre haute et basse pression, forçant le pressostat à couper l’alimentation pour protéger le circuit. En continu, ce fonctionnement anarchique surcharge l’embrayage magnétique par démarrages fréquents, réduisant l’espérance de vie de la bobine électrique et usant prématurément la garniture de friction.
Embrayage magnétique qui patine sans entraîner le vilebrequin
Si la poulie tourne normalement mais que le centre de l’embrayage reste immobile ou tourne avec un glissement perceptible, l’entrefer (airgap) entre plateau et poulie a dépassé la valeur limite de 0,6 mm, ou la garniture de friction est vitrifiée par surchauffe. Causé par un manque de tension de courroie ou une bobine affaiblie (résistance interne augmentée), ce patinage génère une élévation de température localisée qui peut déformer le carter avant et endommager irrémédiablement le roulement de poulie.
Diagnostic sans démontage : pistes à vérifier soi-même
Avant toute intervention mécanique, plusieurs vérifications simples permettent d’orienter le diagnostic. Commencez par contrôler la tension électrique aux bornes de la bobine d’embrayage lorsque la climatisation est sollicitée : un multimètre doit afficher une valeur comprise entre 11,8 et 14,2 volts. Une tension correcte accompagnée d’un non-fonctionnement de l’embrayage incrimine généralement la bobine elle-même (résistance nominale entre 2,5 et 4,5 ohms selon les modèles) ou l’entrefer magnétique.
Contrôlez ensuite la pression statique du circuit à l’aide de manomètres raccordés sur les ports de service haute et basse pression. À 20 °C ambiante, le R134a doit afficher une pression équilibrée d’environ 4,8 à 5,2 bars. Une pression nulle ou très basse révèle une fuite majeure, tandis qu’un différentiel de pression anormal entre haute et basse côtés (supérieur à 3 bars au repos) suggère une obstruction interne ou une soupape bloquée ouverte.
Vous pouvez également vérifier le jeu axial de la poulie en saisissant celle-ci fermement et en tentant de la déplacer latéralement. Un dépassement de 0,5 mm indique une usure des roulements de poulie, précurseur d’une rupture mécanique. Enfin, observez le verre de liquide réfrigérant (s’il est présent sur votre modèle) : des bulles persistantes en régime stabilisé traduisent un manque de charge ou une fuite au niveau du compresseur.
Réparation ou remplacement : choix techniques et protocoles
L’intervention sur un compresseur défectueux ne tolère aucune improvisation. La première étape consiste toujours en une récupération totale du réfrigérant par une station de climatisation agréée — rejeter le fluide dans l’atmosphère constitue une infraction pénale sanctionnée par 1 500 € d’amende. Après dépose du compresseur, vidangez méticuleusement l’huile résiduelle et mesurez son volume : une quantité inférieure à 50 % de la capacité nominale confirme une fuite interne ou externe.
Le remplacement du seul embrayage magnétique constitue une réparation économiquement viable lorsque le mécanisme interne est sain. Cette opération exige un extracteur spécifique pour retirer la poulie sans endommager le roulement, puis un outil de calage pour régler l’entrefer entre 0,3 et 0,6 mm par ajout ou retrait de cales d’épaisseur. Le couple de serrage de l’écrou central de l’embrayage doit respecter strictement la valeur constructeur, généralement entre 18 et 35 Nm selon les diamètres d’arbre.
En cas de défaillance interne, le remplacement du compresseur complet s’impose. Privilégiez impérativement le changement simultané du déshydrateur (bouteille déshydratante) et de l’expanseur, car les résidus métalliques ou l’humidité présents dans l’ancien circuit contamineront irrémédiablement le neuf. Le rinçage du circuit avec un solvant spécifique et le tirage au vide pendant au moins 45 minutes à une pression inférieure à 0,8 mbar constituent des étapes indispensables avant la recharge en fluide neuf et huile PAG de viscosité adaptée (ISO 46 ou 100 selon les constructeurs).
Investissement et tarifs : ce qu’il faut prévoir
| Prestation ou pièce | Fourchette basse (€) | Fourchette haute (€) | Notes techniques |
|---|---|---|---|
| Compresseur neuf origine constructeur | 350 | 850 | Selon cylindrée et technologie (piston vs scroll) |
| Compresseur échange standard | 180 | 450 | Caution comprise, pièce reconditionnée |
| Kit embrayage magnétique seul | 65 | 150 | Inclut bobine, poulie et plateau |
| Main d’œuvre remplacement complet | 140 | 320 | 2,5 à 4 heures selon accessibilité moteur |
| Déshydrateur / Bouteille filtrante | 45 | 120 | Obligatoire avec tout remplacement de compresseur |
| Huile PAG ou POE | 15 | 35 | 120 à 200 ml selon modèle |
| Recharge R134a (500g) | 50 | 90 | Prix variable selon station service |
| Recharge R1234yf (500g) | 120 | 180 | Fluide nouveau, coût élevé |
| Diagnostic complet station | 40 | 80 | Contrôle fuites UV et pressions |
Interrogations techniques des automobilistes
Peut-on circuler avec un compresseur grippé sans climatisation ?
Oui, à condition que la poulie d’embrayage soit dotée d’une roue libre interne fonctionnelle ou que vous déposiez la courroie d’accessoires si le compresseur est solidaire de celle-ci. Sur de nombreux modèles récents, le compresseur tourne en permanence avec le moteur via la courroie trapézoïdale. Si l’arbre interne est grippé mais que l’embrayage magnétique est débranché électriquement, la poulie doit pouvoir tourner librement sur son roulement. Cependant, un grippage mécanique total bloquant la poulie elle-même rompra irrémédiablement la courroie au bout de quelques kilomètres, entraînant l’arrêt de l’alternateur et de la pompe à eau. Dans ce cas, la immobilisation est obligatoire jusqu’au remplacement du compresseur.
Pourquoi impose-t-on le remplacement du déshydrateur avec le compresseur ?
Le déshydrateur contient un tampon moléculaire (zéolite) qui absorbe l’humidité présente dans le circuit. Lorsqu’un compresseur meurt grippé ou usé, il libère des particules métalliques, des copeaux d’acier ou d’aluminium, ainsi que des composés acides résultant de la décomposition thermique de l’huile et du réfrigérant. Ces contaminants détruisent immédiatement l’efficacité du tampon moléculaire et risquent d’obstruer les calibres de l’expanseur thermique. De plus, le déshydrateur situé en amont du compresseur sur le circuit haute pression ne peut être déposé sans perdre son étanchéité interne. Son remplacement systématique, coûtant entre 50 et 120 €, garantit la longévité du nouveau compresseur et évite une garantie constructeur invalidée par une contamination résiduelle.
Quelle espérance de vie pour un compresseur en kilomètres parcourus ?
Un compresseur de climatisation bien entretenu, alimenté par du réfrigérant pur et de l’huile de qualité appropriée, atteint couramment 200 000 à 250 000 kilomètres sur véhicule thermique. Cependant, plusieurs facteurs réduisent cette durée de vie : les démarrages fréquents du moteur en ville (cycles d’embrayage multipliés), l’utilisation systématique de la climatisation en position « recyclage d’air » qui surcharge l’évaporateur, ou l’absence de révision décennale du circuit. Sur les véhicules hybrides équipés de compresseurs électriques, la durabilité dépasse souvent les 300 000 kilomètres grâce à l’absence d’embrayage mécanique et à une lubrification indépendante du régime moteur. Un entretien préventif consistant à recharger le circuit tous les trois ans et à remplacer le déshydrateur tous les 100 000 kilomètres permet d’optimiser cette longévité.
Le compresseur de climatisation reste un composant robuste mais sensible à la qualité du fluide circulant dans ses veines. Son entretien préventif, bien que souvent négligé, conditionne directement le confort thermique de l’habitacle et la pérennité des organes mécaniques annexes. Face aux premiers signes de faiblesse — fuites d’huile, bruits anormaux ou refroidissement dégradé — une intervention rapide évite la propagation de contaminants dans l’ensemble du circuit, réduisant ainsi la facture finale et préservant l’efficacité énergétique de votre véhicule.
