Le cerveau quantitatif de l’admission : mesurer l’air pour maîtriser le mélange
Chaque milligramme d’essence injecté dans les cylindres nécessite un dosage d’air précis à la fraction de gramme près. Le débitmètre d’air massique assume cette mission critique en quantifiant la masse réelle d’air pénétrant dans le moteur, indépendamment de sa température ou de sa pression. Contrairement aux capteurs de dépression qui estiment le volume, cet organe mesure la densité thermodynamique du flux admission.
Positionné stratégiquement entre la boîtier de filtre à air et le papillon des gaz, il transmet en temps réel une information électrique proportionnelle au débit massique. Pour un moteur essence moderne, la stœchiométrie idéale requiert environ 14,7 grammes d’air pour 1 gramme de carburant. Une erreur de mesure de seulement 5 % sur la masse d’air engendre immédiatement un déséquilibre de combustion, visible sur les gaz d’échappement et ressenti dans la pédale d’accélérateur.
Le fonctionnement repose sur le refroidissement convectif d’un élément chauffé plongé dans le flux. Un fil ou un film résistif en platine est maintenu à une température constante supérieure de 100 à 200 degrés à celle de l’air ambiant. Plus le débit augmente, plus l’échange thermique s’intensifie, exigeant un courant électrique croissant pour conserver la température de consigne. Ce courant, directement proportionnel à la masse d’air transitant, est converti en signal exploitable par le calculateur moteur.
Au cœur du flux : architecture interne et fluxogramme thermique
L’anatomie du débitmètre révèle une sophistication microscopique encapsulée dans un boîtier polymère ou aluminium moulé. Le corps principal intègre un tunnel de mesure calibré, souvent doté d’un détrompeur aérodynamique qui oriente précisément l’air vers la zone sensible tout en protégeant l’élément chauffant des turbulences violentes.
Au centre de ce dispositif se trouve le capteur thermique proprement dit. Sur les générations à fil chaud, un filament de platine de 0,07 mm de diamètre (70 microns) pour les anciens modèles, 0,05 mm sur les récents, est tendu entre deux supports céramiques. Ce fil constitue l’un des bras d’un pont de Wheatstone intégré au circuit imprimé. Sur les versions à film chaud, il s’agit d’un dépôt microscopique de platine sur substrat de céramique ou de verre, offrant une robustesse supérieure et un temps de réponse inférieur à 15 millisecondes.
Un second capteur, dit de température d’air d’admission, jouxte systématiquement l’élément chauffé. Généralement une thermistance à coefficient de température négatif (CTN), il mesure la température ambiante du flux pour permettre au calculateur de compenser les variations de densité. L’ensemble repose sur un circuit imprimé multicouches revêtu de résine époxy protectrice, avec des connecteurs étanches aux vibrations et aux condensats d’huile venant du reniflard.
Du platine au silicium : les matériaux et générations technologiques
La précision du débitmètre repose sur la stabilité thermique et chimique du platine, choisi pour son coefficient de température élevé et son inertie face à l’oxydation. Les films chauffants modernes utilisent des couches de platine d’épaisseur nanométrique déposées par pulvérisation cathodique sur des membranes de silicium micromécanisées. Cette technologie MEMS permet d’intégrer directement sur la puce le traitement du signal analogique-numérique.
On distingue trois familles distinctes. Les débitmètres à fil chaud analogiques (Bosch L-Jetronic, 1980-2000) génèrent une tension 0-5 V progressive. Les versions à film chaud numériques (Siemens, Hitachi post-2005) émettent un signal fréquentiel entre 30 et 150 Hz ou communiquent via bus LIN. Les anciens systèmes à plaque oscillante, mécaniques et équipés d’un potentiomètre, ont disparu des motorisations après 2000 mais persistent sur certaines utilitaires à carburateur.
La protection contre les contaminants s’effectue par des grilles en acier inoxydable à mailles de 0,8 mm situées en amont et en aval du capteur. Certaines versions haut de gamme intègrent un cycle de nettoyage automatique : à chaque coupure de contact, le calculateur envoie une impulsion électrique qui porte brièvement le fil à 1000 degrés pour calciner les dépôts organiques accumulés.
Quand la mesure déraille : symptômes et mécanismes de dégradation
Pointes de ralenti chaotiques et calages inopinés
Cause : Un encrassement progressif du fil ou du film par les huiles du reniflard et les particules de pollen altère la conductivité thermique entre l’élément chauffé et l’air. Le dépôt forme une couche isolante qui fausse la mesure de refroidissement. Conséquence : Le calculateur interprète un débit inférieur à la réalité et réduit proportionnellement l’injection. Le mélange s’appauvrit, provoquant des à-coups de régime au point de calage, particulièrement visibles lors des phases de décélération où le papillon se referme brutalement.
Résistance à l’accélération et à-coups en charge
Cause : Une fissuration microscopique du filament de platine ou une délamination du film chauffant modifie la résistance ohmique de référence. Le pont de Wheatstone devient instable et émet des signaux erratiques lors des variations brusques de débit. Conséquence : L’accélération s’accompagne de trous à l’allumage et de reprises hésitantes entre 2000 et 4000 tr/min. Le conducteur ressent une stagnation de la puissance malgré une pression accrue sur la pédale, souvent accompagnée de cliquetis de prédétonation dus à un mélange trop pauvre en haut régime.
Fumées noires et surconsommation anormale
Cause : Un court-circuit interne ou une contamination conductive par de l’eau (passage à gué, lavage haute pression mal maîtrisé) fait croire au calculateur qu’un débit d’air massif traverse le capteur. Le signal électrique atteint des valeurs maximales permanentes. Conséquence : L’injection s’enrichit démesurément pour suivre ce faux débit. Le véhicule consomme 20 à 40 % de carburant supplémentaire, émet une fumée noirâtre riche en hydrocarbures imbrûlés et risque de noyer les bougies d’allumage au démarrage à chaud, entraînant des ratés d’allumage persistants.

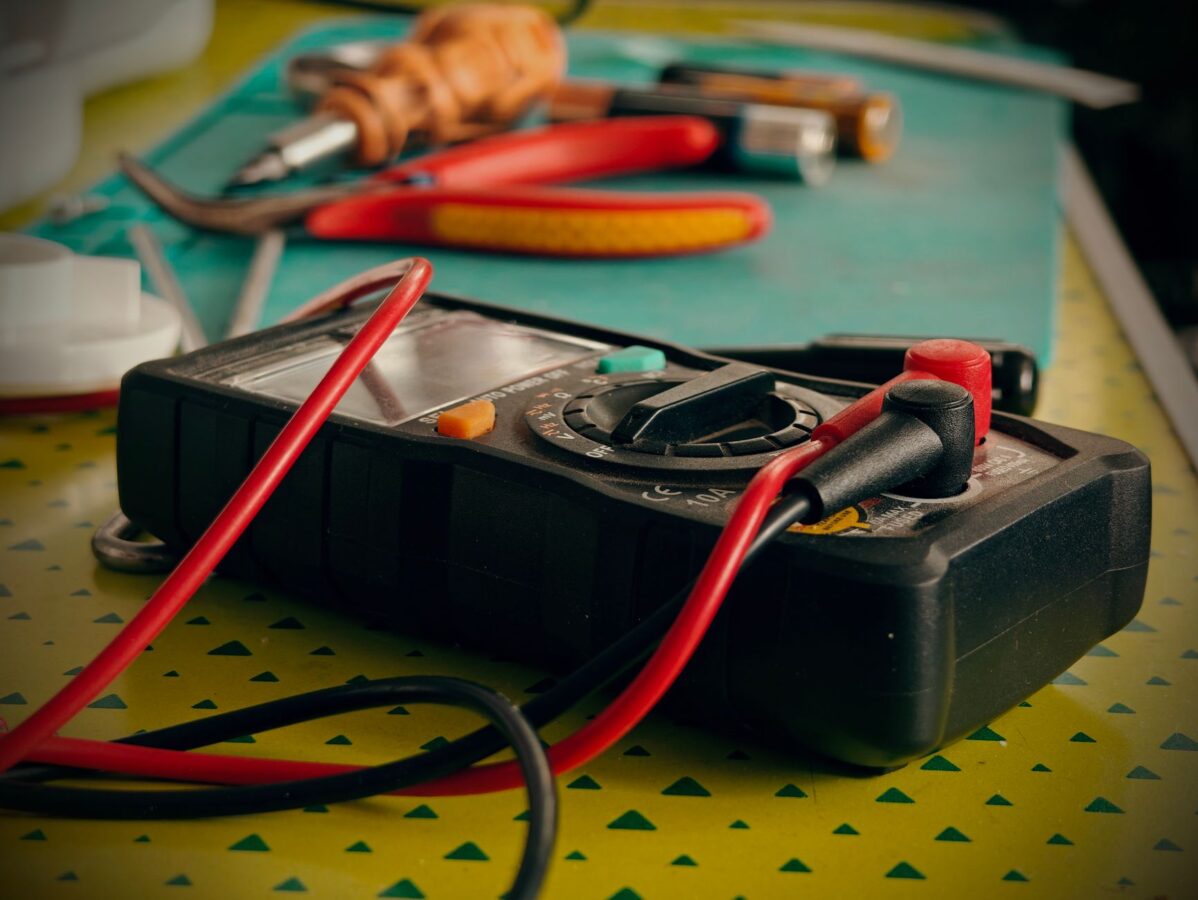

Investigations au multimètre : protocole de vérification en atelier
Avant toute condamnation du composant, vérifiez l’intégrité du circuit électrique. Débranchez le connecteur à trois, quatre ou cinq broches selon les configurations. Mettez le contact sans démarrer et mesurez la tension entre la masse et la ligne d’alimentation (souvent fil rouge ou rose) : vous devez lire 12 volts stabilisés. Entre la masse et la ligne de signal (fil jaune ou vert généralement), attendez une tension de référence de 5 volts si le capteur est de type analogique.
Pour tester le capteur en fonctionnement, reconnectez-le et percez délicatement le fil de signal avec une aiguille de test afin de préserver l’étanchéité. Au ralenti, la tension doit osciller entre 0,8 et 1,2 volt pour un moteur essence de 1,6 litre. En accélérant franchement à 2500 tr/min maintenus, la valeur doit grimper progressivement jusqu’à 3,5 à 4,2 volts sans à-coups ni retours à zéro. Une lecture figée à 5 volts ou 0 volt indique un capteur hors service.
Sur les versions à signal numérique, utilisez un oscilloscope ou un scanner diagnostique avancé. Le débit massique affiché en kilogrammes par heure doit correspondre à des valeurs cohérentes : 8 à 15 kg/h au ralenti stable, 60 à 80 kg/h à 3000 tr/min sans charge. Une valeur aberrante ou une fluctuation rapide supérieure à 5 kg/h en régime stable confirme la défaillance.
Changement de capteur : procédure et précisions de montage
L’intervention ne requiert qu’une clé plate ou une douille de 10 mm et un torque-wrench. Commencez par débrancher la batterie pour éviter tout court-circuit lors de la manipulation des connecteurs. Dévissez les deux fixations du boîtier, généralement serrées entre 1,5 et 2,5 Nm seulement. Une force supérieure à 3 Nm risque de fissurer le corps plastique ou de déformer le tunnel de mesure, rendant le nouveau capteur inopérant immédiatement.
Examinez attentivement le conduit d’admission amont. La présence d’huile dans la durite indique un reniflard défaillant ou un séparateur d’huile bouché. Si vous ne traitez pas cette cause racine, le capteur neuf s’encrassera à nouveau sous 15 000 kilomètres. Nettoyez à l’alcool isopropylique à 99,9 % les parois internes du manchon avant d’insérer le débitmètre neuf. N’utilisez jamais de nettoyant frein ou de solvant chloré qui attaquent les vernis des circuits imprimés.
Positionnez le nouveau composant en respectant le sens du flux (flèche gravée sur le boîtier pointant vers le moteur). Serrez progressivement en croisant les vis pour répartir uniformément la pression. Rebranchez le connecteur jusqu’à entendre le clic de verrouillage. Effectuez une remise à zéro des adaptations moteur via le scanner pour que le calculateur réapprenne les valeurs de référence du nouveau capteur.
| Type de véhicule | Pièce adaptable (€) | Pièce constructeur (€) | Main-d’œuvre atelier (€) |
|---|---|---|---|
| Citadine compacte (Clio, 208, Polo) | 45 – 85 | 120 – 180 | 40 – 60 |
| Berline moyenne (Golf, 308, Mégane) | 60 – 110 | 150 – 250 | 50 – 70 |
| SUV et crossover (Tiguan, 3008) | 75 – 130 | 200 – 350 | 60 – 90 |
| Allemande premium (Série 3, Classe A) | 90 – 160 | 280 – 450 | 80 – 120 |
Interrogations techniques récurrentes
Peut-on nettoyer un débitmètre défaillant pour éviter le remplacement ?
Le nettoyage constitue une solution palliative lorsque l’encrassement est léger et récent. Procurez-vous de l’alcool isopropylique électronique pur à 99,9 %, jamais de nettoyant frein ou de carburateur qui laissent des résidus et attaquent les pastilles de soudure. Démontez le capteur et vaporisez délicatement le produit sur le fil ou le film chauffant. Laissez sécher à l’air libre pendant une heure minimum, sans souffler ni essuyer pour éviter la déformation mécanique du filament. Cette opération restaure temporairement la sensibilité thermique mais ne répare pas une usure électrique ou une rupture du pont de Wheatstone. Si le capteur dépasse 150 000 kilomètres, le remplacement s’impose pour garantir la fiabilité.
Pourquoi mon véhicule démarre-t-il mieux à froid qu’à chaud ?
Ce symptôme révèle généralement une dérive thermique du capteur de température d’air intégré au boîtier. À froid, le calculateur fonctionne en mode boucle ouverte avec des valeurs cartographiées fixes, ignorant partiellement le signal défectueux. Une fois le moteur chaud, il passe en régulation fermée et s’appuie intégralement sur le débitmètre pour ajuster l’injection. Si le capteur de température sous-estime la température réelle de l’air (résistance CTN dégradée), le calculateur calcule une densité d’air trop élevée et enrichit abusivement le mélange. Le démarrage à chaud devient alors difficile, nécessitant plusieurs cycles de démarreur et produisant une odeur d’essence à l’échappement.
Le débitmètre influence-t-il directement la puissance maximale ?
Indirectement, oui, mais de manière restrictive plutôt que productive. Le débitmètre ne crée pas de puissance ; il permet au calculateur d’optimiser la combustion pour atteindre la puissance nominale du moteur. Si le capteur sous-évalue le débit d’air de 10 %, le calculateur réduira l’injection proportionnellement pour respecter les limites de pollution, entraînant une perte de couple et de chevaux perceptible. Inversement, un capteur qui surévalue le débit n’augmentera pas la puissance car le calculateur se réfère également à la sonde lambda en boucle fermée pour corriger l’enrichissement. Sur les moteurs turbocompressés modernes, une défaillance du débitmètre entraîne souvent une limitation programmée du couple pour préserver le catalyseur, réduisant la puissance disponible de 30 à 50 %.
Le débitmètre d’air massique demeure un capteur de haute précision soumis à des contraintes thermiques et chimiques sévères. Son bon fonctionnement conditionne l’équilibre stœchiométrique, la longévité du catalyseur et le plaisir de conduite. Une surveillance attentive des symptômes d’usure, couplée à un diagnostic électrique rigoureux, permet d’intervenir au bon moment et d’éviter les dommages collatéraux sur la chaîne de combustion. Privilégiez toujours les pièces de qualité équivalente aux normes constructeur et respectez les couples de serrage lors du remontage pour préserver l’intégrité du tunnel de mesure.
