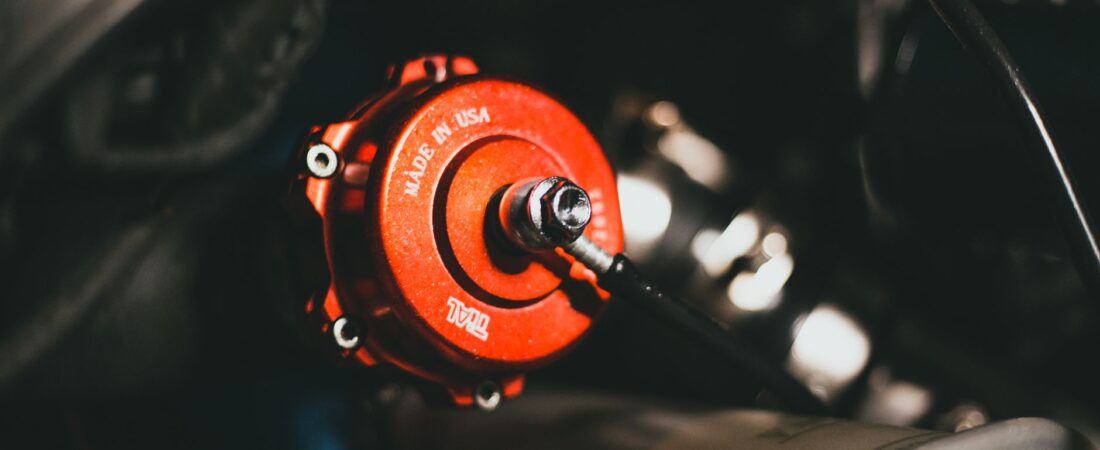

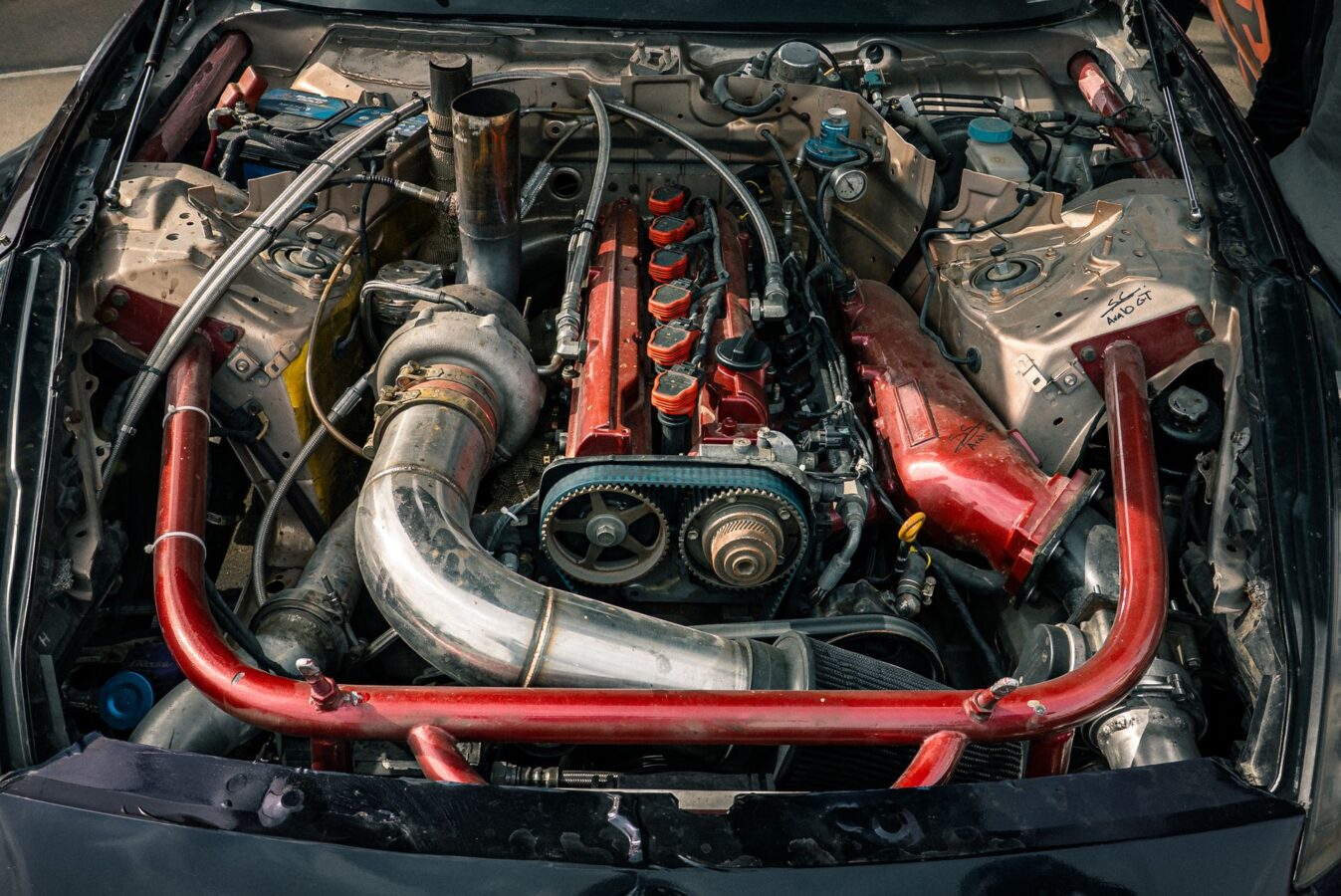

Dump valve : rôle, fonctionnement et anatomie

La soupape qui préserve votre turbocompresseur des retours de flamme

Lorsque vous relâhez brutalement la pédale d’accélérateur après une montée en régime sous pression, l’air comprimé ne disparaît pas par magie. Sans échappatoire, cette masse d’air débitée cherche à revenir vers la roue compresseuse, créant un choc de pression capable d’endommager les aubes ou les paliers du turbocompresseur. La dump valve, ou valve de décharge, constitue précisément cette soupape de sécurité hydraulique et pneumatique, conçue pour évacuer l’excédent de pression collecteur entre deux ouvertures des papillons. Son rôle mécanique s’étend au-delà du simple confort sonore : elle assure la survie du groupe suralimentation sur les moteurs à aspiration forcée.

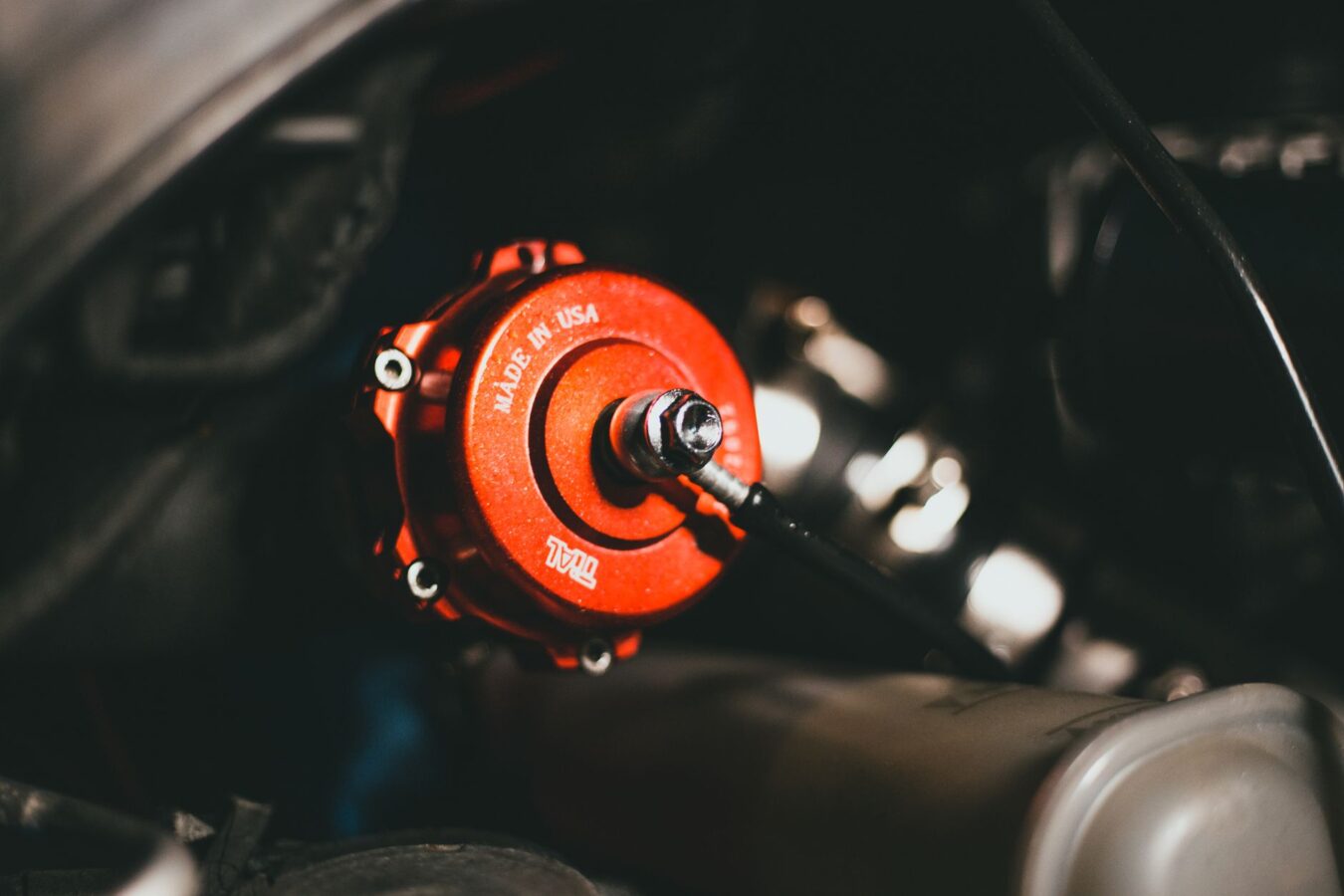

Anatomie d’une valve sous pression

Le corps de la dump valve repose généralement sur une architecture en aluminium forgé ou moulé sous pression, traité contre la corrosion par anodisation dure. Cette enveloppe cylindrique ou carrée selon les fabricants abrite un piston en polymère renforcé fibre de verre ou en aluminium usiné, guidé par une chemise lisse avec un jeu de fonctionnement de l’ordre de 0,05 à 0,08 millimètre. La face supérieure du piston repose contre un diaphragme élastomère en silicone haute température ou en caoutchac fluoré (FKM), capable de résister aux hydrocarbures et à des températures dépassant les 200 degrés Celsius.

La fermeture s’effectue par l’intermédiaire d’un ressort de compression en acier allié au chrome-vanadium, calibré pour une ouverture à une pression seuil généralement comprise entre 0,5 et 0,8 bar selon les applications constructeurs. Une vis de précharge, accessible par le capuchon supérieur, permet d’ajuster la tension initiale du ressort et donc le point de déclenchement. Les modèles à recirculation possèdent deux orifices distincts : l’entrée sur le collecteur d’admission et la sortie réinjectée en amont du compresseur, tandis que les versions atmosphériques évacuent directement vers l’extérieur via un trumpet conique orienté vers le sol ou le passage de roue.

Matériaux, technologies et typologies constructeurs

Les dump valves modernes se divisent en deux familles principales. Les valves à recirculation (souvent appelées bypass par analogie anglo-saxonne) réintègrent l’air décompressé dans le circuit d’admission en amont de la vanne papillon, préservant ainsi la masse d’air mesurée par le débitmètre et évitant les mélanges pauvres transitoires. Les valves atmosphériques, reconnaissables à leur bruit caractéristique de “pschitt”, rejettent l’air dans l’atmosphère, solution privilégiée par les préparateurs pour des raisons sonores bien que cela perturbe temporairement le calcul de richesse sur les moteurs à sonde lambda placée avant le turbocompresseur.

Sur les architectures récentes à gestion électronique fine, on trouve désormais des dump valves électropneumatiques commandées par une électrovanne de dépression modulée par le calculateur moteur. Ces dispositifs permettent une gestion progressive de la décompression et limitent les à-coups lors des rétrogradages rapides. Les matériaux évoluent également vers des membranes en PTFE (polytétrafluoroéthylène) multicouches pour les applications compétition, offrant une résistance chimique supérieure face aux huiles minérales et synthétiques qui migrent depuis le carter de turbocompresseur vers le circuit d’admission.

Les symptômes mécaniques d’une fatigue avancée

Fuites intermittentes sous haute pression dues à la déchirure du diaphragme

La membrane élastomère constitue le point faible structurel de l’assemblage. Soumise à des cycles de flexion répétés à chaque levée de pied, elle finit par développer des fissures radiales au niveau de la zone de pliage. La cause réside dans la combinaison de la fatigue mécanique et de l’attaque chimique par les vapeurs d’huile chaude. Conséquence immédiate : la valve s’ouvre prématurément avant d’atteindre la pression nominale de fonctionnement, entraînant une fuite de boost partielle. Le conducteur ressent alors un trou à l’accélération autour de 3000 tr/min, accompagné d’une perte de puissance de 10 à 15 pourcent sur la plage médiane du compte-tours.

Ressort fatigué ou cassé provoquant une ouverture anarchique

Le ressort de rappel subit une sollicitation alternée à fréquence élevée, particulièrement sur les conduites sportives. Après 80 000 à 120 000 kilomètres, ou parfois prématurément si le véhicule utilise une cartographie augmentant la pression de suralimentation, le fil de section carrée ou ronde peut subir une déformation plastique ou une rupture en fatigue. La conséquence se traduit par une ouverture permanente de la valve dès que la dépression moteur apparaît, même à bas régime. Le turbocompresseur peine alors à établir la pression nominale, le temps de réponse s’allonge de manière perceptible, et le calculateur peut enregistrer des défauts de régulation de pression de suralimentation (codes P0234 ou P0299 selon les normes OBD-II).

Corrosion des sièges d’étanchéité engendrant un sifflement permanent

Les sièges d’appui du piston, usinés dans l’aluminium du corps de valve ou rapportés sous forme d’inserts en laiton, souffrent de l’érosion électrochimique provoquée par les condensats acides résultant de la combustion et de la condensation de l’humidité ambiante. Cette cause chimique s’aggrave en usage urbain court où le moteur n’atteint pas sa température d’évaporation des acides. La conséquence est une fuite permanente d’air comprimé audible sous forme de sifflement aigu permanent dès que la pression de collecteur dépasse 0,2 bar, avec un risque de pollution des sondes lambda par des gaz non brûlés et une usure accélérée du catalyseur due aux régimes pauvres erratiques.

Procédures de diagnostic et vérifications en autonomie

Le diagnostic d’une dump valve défaillante commence par une écoute attentive du compartiment moteur. En conditions statiques, demandez à un assistant d’accélérer brièvement jusqu’à 3000 tr/min puis de relâcher soudainement la pédale. Vous devez percevoir un bruit bref et sec de décompression, d’environ 100 à 150 millisecondes de durée. Un sifflement prolongé ou un cliquetis métallique révèlent une fermeture déficiente.

La vérification mécanique nécessite de retirer la valve du circuit. Déconnectez d’abord la durite de dépression (diamètre généralement de 4 à 6 millimètres) et boucher l’orifice correspondant pour éviter une prise d’air parasite. Dévissez ensuite les deux colliers de serrage des durites de gros diamètre (souvent 25 à 38 millimètres selon la cylindrée) en utilisant une pince à collier à crémaillère. Une fois la valve extraite, soufflez par l’orifice de dépression tout en obstruant l’entrée principale : le piston doit monter sans à-coup et retomber avec un claquement net lorsque vous cessez de souffler. Si le mouvement est spongieux ou si vous constatez des traces d’huile carbonisée à l’intérieur du corps, la dépose est justifiée.

Contrôlez visuellement l’intégrité du diaphragme en dévissant le chapeau supérieur (couple de serrage d’origine généralement de 8 à 12 newtons-mètre, à respecter impérativement lors du remontage). Toute fissure radiale ou décollement de la membrane sur son périmètre de sertissage impose le remplacement de l’ensemble. Mesurez également la hauteur libre du ressort avec un pied à coulisse : une réduction de plus de 2 millimètres par rapport à la cote constructeur indique une fatigue avancée.

Protocoles d’intervention et points d’attention

L’intervention sur une dump valve s’impose dès lors que les symptômes affectent la cartographie moteur ou la longévité du turbocompresseur. Sur les véhicules de série strictement d’origine, le remplacement s’effectue généralement entre 100 000 et 150 000 kilomètres, bien que certains constructeurs recommandent une inspection préventive à 80 000 kilomètres sur les moteurs à haut rendement spécifique.

La procédure de remplacement commence par la dépose de la batterie sur certains compartiments moteur étroits pour accéder à la valve située sur le collecteur d’admission ou sur l’échangeur air-air. Nettoyez méticuleusement les bouts de durite restés accrochés aux tubulures pour éviter tout débris dans le circuit de suralimentation. Lors du remontage, appliquez une graisse silicone sur les joints toriques neufs pour faciliter l’assemblage sans torsion. Serrez les vis de fixation du corps de valve à un couple de 15 à 22 newtons-mètre selon le filetage (M6 ou M8), et vérifiez l’absence de fuite au démarrage en pulvérisant un produit détecteur de fuites sur les raccords.

Si vous optez pour une valve à réglage de précharge, commencez par la position médiane du ressort, effectuez un essai routier en surveillant la pression de suralimentation via un manomètre ou l’indicateur de bord, puis affinez par quart de tour. Une précharge trop faible provoque une ouverture prématurée et une perte de puissance, tandis qu’une précharge excessive expose le turbocompresseur aux risques de pompage lors des coupures de régime.

Interrogations techniques des propriétaires

Quelle distinction opérer entre la dump valve et la wastegate ?

La confusion reste fréquente car les deux soupapes gèrent des pressions dans le circuit de suralimentation, mais leurs fonctions diffèrent radicalement. La wastegate, située sur le collecteur d’échappement ou intégrée au turbocompresseur, régule la vitesse de rotation de la turbine en dérivant une partie des gaz d’échappement pour limiter la pression de suralimentation maximale en continu. Elle agit en amont, côté échappement, pour contrôler le couple moteur et prévenir la surpression mécanique. La dump valve intervient en aval, côté admission, uniquement lors des transitions de régime à la fermeture des papillons, pour protéger le compresseur des retours de pression. Sur un moteur suralimenté standard, les deux cohabitent : la wastegate évite la surpression en charge constante, tandis que la dump valve gère les à-coups transitoires.

Pourquoi certains moteurs diesel modernes ne possèdent-ils pas de dump valve audible ?

Les architectures Diesel à turbocompresseur géométrie variable (VTG) ou à double turbine (biturbo) gèrent différemment les transitoires de pression. Leur collecteur d’admission intègre souvent une vanne de dérivation interne (bypass) commandée électroniquement par le calculateur via la position des aubes de turbine ou une électrovanne spécifique. De plus, la masse d’air comprimée dans un moteur Diesel, bien que plus élevée en volume, présente une densité différente et une inertie moindre qui réduisent le risque de choc de pression sur le compresseur. Enfin, l’absence de papillon d’admission sur la plupart des moteurs Diesel à injection directe moderne supprime la fermeture brutale responsable du phénomène de coupure de charge nécessitant une dump valve traditionnelle.

Faut-il impérativement régler la précharge lors de l’installation d’une valve réglable ?

Oui, le réglage de la précharge constitue une étape indispensable pour adapter la valve aux caractéristiques spécifiques de votre moteur. La méthode consiste à resserrer le contre-écrou de réglage jusqu’à ce que le piston commence à peine à se soulever lorsque vous soufflez dans l’orifice de dépression avec une pression équivalente à 0,1 bar (vous pouvez utiliser une pompe à dépression manuelle avec manomètre intégré). Cette position correspond au point de fréquence de fermeture. Augmentez ensuite la tension d’un demi-tour pour garantir l’étanchéité à la pression nominale de votre turbocompresseur (généralement 0,6 à 1,2 bar selon les moteurs). Sur les véhicules équipés d’un capteur de pression d’admission (MAP), surveillez les valeurs en charge partielle : si la pression chute anormalement entre 2000 et 3000 tr/min sans action sur la pédale, la précharge est insuffisante et la valve s’ouvre trop tôt.

La dump valve demeure un organe de sécurité mécanique souvent sous-estimé dans la chaîne cinématique du moteur suralimenté. Son entretien préventif, bien que modeste en coût comparé à celui d’un turbocompresseur complet, conditionne directement la fiabilité de l’ensemble suralimentation. Une inspection régulière des membranes et un remplacement précoce dès l’apparition des premiers sifflements permettent d’éviter l’endommagement des paliers hydrodynamiques du compresseur et de maintenir la réactivité moteur optimale sur toute la durée de vie du véhicule.
