Du bout des doigts : commandes et connexions tactiles

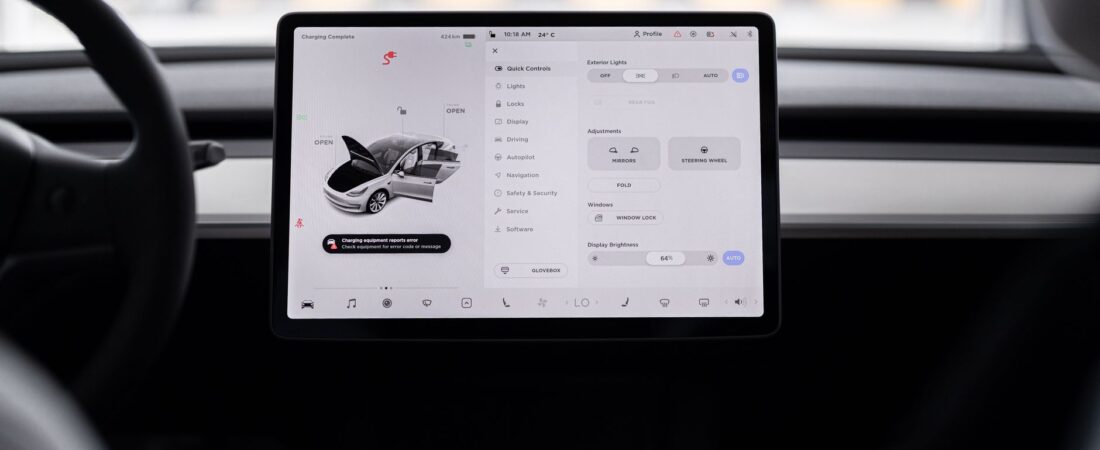

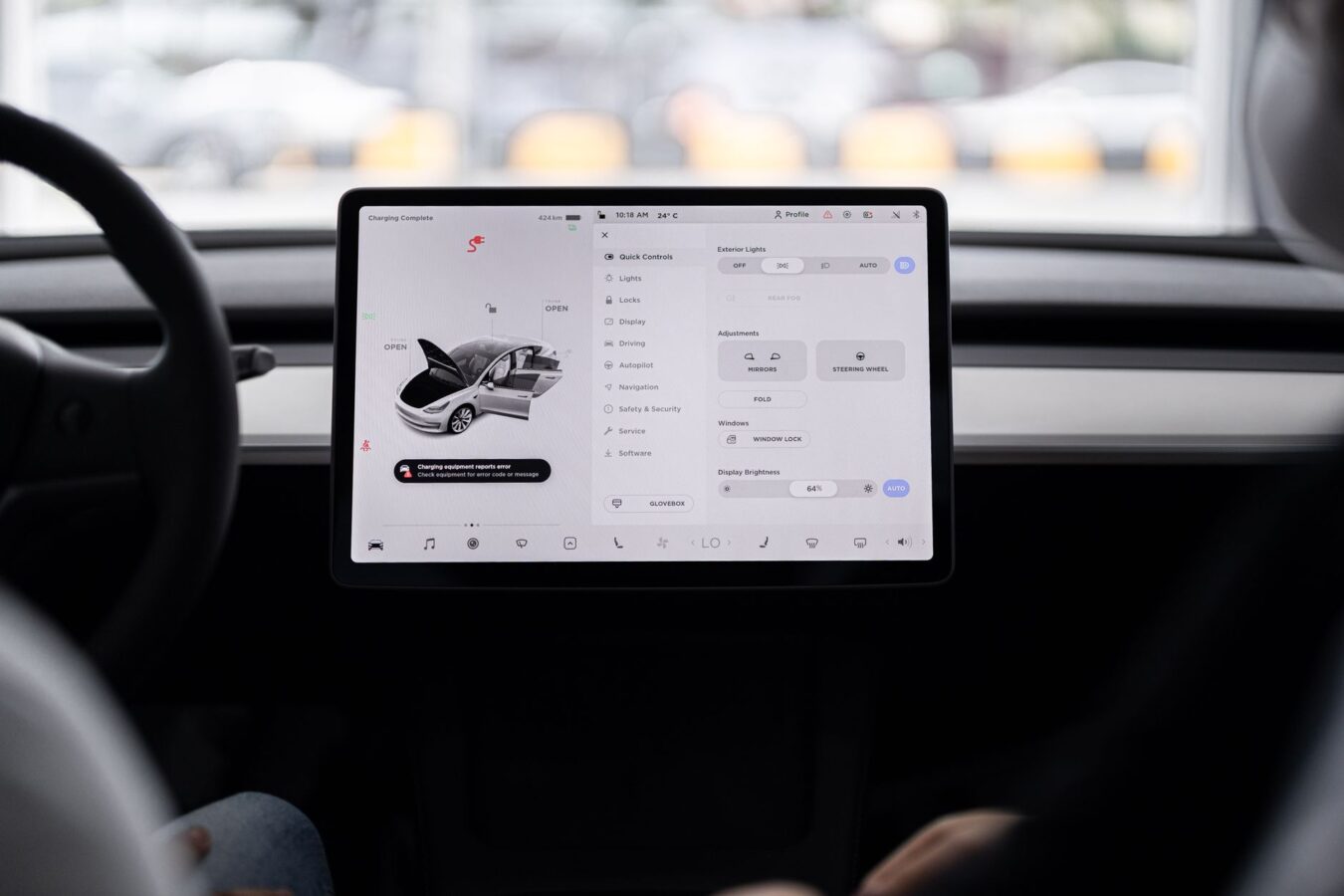

L’écran tactile central constitue l’interface privilégiée entre le conducteur et les fonctions de confort, de navigation et de diagnostic du véhicule. Intégré dans le tableau de bord entre 150 et 250 millimètres en dessous du pare-brise selon les normes d’ergonomie automobile, ce composant remplace progressivement les boutons physiques pour commander la climatisation, le système audio, les paramètres de conduite et les aides à la navigation. Sa diagonale oscille généralement entre 7 et 15 pouces, soit 178 à 381 millimètres, avec une résolution croissante qui atteint couramment 1920 x 720 pixels sur les modèles récents.
Le fonctionnement repose sur la technologie capacitive projetée dans 95 % des véhicules contemporains. Une grille de micro-électrodes transparentes, déposée sous la surface vitrée, détecte la perturbation du champ électrique induite par le contact d’un doigt conducteur. Cette variation de capacitance, de l’ordre de quelques picofarads, est localisée avec une précision de ± 1,5 millimètre puis transmise au processeur de l’unité de commande via un bus de données haute vitesse. Contrairement aux écrans résistifs des générations précédentes, ce système exige une conductivité électrique minimale, ce qui explique son insensibilité aux stylos plastiques ou aux gants de travail épais non conducteurs.
La latence de réponse, critique pour la sécurité, doit rester inférieure à 100 millisecondes entre le toucher et l’affichage de la commande. L’unité communique avec les calculateurs du véhicule via des protocoles variés : bus CAN pour les fonctions de base, Ethernet 100 Mbit/s pour la transmission vidéo haute définition, ou encore LVDS pour les signaux entre l’écran et le module de commande situé dans l’habitacle ou au coffre.
Sous la dalle : architecture interne et stratification
L’anatomie de l’écran tactile révèle une stratification millimétrique où chaque couche assure une fonction spécifique. La face externe, d’une épaisseur de 0,7 à 1,1 millimètre, consiste en un verre trempé chimique ou aluminosilicate, traité contre les reflets et les traces de doigts par dépôt de couches anti-salissantes hydrophobes. Sous cette protection, la couche tactile proprement dite, d’environ 0,3 millimètre, incorpore les électrodes en oxyde d’indium-étain transparent.
Le diffuseur optique, épais de 1 à 2 millimètres, assure l’uniformité de la luminosité sur toute la surface active. La dalle d’affichage proprement dite se divise en deux technologies principales : les écrans LCD rétro-éclairés par LED blanches ou RGB, dominants sur les véhicules jusqu’en 2020, et les dalles OLED organiques qui s’imposent sur les modèles haut de gamme actuels. Ces dernières offrent un contraste infini et une consommation réduite de 30 à 40 %, mais présentent une sensibilité accrue à la dégradation par image persistante si l’affichage reste statique trop longtemps.
Le rétro-éclairage, composé de matrices de LED à haut rendement lumineux, délivre une luminance de 800 à 1200 candelas par mètre carré pour garantir la lisibilité sous éclairage solaire direct. Un cadre de fixation en zamak ou en aluminium moulé sous pression maintient l’ensemble dans le logement du tableau de bord, avec des joints d’étanchéité en caoutchouc EPDM assurant la conformité aux indices de protection IP54 ou IP65 selon les constructeurs.
Gorilla Glass, OLED et projets capacitifs : le menu technique
Les matériaux employés varient selon le positionnement du véhicule. L’entrée de gamme utilise du verre soda-lime standard trempé thermiquement, offrant une dureté de 6 à 7 sur l’échelle de Mohs. Les segments supérieurs adoptent le Gorilla Glass Victus ou le Dragontrail Pro, des aluminosilicates trempés chimiquement atteignant 7 à 8 sur Mohs et résistant aux chutes de 1,5 mètre sur béton brut. Certains constructeurs premium intègrent désormais des verres bombés en 2,5D ou 3D, avec des rayons de courbure de 2 à 5 millimètres sur les bords pour épouser les lignes du tableau de bord.
La technologie tactile évolue vers la détection multipoints capacitive projetée mutualisée, capable de gérer simultanément dix points de contact avec une fréquence d’échantillonnage de 120 Hz. Les variantes haptiques intègrent des action piézoélectriques ou des moteurs à masse oscillante linéaire sous la dalle, générant des vibrations localisées de 50 à 200 Hz pour simuler la sensation de bouton physique sans organe mécanique mobile.
La connectique arrière se standardise autour de faisceaux à haute densité : connecteur FAKRA pour l’antenne GPS, HDMI ou port série LVDS pour la vidéo, et prise Ethernet RJ45 automobile pour les mises à jour logicielles. La température de fonctionnement admissible s’étend de −20 °C à +70 °C pour la dalle, avec des pics tolérés à +85 °C dans l’habitacle en plein été.
Quand la dalle trahit : symptômes et mécanismes de panne
Pixels morts et lignes spectrales
L’apparition de pixels fixés en noir ou en couleur vive traduit une défaillance du transistor à couche mince commandant le pixel concerné. Cause : une surtension électrique lors d’un démarrage moteur brutal ou une dégradation thermique des circuits intégrés de la dalle. Conséquence : la zone morte s’étend progressivement, gênant la lecture des informations critiques comme la vitesse ou les alertes de sécurité active affichées sur l’écran central.
Dérives tactiles et zones fantômes
L’écran déclenche des commandes sans contact physique ou ignore des pressions réelles. Cause : l’humidité s’est infiltrée entre les couches par les joints de façade dégradés, créant des ponts électriques parasites, ou le contrôleur tactile a perdu son étalonnage suite à une mise à jour logicielle interrompue. Conséquence : la navigation devient impraticable, le risque de détournement d’attention augmente et certaines fonctions de sécurité comme le déverrouillage des portes enfant peuvent s’activer intempestivement.
Obscurité partielle et rétro-éclairage défaillant
Des zones de l’écran apparaissent grises ou noires tandis que le reste fonctionne normalement. Cause : rupture des pistes flexibles d’alimentation des LED de rétro-éclairage, souvent dues aux vibrations mécaniques répétées sur des routes dégradées ou à la fatigue thermique des soudures en étain-argent. Conséquence : l’affichage devient illisible de nuit ou par faible luminosité, empêchant le réglage de la climatisation ou la consultation de la caméra de recul.
Craquelures du verre et infiltrations
Fissures en étoile ou lignes brisées traversant la surface tactile. Cause : choc mécanique par un objet contondant, contraction différentielle thermique lors d’un passage brutal de −10 °C à +60 °C, ou tension excessive lors du serrage des vis de fixation dépassant le couple recommandé de 2,5 newton-mètres. Conséquence : les fragments de verre peuvent blesser les occupants, l’étanchéité de l’habitacle est compromise, et l’oxygène de l’air accélère la corrosion des électrodes tactiles sous-jacentes.
Diagnostic en garage ou sur parking
La vérification préliminaire ne nécessite pas d’outillage spécifique. Commencez par une inspection visuelle en lumière rasante pour détecter les micro-fissures ou les déformations du verre. Mesurez la température de surface de l’écran après 30 minutes de fonctionnement : elle doit se situer entre 35 °C et 45 °C. Au-delà, suspectez un court-circuit dans le rétro-éclairage.
Pour tester la précision tactile, ouvrez l’application de test cachée accessible généralement par une combinaison de touches sur le volant ou via le menu caché du système d’infodivertissement. Tracez des lignes diagonales sur toute la surface : toute interruption ou ligne brisée révèle une zone de détection défaillante. Vérifiez la réactivité aux coins, zones les plus sollicitées mécaniquement.
Contrôlez les connecteurs arrière en retirant délicatement l’unité selon la procédure constructeur, généralement par déclipsage de caches latéraux et dévissage de quatre vis cruciformes ou Torx T20. Inspectez l’absence d’oxydation verte sur les broches du faisceau et la souplesse du nappe flex reliant l’écran au calculateur. Une résistance de l’ordre de 60 à 100 ohms mesurée entre les fils de données CAN indique une communication normale.
Remplacement, réparation ou réinitialisation
L’intervention dépend de la nature de la défaillance. Un problème logiciel se résout par une réinitialisation dure : déconnexion de la batterie pendant 15 minutes minimum, ou pression simultanée des boutons de réglage audio et de la touche menu pendant 10 secondes avec le contact coupé. Ce processus efface les données utilisateur mais restaure les paramètres d’usine du contrôleur tactile.
En cas de dalle brisée ou de pixels morts, le remplacement de l’ensemble écran s’impose. Sur la plupart des véhicules, l’opération demande le démontage du panneau de façade du tableau de bord, le débranchement des connecteurs antenne et vidéo, et le desserrage des quatre fixations latérales. Le couple de serrage des nouvelles vis ne doit pas dépasser 3 newton-mètres pour éviter la déformation du châssis métallique de l’écran. Appliquez une pâte thermoconductrice neuve entre le dissipateur et la dalle si le modèle le prévoit.
La réparation de la dalle seule, par remplacement du verre tactile sur une dalle LCD intacte, reste possible en atelier spécialisé. Cette opération, réalisée sous lampe à vide pour éviter les poussières, coûte 40 à 60 % moins cher que l’unité complète mais présente un risque d’inhomogénéité de la luminosité aux joints de collage.
| Type d’intervention | Gamme de véhicule | Fourchette de prix (€) |
|---|---|---|
| Réinitialisation logicielle | Tous segments | 0 – 50 (diagnostic) |
| Remplacement verre tactile seul | Compact et berline | 150 – 350 |
| Remplacement verre tactile seul | SUV et premium | 300 – 600 |
| Écran complet aftermarket | Entrée de gamme | 200 – 450 |
| Écran complet constructeur | Milieu de gamme | 400 – 900 |
| Écran complet haute définition | Luxury et GT | 800 – 2 500 |
| Main-d’œuvre pose comprise | Tous segments | 80 – 200 |
Interrogations courantes des conducteurs
Pourquoi l’écran devient-il aveugle aux gants épais ?
La technologie capacitive repose sur la conductivité électrique du corps humain. Les gants de travail en cuir épais ou les moufles de ski constituent un isolant qui bloque la détection du champ électrique. Certains modèles récents augmentent la sensibilité du contrôleur tactile jusqu’à 50 picofarads, permettant la détection à travers des épaisseurs de 2 à 3 millimètres de textile, mais cette sensibilité accrue augmente le risque de déclenchements parasites par l’humidité atmosphérique. L’usage de gants tactiles spécifiques, tissés avec des fibres conductrices d’argent ou de cuivre au niveau des phalanges, reste la solution la plus fiable pour les climats froids.
Faut-il redouter les mises à jour logicielles ?
Les mises à jour par clé USB ou téléchargement distant modifient le firmware du contrôleur tactile et peuvent corrompre l’étalonnage des points de référence. Avant toute mise à jour majeure, notez précisément les coordonnées de vos réglages personnalisés. En cas de blocage à 80 % de progression, ne coupez jamais le contact : attendez 30 minutes minimum ou jusqu’à l’extinction complète de l’écran. Un échec de mise à jour nécessite générament le reflashage du calculateur en concession, intervention facturée entre 80 et 150 euros hors garantie. Les mises à jour mineures de cartographie GPS ne présentent pas ce risque pour le tactile.
La réparation de la dalle vaut-elle celle de l’ensemble ?
Sur les véhicules de plus de cinq ans et hors garantie, le remplacement du verre tactile seul présente un rapport coût-bénéfice favorable si la dalle LCD ne présente aucun pixel défectueux. Toutefois, le collage UV utilisé pour assembler le nouveau verre exige une température ambiante stable entre 20 °C et 25 °C et une hygrométrie inférieure à 60 % pour éviter les buées internes. Pour les écrans OLED ou les unités intégrant la climatisation par zone dans l’interface, privilégiez l’unité complète d’origine : les dalles aftermarket souffrent d’une colorimétrie incohérente et d’une luminosité inférieure de 15 à 20 % aux spécifications constructeur, ce qui affecte la visibilité des caméras de recul en faible luminosité.
L’écran tactile central est devenu le cerveau affiché de l’automobile moderne, concentrant des technologies de verre trempé, d’électronique capacitive et de transmission haute vitesse dans un espace soumis aux agressions thermiques et mécaniques de l’habitacle. Sa maintenance préventive passe par l’usage de chiffons microfibres humides plutôt que des produits chimiques agressifs, et par le respect des cycles de mise à jour logicielle en conditions stables. Face à une défaillance, le diagnostic différencie soigneusement les problèmes d’étalonnage électronique, réparables par simple réinitialisation, des cassures physiques demandant un remplacement complet de la dalle. L’investissement dans une protection en verre trempé dédié, d’une épaisseur de 0,3 millimètre, s’avère souvent rentable pour préserver l’intégrité de cette interface coûteuse et stratégique pour la sécurité routière.
