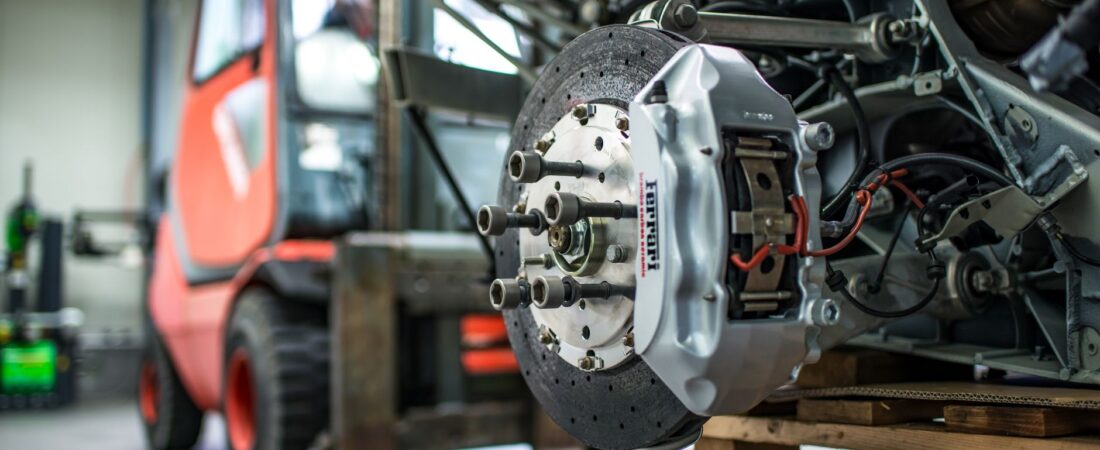

Étrier de frein : rôle, fonctionnement et anatomie

Le muscle hydraulique du système de freinage

L’étrier de frein constitue l’interface finale entre votre pied sur la pédale et la décélération effective du véhicule. Cette pièce transforme l’énergie hydraulique du liquide de frein en force mécanique de compression. Lorsque vous appuyez sur la pédale, la pression générée par le maître-cylindre — généralement entre 60 et 120 bars selon l’intensité du freinage — se transmet par les canalisations rigides et flexibles jusqu’aux chambres de pression internes de l’étrier.

Le fonctionnement repose sur le principe de Pascal appliqué à un système de pistons. Dans une configuration classique à piston flottant, l’huile sous pression pousse le piston intérieur contre la plaquette. Réaction par action, l’étrier glisse sur ses axes de guidage pour amener la seconde mâchoire contre le disque. Sur les architectures fixes à opposition de pistons (souvent quatre pistons répartis symétriquement), deux paires de pistons compriment simultanément les garnitures depuis chaque côté du disque, offrant une répartition de pression plus homogène sur toute la surface de friction.

La course utile du piston varie entre 0,1 et 0,3 millimètre en fonction de l’usure des plaquettes. Un jeu de fonctionnement trop important provoque une course de pédale longue, tandis qu’un serrage permanent génère une surchauffe et une consommation anormale de carburant. La température de service oscille entre 300 et 400 degrés Celsius en usage routier normal, pouvant atteindre 600 degrés lors de descentes de cols prolongées ou de sessions sur circuit.

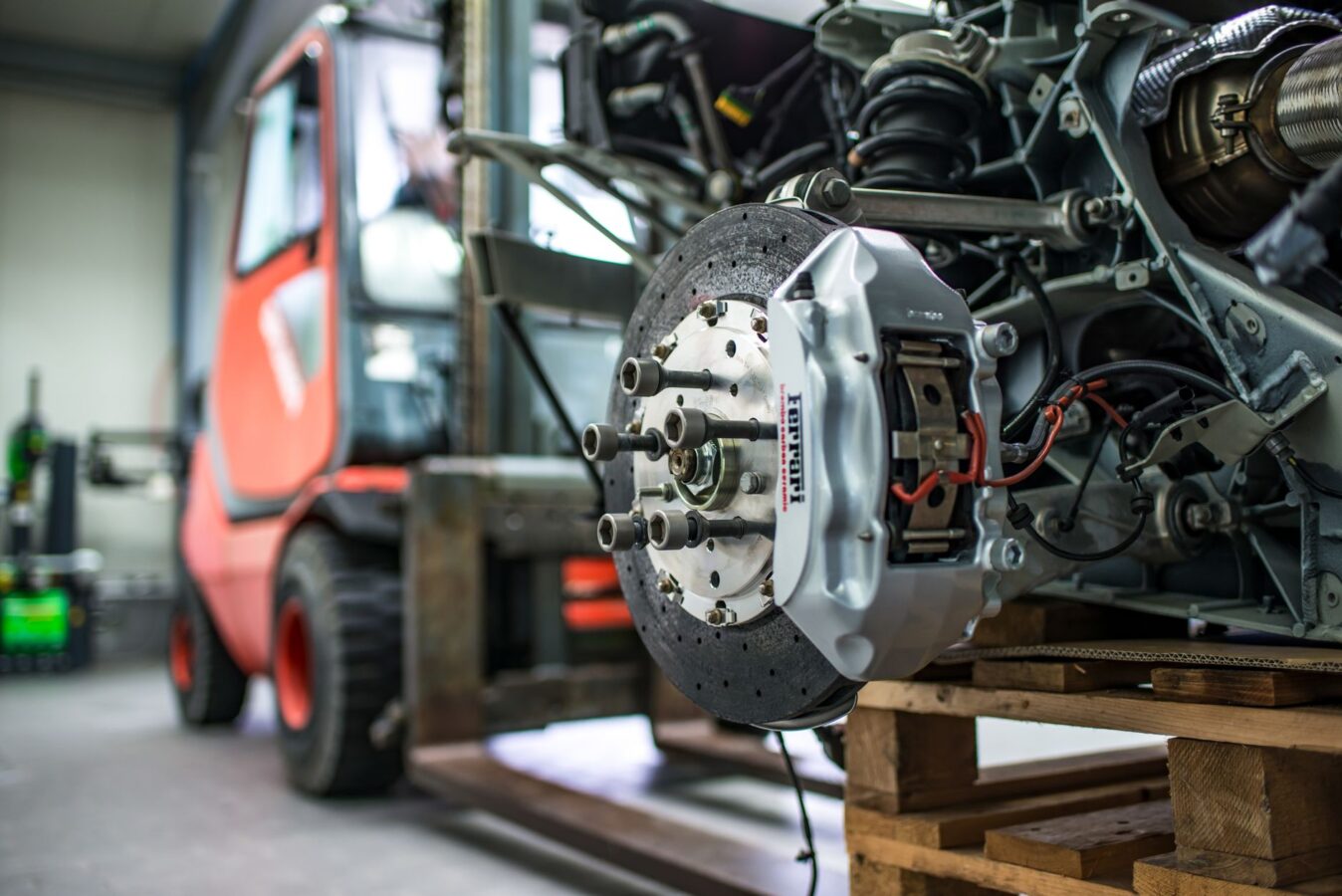

Architecture interne d’un étrier monobloc ou flottant

L’anatomie de l’étrier révèle une ingénierie précise où chaque millimètre compte. Le corps principal, que l’on nomme carter ou chape, se présente soit comme une pièce massive monobloc (usinée dans la masse d’un bloc d’aluminium), soit comme une construction en deux parties assemblées par vis de forte section. À l’intérieur logent un ou plusieurs cylindres d’alésage soigneusement rectifiés, dont le diamètre varie de 38 à 57 millimètres selon la motorisation et le poids du véhicule.

Le piston, généralement en acier chromé ou en aluminium anodisé, se déplace avec un jeu radial de quelques centièmes de millimètre. Deux joints assurent l’étanchéité : le joint torique élastomère en éthylène-propylène (EPDM) résistant aux températures élevées, et le joint-racleur (ou soufflet de protection) qui empêche l’intrusion de poussières et de projections d’eau. La graisse de frein spécifique, capable de résister à 300 degrés, lubrifie cette interface sans contaminer les garnitures.

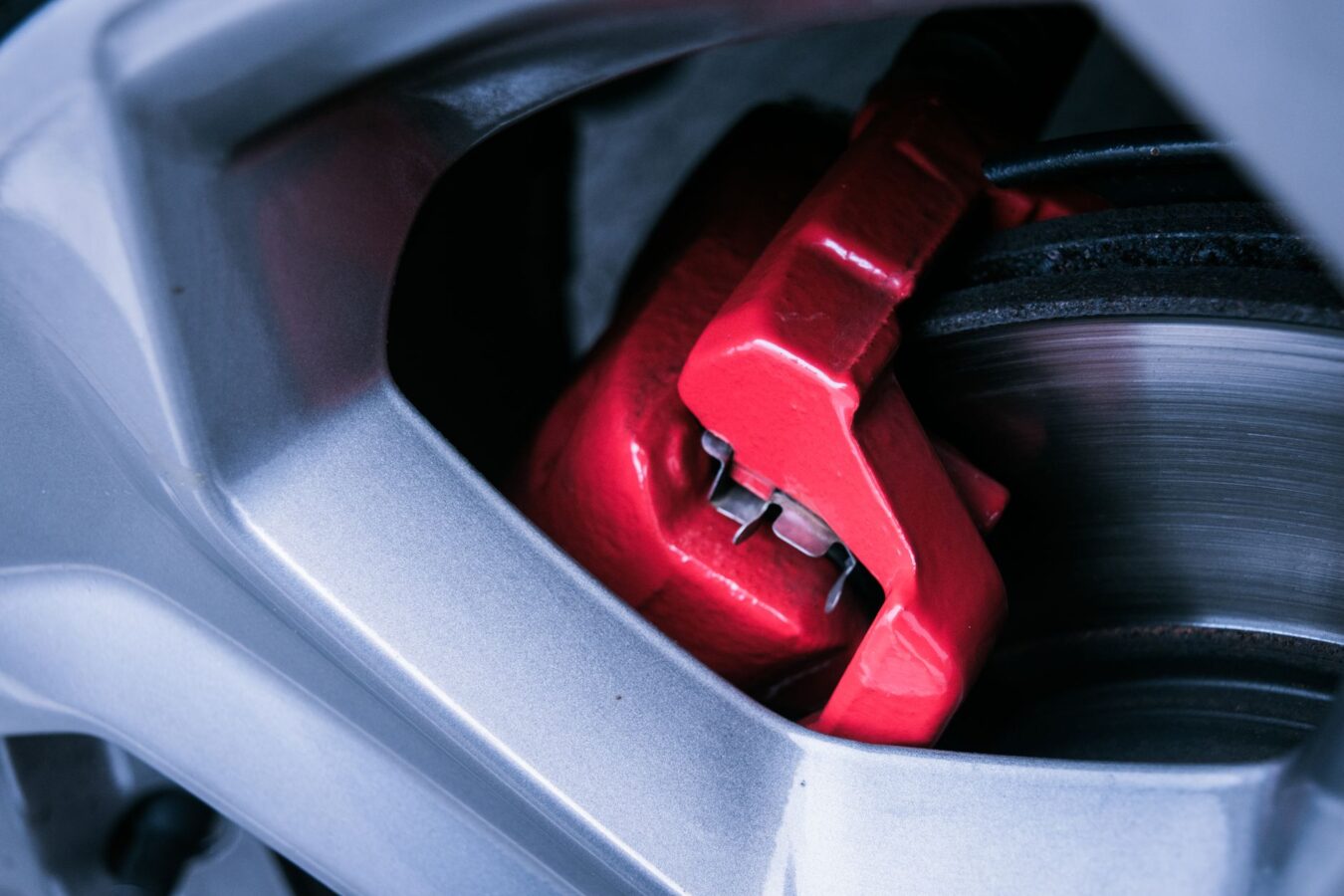

Les axes de guidage, souvent désignés glissières, maintiennent l’étrier dans l’axe du disque avec une tolérance inférieure à 0,05 millimètre. Des ressorts de rappel ou des clips métalliques assurent le retrait des plaquettes après chaque freinage pour éviter le freinage résiduel. Les capuchons de purge, positionnés stratégiquement sur le corps, permettent l’évacuation des bulles d’air lors des purges du circuit hydraulique.

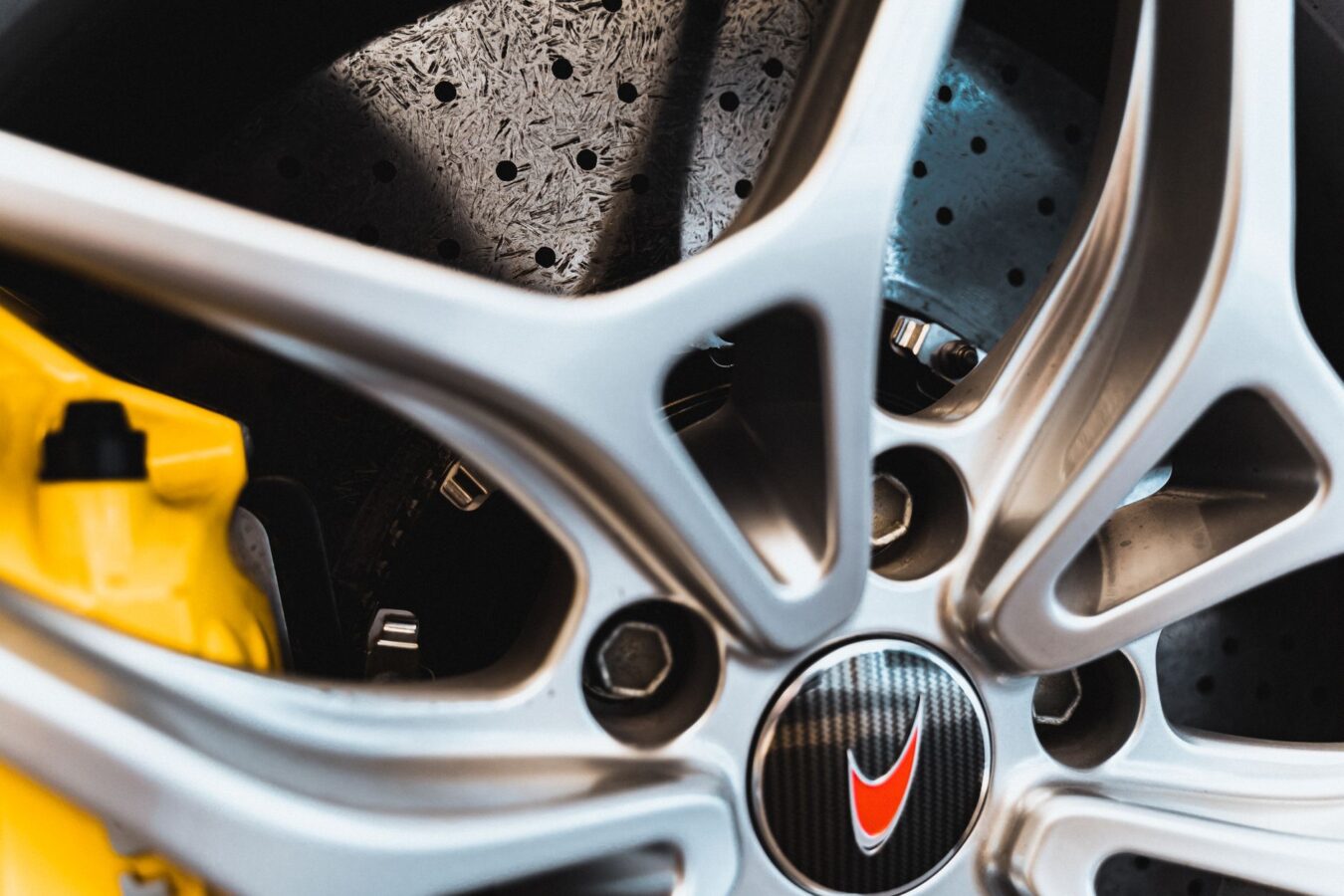

Acier forgé, aluminium ou carbone : les matériaux au banc d’essai

La matière première conditionne directement la rigidité et la gestion thermique de l’ensemble. Les étriers des véhicules de série privilégient la fonte d’aluminium coulée sous pression, alliage silicium-magnésium offrant un excellent compromis entre masse (environ 30 % plus léger que l’acier) et conductivité thermique. Les modèles haute performance adoptent l’aluminium forgé, procédé qui oriente les fibres de métal et supprime les microvides du moulage, permettant des parois plus fines sans sacrifier la résistance mécanique.

Les étriers fixes à pistons multiples des sportives intègrent souvent des pistons en aluminium anodisé de grade aéronautique, parfois perforés de canaux internes pour la circulation d’huile ou de fluide de refroidissement. À l’opposé, les utilitaires et poids lourds conservent des architectures en acier moulé, plus résistantes aux chocs mécaniques et aux écarts de température brutaux. Certaines supercars expérimentent des étriers en céramique renforcée de fibres de carbone, capables de supporter 800 degrés Celsius sans déformation, bien que ces technologies restent confidentielles et onéreuses.

Le traitement de surface joue un rôle protecteur crucial. L’anodisation dure crée une couche d’oxyde d’aluminium de 25 à 50 microns d’épaisseur, résistant à la corrosion chimique induite par les sels de déneigement. Les étriers peints subissent un traitement anticorrosion au zinc-phosphate avant l’application de la laque epoxy résistante à 250 degrés.

Quand l’étrier trahit la mécanique : symptômes et mécanismes de défaillance

Serrage asymétrique et guidage grippé

Lorsque les glissières perdent leur lubrification initiale ou s’oxydent suite à l’infiltration d’eau salée, l’étrier ne peut plus coulisser librement. Cause : corrosion des axes de guidage ou usure des bagues en laiton. Conséquence : une plaquette reste en contact permanent avec le disque tandis que l’autre effectue tout le travail, entraînant une usure différentielle, une surchauffe localisée du disque pouvant créer des voiles de 0,1 à 0,2 millimètre, et une trajectoire déviée du véhicule lors des freinages énergiques.

Fuite d’huile au niveau des joints toriques

Le vieillissement des élastomères sous l’effet combiné de la chaleur et de l’ozone provoque un durcissement des joints. Cause : dégradation thermique des joints après 80 000 à 120 000 kilomètres ou contamination par un liquide de frein non conforme à la spécification DOT 4 ou DOT 5.1 recommandée. Conséquence : baisse du niveau dans le réservoir maître-cylindre, entrée d’air dans le circuit traduite par une pédale « molle » ou à deux temps, et réduction progressive de l’efficacité de freinage sur la roue concernée pouvant provoquer un déséquilibre latéral dangereux.

Vibrations à haute fréquence lors des freinages appuyés

Un étrier qui « danse » sur ses fixations génère des oscillations transmises à la structure du véhicule. Cause : usure des silentblocs de fixation ou jeu excessif entre l’étrier et son support dû à un serrage insuffisant des vis de fixation (couple de serrage standard : 35 à 45 Nm pour les vis d’étrier, 120 à 180 Nm pour le support de chape). Conséquence : phénomène de judder ressenti au volant, usure prématurée des pneumatiques par déformation des flancs sous les à-coups, et fatigue mécanique des triangles de suspension.

Déplacement latéral excessif du piston

Sur les véhicules à fort kilométrage, l’alésage du cylindre s’ovalise légèrement ou le piston développe une usure en barillet. Cause : corrosion pitting sur la surface chromée du piston ou accumulation de résidus de friction sur les parois du cylindre. Conséquence : piston qui se bloque en position avancée, provoquant un échauffement permanent du disque détectable à l’odeur de brûlé, voire une décoloration bleue ou violette du métal indiquant des températures supérieures à 500 degrés, synonyme de risque de voilage irréversible.

Inspection aux chandelles : protocole d’évaluation en garage ou à domicile

Un diagnostic rigoureux nécessite le levage du véhicule et le démontage des roues. Commencez par vérifier visuellement l’étanchéité : toute trace d’huile brune ou translucide sur le corps de l’étrier ou sur la jante trahit une fuite. Mesurez l’épaisseur des plaquettes à l’aide d’un pied à coulisse ; une différence supérieure à 2 millimètres entre le côté intérieur et extérieur du même disque indique un grippage de l’étrier.

Testez la mobilité flottante en saisissant l’étrier à deux mains et en tentant de le déplacer latéralement par rapport au disque. Un jeu supérieur à 0,5 millimètre signale une usure des glissières. Pour tester les pistons, retirez la plaquette extérieure et demandez à un assistant d’appuyer brièvement sur la pédale pendant que vous observez le mouvement. Les pistons doivent avancer simultanément et uniformément. Vérifiez le retrait automatique en poussant manuellement le piston à l’aide d’un tournevis ; une résistance anormale ou un blocage total confirment l’oxydation interne.

Contrôlez l’état des soufflets protecteurs : une fissure ou un déchirement expose immédiatement le joint torique aux agressions extérieures. Enfin, inspectez les disques : des marques de rayures profondes ou des zones brillantes alternant avec des zones mates révèlent un contact anormal lié à un étrier défaillant.

Opération chirurgicale ou simple remplacement : stratégies d’intervention

L’intervention dépend du niveau de dégradation constaté. Un grippage précoce des glissières se résout par un démontage complet, un nettoyage au dégraissant spécial frein puis au papier de verre fin (grain 400), suivi d’un graissage minutieux avec une pâte haute température compatible élastomères. Remplacez systématiquement les bagues de guidage en laiton si elles présentent une usure supérieure à 0,1 millimètre.

Lorsqu’un piston présente des traces de rouille ou d’écaillement du chrome, il est impératif de remplacer l’étrier complet ou de le échanger contre une pièce rénovée. Ne tentez jamais de rénover un piston par simple ponçage : la surface miroir est indispensable à l’étanchéité. Le remplacement d’un étrier nécessite toujours une purge intégrale du circuit hydraulique pour éliminer les bulles d’air emprisonnées, en respectant l’ordre de purge distant vers proche par rapport au maître-cylindre.

Le couple de serrage des fixations est critique : un serrage à 30 Nm au lieu des 35 Nm prescrits peut provoquer un desserrage progressif sous les vibrations, tandis qu’un serrage excessif à 50 Nm risque de filleter les inserts filetés dans le fusée ou le pivot de suspension. Utilisez toujours des vis neuves lors du remontage, car les vis de freinage sont souvent à freinage chimique (flocon de nylon) ou à filetage trilobé déformable à usage unique.

Puis-je rouler temporairement avec un étrier qui fuit légèrement ?

Non, cette pratique constitue une mise en danger immédiate. Une fuite, même minime, indique que le joint d’étanchéité principal a perdu son intégrité. Sous la chaleur de freinage, la fuite peut s’aggraver brutalement, provoquant une perte de pression totale sur le circuit concerné. De plus, le liquide de frein est extrêmement corrosif pour la peinture et les élastomères des flexibles ; une goutte sur un soufflet de cardan ou de direction l’endommagera irrémédiablement en quelques jours. Interrompez immédiatement tout usage du véhicule.

Pourquoi mon étrier neuf grippe-t-il après seulement 10 000 kilomètres ?

Ce phénomène résulte généralement d’une erreur de montage ou d’une contamination. L’utilisation de graisse universelle non résistante à la chaleur fait carboniser le lubrifiant sur les glissières, créant une pâte abrasive. De même, un nettoyage insuffisant des supports avant installation laisse des résidus de rouille qui grippent les axes. Enfin, certains nettoyeurs haute pression utilisés trop près des étriers peuvent forcer l’eau sous les soufflets, accélérant l’oxydation interne. Privilégiez toujours les kits de montage complets incluant clips et capuchons neufs.

Est-il normal que l’étrier chauffe plus d’un côté que de l’autre ?

Une différence de température supérieure à 20 degrés Celsius entre l’étrier gauche et droit d’un même essieu révèle un dysfonctionnement. Cela peut être dû à un flexible de frein interne collatéral qui se dégrade et agit comme clapet anti-retour, emprisonnant la pression dans l’étrier, ou à un piston qui ne revient pas en position initiale. Utilisez un thermomètre infrarouge pour mesurer après une série de freinages modérés. Une anomalie thermique asymétrique nécessite une inspection immédiate des pistons et du flexible avant que la surchauffe n’endommage le joint de cardan ou le roulement de roue par conduction thermique.

L’étrier de frein, bien que robuste, exige une attention méticuleuse aux premiers signes d’anomalie. Une intervention précoce sur les glissières ou les joints préserve non seulement cette pièce coûteuse, mais également les disques et plaquettes associés. En respectant les couples de serrage, les spécifications de liquide de frein et les intervalles d’inspection visuelle, vous assurez une répartition symétrique des efforts de freinage indispensable à la sécurité active du véhicule.
