L’éclat blanc qui signale votre présence

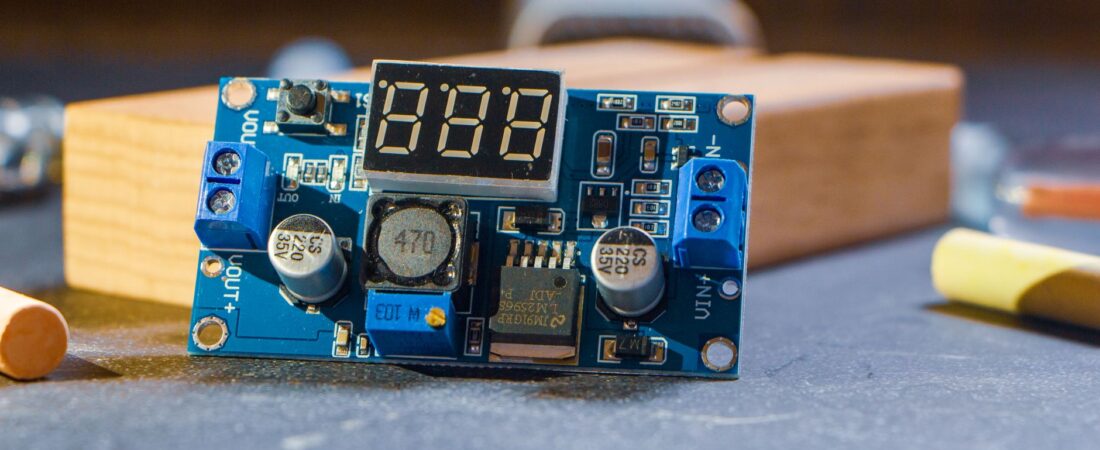

Depuis 2011, tout véhicule neuf immatriculé dans l’Union Européenne doit être équipé de feux de jour. Contrairement aux projecteurs classiques destinés à éclairer la chaussée, ces modules à LED assurent une fonction purement signalétique : rendre le véhicule détectable par les autres usagers dès les premières lueurs du jour, sans éblouissement. Le principe repose sur une chaîne électrique dédiée. Dès la mise du contact, le calculateur de bord ou un relais spécifique alimente le module LED en tension continue de 12 à 14,5 volts. Une électronique de pilotage, intégrée au bloc ou externe, convertit cette tension pour alimenter les diodes électroluminescentes en courant constant, généralement entre 350 et 700 milliamperes par chaîne de LED. La température de couleur est strictement encadrée : elle doit se situer entre 5 500 et 6 500 Kelvin pour ce blanc pur caractéristique, avec une intensité minimale de 400 candela par feu.
Dans le ventre du module lumineux
L’anatomie d’un feu de jour LED révèle une architecture où la thermique dicte la géométrie. Au cœur du dispositif se trouve un circuit imprimé en aluminium (MCPCB pour Metal Core Printed Circuit Board) d’une épaisseur de 1,6 à 2 millimètres. Cette base métallique supporte les puces LED, souvent au format 3030 ou 2835 (3,0 mm × 3,0 mm et 2,8 mm × 3,5 mm respectivement), soudées en surface. Chaque puce génère une chaleur considérable localement : point chaud pouvant atteindre 85 à 120 degrés Celsius à la jonction.
Pour évacuer cette chaleur, le PCB repose sur un dissipateur thermique en aluminium 6061 ou, sur les modèles haut de gamme, en cuivre nickelé. Ce radiateur présente des ailettes ou des rainures d’une profondeur de 5 à 15 millimètres, calculées selon la puissance dissipée, généralement entre 5 et 15 watts par module. L’interface thermique utilise une pâte conductrice à base de céramique ou une pad silicone grise, déposée avec une épaisseur contrôlée de 0,1 à 0,2 millimètre.
L’optique avant se compose d’un guide de lumière en polycarbonate ou PMMA (polyméthacrylate de méthyle) injecté, avec des micro-prismes de réfraction calculés au dixième de millimètre près. Ce guide transforme la lumière ponctuelle des LED en une bande homogène ou en points distincts selon le design. Un verre ou une lentille en polycarbonate transparent, traité anti-UV, ferme l’ensemble. L’étanchéité repose sur un joint torique en EPDM (éthylène-propylène-diène monomère) logé dans une gorge de 2,4 millimètres de section, comprimé à 25% de son diamètre nominal lors du serrage.
Du silicium au polymère : les secrets de fabrication
Deux technologies LED dominent le marché des feux diurnes. La technologie COB (Chip On Board) dépose directement la puce LED nue sur le substrat aluminium, recouverte d’un encapsulant au phosphore jaune. Cette méthode offre une homogénéité parfaite mais une réparabilité quasi nulle. Les modules SMD (Surface Mount Device) conservent les LED individuelles encapsulées, permettant un remplacement unitaire par soudage à air chaud si l’électronicien dispose d’une station à 300 degrés Celsius et d’une buse de 3 millimètres.

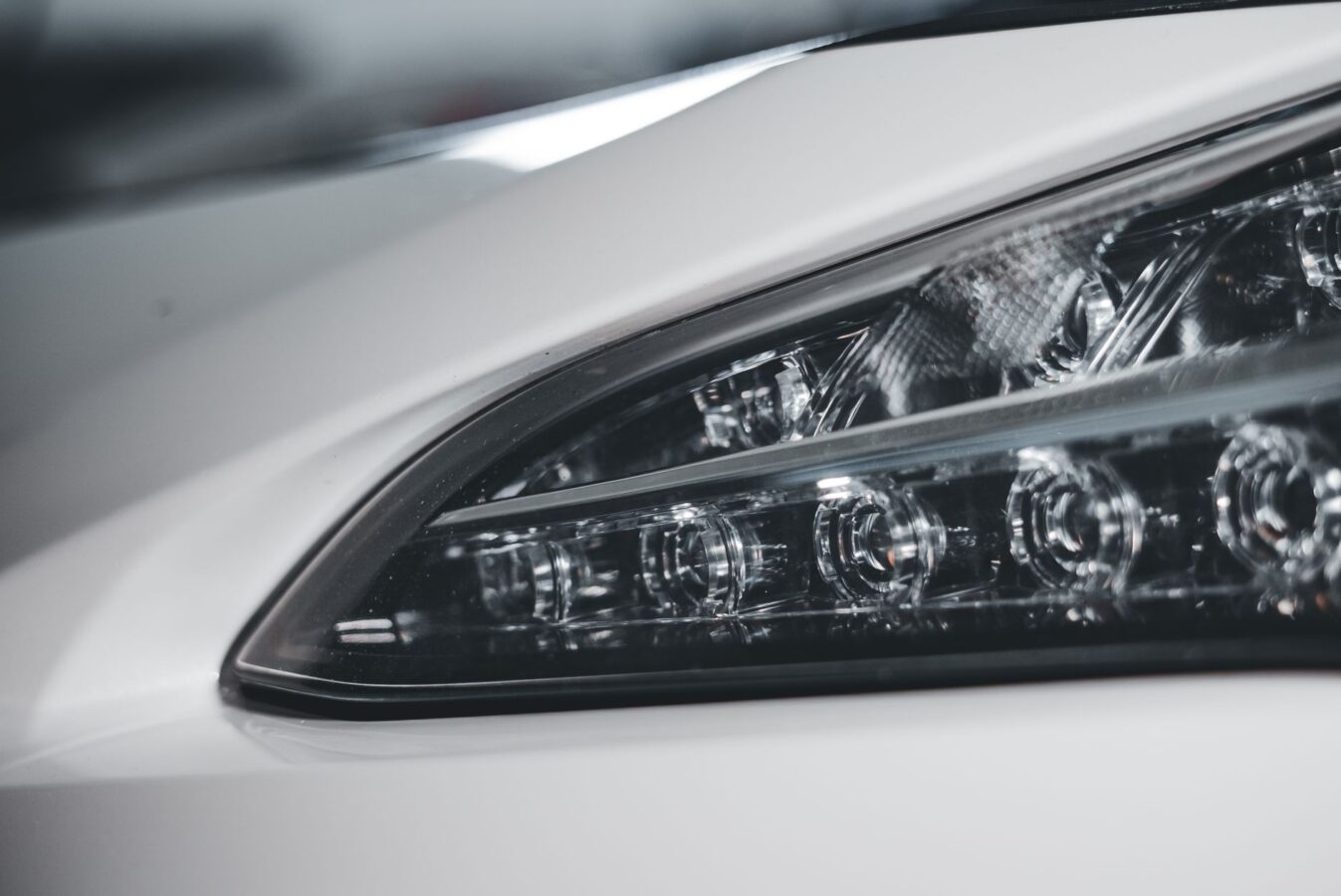

Les variantes architecturales se multiplient. La bande lumineuse continue type “Light Blade” intègre une fibre optique active alimentée par une LED latérale de 3 watts. Les signatures à points distincts utilisent des réflecteurs individuels en PBT (polybutylène téréphtalate) renforvé fibre de verre, résistant à 150 degrés Celsius. Sur certains modèles récents, les feux de jour s’intègrent dans le même bloc optique que les projecteurs principaux via une alvéole séparée, nécessitant une gestion thermique encore plus poussée avec des caloducs en cuivre de 4 millimètres de diamètre.
Quand l’aube faiblit : symptômes de fatigue
Clignotements intempestifs et extinction brutale
Le driver électronique, composant essentiel qui convertit le 12 volts batterie en courant constant, souffre des variations de tension du réseau bord. Une diode de roue libre défaillante ou un condensateur électrolytique de filtrage gonflé (cause) provoque une alimentation hachée. Les LED, alimentées par créneaux, clignotent à 50 ou 100 Hertz, invisible à l’œil nu de face mais perceptible en vision périphérique. Conséquence immédiate : les autres conducteurs perçoivent un signal instable, assimilable à un clignotant défectueux, créant une confusion dangereuse en intersection.
Baisse de luminosité uniforme ou partielle
La dégradation du phosphore organique encapsulant les puces LED, accélérée par des cycles de température répétés entre −20 et +80 degrés Celsius, réduit le rendement lumineux (cause). Le flux lumineux chute progressivement sous les 400 candela réglementaires. Conséquence : en plein jour ensoleillé, le véhicule devient moins visible, notamment par les usagers de deux-roues. Cette sous-exposition augmente le risque de refus au contrôle technique selon les critères R19 de la directive européenne.
Teinte bleutée ou violette anormale
Une surchauffe historique ponctuelle ou une dégradation de l’encapsulant silicone (cause) modifie la longueur d’onde émise. Le phosphore jaune, dégradé, ne convertit plus suffisamment la lumière bleue primaire de la puce InGaN (indium-gallium-nitrate). La lumière émue vire vers le violet spectral (> 420 nanomètres). Conséquence : cette coloration ne respecte plus la spécification chromatique imposée (blanc pur), exposant le conducteur à une verbalisation pour non-conformité de l’éclairage.
Condensation interne persistante
La membrane perméable (évent) située à l’arrière du boîtier, destinée à équilibrer les pressions tout en bloquant l’eau, se colmate par accumulation de poussières et de suies d’échappement (cause). L’humidité piégée condense sur la face interne froide de l’optique. Conséquence : les gouttelettes diffractent la lumière, créant des halos aveuglants et risquant de provoquer un court-circuit sur le PCB si l’eau atteint les pistes de cuivre gravées à 0,035 millimètre d’épaisseur.
Investigations au multimètre
Avant tout remplacement coûteux, trois vérifications méthodiques isolent la cause. Premièrement, tester la tension d’alimentation au connecteur du module : placer les pointes du multimètre en mode volts continu sur les broches 1 et 2 (généralement). La lecture doit afficher 12,4 volts minimum moteur éteint, 13,8 à 14,5 volts moteur tournant. Une tension inférieure à 11 volts indique une masse défectueuse ou une chute de tension dans le faisceau.
Deuxièmement, vérifier l’intensité consommée. En mode ampèremètre en série sur la ligne positive, le courant doit correspondre aux spécifications gravées sur le boîtier (exemple : 0,42 ampères pour un module 5 watts). Une consommation nulle avec tension présente confirme la panne interne du driver. Troisièmement, inspecter l’ohm-mètre la continuité de la masse entre le boîtier métallique du feu et la borne négative batterie : la résistance doit être inférieure à 0,5 ohm. Au-delà, démonter la cosse de masse, poncer la peinture jusqu’au métal nu avec une toile abrasive grain 80, puis resserrer avec un couple de 8 newtons-mètres.
Opération chirurgicale ou remplacement global ?
L’intervention dépend de l’intégration du module. Sur les véhicules où le feu de jour constitue un bloc indépendant (souvent en pare-chocs), le remplacement reste accessible. Commencer par débrancher la batterie pour éviter les courts-circuits lors de la manipulation des connecteurs. Démonter les fixations : vis à empreinte Torx T20 ou T25, serrées généralement à 2,5 newtons-mètres si elles percent du plastique, ou 4 newtons-mètres dans des écrous métalliques. Si le pare-chocs doit être décalé, repérer au marqueur indélébile la position des agrafes pour garantir le réglage du jeu de jointure.
Lors du remontage, impérativement remplacer le joint torique par un neuf, lubrifié au silicone pour éviter le pincement. Vérifier l’orientation du nouveau module : certaines LED directionnelles possèdent un angle d’émission de 120 degrés qui doit être orienté vers l’extérieur de la route. Serrer les fixations en croix pour éviter la déformation du dissipateur. Si le véhicule possède un calculateur de gestion d’éclairage intelligent (LIN-bus ou CAN-bus), une reprogrammation ou une initialisation via valise diagnostic est nécessaire pour effacer le défaut “feu diurne défaillant” mémorisé dans le BSI (Boîtier de Servitude Intelligent).
L’investissement pour la visibilité
| Prestation / Pièce | Fourchette basse | Fourchette haute | Notes techniques |
|---|---|---|---|
| Module LED feu de jour (pièce seule) | 80 € | 450 € | Généraliste (Dacia, Renault) vs Premium (Audi, BMW matrix) |
| Main d’œuvre remplacement simple | 40 € | 80 € | Accès direct sous capot, pare-chocs fixe |
| Main d’œuvre remplacement complexe | 120 € | 250 € | Dépose pare-chocs avant, calage radar ADAS |
| Reprogrammation calculateur | 30 € | 80 € | Effacement défauts et apprentissage nouveau module |
| Kit réparation LED (driver + soudure) | 25 € | 60 € | Solutions alternatives pour véhicules anciens sans pièce dispo |
Interrogations des conducteurs
Pourquoi mon feu de jour LED reste allumé en plein jour alors que je roule ?
Ce comportement est normal et réglementaire. Les feux de jour s’allument automatiquement dès l’enclenchement du contact, sans action sur le commutateur d’éclairage. Ils restent actifs tant que le moteur tourne, quelle que soit la luminosité ambiante. Seule l’activation des feux de croisement (position auto ou manuelle) provoque leur extinction ou leur atténuation selon les stratégies constructeurs. Cette permanence assure une visibilité constante, notamment en sous-bois ou tunnel où la luminosité change brutalement.
Puis-je installer des LED après-vente sur une voiture ancienne sans DRL d’origine ?
L’installation est possible mais encadrée. Les modules ajoutés doivent être homologués ECE R87, fixés à une hauteur comprise entre 250 et 1 500 millimètres au-dessus du sol, et éloignés de l’axe longitudinal d’au moins 400 millimètres pour les feux latéraux. L’alimentation doit passer par un relais commandé par le contacteur de démarrage pour respecter la réglementation d’extinction moteur coupé. Attention : sur les véhicules antérieurs à 2011, cette modification n’est pas obligatoire mais doit être déclarée à l’assureur. Le choix de modules “universels” à 15 € sur internet est déconseillé : leur angle d’émission souvent mal maîtrisé éblouit les autres usagers et leur durée de vie ne dépasse pas 6 mois sous la chaleur du capot.
Un feu de jour LED consomme-t-il vraiment moins qu’une ampoule halogène traditionnelle ?
Oui, de manière significative. Un feu diurne halogène consomme 21 watts (ampoule H21W), soit 42 watts pour la paire, prélevant 3,5 ampères sur la batterie. Un module LED équivalent délivre la même intensité lumineuse pour 5 à 8 watts par côté, soit 10 à 16 watts totaux. Sur une année de conduite moyenne (15 000 kilomètres à 50 km/h moyenne, soit 300 heures de fonctionnement), l’économie représente 9,6 kWh. À l’échelle de la consommation de carburant, cela équivaut à environ 0,05 litre aux 100 kilomètres, soit un gain réel mais marginal sur l’autonomie globale. L’avantage majeur réside plutôt dans la longévité : 10 000 heures de vie utile pour la LED contre 1 000 heures pour l’halogène, réduisant les interventions d’entretien.
Le feu de jour LED constitue désormais une signature visuelle incontournable de l’automobile moderne, alliant efficacité énergétique et sécurité passive. Sa maintenance demande une approche électronique plus qu’électromécanique, privilégiant le diagnostic des drivers et la gestion thermique aux simples remplacements d’ampoules d’antan. Un entretien préventif des joints et une vigilance sur les premiers signes de décoloration permettront de maintenir cette visibilité optimale sur toute la durée de vie du véhicule.
