Frein à main électrique : rôle, fonctionnement et anatomie

De la manette au bouton : la mutation du freinage statique

Le frein à main électrique, ou frein de stationnement électrique (EPB pour Electrical Park Brake), a progressivement évincé la manette traditionnelle à câble bowden dans 85 % des véhicules neufs vendus en Europe. Contrairement à son prédécesseur mécanique qui actionnait directement les mâchoires des tambours arrière via un système de câbles, cette architecture électronique transforme l’impulsion digitale du conducteur en force de serrage mécanique via des actionneurs intégrés ou des servomoteurs à câble.

Le principe fondamental reste identique : immobiliser le véhicule à l’arrêt en bloquant les roues arrière (ou avant sur certaines architectures électriques spécifiques) indépendamment du circuit hydraulique de freinage de service. Cependant, l’intégration au réseau multiplexé du véhicule autorise des fonctions additionnelles impossibles à réaliser mécaniquement : serrage automatique à la coupure du contact, déverrouillage automatique au départ, freinage d’urgence dynamique (AFU) et gestion intelligente des pentes.

Deux architectures techniques coexistent. L’EPB intégré à l’étrier (Caliper Integrated) embarque directement dans l’étrier de frein arrière un moteur électrique réversible – généralement un moteur pas à pas ou à courant continu avec réducteur planétaire – qui agit sur la mécanique de l’étrier via une vis à billes ou un système pignon-crémaillère. L’EPB à câble (Cable Puller System) conserve les étriers hydrauliques classiques mais remplace la manette par un servomoteur électrique qui tire sur les câbles de frein à main traditionnels, une solution souvent retenue sur les plateformes dérivées d’anciennes architectures mécaniques.

Anatomie d’un étrier électrique : mécanique de précision

L’examen détaillé d’un étrier EPB moderne révèle une mécanique complexe où l’électronique dialogue avec des composants mécaniques soumis à des contraintes thermiques extrêmes. Le cœur du système réside dans l’actionneur électromécanique, généralement situé sur le corps de l’étrier. Ce module hermétique abrite un moteur électrique de 12 volts dont la puissance crête atteint 350 watts, consommant entre 15 et 25 ampères pendant les phases de serrage et desserrage d’une durée inférieure à 3 secondes.

La transmission du mouvement rotatif en translation linéaire s’effectue via un réducteur épicycloïdal multicouches qui multiplie le couple moteur par un rapport compris entre 30:1 et 60:1, permettant de générer une force de serrage sur les plaquettes comprise entre 15 000 et 18 000 newtons. Cette force équivalente à celle d’une manette mécanique bien tirée assure l’immobilisation du véhicule sur des pentes atteignant 30 % (17°) selon les normes constructeurs.

Le système de vis à billes ou de pignon-crémaillère actionne le piston de l’étrier, mais avec une spécificité majeure : une butée mécanique débrayable. Lors d’un freinage hydraulique classique (pédale de frein), le piston se déplace librement sans solliciter la mécanique de l’actionneur électrique. Seul le freinage de stationnement utilise la transmission mécanique de l’EPB. Un capteur de position de rotation intégré au moteur (codeur optique ou magnétique à effet Hall) informe le calculateur de l’avancement du serrage et de la position de dégagement.

Le calculateur dédié, souvent intégré au module ABS/ESP, pilote les actionneurs via des relais de puissance et surveille en permanence la consommation électrique, la vitesse de rotation du moteur et la résistance mécanique rencontrée. Une carte électronique interne à l’étlier gère également la protection thermique des bobinages moteur, essentielle lors des cycles répétitifs de tests automatiques effectués à chaque démarrage.

Matériaux, technologies et variantes constructeurs

La fiabilité de l’EPB repose sur des choix matériels contraignants dictés par l’environnement thermique (températures de plaquette pouvant atteindre 350°C lors d’une descente de col) et l’étanchéité requise (indice IP6K9K). Les étriers sont généralement en fonte grise GG25 ou aluminium moulé sous pression (AlSi10Mg) avec traitement de surface anticorrosion par cataphorèse. Les pistons, souvent en acier chromé de diamètre 38 à 42 mm, doivent résister à la déformation tout en maintenant une glissance parfaite dans le corps d’étrier malgré les joints toriques en EPDM ou FKM (Viton) exposés aux huiles minérales et aux températures élevées.

Les plaquettes de frein à main électrique utilisent des formulations spécifiques : garnitures organiques à base de fibres de verre et de caoutchouc nitrile pour les véhicules compacts, ou céramiques frittées pour les modèles sportifs ou lourds, offrant une meilleure résistance à la fade thermique mais générant moins de poussières. L’épaisseur des plaquettes neuves varie généralement entre 11 et 14 mm, avec un témoin d’usure acoustique déclenché à 2,5 mm restant.

Chez Volkswagen-Audi, le système EPB utilise des moteurs pas à pas avec contrôle de position absolue, tandis que BMW et Mercedes privilégient les moteurs à courant continu avec capteurs de force intégrés estimant le couple de serrage par la mesure du courant absorbé. PSA-Stellantis (système EPB2) et Renault ont opté pour des architectures modulaires où le même calculateur gère l’ABS, l’ESP et l’EPB via le bus CAN à 500 kbit/s. Les constructeurs premium intègrent désormais la fonction Auto Hold qui maintient le freinage hydraulique aux feux via des électrovannes ESC, distincte de l’EPB mais souvent confondue par les utilisateurs.

Symptômes de défaillance et leurs mécanismes

Serrage asymétrique ou blocage complet d’un seul côté

La cause réside généralement dans la corrosion interne de la mécanique de transmission, particulièrement sur les vis à billes non protégées ou les câbles d’EPB à câble exposés aux projections d’eau et sel. L’oxydation augmente le frottement mécanique, provoquant une dissymétrie de force entre l’étrier gauche et droit. Conséquence immédiate : le véhicule tend à pivoter sur le frein le plus efficace lors du serrage sur pente, avec risque de détérioration prématurée des disques et plaquettes du côté sur-freiné. Sur les longs trajets autoroutiers, cela génère une surchauffe localisée pouvant atteindre 180°C au repos, dégradant les joints d’étanchéité du piston.

Message d’erreur « Frein de stationnement à contrôler » avec témoin jaune allumé

Ce défaut survient lorsque le calculateur détecte une anomalie de positionnement : le moteur tourne mais le capteur de position ne retourne pas la valeur attendue, ou le courant consommé dépasse 30 ampères pendant plus de 4 secondes, signe d’un blocage mécanique. La cause peut être un grippage du piston dans l’étrier dû à un manque de lubrification des joints (souvent après remplacement de plaquettes sans réinitialisation), ou une coupure dans le faisceau électrique entre le calculateur et l’actionneur. Conséquence pratique : le frein reste ouvert, exposant le véhicule au risque de roulement en l’absence de pignon engagé, ou inversement reste fermé, immobilisant la roue et provoquant un patinage du pneu avec usure irrégulière en bande.

Bruits de grincement ou claquements lors de l’activation

Ces bruits révèlent une usure avancée des garnitures de plaquettes arrivées à la côte minimale (2 mm), provoquant un contact métal-disque direct lors du serrage. Alternativement, sur les systèmes à câble, il s’agit d’une rupture partielle des torons de câble qui se coincent dans la gaine lors du mouvement de traction. La conséquence mécanique est une réduction drastique de la force de serrage effective : au lieu des 16 000 N nominaux, l’effort chute sous les 10 000 N, rendant le freinage insuffisant sur pente supérieure à 12 %, avec risque de dérapage du véhicule si la boîte n’est pas en prise.

Desserrage impossible après une longue immobilisation

Phénomène fréquent en milieu humide ou après passage en station de lavage haute pression : l’eau pénètre dans le mécanisme de l’actionneur, provoquant une oxydation des surfaces de contact ou un gonflement des matériaux polymères internes. La cause est souvent une dégradation des joints d’étanchéité de l’étlier (coupelles en caoutchouc fissurées) ou une infiltration le long de l’arbre moteur. Conséquence opérationnelle : le moteur électrique n’arrive pas à surmonter le couple résistant, le calculateur coupe l’alimentation par sécurité après 5 secondes, et le véhicule reste bloqué. Une tentative de déplacement force l’étrier, endommageant irrémédiablement la vis de transmission ou les dentures du réducteur.

Diagnostic et vérification en autonomie

Avant toute intervention, la procédure de diagnostic requiert un multimètre numérique, un analyseur OBD-II capable de lire les calculateurs ESP/EPB (non tous les lecteurs bas de gamme le permettent), et une lampe stroboscopique pour observer le fonctionnement mécanique. Commencez par la lecture des défauts : les codes P0571 (circuit de frein à main), C13AA (moteur étrier gauche défaut) ou U0415 (communication calculateur invalide) orientent vers la nature électrique ou mécanique de la panne.

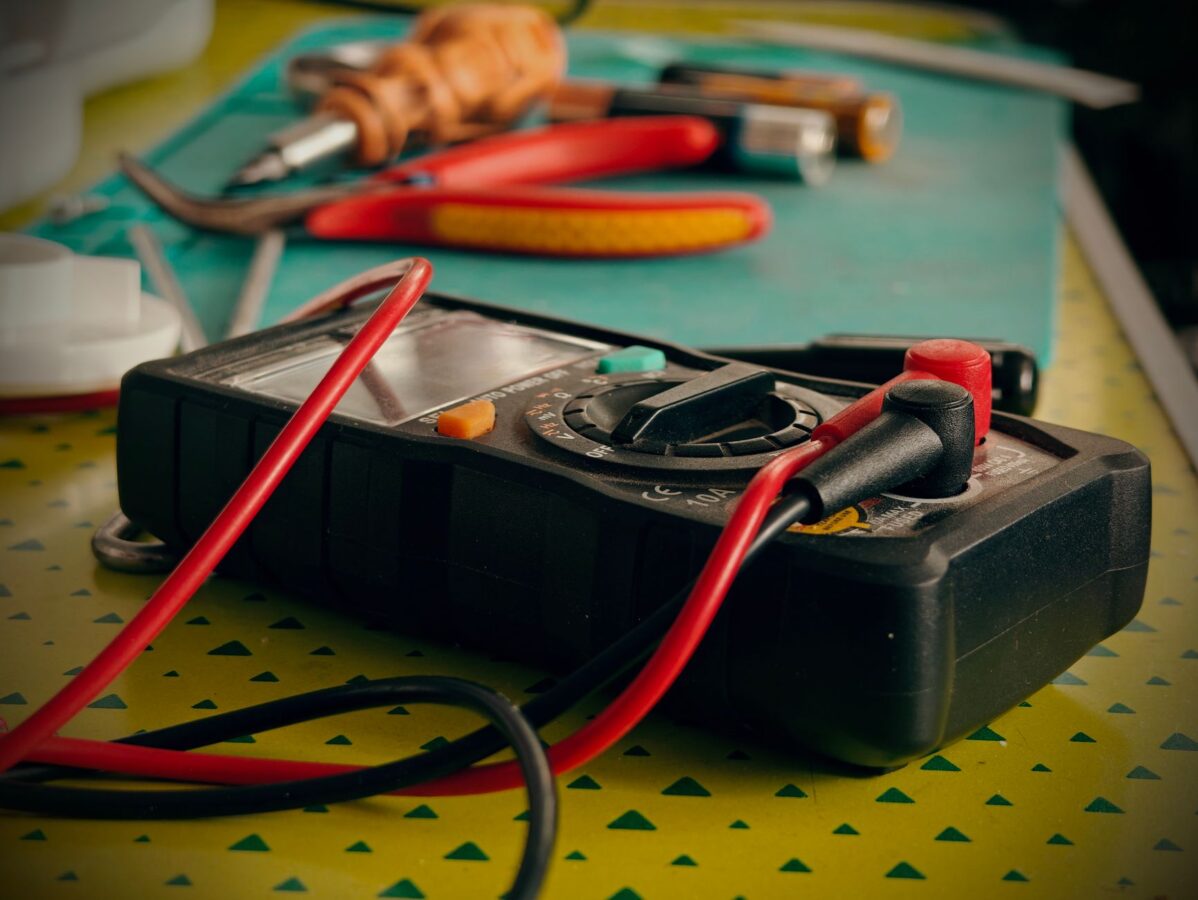

Étape concrète de vérification électrique : débranchez le connecteur à 3 ou 5 broches situé sur l’étrier arrière (après avoir ôté le fusible EPB pour éviter tout démarrage intempestif). Mesurez la résistance entre les broches d’alimentation moteur : une valeur comprise entre 1,2 et 2,8 ohms selon les constructeurs indique un bobinage sain. Une valeur infinie révèle une coupure interne du moteur, nécessitant le remplacement de l’étrier complet (rarement réparable). Vérifiez ensuite la tension aux bornes du connecteur en actionnant le bouton EPB avec le contact mis : vous devez relever 12 volts pendant 2 à 3 secondes sur les deux sens de polarité (serrage/desserrage).

Vérification mécanique : démontez la roue et observez l’étrier avec l’assistant actionnant le frein. Le corps de l’actionneur doit effectuer une rotation visible de 15 à 20 degrés pendant le serrage, accompagnée d’un bruit de moteur électrique régulier. Si le moteur tourne mais le piston n’avance pas (vérifiable en tentant de faire tourner le disque à la main après serrage), la transmission interne est rompue. Mesurez l’épaisseur des plaquettes : en dessous de 3 mm, le système peut entrer en butée mécanique avant d’atteindre la force de serrage nominale.

Test du câblage : sur les véhicules équipés d’EPB à câble, actionnez manuellement la tringlerie après dépose du moteur actionneur. La résistance au mouvement doit rester inférieure à 50 newtons (environ 5 kg de traction). Au-delà, démontez les câbles et vérifiez leur glissance dans les gaines : un câble neuf doit tomber sous son propre poids lorsqu’on le tient vertical.

Intervention : remplacement et calibrage

Le remplacement d’un étrier EPB nécessite impérativement une procédure de rétraction électronique préalable via l’outil de diagnostic pour ramener le piston en position ouverte sans endommager la vis de transmission. Sur les véhicules sans accès à ce mode service (panne en cours de route), une manipulation d’urgence existe : alimentez directement les broches du moteur avec une alimentation 12V/5A en respectant la polarité de desserrage jusqu’à ce que le piston rentre complètement.

Le couple de serrage des étriers sur le fusée est critique : généralement 95 à 115 Nm pour les fixations M12 x 1,5, et 45 à 55 Nm pour les étriers arrière à glissière. Un serrage insuffisant provoque un voile des disques et une usure irrégulière des plaquettes ; un serrage excessif arrache les filets dans l’alu de la fusée. Après remplacement des plaquettes ou de l’étrier, le calibrage est obligatoire : le calculateur doit apprendre la position zéro du piston et la course maximale. Cette procédure, accessible via les valises constructeur ou certains outils multimarques haut de gamme, dure environ 30 secondes et génère des clics mécaniques successifs.

Sur les systèmes à câble, le réglage du jeu se fait électroniquement via le menu de service, contrairement aux câbles mécaniques où l’on ajustait la gaine. Ne remplacez jamais un seul étrier : les efforts de serrage étant calculés par le calculateur en fonction de la consommation électrique des deux moteurs, un étrier neuf et un usé créent un déséquilibre détecté comme défaut. Prévoyez toujours le remplacement par paire.

Budget : investissement et fournitures

Questions techniques récurrentes

Peut-on déplacer un véhicule dont l’EPB est bloqué en position serrée sans dépanneuse ?

Théoriquement oui, mais pratiquement risqué. Sur la plupart des modèles, une procédure de déblocage mécanique d’urgence existe via une clé à pipe ou une manivelle située sous le cache plastique de l’étrier, permettant de dévisser manuellement la transmission. Cependant, cette manipulation exige le démontage de la roue et l’accès à l’arrière de l’étrier, souvent obstrué par le silencieux ou le réservoir d’essence. Alternative temporaire : alimenter directement le moteur avec deux fils ponctuels sur la batterie en respectant la polarité de desserrage. Attention, sans détection de fin de course par le calculateur, le moteur peut forcer en butée et griller. Une fois débloqué, ne roulez pas : l’étrier risque de se resserrer aléatoirement si le défaut électrique persiste.

Pourquoi l’EPB se déclenche-t-il automatiquement par intermittence sans action sur le bouton ?

Ce phénomène révèle généralement une confusion du calculateur entre le signal de frein de service et celui de stationnement. La cause la plus fréquente est un interrupteur de feux stop défectueux (contacteur situé au niveau de la pédale) qui envoie des signaux parasites interprétés comme une demande de freinage d’urgence. Autre cause : une masse électrique desserrée sur le faisceau arrière créant des variations de potentiel simulant une activation. Enfin, sur certains modèles équipés de la fonction de maintien en côte (Hill Holder), un capteur d’accélération déréglé peut déclencher le frein de stationnement par sécurité. La conséquence est une usure accélérée des mécanismes et une surconsommation électrique pouvant décharger la batterie si le cycle se répète en stationnement.

Faut-il entretenir spécifiquement l’EPB ou est-ce sans entretien comme prétendu ?

L’absence d’entretien est un mythe marketing. Tous les 60 000 kilomètres, une démontage-contrôle des étriers est recommandée : nettoyage des coulisseaux, graissage des joints de piston avec pâte silicone haute température (ne jamais utiliser de graisse cuivrée conductrice près des capteurs), et vérification de l’étanchéité des soufflets d’actionneur. Sur les systèmes à câble, un nettoyage des gaines et un graissage au câble de frein spécifique (graphite lubrifiant) tous les 40 000 km préviennent la corrosion interne. En usage hivernal salé, rincez régulièrement l’arrière des étriers à l’eau claire pour éviter le blocage par cristaux de sel. Cette maintenance préventive, coûtant environ 80 € chez un professionnel, prolonge la durée de vie des actionneurs au-delà des 200 000 km théoriques.

Le frein à main électrique représente une avancée ergonomique indéniable mais impose une rigueur technique accrue lors des interventions. Contrairement à son ancêtre mécanique que l’on réparait avec des pinces et de l’huile de coude, l’EPB exige la maîtrise des protocoles électroniques et le respect absolu des couples de serrage. Une panne ne pardonne pas l’improvisation : un étrier forcé mécaniquement sans rétraction électronique prélable entraîne systématiquement la destruction de la transmission interne, transformant une simple opération de plaquettes en remplacement coûteux de l’étrier complet. L’entretien préventif reste donc la seule stratégie économiquement viable pour ce composant désormais incontournable de la sécurité passive automobile.
