Le gardien de tension : maintien de la courroie auxiliaire sous surveillance constante
Chaque démarrage du moteur thermique déclenche une chorégraphie mécanique invisible. Alternateur, compresseur de climatisation, pompe de direction assistée et pompe à eau entrent simultanément en rotation. Cette synchronisation exige une traction uniforme transmise par une courroie poly-V unique, elle-même maintenue à l’état de tension optimale par un composant souvent négligé : le galet tendeur d’accessoires. Cette pièce assure la pression mécanique continue nécessaire pour éviter le patinage et garantir l’efficacité énergétique du train auxiliaire. Sans elle, la courroie glisserait dès les premiers régimes moteur, provoquant une décharge de batterie, une perte de refroidissement et une direction subitement lourde.

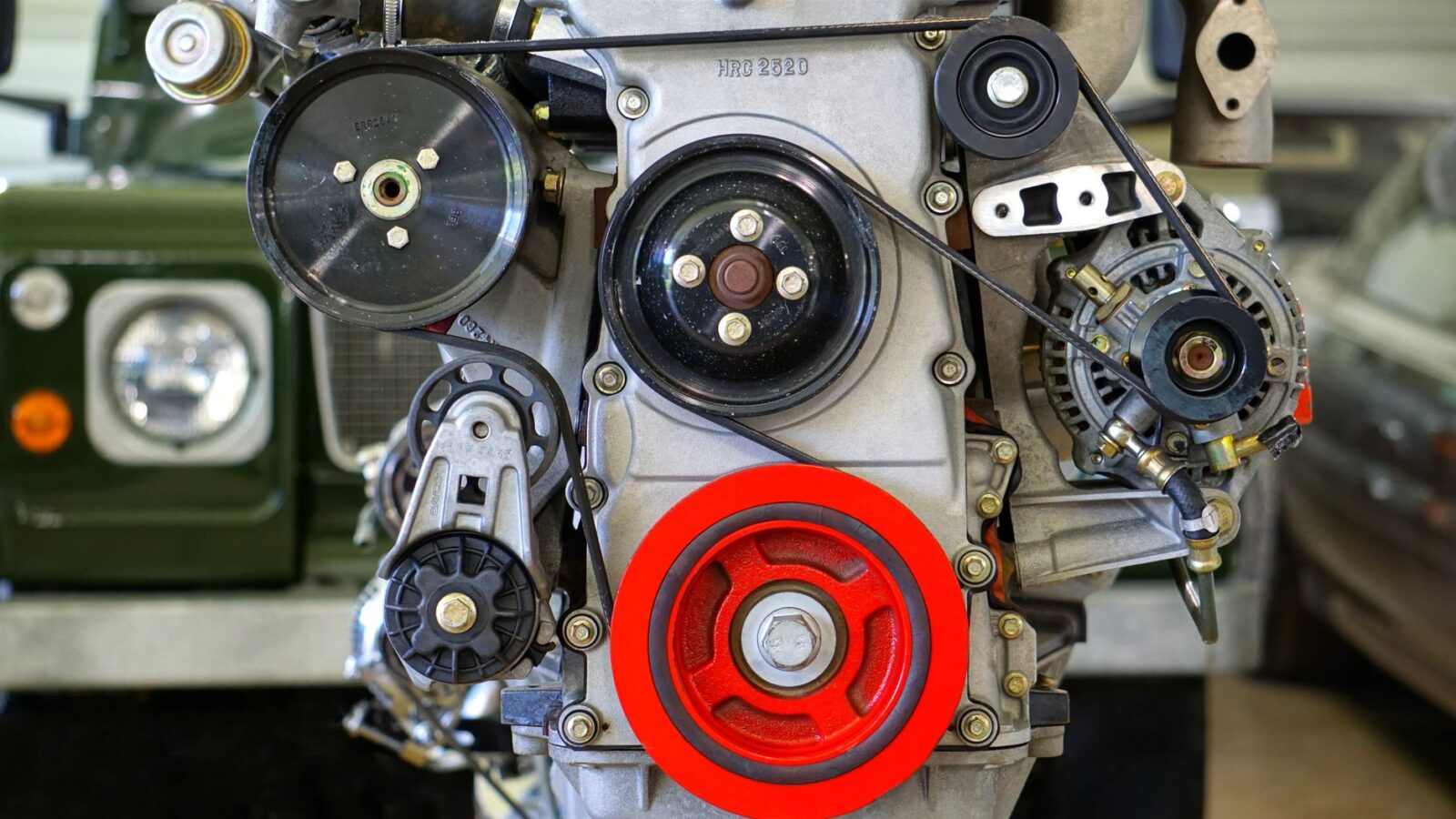

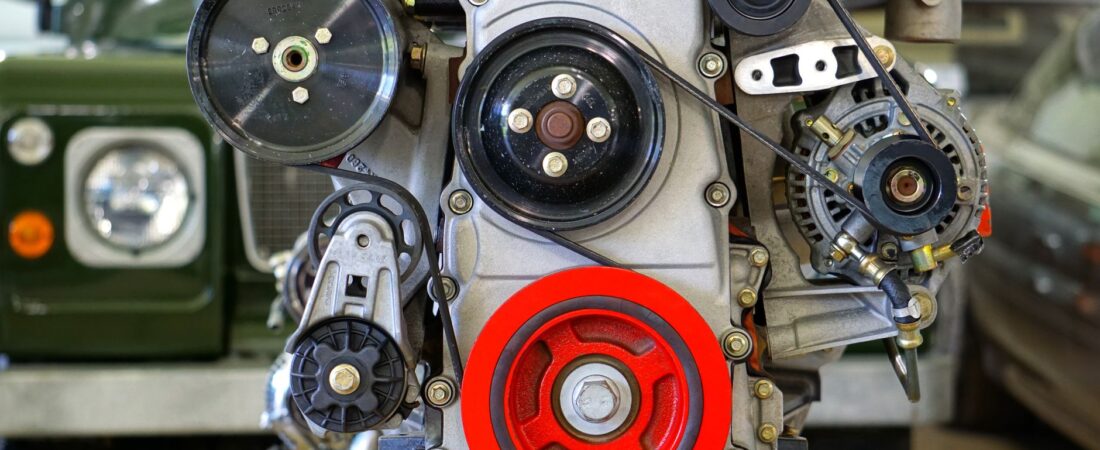

Le fonctionnement repose sur un principe de compensation dynamique. Un bras oscillant, sollicité par un ressort à lame ou un vérin hydraulique, pousse un galet guide contre le flanc lisse de la courroie. Cette pression compense l’allongement naturel de la courroie au fil des kilomètres et absorbe les à-coups de couple lors des accélérations brutales. Sur les moteurs modernes, le tendeur hydraulique intègre souvent une valve d’amortissement qui modère les oscillations à haute fréquence, évitant ainsi le phénomène de flutter qui détruirait prématurément les axes des poulies accessoires.
Anatomie d’un oppresseur mécanique sous haute contrainte
La robustesse apparente du galet tendeur cache une architecture complexe soumise à des sollicitations cycliques extrêmes. Le corps central, généralement en fonte d’aluminium moulé sous pression, constitue le châssis rigide supportant l’ensemble des efforts. À l’intérieur, un palier de roulement à billes étanche (souvent de type 6203-2RS ou 6305-2RS selon les diamètres) supporte des charges radiales atteignant 500 à 800 daN lors des phases de mise en tension initiale.
Le bras de levier, en acier laminé à haute limite d’élasticité (généralement 355 à 500 MPa), pivote autour d’un axe traité thermiquement et graissé à vie. Sa longueur de bras de levier varie entre 45 et 85 mm selon les architectures moteur, déterminant le rapport de multiplication de la force du ressort. La poulie proprement dite, d’un diamètre extérieur compris entre 65 et 85 mm sur la majorité des compactes et berlines, comporte une bague intérieure en polyamide renforcé de fibres de verre pour réduire l’inertie et dampener les vibrations.
Les modèles hydrauliques ajoutent un cylindre télescopique rempli d’huile minérale à viscosité contrôlée (généralement ISO VG 32), séparée du ressort par un joint torique en NBR résistant aux températures de 150 °C. Un indicateur de position, gravé ou moulé sur le corps du tendeur, permet de vérifier visuellement l’état de la tension : lorsque la marque dépasse la plage verte gravée sur le support fixe, le ressort a perdu sa précontrainte nominale et le remplacement devient impératif.
Alliages, traitements de surface et évolutions technologiques
La sélection des matériaux obéit à un compromis entre résistance à la fatigue et coût de production. Les galets tendeurs d’origine équipementier (INA, Gates, Dayco, SKF) utilisent désormais massivement des roulements à double rangée de billes en acier chromé 100Cr6, traités à 60-62 HRC pour la dureté des pistes de roulement. Les corps sont passés d’une fonte grise GJL-250 à des alliages d’aluminium-silicium AlSi10Mg(Fe), plus légers et meilleurs dissipateurs thermiques pour évacuer la chaleur générée par frottement.
Les technologies se divisent en trois familles distinctes. Le tendeur à ressort mécanique reste majoritaire sur les véhicules d’entrée de gamme pour sa fiabilité et son coût contenu (15 à 40 € pièce). Le tendeur hydraulique amorti équipe les moteurs à cylindrée supérieure à 2,0 litres développant plus de 150 ch, où les masses tournantes importantes génèrent des oscillations critiques. Enfin, le tendeur à compensation active, encore rare mais en développement, intègre un actionneur électromagnétique ajustant la tension en temps réel via l’ECU moteur, réduisant les pertes par frottement de 3 à 5 % sur les cycles urbains.
Les variantes dimensionnelles suivent une logique de modularité. Un galet pour moteur 1,2 VVT-i essence disposera d’un diamètre de 70 mm et une largeur de 26 mm pour courroie 6PK, tandis qu’un V6 3,0 biturbo utilisera un galet de 85 mm de diamètre et 30 mm de largeur pour courroie 8PK, avec un bras 30 % plus long pour compenser la portée accrue de la courroie.
Symptômes mécaniques révélateurs d’une fatigue structurelle
Grésillement aigu à froid traduisant la dégradation du roulement interne
Cause : L’effritement progressif de la graisse lubrifiante à base de lithium et de polyurée, exposée aux températures cycliques entre 40 °C et 130 °C, provoque un contact métal sur métal des éléments roulants. Conséquence : le bruit s’accentue particulièrement à 800-1200 tr/min lors du démarrage matinal. Au-delà de 5000 km de fonctionnement dans cet état, les pistes du roulement s’écailent, libérant des particules d’acier dur qui polissent irrémédiablement l’axe du bras oscillant, nécessitant alors le remplacement de l’ensemble support-tendeur à plus de 180 € pièce.
Excentricité visible de la poulie entraînant une usure prématurée des nervures
Cause : L’allongement plastique du ressort à lame ou la fuite d’huile dans le vérin hydraulique réduit la force de rappel nominale (généralement 280 à 450 N selon les spécifications constructeur). Conséquence : la poulie bascule légèrement, créant un angle d’attaque oblique sur la courroie. Les bords des nervures poly-V frottent contre les flancs des gorges des poulies accessoires, provoquant une usure en biseau caractéristique visible après 20 000 km. Cette dérive mécanique augmente la température de fonctionnement de la courroie de 15 à 20 °C, accélérant la fissuration du caoutchouc EPDM.
Indicateur de position hors plage verte signalant une perte de précontrainte
Cause : L’affaissement mécanique du ressort après 120 000 à 180 000 km de cycles de compression-détente, ou l’emballement thermique du fluide hydraulique lors de surchauffe moteur répétée. Conséquence : la tension chute en dessous du seuil minimal de 40 kg requis pour transmettre le couple de l’alternateur sans patinage. Le conducteur observe alors une fluctuation anormale de la jauge de charge électrique et une alternance direction assistée/direction lourde à bas régime. La courroie finit par sauter complètement lors d’un passage de rapport brutal, immobilisant le véhicule.
Vibrations verticales du bras oscillant révélant un jeu excessif dans les rotules
Cause : L’usure des bagues de glissement en composite PTFE-bronge chargé bronze, assurant la rotation fluide du bras autour de son axe. Conséquence : des à-coups transversaux se transmettent à la courroie, perçus comme un ronronnement sourd dans l’habitacle entre 1500 et 2000 tr/min. Ces vibrations excitent la fréquence propre du vilebrequin, masquant potentiellement d’autres anomalies mécaniques et fatiguant prématurément le roulement de vilebrequin côté distribution.
Protocole d’inspection et mesures métrologiques sans dépose
Le diagnostic précis exige une méthodologie rigoureuse avant toute commande de pièce. Commencez par une inspection visuelle à moteur arrêté et froid. Positionnez la règle graduée contre le bloc-cylindres et mesurez la distance entre l’arête du carter et le centre de l’axe du galet tendeur. Comparez avec la cote constructeur (généralement 85 à 120 mm selon les modèles). Un écart de plus de 3 mm indique que le ressort a perdu sa tension nominale.

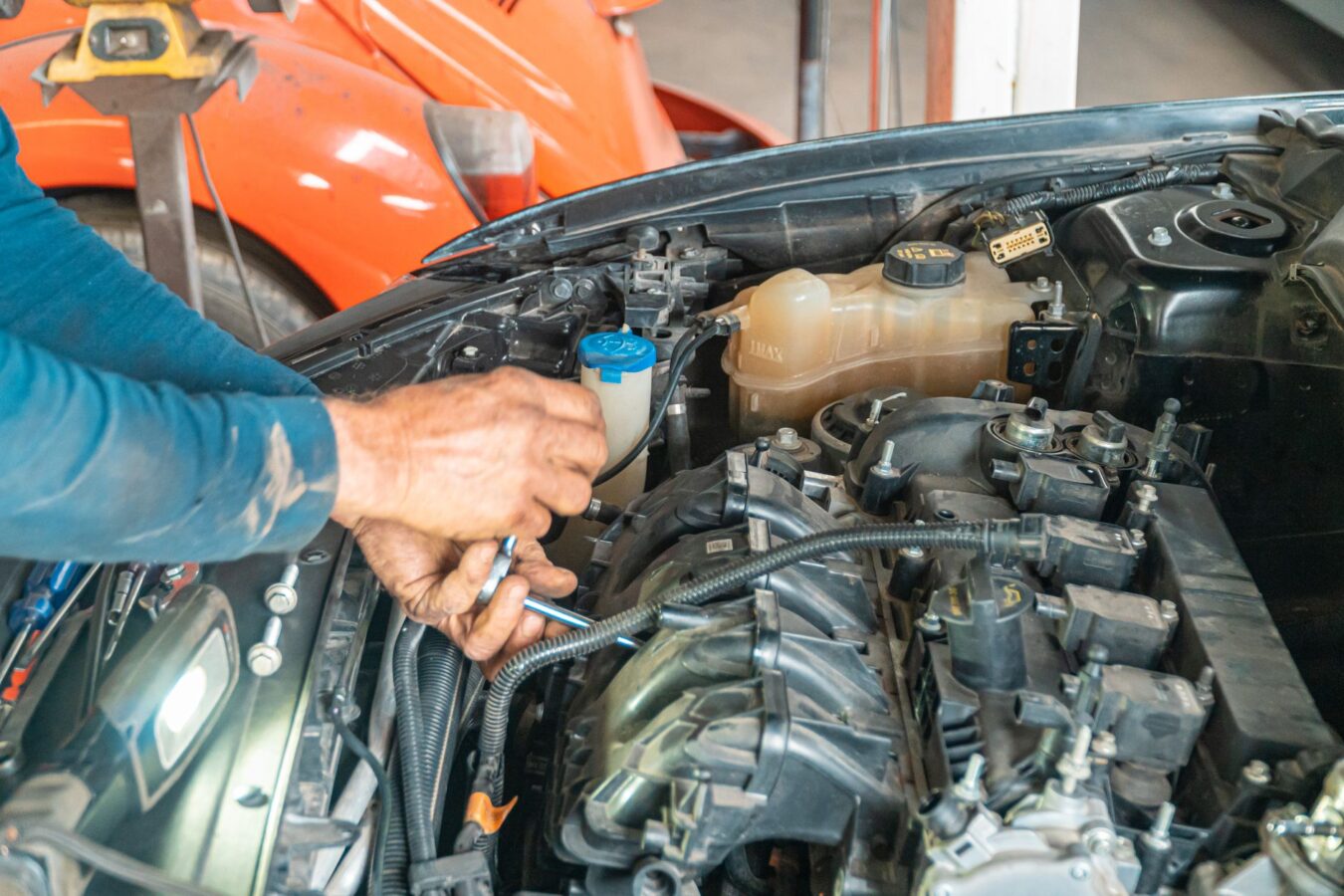

Procédez ensuite au test de couple résiduel à l’aide d’une clé dynamométrique 3/8″ et d’une douille appropriée (souvent 15 ou 16 mm). Déposez la courroie en desserrant le tendeur selon la procédure spécifique (souvent insertion d’une clé hexagonale de 6 mm dans l’orifice de détente). Tournez lentement le galet à la main : le couple de rotation doit rester inférieur à 2,5 Nm. Au-delà, les billes du roulement sont grippées. Vérifiez le jeu latéral en saisissant la poulie entre le pouce et l’index : il ne doit pas dépasser 0,5 mm, mesurable au comparateur à cadran si disponible.
À moteur tournant au ralenti, utilisez un stéthoscope mécanique en approchant la sonde à 2 cm du corps du tendeur. Un grésillement régulier confirme l’usure du roulement. Sur les modèles équipés d’un indicateur de position, photographiez l’alignement des repères avec une règle à l’aplomb pour documentation. Enfin, contrôlez l’alignement global du train de poulies à l’aide d’un laser d’alignement ou d’une corde tendue : un défaut de parallélisme supérieur à 0,5° sur 100 mm de long accélère l’usure de toutes les pièces du circuit.
Stratégie d’intervention et précautions de montage
Le remplacement du galet tendeur s’effectue systématiquement conjointement à la courroie d’accessoires, même si visuellement cette dernière semble en bon état. L’usure du tendeur modifie irrémédiablement la géométrie de contact, et une courroie neuve sur un tendeur fatigué verra sa durée de vie divisée par deux. Prévoyez une intervention sur moteur froid pour éviter tout risque de brûlure et permettre un couple de serrage précis.
La procédure type commence par le desserrage du boulon central du tendeur (couple de serrage d’origine généralement entre 35 et 55 Nm selon le filetage M10 ou M12). Sur les architectures compacts, l’accès nécessite parfois le démontage du support de filtre à air ou la mise à la masse du véhicule pour passer par la partie inférieure. Notez impérativement le sens de rotation de la courroie indiqué par une flèche moulée sur le flanc, car l’inversion altere la direction des forces de cisaillement sur les nervures.
Lors du montage du neuf, vérifiez la correspondance exacte du repère de positionnement (goupille ou ergot) avec l’oreille du support fixe. Serrez le boulon central au couple prescrit par le RTA (revue technique automobile) : une valeur trop faible provoque un desserrage progressif sous vibrations, tandis qu’un serrage excessif écrase les filets dans le support aluminium. Sur les tendeurs hydrauliques, respectez le temps de repos de 2 minutes après déballage pour permettre à l’huile de se répartir dans le cylindre de compensation. Terminez par une mise en tension progressive en tournant le vilebrequin deux tours complets à la clé de démarrage avant de lancer le moteur.
| Type de véhicule | Prix pièce (€) | Tarif main-d’œuvre (€) | Coût total estimé (€) |
|---|---|---|---|
| Citadine essence (1,0-1,4 L) | 25 – 55 | 60 – 90 | 85 – 145 |
| Berline diesel compacte (1,5-2,0 L) | 45 – 85 | 80 – 120 | 125 – 205 |
| SUV/4×4 moteur V6 | 80 – 150 | 120 – 180 | 200 – 330 |
| Véhicule premium avec tendeur hydraulique amorti | 120 – 220 | 140 – 200 | 260 – 420 |
| Forfait courroie + galet + galet enrouleur | 60 – 180 | 100 – 160 | 160 – 340 |
Faut-il remplacer systématiquement le galet enrouleur lors du changement du galet tendeur ?
La logique mécanique impose de traiter l’ensemble du circuit de transmission. Le galet enrouleur (ou galet guide) subit les mêmes contraintes thermiques et mécaniques que le tendeur, bien qu’il ne subisse pas de force de compression active. Son roulement possède la même référence interne et la même durée de vie théorique. Sur les architectures où la courroie présente un enroulement important (alternateur bas placé, compresseur de clim avant), l’enrouleur maintient l’angle d’enveloppe critique. Son remplacement simultané évite une dépose ultérieure coûteuse, car la main-d’œuvre de dépose-repose représente 70 % du coût total. Certains constructeurs proposent d’ailleurs des kits complets tendeur + enrouleur + courroie à prix préférentiel, réduisant le coût global de 15 à 20 % par rapport aux achats séparés.
Peut-on regreaser un galet tendeur bruyant pour gagner du temps ?
Cette pratique constitue une solution de fortune dangereuse. Les galets modernes sont scellés à vie avec des joints en NBR ou FPM (Viton) pressés à force. Toute tentative de perçage pour introduire de la graisse détruit l’équilibre dynamique de la poulie, créant des vibrations à haute fréquence. De plus, la graisse introduite manuellement ne possède pas la densité ni la composition (souvent additivée avec du disulfure de molybdène) de la graisse d’origine calibrée pour 200 000 km. Le bruit disparaît temporairement pendant 500 à 1000 km, puis le roulement s’emballé brutalement en détruisant la cage en polyamide, projetant des éclats d’acier dans le compartiment moteur. Le risque de casse soudaine de la courroie et d’arrêt moteur complet justifie l’investissement d’une pièce neuve dès les premiers signes sonores.
Quelle est la durée de vie réelle d’un galet tendeur sur un moteur moderne ?
Les préconisations constructeurs oscillent entre 120 000 et 240 000 kilomètres, voire 10 ans, selon l’agressivité du cycle de fonctionnement. Cependant, la réalité du terrain montre une variabilité importante. Sur les moteurs turbodiesel à forte charge utilisés en remorquage, la durée de vie peut chuter à 80 000 km en raison des températures de compartiment moteur supérieures à 110 °C. À l’inverse, un usage autoroutier régulier à régime stable favorise une longévité dépassant 200 000 km. L’inspection visuelle tous les 30 000 km reste le meilleur indicateur. Un tendeur hydraulique peut sembler fonctionnel mais avoir perdu 40 % de sa force d’amortissement, rendant la courroie sensible aux ruptures d’adhérence lors des décélérations brutales en côte. La prudence mécanique suggère de programmer le remplacement à 150 000 km pour les moteurs essence et 180 000 km pour les diesel, indépendamment de l’apparence extérieure.
Le galet tendeur d’accessoires incarne cette catégorie de composants oubliés jusqu’à la panne, pourtant essentiels à la pérennité du groupe motopropulseur. Sa surveillance régulière, associée à un remplacement préventif coordonné avec la courroie de transmission, préserve l’intégrité des alternateurs onéreux et évite les immobilisations intempestives. Sur les véhicules contemporains où l’espace moteur réduit rend chaque intervention complexe, maîtriser l’état de cette pièce de 300 grammes revient à sécuriser des milliers de kilomètres de tranquillité mécanique.
