L’aérodynamique au service du refroidissement moteur
La grille de calandre constitue l’interface structurale entre l’extérieur et le compartiment moteur. Son rôle principal réside dans la régulation du flux d’air traversant le radiateur et l’échangeur d’air de suralimentation. À vitesse de croisière sur autoroute, environ 15 000 litres d’air par minute traversent cette ouverture frontale. Sans cette pièce, les débris routiers (gravillons, insectes, feuilles) obstrueraient les ailettes du radiateur en moins de 5 000 kilomètres, provoquant une surchauffe moteur critique.
Sur les véhicules récents équipés de systèmes de gestion thermique active, la grille intègre des volets motorisés commandés par le calculateur moteur. Ces persiennes se ferment à froid pour réduire le temps de montée en température du bloc-cylindres (objectif : 90°C en moins de 5 minutes), puis s’ouvrent progressivement selon la charge thermique. À 130 km/h sur plat, une fermeture partielle peut réduire le coefficient de traînée (Cx) de 0,01 à 0,02 point, soit une économie de carburant avoisinant les 0,3 litre aux 100 kilomètres.
Squelette et maillage : architecture interne
L’anatomie de la grille révèle une structure composite multicouches. Le cadre périphérique, souvent appelé “baignoire”, épouse les contours du pare-chocs avant et assure la rigidité dimensionnelle. Sur les modèles compactes, ce cadre mesure généralement 1 200 à 1 400 mm de large et 300 à 400 mm de hauteur. Les attaches de fixation, au nombre de 4 à 8 selon les constructeurs, utilisent des clips en polyamide renforcé de fibres de verre (PA6-GF30) résistant à des efforts de traction de 150 à 200 Newtons.

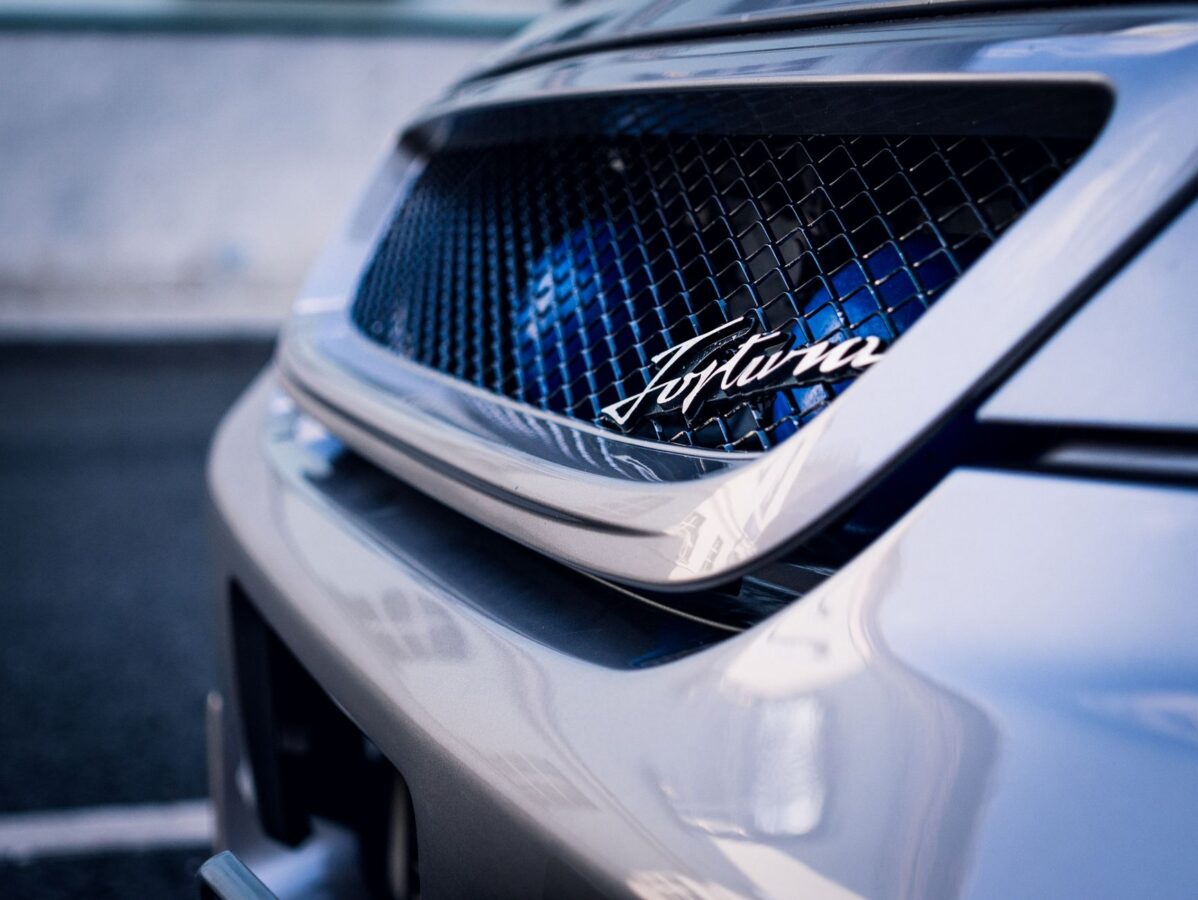

Le maillage central présente une densité variable : 8 à 12 lamelles horizontales sur les berlines, configurations en nid d’abeille (hexagonale 10 mm) sur les SUV tout-terrain pour maximiser la protection tout-terrain, ou barreaux verticaux chromés de 15 à 20 mm d’épaisseur sur les segments premium. L’entraxe entre les éléments structuraux varie de 5 mm (sportives haut de gamme) à 25 mm (utilitaires). La profondeur totale de la grille, du plan de façade jusqu’au bord d’attaque du radiateur, oscille entre 80 et 150 millimètres selon l’épaisseur du pare-chocs.
Du plastique injecté à l’aluminium forgé
Les matériaux employés reflètent directement le positionnement du véhicule. L’ABS (Acrylonitrile Butadiène Styrène) domine le segment généraliste par sa résilience aux chocs et sa facilité de moulage par injection à 240°C. Ce polymère supporte des températures de service continues de 85°C et ponctuelles de 100°C sans déformation permanente. Le polypropylène (PP) enrichi de charges minérales (talc à 20%) équipe les versions économiques pour sa résistance aux UV et son coût réduit de 30% par rapport à l’ABS.
Le haut de gamme privilégie l’aluminium de série 6000 (6061-T6) pour les cadres et l’inox 304 pour les mailles décoratives. Ces alliages subissent un traitement de surface anodisé (couche de 15 à 25 microns) résistant à l’oxydation induite par les sels de déneigement. Les supercars adoptent des grilles en composite carbone-époxyde (PRFC) d’une épaisseur de 2 à 3 mm, offrant un rapport rigidité/masse supérieur à 100 GPa/(g/cm³).
Les systèmes à volets actifs comportent des actionneurs électriques (moteurs pas-à-pas 12V) et des capteurs de position Hall intégrés. Le temps de commutation complet (ouverture ou fermeture) se situe entre 3 et 5 secondes, avec une précision angulaire de ±2 degrés pour optimiser le coefficient de pénétration dans l’air.
Détériorations mécaniques et thermiques
Fissurations radiales du cadre plastique
Cause : Impact de gravillons à haute vélocité (100 à 140 km/h) combiné à des cycles de gel-dégel répétés. L’eau pénétrant dans les microfissures subit une dilatation volumétrique de 9% lors de la congélation à -10°C, propagant les craquelures.
Conséquence : Perte de rigidité structurelle entraînant un jeu anormal de la grille (mouvement de 5 à 10 mm), génération de bruit aérodynamique (sifflement à 80 km/h) et risque de désolidarisation partielle à 130 km/h par effet de dépression aérodynamique.
Déformation permanente des lamelles horizontales
Cause : Lavage haute pression à moins de 30 cm de distance (jet > 100 bars) ou choc mécanique lors de stationnements contre des trottoirs élevés. Les contraintes de flexion dépassent la limite d’élasticité du matériau (30 MPa pour l’ABS standard).
Conséquence : Altération du flux laminaire d’air, création de turbulences augmentant la traînée aérodynamique de 2 à 4%. Sur les véhicules turbocompressés, une obstruction supérieure à 15% de la surface utile provoque une élévation de 10°C de la température d’air d’admission (IAT), réduisant la puissance moteur de 3 à 5%.
Corrosion galvanique des points de fixation métalliques
Cause : Contact électrolytique entre agrafes en acier zingué et cadre aluminium dans un environnement salin (routes côtières ou hivernales). Le potentiel de corrosion de -0,76V pour le zinc contre -0,85V pour l’aluminium accélère la dissolution anodique.
Conséquence : Rupture des fixations après 3 à 4 hivers, entraînant une chute potentielle de la grille sur la chaussée à vitesse élevée. Le risque juridique d’accident matériel ou corporel engagé par le conducteur en cas de détachement total.
Jaunissement et craquelures de surface (crazing)
Cause : Dégradation photo-oxydative des chaînes polymères sous rayonnement UV-B (280-315 nm) sur 4 à 5 ans d’exposition. Les stabilisants UV initiaux (benzotriazoles) se consomment après 30 000 heures d’ensoleillement équivalent.
Conséquence : Dégradation esthétique affectant la valeur résiduelle (dépréciation de 500 à 1 000 € sur véhicule premium), fragilisation superficielle réduisant la résistance aux chocs de 40%.
Dysfonctionnement des volets actifs
Cause : Accumulation de sel, sable ou insectes dans les charnières des persiennes, surcharge moteur des actionneurs (couple nominal 0,5 Nm dépassé).
Conséquence : En position fermée bloquée : surchauffe moteur par manque de refroidissement, activation du mode dégradé (limp mode) avec limitation à 3 000 tr/min. En position ouverte bloquée : surconsommation carburant de 0,5 litre aux 100 km en hiver et usure accélérée du catalyseur par refroidissement excessif des gaz d’échappement.
Procédure d’inspection en atelier et en autonomie
L’expertise visuelle initiale nécessite un éclairage LED orienté à 45 degrés pour révéler les microfissures. Positionnez-vous à 50 cm de la face avant et balayez la surface du regard selon un maillage de 10 cm. Recherchez les écaillures de peinture ou chrome au niveau des arêtes vives (rayon de courbure < 2 mm), zones de concentration des contraintes mécaniques.
Testez la rigidité structurelle en appliquant une pression progressive de 20 Newtons (équivalent 2 kg) au centre de la grille à l’aide d’une dynamométrique recouverte de caoutchouc. Un déplacement supérieur à 3 mm indique un affaiblissement des attaches. Pour les systèmes à volets, actionnez le contacteur de démarrage sans démarrer le moteur (position ON) et observez le cycle d’initialisation : les persiennes doivent effectuer un balayage complet en 4 secondes. Une à une, elles doivent s’aligner parfaitement sans jeu latéral supérieur à 0,5 mm.
Vérifiez l’état des fixations inférieures à l’aide d’un miroir et d’une lampe torche. La présence d’oxyde blanc (Al₂O₃) ou de rouille (Fe₂O₃) sur les écrous auto-serrants nécessite un démontage immédiat. Contrôlez également l’intégrité du joint d’étanchéité périphérique en caoutchouc EPDM : une dureté supérieure à 70 Shore A (testable avec un duromètre) entraîne des vibrations et des infiltrations d’eau de pluie vers le compartiment moteur.
Protocoles de remplacement et de restauration
L’intervention devient impérative lorsque la surface libre de passage d’air diminue de plus de 20% par obstruction ou lorsque le jeu aux fixations dépasse 5 mm. Pour les modèles à clips plastique, commencez par débrancher la batterie (précaution airbag) si la grille intègre des capteurs de stationnement ou caméra avant. Retirez les vis Torx T20 ou T25 dissimulées dans les passages de roues et sous le bouclier. Le couple de serrage de ces vis est critique : 2,5 Nm maximum pour les fixations plastique, 7 Nm pour les inserts métalliques. Un serrage excessif écrase les écrous captifs et empêche toute réutilisation.
Pour les grilles collées (technologie VHB – Very High Bond), utilisez un fil à découper acoustique (corde piano 0,8 mm) glissé entre la calandre et le pare-chocs pour sectionner l’adhésif sans rayer la peinture. Nettoyez les résidus avec un dissolvant non agressif (white-spirit aliphatique) et réappliquez un adhésif double-face automotive 3M 5952 (épaisseur 1,1 mm) si vous remontez la pièce d’origine.
En cas de remplacement complet, vérifiez la correspondance des références OEM : un défaut d’alignement de 2 mm avec les phares ou le capot crée une discontinuité aérodynamique générant un sifflement à haute vitesse. Après montage, effectuez un test routier à 90 km/h pour valider l’absence de bruit de sillage et vérifiez au scanner que les codes défaut des volets actifs (P059F, P05A0) sont absents.
Investissement pour une pièce structurale
| Type de véhicule | Prix pièce neuve (€) | Main d’œuvre (€) | Durée d’intervention |
|---|---|---|---|
| Citadine (Renault Clio, Peugeot 208) | 45 – 120 | 60 – 90 | 0,5 – 1 heure |
| Berline compacte (VW Golf, BMW Série 1) | 80 – 250 | 90 – 150 | 1 – 1,5 heure |
| SUV premium (BMW X5, Mercedes GLE) | 200 – 600 | 150 – 250 | 1,5 – 2,5 heures |
| Sportive (Porsche 911, Alpine A110) | 400 – 1 200 | 200 – 400 | 2 – 4 heures |
| Grille active (volets motorisés) | 300 – 800 | 180 – 300 | 2 – 3 heures |
Les modèles d’occasion certifiés (pièces recyclées) affichent des tarifs réduits de 40 à 60%, mais exigent une vérification rigoureuse de l’intégrité des fixations. Le traitement anti-UV professionnel (vernis céramique) coûte entre 80 et 150 € et rallonge la durée de vie esthétique de 3 à 4 ans.
Interrogations techniques récurrentes
Rouler sans grille expose-t-il à une immobilisation immédiate ?
Conduire sans calandre n’est pas prohibé par le code de la route en tant que tel, mais constitue une infraction à l’article R316-4 du Code de la route si des éléments projetés endommagent un tiers. Plus concrètement, l’absence de protection expose le radiateur aux impacts de pierres. Un trou de 2 mm dans un tube de radiateur entraîne une fuite de liquide de refroidissement de 500 ml aux 100 kilomètres. En moins de 300 km, le niveau bas critique s’enclenche, provoquant une surchauffe destructrice des joints de culasse (réparation > 2 000 €). De plus, l’augmentation du Cx de 0,03 point pénalise la consommation de 0,5 litre aux 100 km.
Quelle différence structurelle entre calandre et prise d’air inférieure ?
La calandre supérieure (grille principale) assure 70 à 80% du débit d’air de refroidissement moteur. La prise d’air inférieure (souvent appelée “grille de pare-chocs”) dessert principalement l’échangeur d’air de suralimentation sur les diesels et l’assistance de freinage sur les utilitaires. Sur les véhicules thermiques modernes, la prise inférieure peut être bouchée par des obturateurs en hiver sans risque majeur (sauf sur versions 300+ ch), alors que l’obturation de la calandre principale provoque une montée en température critique en 15 minutes de conduite autoroutière. Les fixations diffèrent également : la calandre utilise des clips rapides pour la maintenance, la prise d’air inférieure est souvent vissée avec des couples de serrage supérieurs (10-12 Nm) pour résister aux projections de graviers.
Peut-on homologuer une modification esthétique de la grille soi-même ?
Toute modification altérant la surface de passage d’air de plus de 10% ou changeant le rayonnement radar des systèmes ADAS (régulateur adaptatif, freinage d’urgence) nécessite une réception à titre isolé (RTI) auprès de la DREAL. Le remplacement par une grille “nid d’abeille” plus dense réduisant le flux de 15% invalide l’homologation constructeur (réception par type). Le changement de couleur ou matériau conservant la géométrie d’origine relève de la tolérance, mais doit être déclaré à l’assurance. Pour les véhicules sous garantie, l’installation d’une grille non OEM annule la couverture sur les organes refroidis (moteur, turbo) en cas de surchauffe prouvée liée à une insuffisance d’apport d’air.
La grille de calandre transcende sa fonction esthétique pour constituer un organe de sécurité active et passive. Sa dégradation progressive, souvent négligée, engage pourtant la pérennité du groupe motopropulseur et la sécurité des usagers de la route. Une inspection semestrielle des fixations et un nettoyage mensuel des mailles à faible pression (sans lance directe) préviennent les défaillances coûteuses. Lors du remplacement, privilégiez les pièces certifiées conformes aux spécifications d’origine, particulièrement sur les modèles dotés de volets actifs où la précision dimensionnelle conditionne directement l’efficacité énergétique du véhicule.
