Le témoin mécanique du niveau lubrifiant
La jauge d’huile constitue l’interface tactile entre le technicien et le carter moteur. Contrairement aux capteurs électroniques qui déduisent le niveau par évaluation de la température ou de la pression, cet organe mécanique offre une mesure directe, brute et immédiate de la quantité d’huile circulant dans le bloc-cylindres. Son rôle dépasse la simple indication quantitative : elle permet également d’évaluer visuellement l’état du lubrifiant (couleur, présence de particules métalliques, consistance) et de détecter d’éventuelles pollutions par le liquide de refroidissement via l’apparition d’émulsions laiteuses.
Le fonctionnement repose sur un principe de tubage immergé. La tige métallique descend à travers un tube-guide jusqu’à effleurer la surface de l’huile contenue dans le carter inférieur. Lors de l’extraction, un film d’huile adhère à la surface de la jauge sur une hauteur correspondant exactement au niveau du fluide. Les repères gravés ou estampés sur la lame métallique — généralement situés entre 400 mm et 800 mm de l’extrémité inférieure selon l’architecture du moteur — matérialisent la plage de fonctionnement sécurisée. La lecture se fait toujours sur la face opposée au sens de rotation du mouvement d’extraction pour éviter les effets de bord liés à l’écoulement gravitationnel du film huileux.
Architecture interne et géométrie de mesure
L’anatomie de la jauge révèle une conception où chaque millimètre compte. La partie supérieure, souvent surmoulée d’un polymère thermoplastique (PA66 renforcé de fibres de verre à 30 %), intègre l’anneau de préhension et le logement du joint d’étanchéité. Ce dernier, généralement un torique en nitrile (NBR) de section 2 mm et diamètre extérieur compris entre 8 mm et 12 mm, assure l’obturation du tube-guide pour maintenir la dépression dans le carter et éviter les projections d’huile.
La tige proprement dite présente un profil rectangulaire ou circulaire aplati (4 mm à 6 mm d’épaisseur) permettant le passage dans des tubes-guides de diamètre interne réduit. Sur les moteurs modernes à carter sec ou à très faible empatement, la longueur totale peut atteindre 650 mm. La zone de mesure se distingue par des encoches usinées (profondeur 0,3 mm à 0,5 mm) ou des perforations elliptiques délimitant les seuils « MIN » et « MAX ». L’intervalle entre ces deux repères correspond généralement à un volume d’huile de 0,8 litre à 1,2 litre sur les moteurs essence 4 cylindres, et jusqu’à 1,5 litre sur les 6 cylindres en ligne. L’extrémité inférieure, parfois munie d’un écouvillon en spirale sur les anciennes générations, s’est aujourd’hui simplifiée en une terminaison lisse pour faciliter le nettoyage.
Du métal chromé aux polymères thermorésistants
La sélection des matériaux obéit à des contraintes thermomécaniques sévères. Les jauges traditionnelles utilisent un acier au carbone de qualité 45Mn ou un inox AISI 304 pour résister aux températures de pointe atteignant 150 °C au niveau du tube-guide. Le chromage dur (épaisseur 5 µm à 10 µm) sur les modèles économiques vise à prévenir la corrosion par les additifs détergents contenus dans les huiles modernes (sulfonates de calcium).
Les versions haut de gamme intègrent des revêtements PTFE (polytétrafluoroéthylène) sur la tige pour réduire le coefficient de friction lors de l’insertion et limiter l’adhérence des suies. Côté poignée, le passage du polyamide simple au PPS (polysulfure de phénylène) ou au PEEK (polyétheréthercétone) permet de supporter des pics à 180 °C sans déformation.
Les variantes se déclinent en trois catégories principales. La jauge rigide standard équipe la majorité des moteurs thermiques. La jauge flexible, à âme métallique spiralée gainée de téflon, équipe certaines motos et motoculteurs où l’accessibilité est limitée. Enfin, les systèmes hybrides combinent une jauge mécanique de secours et un capteur de niveau électronique à flotteur magnétique (résistance variable 80-400 Ω), présents sur les véhicules premium récents.
Quand la fiabilité des relevés s’érode
Cassure des ergots de préhension thermoplastiques
Cause : L’exposition répétée aux cycles thermiques (refroidissement nocturne / chauffage diurne) fragilise les liaisons macromolécules du polymère de la poignée. L’ajout d’efforts de traction latéraux lors de l’extraction — particulièrement en hiver lorsque le joint torique perd souplesse — concentre les contraintes au droit du collet métallique/plastique.
Conséquence : La rupture partielle ou totale de la poignée rend l’extraction impossible sans pince multiprise, risquant de rayer le tube-guide ou de laisser fragment de plastique tomber dans le carter. En cas de rupture complète, la chute de la tige métallique dans l’huile chaude nécessite le vidange complète et le démontage du carter pour récupération.
Voilage de la tige métallique
Cause : Une manipulation brutale avec arc-boutement de la jauge contre le bord du tube-guide, combinée aux dilatations différentielles acier/aluminium du bloc-moteur, provoque une déformation permanente en « banane » de quelques millimètres sur toute la longueur.
Conséquence : La jauge frotte contre les parois internes du tube, créant un effet de piston qui modifie le niveau apparent lu lors de l’extraction (surévaluation ou sous-évaluation de 3 mm à 5 mm). Ce biais systématique peut entraîner un remplissage inadéquat, soit un niveau trop bas favorisant la prise d’air de la pompe à huile, soit un niveau trop haut causant des battages de bielles et une montée en température anormale.
Dégradation élastomère du joint d’étanchéité
Cause : L’hydrolyse progressive du nitrile ou du Viton (FKM) par contact prolongé avec l’huile chaude chargée d’acides gras oxydés, exacerbée par les régimes moteur élevés qui pulvérisent finement l’huile sur les parois du tube-guide.
Conséquence : La perte d’étanchéité crée une aspiration d’air non filtré (faux air) directement dans le carter via le tube-guide, dégradant la dépression régulée par le reniflard. Sur les moteurs turbocompressés, cela peut provoquer une augmentation des fuites aux segments et une contamination accrue de l’huile par les gaz de combustion. Visuellement, on observe des suintements huileux au niveau du bouchon de jauge.
Obscurcissement des zones de graduation
Cause : La cokéfaction des dépôts d’huile carbonisée sur les parois de la jauge, particulièrement marquée sur les moteurs à injection directe où la dilution de l’huile par l’essence favorise la formation de laques.
Conséquence : L’impossibilité de distinguer clairement la limite huile/air sur la tige rend la lecture hasardeuse, avec un risque d’erreur de 200 ml à 400 ml sur l’estimation du niveau. Cette incertitude peut masquer une consommation d’huile rampante ou une fuite non détectée jusqu’à l’allumage du témoin de pression d’huile.
Protocole de vérification sur parking

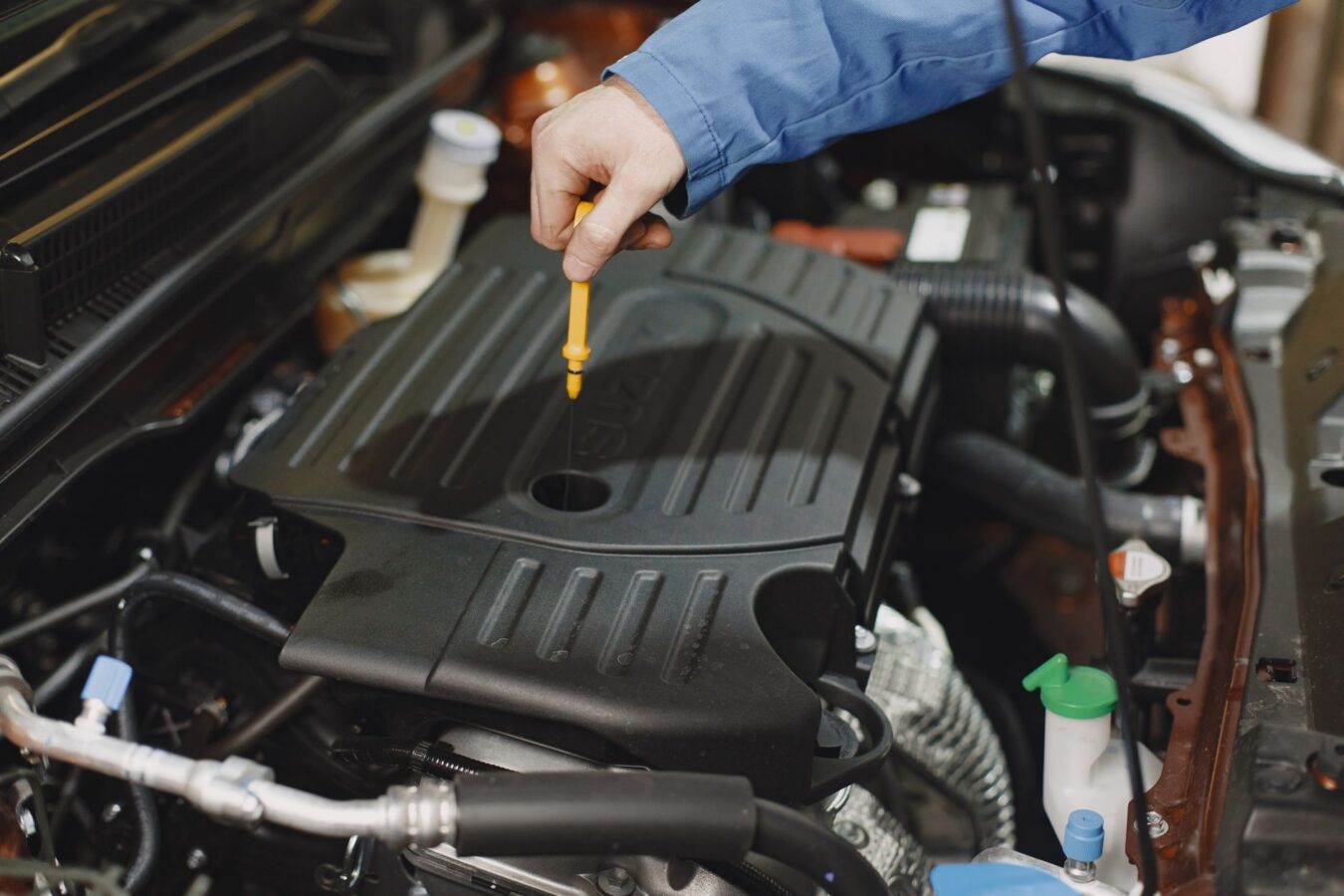

La fiabilité du diagnostic repose sur une méthodologie stricte. Stationnez le véhicule sur une surface horizontale à moins de 1 % de pente. Coupez le moteur et attendez précisément 8 à 10 minutes pour permettre à l’huile de refluer vers le carter (temps de descente des galeries). Tirez la jauge doucement sans la vriller. Essuyez-la avec un chiffon non pelucheux (microfibre de préférence) pour éliminer tout résidu de lecture précédente. Réinsérez-la complètement jusqu’au contact du joint avec le plan de joint du tube-guide — ne vous fiez pas aux crans intermédiaires. Extraites à nouveau, maintenez-la horizontale immédiatement pour éviter l’écoulement gravitationnel.
Interprétez la hauteur du film huileux : entre les deux perforations ou encoches, le niveau est optimal. Si le niveau effleure le repère MIN, il manque environ 800 ml à 1 litre d’huile selon les motorisations. Au-delà du MAX, le surplus excède généralement 500 ml, risquant d’immerger le vilebrequin et de créer une émulsion aérohuile. Contrôlez la qualité visuelle : une huile noire et opaque est normale après 5 000 km, mais une consistance pâteuse ou une couleur laiteuse indique un problème de joint de culasse ou de refroidisseur d’huile.
Stratégie de remplacement et points d’attention
L’intervention de remplacement préventif s’impose tous les 150 000 km ou 10 ans, quelle que soit l’apparence externe. Procédez moteur froid pour éviter toute projection brûlante. Déposez l’ancienne jauge en notant son orientation (marque de couleur ou encoche d’indexage). Mesurez la longueur totale et comparez avec la pièce neuve : une différence de plus de 2 mm invalide l’installation. Lubrifiez légèrement le joint torique neuf avec de l’huile neuve du même grade que celle utilisée dans le moteur pour éviter le grippage et la déchirure lors de la première insertion.
Sur certains moteurs où la jauge est solidaire du bouchon de remplissage (système Volkswagen ou Audi anciens), vérifiez le couple de serrage du boulon de fixation du tube-guide sur le carter : généralement entre 8 Nm et 12 Nm. Un serrage excessif déforme le tube et bloque la jauge ; un serrage insuffisant provoque une vibration et une usure prématurée du joint. Après installation, effectuez trois cycles insertion/extraction pour vérifier la fluidité du mouvement et l’absence de résistance anormale.
Investissement nécessaire selon les segments
| Type de prestation ou pièce | Gamme économique (€) | Gamme constructeur (€) | Gamme premium/performance (€) |
|---|---|---|---|
| Jauge standard ( aftermarket ) | 8 – 15 | 25 – 45 | 60 – 120 |
| Joint torique seul (NBR/Viton) | 2 – 4 | 8 – 12 | 15 – 25 |
| Tube-guide de jauge (si tordu) | 15 – 30 | 45 – 80 | 90 – 150 |
| Main d’œuvre atelier (remplacement) | 15 – 25 | 30 – 50 | 40 – 70 |
| Jauge électronique (capteur intégré) | 40 – 70 | 120 – 200 | 250 – 400 |
Ces fourchettes intègrent les variations géographiques en France métropolitaine. Les modèles de jauges à extension magnétique pour vérification d’aimantation des particules ferreuses (usage compétition) représentent l’extrémité haute de la fourchette.
Interrogations techniques des ateliers et garages
Pourquoi l’huile monte-elle par capillarité sur toute la hauteur de la jauge ?
Ce phénomène apparaît lorsque le moteur n’a pas suffisamment reposé (moins de 5 minutes après arrêt) ou lorsque la jauge est extraite trop lentement, créant un effet de pompe qui remonte le film huileux le long des parois du tube-guide. Sur les moteurs très encrassés, les suies peuvent également créer une pathologie capillaire anormale. La conséquence est une lecture impossible car le « trait » d’huile ne présente plus de limite nette. Attendez toujours le temps de reflux complet et essuyez abondamment avant la mesure définitive.
Une fuite mineure au niveau du joint de jauge justifie-t-elle le remplacement immédiat ?
Même un suintement apparentement insignifiant rompt l’étanchéité dépression du carter moteur. Sur les moteurs modernes à dépollution sévère (Euro 6 et supérieur), cela perturbe le régulateur de pression du reniflard et peut causer des défauts allumage par encrassement des bougies (huile brûlée dans la chambre de combustion via le système PCV). Le coût d’une jauge neuve (15 € en moyenne) est négligeable face à un démontage de culasse pour décarbonage. Remplacez dès constatation de la moindre trace d’huile autour du bouchon.
Les jauges universelles à découper sont-elles fiables ?
Ces produits après-vente, vendus avec une échelle graduée et une longueur à ajuster, présentent des risques majeurs. La longueur de la jauge est calibrée usine pour que l’extrémité inférieure se positionne exactement au-dessus du niveau maximum lors de l’insertion totale. Une coupe manuelle désaligne cette référence. De plus, le diamètre de la tige (4,5 mm vs 6 mm selon les constructeurs) conditionne le jeu dans le tube-guide et l’absence de vibration. Une jauge trop fine oscille et gratte les parois, générant des particules métalliques dans l’huile. Privilégiez impérativement les pièces de rechange homologuées avec référence constructeur exacte.
La jauge d’huile demeure malgré son apparente rusticité un instrument de mesure critique pour la pérennité du groupe motopropulseur. Sa simplicité mécanique en fait paradoxalement une pièce vulnérable à l’usure thermique et à la maladresse humaine. Un contrat visuel régulier — toutes les 1 000 km ou à chaque plein de carburant sur les moteurs à chaîne de distribution — combiné à un remplacement préventif décennal, préserve la précision des diagnostics et évite les erreurs de remplissage coûteuses. Dans l’univers de la maintenance automobile où l’électronique prend le pas sur l’analogique, cette lame métallique graduée conserve son statut de référence ultime, insensible aux pannes de batterie ou aux défauts de capteurs.
