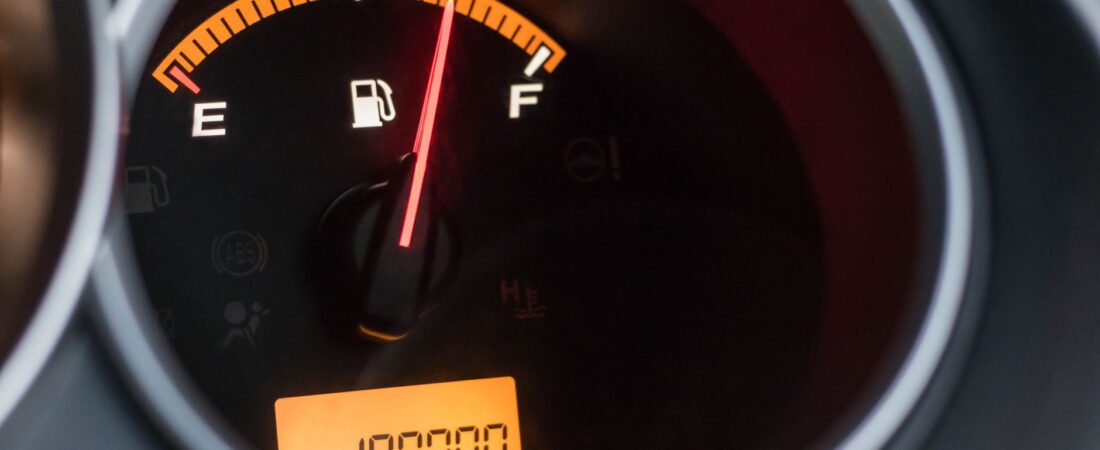

Du flotteur à l’aiguille : la mécanique d’une mesure millimétrée
Chaque démarrage, chaque calcul d’autonomie, chaque alerte lumineuse orange dépend d’un capteur mécanique dissimulé dans l’obscurité du réservoir. La jauge de carburant constitue l’interface tactile entre le liquide inflammable et le conducteur. Son rôle dépasse la simple indication de niveau : elle protège la pompe immergée contre la marche à sec, optimise la stratégie d’injection et conditionne l’affichage de la distance restante sur les ordinateurs de bord modernes. Le principe repose sur un flotteur relié à un potentiomètre variable. Lorsque le niveau d’essence ou de gazole baisse, le flotteur s’abaisse, modifiant la résistance électrique du circuit. Cette variation, généralement comprise entre 240 ohms (réservoir vide) et 33 ohms (réservoir plein) selon la norme traditionnelle, ou inversement selon les constructeurs, est interprétée par le combiné d’instruments qui convertit la donnée en déplacement d’aiguille ou en barres lumineuses. Sur les architectures multiplexées, le capteur transmet une tension analogique (0-5V) vers le calculateur de gestion moteur, qui restitue l’information via le bus CAN.

Anatomie d’un capteur immergé : les secrets du flotteur
L’assemblage forme une unité hermétique fixée sur le sommet du réservoir, souvent intégrée à la crépine de la pompe à carburant. Trois éléments distincts composent cette sonde : le flotteur proprement dit, le bras articulé et le boîtier de mesure électrique. Le flotteur, généralement sphérique ou cylindrique d’un diamètre de 45 à 60 mm, est moulé en nitrophyl (mousse de caoutchouc nitrile) ou en polypropylène expansé, matériaux insensibles aux hydrocarbures. Il est percé d’un logement magnétique si le système utilise une jauge à effet Hall, ou relié mécaniquement à un curseur si l’architecture emploie un potentiomètre résistif.
Le bras de liaison, long de 80 à 120 mm selon la profondeur du réservoir, pivote sur un axe en acier inoxydable traité contre l’oxydation. Son mouvement angulaire, limité entre 15 et 90 degrés, est proportionnel au volume restant. À l’extrémité opposée, le boîtier contient la résistance calibrée, généralement un ruban de pâte céramique imprégnée de carbone déposé sur un support plastique renforcé de fibres de verre. Le curseur, en alliage cuivre-nickel, glisse sur cette piste résistive avec une pression de contact de 0,5 à 1 N, assurant une lecture continue sans rupture de signal. Un écran de protection en polyester laminé isole l’ensemble des projections d’essence et des variations thermiques (-40°C à +85°C).
Céramique, Hall et ultrasons : les architectures techniques
Les matériaux évoluent selon la technologie employée. Les jauges classiques à potentiomètre utilisent des résistances à pâte noble (argent-palladium) sur substrat céramique pour résister à l’érosion chimique induite par les additifs d’essence. Ces composants affichent une tolérance de ±2 % sur la valeur ohmique, garantissant une précision d’affichage de ±5 % sur le volume total. Les modèles récents adoptent des capteurs à effet Hall sans contact : un aimant néodyme fixé au bras du flotteur modifie le champ magnétique perçu par un semi-conducteur, éliminant l’usure mécanique et les faux contacts.
Les variantes modernes incluent les jauges capacitives, sans pièce mobile, où deux électrodes concentriques mesurent la variation de constante diélectrique entre l’air et le carburant (permittivité relative de l’essence : εr ≈ 2). Ce système offre une résolution de 1 mm de hauteur liquide et tolère les inclinaisons de véhicule jusqu’à 45 degrés. Plus rares, les capteurs ultrasoniques fixés sous le réservoir émettent des impulsions à 40 kHz et mesurent le temps de retour de l’onde réfléchie, une solution réservée aux réservoirs métalliques de forme régulière où la jauge interne serait impossible à installer.
Quand le réservoir ment : symptômes de dérive et leurs origines
L’aiguille qui flotte : oxydation des contacts électriques
La cause réside dans la formation de sulfates d’argent sur les bornes du connecteur résultant de l’électrolyse induite par les condensations nocturnes. Cette résistance parasite, pouvant atteindre 15 à 30 ohms, perturbe le signal transmis au tableau de bord. Conséquence immédiate : l’aiguille oscille de 10 à 20 litres autour de la valeur réelle lors des freinages ou des virages, rendant impossible l’estimation fiable de l’autonomie restante. Le conducteur risque un calage en pleine autoroute si il se fie à une indication optimiste.
L’indicateur bloqué en position haute : dérive du flotteur engorgé
Le flotteur, micro-perforé par un choc de gravillon ou dégradé par un carburant agressif (contenu élevé en éthanol E85 mal toléré par les anciennes mousses), se remplit progressivement de liquide. Sa densité devient supérieure à 1 g/cm³, l’empêchant de remonter à la surface. Cette dérive mécanique fait croire au système que le réservoir est constamment plein. Conséquence pratique : le conducteur roule en réserve réelle sans alerte, provoquant une surchauffe de la pompe immergée qui nécessite le carburant pour son refroidissement, et expose à un remplacement coûteux de l’unité complète.
L’affichage erratique en début de plein : usure localisée de la piste résistive
Le curseur du potentiomètre frotte inlassablement sur les mêmes zones, créant une usure en gorge sur les 30 premiers degrés de rotation correspondant à la conduite urbaine quotidienne. La piste perd son homogénéité résistive, générant des pics de tension. Conséquence observée : après un remplissage à la pompe, l’aiguille reste bloquée au trois-quarts pendant 50 km puis chute brutalement, ou inversement indique plein alors que le réservoir n’est qu’à moitié garni. Cette non-linéarité complexifie la gestion des trajets longue distance.
L’alerte réserve précoce ou tardive : décalage de l’index de réserve
Sur les véhicules équipés d’un voyant lumineux déclenché par un second capteur (contacteur à lame souple), la distance entre le flotteur principal et le contacteur de réserve s’écarte suite à une déformation plastique du support par lassitude thermique. Conséquence : le témoin s’allume alors qu’il reste 15 litres (angoisse inutile) ou pire, reste éteint sous les 5 litres (risque de panne sèche et d’amorçage délicat du circuit d’injection).
Vérifier soi-même : protocole de diagnostic au multimètre

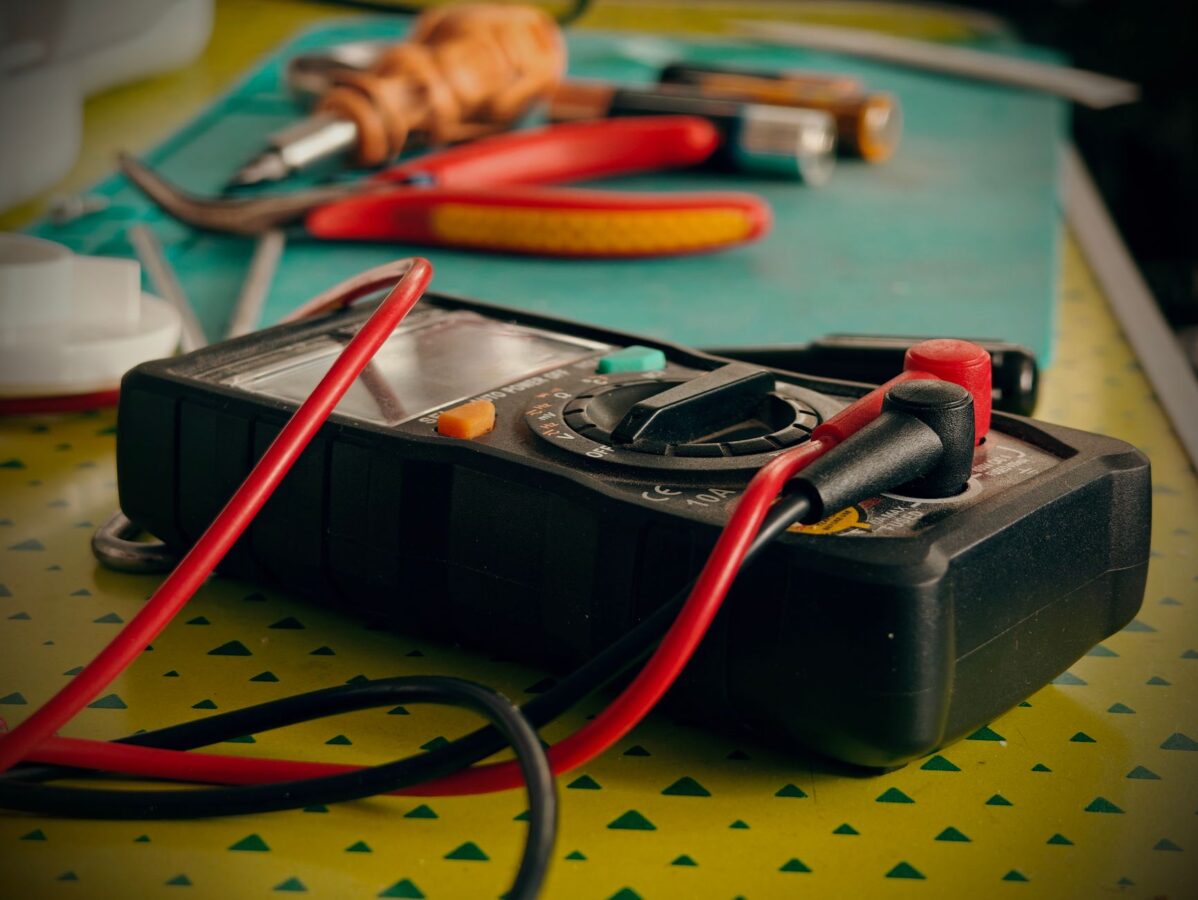

Le diagnostic accessible à l’amateur méthodique nécessite un multimètre digital et une documentation technique indiquant les valeurs ohmiques spécifiques du constructeur. Après dépose du fusible de la pompe (sécurité anti-incendie), localisez le connecteur à 3 ou 4 broches sous la banquette arrière ou le tapis de coffre. Mesurez la résistance entre la broche de signal et la masse : elle doit varier linéairement lorsque vous soulevez délicatement le flotteur à la main (accès par la trappe de visite) ou lorsque vous inclinez le véhicule sur un pont ou des chandelles.
Un flotteur fonctionnel affiche 240 ± 10 ohms en position basse (vide) et 33 ± 5 ohms en position haute (plein) pour les standards VAG et japonais, ou l’inverse (0-90 ohms) pour les anciennes architectures américaines. Si la valeur est fixe ou affiche une coupure de circuit (OL), contrôlez la continuité du faisceau jusqu’au combiné. Une tension de 12V présente sur la ligne de signal indique un court-circuit vers l’alimentation. Testez également la masse : une résistance supérieure à 0,5 ohm entre la borne moins et la carrosserie révèle une oxydation des points de fixation sous le véhicule.

Intervention et remplacement : accès au réservoir et précautions
L’intervention s’impose lorsque l’erreur de mesure dépasse 10 % du volume nominal ou en cas de fuite odorante. Sur la majorité des véhicules modernes, la sonde se remplace par l’intérieur via une trappe circulaire de 150 mm de diamètre sous la banquette arrière, évitant la dépose du réservoir. Débranchez la batterie (risque d’étincelle), dépressurisez le circuit en dévissant le bouchon de réservoir, puis déposez l’unité pompe-jauge en dévissant le bague de verrouillage avec une clé à griffes spécifique (couple de desserrage : 20 à 30 Nm). Notez l’orientation du flotteur avant extraction pour repositionnement correct.
Si le réservoir doit descendre (cas des 4×4 ou utilitaires à réservoir arrière), soutenez-le avec un cric avant de déposer les sangles de fixation. Le couple de serrage des nouveaux boulons ne doit pas excéder 25 Nm pour éviter l’écrasement des caoutchoucs d’insonorisation. Lors du remontage, lubrifiez les joints toriques avec de la graisse au silicone compatible hydrocarbure et vérifiez l’étanchéité par un test de fumée ou une simple observation après remplissage partiel. Remplacez systématiquement le joint de trappe (coût : 8 à 15 €) pour prévenir les vapeurs d’essence dans l’habitacle.
Budget et tarification : ce qu’il faut prévoir
| Prestation / Pièce | Fourchette basse (€) | Fourchette haute (€) | Observations |
|---|---|---|---|
| Capteur de niveau seul (aftermarket) | 35 | 80 | Sans pompe, adaptation nécessaire |
| Unité pompe + jauge (constructeur) | 180 | 450 | Programmation incluse pour certains modèles |
| Joint de trappe/réservoir | 8 | 20 | Obligatoire à chaque ouverture |
| Main d’œuvre (accès trappe) | 60 | 120 | 1 heure à 1h30 |
| Main d’œuvre (dépose réservoir) | 150 | 300 | 2 à 3 heures, purge circuit comprise |
| Diagnostic électronique | 30 | 60 | Lecture des codes défaut et paramètres temps réel |
Pourquoi ma jauge indique-elle plein pendant deux jours après le plein, puis chute brutalement ?
Ce phénomène caractérise une usure localisée de la piste résistive sur la portion haute du potentiomètre, souvent combinée à un flotteur gorgé d’essence qui perd progressivement son flottabilité. Lors du remplissage rapide à la pompe, le flotteur est temporairement soulevé par la turbulence, masquant l’usure. Une fois le calme revenu, il s’enfonce dans le carburant jusqu’à toucher la zone usée, provoquant la chute soudaine de l’indication. Il faut remplacer la sonde complète car la réparation du ruban résistif est impossible sans équipement spécialisé.
Peut-on recalibrer une jauge de carburant sans remplacer le capteur ?
Sur les véhicules anciens à indicateur analogique, un ajustement est possible via une vis de calage située à l’arrière du cadran, permettant de compenser une dérive de 5 à 10 %. Sur les architectures modernes CAN-Bus, la calibration nécessite un outil de diagnostic professionnel (type Delphi ou Bosch KTS) pour réinitialiser les valeurs min/max du capteur dans le calculateur. Cependant, si la dérive dépasse 15 % ou est non linéaire, le problème est mécanique (flotteur, potentiomètre) et l’électronique ne peut corriger une défaillance physique. Dans ce cas, le remplacement reste incontournable.
Quels risques court-on en roulant avec une jauge défaillante ?
Au-delà de l’inconfort de l’incertitude, le risque principal concerne la pompe à carburant immergée, qui utilise l’essence comme liquide de refroidissement et de lubrification. Rouler en dessous du quart de réservoir indiqué (alors que le niveau réel est critique) expose la pompe à une surchauffe par cavitation, réduisant sa durée de vie de 30 à 50 %. De plus, les dernières gouttes de carburant contiennent les impuretés concentrées du fond de réservoir, susceptibles de colmater le filtre à essence haute pression (coût de remplacement : 40 à 90 €) ou d’endommager les injecteurs piézoélectriques (facture potentielle supérieure à 1500 €).

La jauge de carburant, bien que simple en apparence, constitue un système de mesure sensible où la mécanique du flotteur dialogue avec l’électronique de bord. Une compréhension fine de son fonctionnement permet d’anticiper les pannes avant l’alerte définitive, d’éviter les arrêts intempestifs et de préserver la chaîne d’alimentation dans son ensemble. Entre la maintenance préventive du connecteur électrique et le remplacement programmé de l’unité complète tous les 150 000 km, cette sonde mérite l’attention que l’on porte aux organes mécaniques plus bruyants du véhicule.
