Le garde-frontière mécanique entre carter et transmission
Chaque boîte de vitesses, manuelle ou automatique, constitue un système clos soumis à des pressions hydrodynamiques et thermiques intenses. À l’interface entre les demi-carters, autour des arbres rotatifs et sur les transmissions aux roues, le joint de boîte assure l’étanchéité statique ou dynamique indispensable à la survie des synchroniseurs et engrenages. Cette pièce polymère, souvent négligée lors des entretiens courants, vit pourtant dans un environnement hostile : températures oscillant entre 80 °C et 130 °C, pressions internes parfois supérieures à 8 bars dans les circuits hydrauliques des automatiques, et sollicitations mécaniques permanentes dues aux vibrations de torsion.
Contrairement aux idées reçues, il ne s’agit pas d’un composant uniforme. Selon son emplacement, il adopte des morphologies distinctes : joint plat en fibre cellulosique ou élastomère comprimé entre les faces de carter, spy (joint à lèvre radial) monté sur les arbres primaires et secondaires, ou toriques assurant l’étanchéité des bouchons de remplissage et de vidange. Chaque architecture répond à des contraintes spécifiques de vitesse peripherique, de pression différentielle et de compatibilité chimique avec l’huile de transmission.
Anatomie d’une étanchéité critique
L’analyse transversale d’un joint de carter révèle une stratification complexe. Le joint plat traditionnel, encore présent sur les boîtes manuelles d’entrée de gamme, associe une âme métallique perforée à un revêtement fibreux imprégné de caoutchouc nitrile (NBR). Épais de 0,8 à 1,2 mm, il compense les irrégularités de surface des carters en fonte d’aluminium ou en magnésium. Sur les architectures modernes, on trouve désormais des joints moulés en caoutchouc fluorocarboné (FKM/Viton) ou en polyacrylate (ACM), intégrant des nervures d’étanchéité multicouches.
Le spy d’arbre présente une géométrie plus sophistiquée. Constitué d’un corps métallique de maintien (cage) et d’une lèvre souple en élastomère, il intègre un ressort de gommage circulaire en acier inoxydable qui exerce une pression radiale constante sur l’arbre tournant. La lèvre comporte un angle de contact précis, généralement compris entre 45° et 55°, optimisé pour l’essuyage de l’huile tout en minimisant la friction. Un déflecteur de poussière (soufflet secondaire) protège la lèvre principale des projections de route.
Les joints toriques utilisés sur les transmissions intégrales ou les boîtes à double embrayage (DCT) diffèrent par leur section circulaire et leur logement rectangulaire. Leur compression radiale ou axiale crée une étanchéité par déformation élastique, avec des tolérances de serrage extrêmement fines (jeu axial de 0,05 à 0,15 mm sur les arbres de transmission).
Du liège au fluorocarbone : évolution des matériaux d’étanchéité
L’histoire des joints de boîte reflète les progrès de la pétrochimie et des contraintes thermiques croissantes. Jusqu’aux années 1980, les joints de carter utilisaient majoritairement du liège naturel compressé ou du carton bitumé, solutions économiques mais sensibles à l’huile synthétique moderne et aux températures supérieures à 100 °C. L’avènement des lubrifiants à haut indice de viscosité (5W-30, 75W-90) et des boîtes à 7 ou 8 rapports a imposé une migration vers les élastomères synthétiques.
Le NBR (Nitrile Butadiène Rubber) domine encore le marché de remplacement pour sa résistance aux huiles minérales et son coût modéré (température limite : 100 °C continu). Cependant, les boîtes automatiques à convertisseur de couple et les DCT, où la température de l’ATF peut atteindre 135 °C, nécessitent désormais du FKM (Viton) ou du HNBR (caoutchouc nitrile hydrogéné). Ces matériaux offrent une résistance au vieillissement accrue et une meilleure tenue aux additifs anti-usure contenus dans les huiles modernes.
Les technologies émergentes intègrent désormais des joints bondés (collés au carter lors de la fabrication) éliminant le risque de mauvais positionnement lors du montage. Certaines marques premium adoptent des joints à double lèvre avec chambre d’huile intermédiaire, réduisant la friction de 40 % et augmentant la durée de vie à plus de 250 000 km. Les joints de différentiels et de transmissions avant intègrent parfois des déflecteurs en téflon (PTFE) pour les applications haute performance.
Quand l’étanchéité flanche : symptômes et mécanismes de dégradation
La défaillance d’un joint de boîte ne survient jamais brutalement sans signes précurseurs. L’observation attentive permet d’anticiper les dommages mécaniques coûteux.
Les traînées huileuses sous le véhicule et la baisse de niveau
La cause première réside dans le durcissement thermique du caoutchouc. Après 100 000 à 150 000 km, les cycles répétés de chauffe/refroidissement rigidifient la matrice polymère. Le joint perd son élasticité de récupération (résilience), créant des micro-fissures à la jonction carter ou le long de la lèvre du spy. Conséquence mécanique : l’huile de transmission s’échappe par gravité ou centrifugation lors de la rotation des arbres. Un niveau d’huile insuffisant entraîne un mauvais remplissage des circuits hydrauliques des boîtes automatiques, provoquant des à-coups de passage de rapport, ou l’érosion des synchroniseurs sur les manuelles, jusqu’au grippage des pignons.
Le grésillement à l’arrêt moteur et l’odeur de friction
Ce symptôme spécifique indique la fuite du spy d’entrée de boîte (côté embrayage). L’huile s’infiltre entre le mécanisme d’embrayage et le volant-moteur, imprégnant le disque de friction. Cause : usure mécanique de la lèvre due à un défaut d’alignement entre le vilebrequin et l’arbre primaire (jeu dans le palier moteur), ou vieillissement du ressort de gommage. Conséquence : patinage de l’embrayage, point d’accroche instable, et surtout risque d’embrasement des garnitures par manque de coefficient de friction. Le remplacement nécessite souvent la dépose de la boîte, représentant une intervention lourde.
Les projections d’huile sur les jantes arrière ou les éléments de suspension
Sur les véhicules à transmission intégrale ou traction, les spy des cardans de sortie de boîte ou de différentiel fuient latéralement. Cause : corrosion de la cage métallique due aux éclaboussures d’eau salée, ou détérioration de la lèvre par des particules abrasives pénétrant lors de passages en eau profonde. Conséquence : graissage insuffisant des joints homocinétiques, augmentation du couple résistant, et usure prématurée des roulements de roues. Sur une longue distance, le différentiel peut manquer d’huile et verrouiller brutalement en virage.
La difficulté à enclencher certaines vitesses sans bruit de meule
Un joint torique interne de sélecteur ou de piston hydraulique peut fuir de manière interne, invisible de l’extérieur. Cause : déformation plastique du torique sous la pression des passages de rapport violents (conduite sportive). Conséquence : baisse de pression hydraulique dans le circuit de commande, entraînant une sous-pression des disques de friction ou un déplacement incomplet des fourchettes de sélection. Les rapports ne passent plus correctement, engendrant un usinage des pignons synchroniseurs.
Le diagnostic en atelier et sur la voie publique
L’identification précise de l’origine d’une fuite nécessite une méthodologie rigoureuse, car l’huile de transmission possède une odeur sulfurique caractéristique et une viscosité distincte de l’huile moteur.
Phase préliminaire : nettoyer intégralement le carter de boîte et le différentiel à l’aide d’un dégraissant non chloré et d’air comprimé. Placer une feuille de carton propre sous le véhicule après une circulation de 20 km permet de localiser la zone de suintement. L’huile de boîte fraîche est généralement limpide (rouge pour l’ATF, jaune-vert pour les huiles 75W-80), tandis qu’une huile brunâtre et nauséabonde indique une surchauffe préalable.

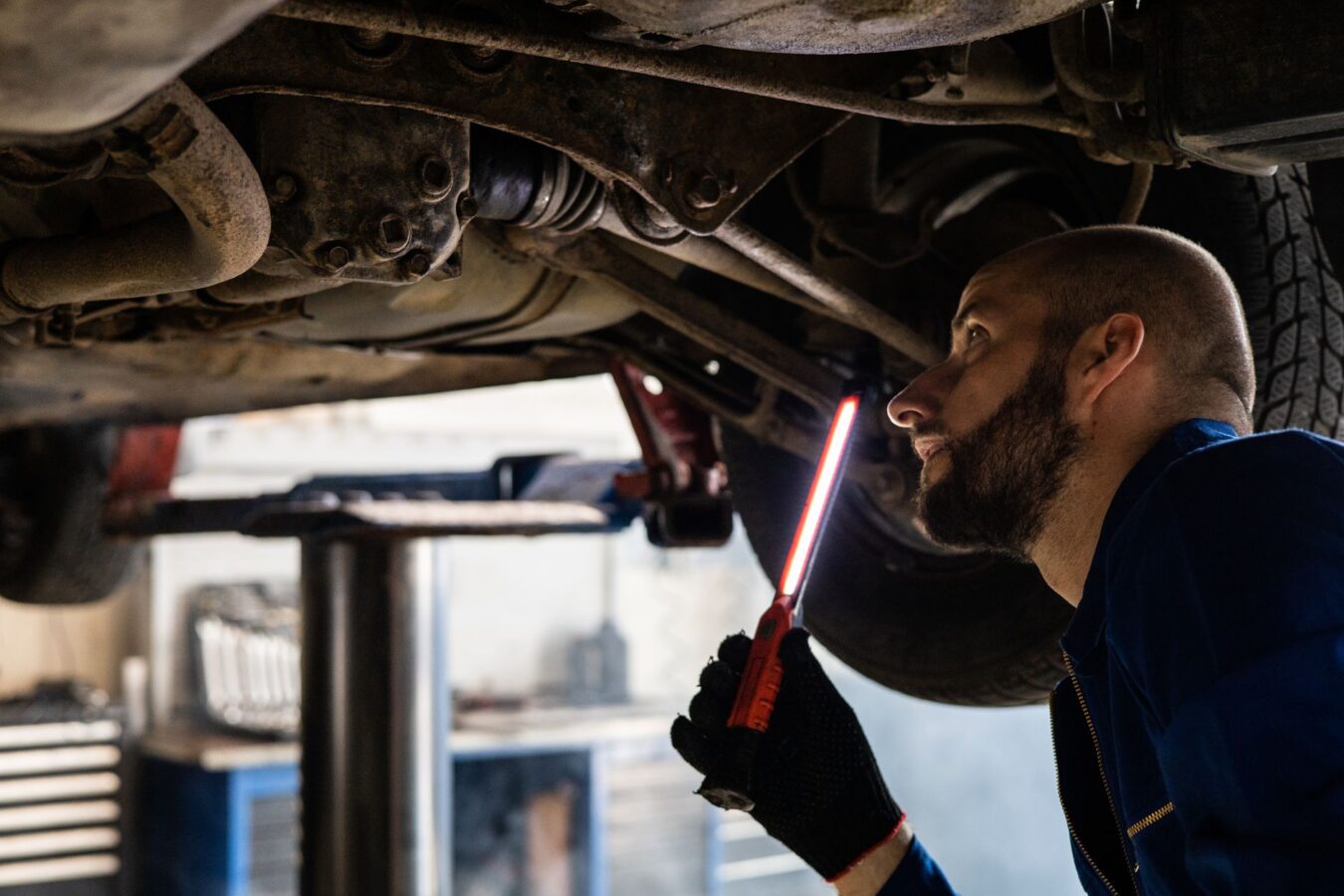

Inspection visuelle : élever le véhicule sur pont élévateur. Examiner la jointure des demi-carters : une trace résiduelle au niveau du joint de carter suggère une perte d’élasticité du joint plat. Sur les spy, observer le déflecteur de poussière : une fente ou un décollement visible confirme le remplacement nécessaire. Mesurer le niveau d’huile selon la procédure constructeur (souvent à température d’huile entre 35 °C et 45 °C) pour quantifier la fuite.
Technique du traceur UV : ajouter au remplissage d’huile une dose de colorant fluorescent conforme aux spécifications ISO. Après quelques kilomètres de roulage, inspection à la lampe ultraviolette. Cette méthode révèle les micro-fuites imperceptibles à l’œil nu, notamment sur les joints toriques internes des boîtes automatiques.
Vérification des jeux : un spy qui fuite peut résulter d’un jeu excessif de l’arbre dans ses paliers (usure des roulements). Saisir l’arbre de transmission et tester le mouvement radial : un jeu supérieur à 0,3 mm condamne le palier et explique la fuite du joint, rendant son remplacement seul inefficace.
Stratégie d’intervention : remplacement ciblé ou révision complète
La décision de réparation dépend de l’accessibilité du joint et de l’état général de la transmission. Un joint de carter accessible (couvercle d’embrayage ou carter inférieur) se remplace en 1 à 2 heures. À l’inverse, un spy d’arbre primaire nécessite souvent la dépose totale de la boîte, justifiant une remplacement préventif de tous les joints d’arbres et du joint de culasse de différentiel si le kilométrage dépasse 150 000 km.
Procédure de remplacement d’un joint de carter : déposer les fixations en respectant un serrage croisé inverse pour éviter la déformation du carter. Nettoyer les surfaces de jointure avec de l’alcool isopropylique et un grattoir en plastique (jamais métallique pour préserver le plan de joint). Vérifier l’absence de bosses ou d’empreintes sur les flancs en aluminium. Poser le joint neuf sec ou avec une fine couche de silicone spécification OEM si le constructeur l’exige (certaines marques allemandes recommandent un jointage supplémentaire sur les carters magnésium). Serrer les vis en croix par paliers de 5 Nm jusqu’à la valeur finale (généralement entre 8 et 18 Nm selon le diamètre de filetage).
Remplacement d’un spy : extraire l’ancien joint à l’aide d’un arrache-joint à griffes sans endommager l’alésage du carter. Nettoyer la portée avec un papier abrasif fin (400) monté sur mandrin, puis dégraisser. Lubrifier légèrement la lèvre neuve avec de la graisse compatible caoutchouc (éviter la graisse au cuivre ou au graphite). Enfoncer le joint à la main puis au maillet en plastique jusqu’à ce que la face arrière soit flush avec le carter. Sur les boîtes automatiques, respecter l’orientation du joint : une lèvre asymétrique doit toujours regarder vers l’intérieur de la boîte pour résister à la pression hydraulique.
Post-intervention : effectuer un cycle de chauffe complet, vérifier l’absence de suintement après 50 km, puis contrôler le niveau à froid après refroidissement nocturne. Une surconsommation d’huile dans les 500 premiers kilomètres indique souvent un mauvais positionnement du spy ou un défaut d’étanchéité du carter.
Investissement et tarification des réparations
| Type d’intervention | Prix des pièces (€) | Main d’œuvre (€) | Fourchette totale TTC (€) |
|---|---|---|---|
| Joint de carter simple (couvercle) | 8 – 25 | 60 – 120 | 70 – 145 |
| Spy d’arbre primaire (dépose boîte nécessaire) | 15 – 45 | 250 – 450 | 265 – 495 |
| Kit complet joints spy BV manuelle (3 joints) | 40 – 85 | 180 – 350 | 220 – 435 |
| Joints toriques différentiel (transmission intégrale) | 25 – 60 | 200 – 400 | 225 – 460 |
| Joint de boîte automatique (carter inférieur) | 30 – 75 | 80 – 150 | 110 – 225 |
| Joint spi + roulement d’arbre (remplacement préventif) | 60 – 150 | 300 – 600 | 360 – 750 |
Peut-on continuer à rouler avec un joint de boîte qui suinte légèrement ?
La tolérance dépend du débit de fuite. Une micro-trace (quelques gouttes par semaine) sur un joint de carter externe ne constitue pas une urgence immédiate, à condition de surveiller le niveau d’huile toutes les 1 000 km. En revanche, toute fuite sur un spy d’embrayage impose l’arrêt immédiat : l’huile sur le disque provoque un patinage irréversible et peut dégrader le volant-moteur (cout additionnel de 300 à 800 €). Sur les boîtes automatiques, même une petite fuite externe entraîne une aspiration d’air dans le circuit hydraulique, provoquant des à-coups destructeurs pour les disques de friction. La règle d’or : un niveau d’huile sous le minimum condamne le véhicule à l’immobilisation.
Faut-il systématiquement vidanger l’huile lors du changement d’un joint ?
Oui, dans la majorité des cas. Lors de la dépose d’un carter ou d’un spy, l’huile s’écoule partiellement ou totalement. Même si une partie du lubrifiant est récupérable, elle est contaminée par les poussières et les résidus de joint ancien. De plus, la composition chimique des nouveaux joints (surtout FKM ou HNBR) peut interagir avec les additifs de l’huile usagée. La procédure standard préconise une vidange complète avec rinçage si la boîte dépasse 60 000 km, et le remplacement du joint de vidange (souvent un torique ou une rondelle cuivre). Le coût additionnel de l’huile (3 à 8 litres à 15-40 €/litre selon la spécification) reste négligeable comparé au risque de contamination du circuit.
Pourquoi le joint neuf fuit-il encore après remplacement ?
Cette déconvenue fréquente résulte généralement de trois erreurs techniques. Premièrement, une pollution de la surface d’appui : une trace d’ancien joint ou une rayure microscopique sur le carter en aluminium crée une voie de fuite capillaire. Deuxièmement, un défaut d’alignement : si l’arbre présente un jeu radial excessif (roulement défectueux) ou si le carter a été forcé lors du serrage, le spy ne travaille plus concentriquement et la lèvre ne suit pas l’arbre. Troisièmement, une inversion de sens de montage sur les joints asymétriques, ou l’oubli du ressort de gommage sur certains modèles. Enfin, vérifier la compatibilité chimique : un joint NBR ne résiste pas aux huiles synthétiques longue durée des boîtes modernes, et se dégradera en quelques semaines.
L’intégrité des joints de boîte conditionne directement la longévité de la transmission et la sécurité de conduite. Au-delà de la simple étanchéité, ces composants témoignent de l’état thermique et mécanique de l’ensemble. Une inspection visuelle régulière, associée à un respect strict des couples de serrage et des matériaux adaptés aux fluides modernes, permet d’éviter les remplacements coûteux de boîtes complètes. Face au moindre doute sur l’étanchéité, la consultation d’un spécialiste transmission s’impose, car l’intervention précoce sur un joint de quelques euros préserve souvent un investissement mécanique de plusieurs milliers.
