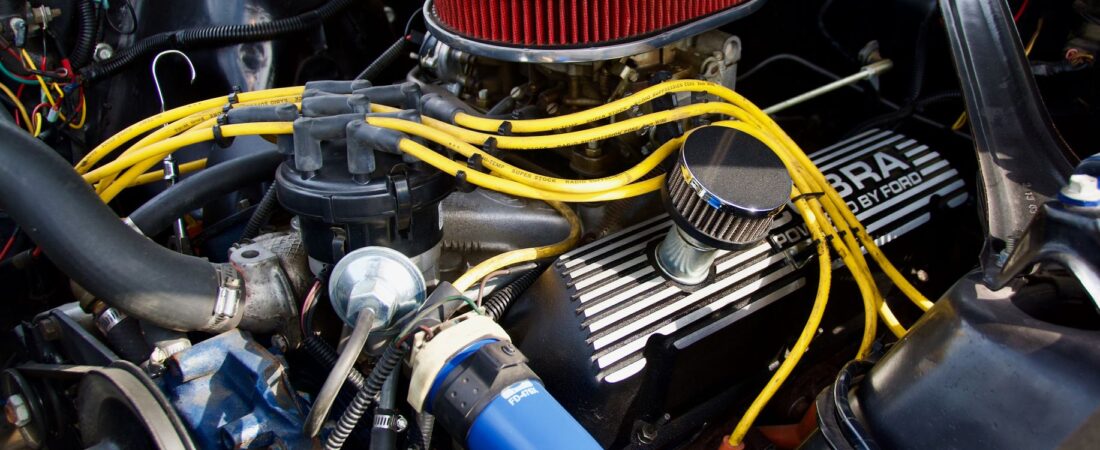

Le gardien silencieux de la chambre de distribution
Sous le capot, la culasse supporte des contraintes mécaniques et thermiques extrêmes. Sur sa partie supérieure, le cache-culbuteurs — ou couvercle de culasse — abrite l’arbre à cames et les poussoirs mécaniques ou hydrauliques. Entre ces deux pièces métalliques se niche un élément souvent négligé jusqu’à sa défaillance : le joint de cache-culbuteurs. Cette interface élastomère assure l’étanchéité statique d’une chambre contenant de l’huile sous pression atmosphérique, mais soumise à des pulsations thermiques violentes lors des phases de chauffe et de refroidissement moteur.
Le fonctionnement repose sur la compression d’un profil élastique entre deux surfaces usinées. Lors du montage, le joint subit un écrasement contrôlé — généralement entre 15 et 25 % de son épaisseur initiale — créant une barrière étanche contre les projections d’huile lubrifiante. Cette huile, projetée par les culbuteurs en mouvement ou les lobes de l’arbre à cames, retombe par gravité vers le carter via les galeries de retour. Le joint empêche cette huile de s’échapper latéralement tout en isolant la partie supérieure du moteur des poussières atmosphériques externes.
Anatomie tridimensionnelle et géométrie des joints
Contrairement à une simple rondelle plate, le joint de cache-culbuteurs présente une architecture complexe moulée ou découpée suivant le tracé exact de la culasse. Sa section transversale révèle généralement un profil en U, en V ou à bourrelet circulaire selon les fabricants. L’épaisseur nominale varie de 2,5 à 4,5 mm selon les applications, avec des tolérances de fabrication inférieures au dixième de millimètre pour garantir l’uniformité de l’écrasement.
Sur les moteurs modernes à bougies d’allumage implantées dans la culasse, le joint intègre des manchons distincts — les joints de puits de bougies — qui descendent verticalement sur 30 à 50 mm pour isoler les tubes de bougies du bain d’huile. Ces manchons, souvent dotés de nervures multiples, subissent des contraintes de cisaillement différentiel dues à l’expansion thermique entre le couvercle en aluminium ou composite et la culasse en fonte ou aluminium.
Les points d’ancrage mécaniques méritent attention : le joint comporte des œillets de centrage correspondant aux axes des vis de fixation, généralement au nombre de 8 à 15 selon la longueur du moteur. Autour de ces perçages, des rondelles métalliques intégrées ou des surépaisseurs locales répartissent la pression exercée par les têtes de vis pour éviter le phénomène de “poinçonnement” qui déchirerait l’élastomère sous couple de serrage.

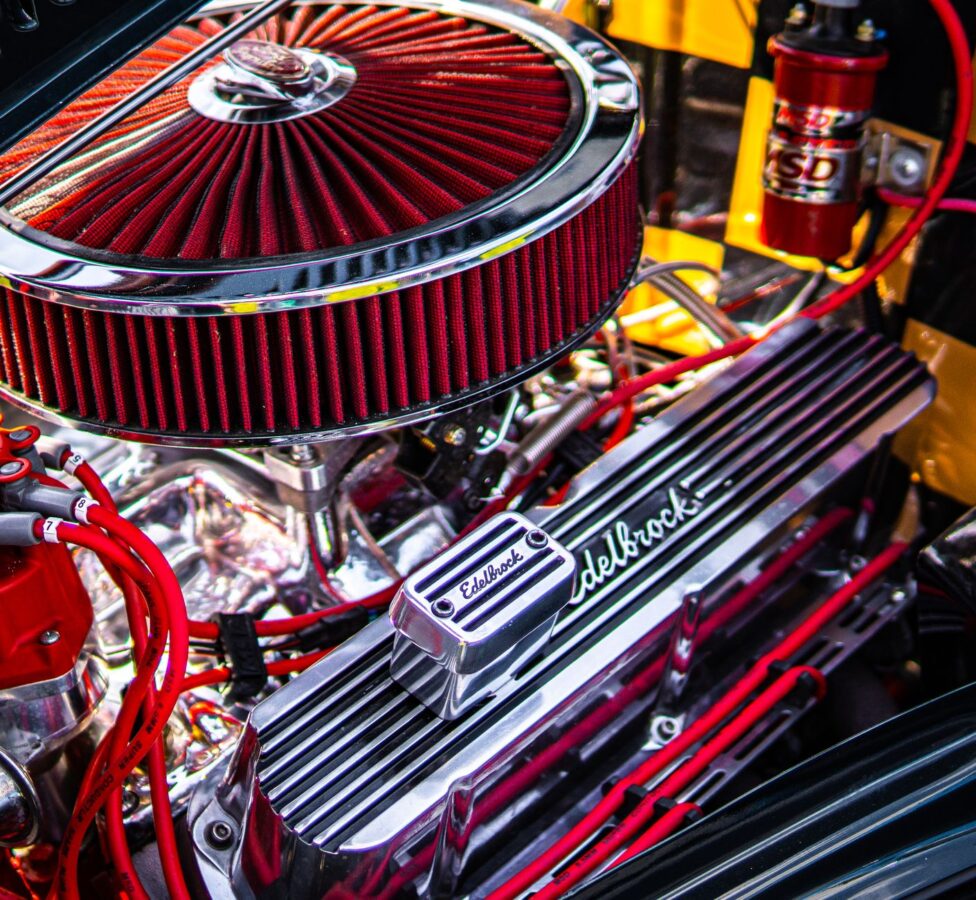

Caoutchouc nitrile, HNBR et silicone : la bataille des polymères
La sélection du matériau conditionne la durabilité du joint face aux hydrocarbures et aux additifs modernes. Le caoutchouc nitrile (NBR) reste la référence économique, résistant à des températures continues de 120°C et des pointes à 150°C. Cependant, face aux nouvelles huiles à basse viscosité 0W-20 ou 5W-30 enrichies en esters, les constructeurs adoptent de plus en plus l’Hydrogenated Nitrile Butadiene Rubber (HNBR), dont la saturation des liaisons hydrogène offre une résistance supérieure à l’ozone et aux températures atteignant 160°C en continu.
Sur les moteurs essence à haute compression ou les blocs turbocompressés, le silicone VMQ (Vinyl-Methyl Quality) apparaît parfois pour ses capacités à maintenir son élasticité entre -40°C et +220°C. Certaines variantes haut de gamme intègrent un insert métallique en acier laminé recouvert des deux côtés d’élastomère, solution courante sur les moteurs V6 ou V8 où la longueur du joint amplifie les risques de déformation.
La technologie des joints moulés en caoutchouc synthétique avec adhésif intégré gagne du terrain. Ces pièces, livrées collées sur le cache-culbuteurs neuf, éliminent les erreurs de positionnement lors du montage et garantissent une épaisseur de joint constante, cruciale sur les couvercles en magnésium ou composite plastique où la déformation sous couple est significative.
Les symptômes mécaniques de la dégradation
Perles d’huile carbonisées autour des tubes de bougies
Cause : Le durcissement thermique du caoutchouc aux abords des puits de bougies, zones où la température culasse dépasse fréquemment 140°C, provoque une perte de rétractilité du matériau. Les microfissures apparaissent d’abord sur les arêtes vives des passages de bougies.
Conséquence : L’huile pénètre dans les puits, carbonise sur les flancs des bougies d’allumage, provoquant des ratés d’allumage par shuntage électrique. Le démontage des bougies devient délicat, risquant l’arrachement des filetages aluminium de la culasse lors de l’extraction force.
Film huileux sur la culasse et tubulures d’échappement
Cause : Un retrait élastomère généralisé — souvent après 120 000 à 150 000 km — ou une déformation permanente du couvercle suite à un serrage anarchique des vis. L’huile s’écoule alors par capillarité le long des parois externes.
Conséquence : L’huile déposée sur les collecteurs d’échappement génère des fumées blanchâtres à l’arrêt moteur et une odeur caractéristique d’huile brûlée en habitacle. Sur le long terme, ce phénomène constitue un risque d’incendie moteur et entraîne l’encrassement des sondes lambda, perturbant la régulation du mélange air/carburant.
Baisse progressive du niveau d’huile sans trace apparente
Cause : Une fuite microscopique par capillarité au niveau des zones de jonction entre deux demi-joints sur les moteurs en V, ou une porosité développée par le vieillissement du caoutchouc sur les arêtes de la culasse.
Conséquence : Le niveau d’huile descend sous le minimum entre deux vidanges, entraînant une usure accélérée des segments et des coussinets de bielle par manque de lubrification. Cette consommation silencieuse endommage souvent le catalyseur par empoissage lorsque l’huile brûlée atteint l’échappement.

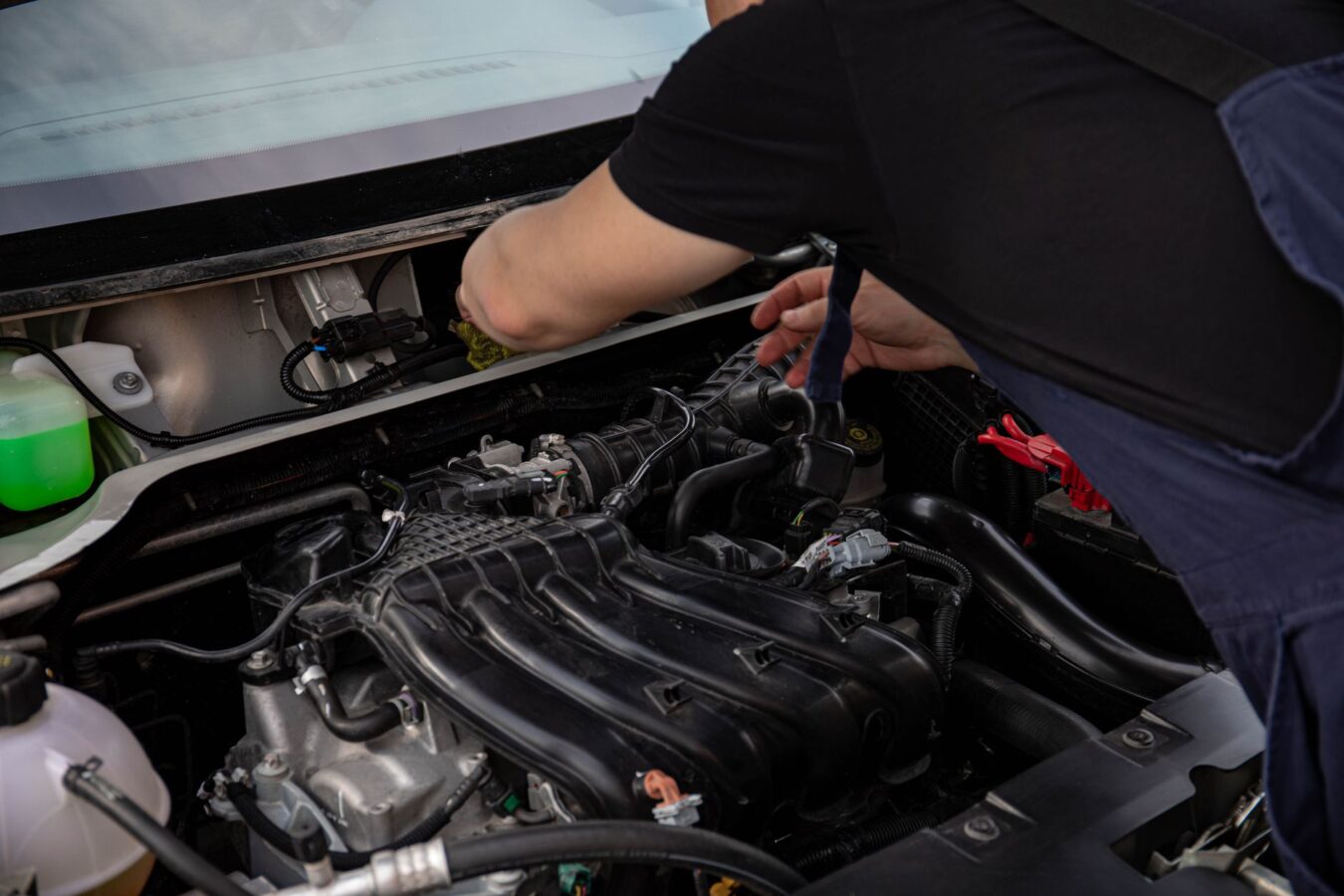

Protocole d’inspection sans démontage
L’expertise visuelle commence par un nettoyage méticuleux du moteur à froid avec un dégraissant non agressif pour éliminer les résidus anciens. Après 50 kilomètres de roulage urbain, l’inspection sous lumière naturelle révèle les fuites actives. Orientez spécifiquement votre attention sur les quatre coins du cache-culbuteurs et les zones situées au-dessus des puits de bougies.
Utilisez une lampe UV et des lunettes filtrantes si l’huile moteur contient un traceur fluorescent (présent dans certaines huiles de diagnostic ou additifs). Les fuites imperceptibles à l’œil nu apparaissent alors en vert lumineux. Contrôlez également l’état des vis de fixation : une oxydation au niveau des têtes suggère un désserrage précédent ou une dilatation différentielle anormale.
Le test au papier sulfurisé consiste à interposer une feuille blanche entre le cache-culbuteurs et la culasse après une nuit de stationnement. Une tache jaunâtre au matin confirme une fuite active, même minime. Mesurez enfin le couple de serrage résiduel des vis avec une clé dynamométrique : une valeur inférieure de plus de 20 % aux spécifications constructeur indique un relâchement mécanique du joint.
Le remplacement : précision millimétrique et couples de serrage
L’intervention s’impose dès que la fuite atteint 1 goutte toutes les 24 heures ou si l’huile menace les composants électriques. Commencez par débrancher la batterie pour éviter tout court-circuit lors du démontage des bobines d’allumage. Retirez les durites de reniflard et déposez le cache-culbuteurs en notant l’ordre de serrage des vis — souvent croisé du centre vers les extrémités.
Le nettoyage des surfaces est critique. Utilisez une spatule en plastique pour éliminer les résidus de joint ancien sans rayer le plan de joint aluminium. Une rayure de 0,1 mm de profondeur suffit à compromettre l’étanchéité. Dégraissez avec un solvant évaporant rapide (isopropanol) et vérifiez à la règle d’affleurement que le couvercle n’est pas voilé : un écart de plus de 0,05 mm sur la longueur impose le remplacement du couvercle ou son rectification.
Le montage du nouveau joint suit un protocole strict : pose à sec sans graisse silicone (qui gonfle le caoutchouc artificiellement), centrage parfait sur les goujons de guidage, puis serrage progressif au couple. Les valeurs typiques oscillent entre 8 et 12 Nm pour les couvercles en aluminium ou composite, et 15 à 25 Nm pour les couvercles en fonte grise. Un serrage en deux passes — d’abord 50 % du couple final, puis 100 % — évite la déformation du couvercle. Attendez 24 heures avant de redémarrer le moteur pour permettre au joint de prendre sa compression définitive.
| Type de véhicule | Coût pièce (€) | Taux horaire atelier (€) | Durée d’intervention | Total TTC estimé (€) |
|---|---|---|---|---|
| City-car / Segment A (3 cylindres) | 15 – 35 | 60 – 80 | 1h – 1h30 | 90 – 160 |
| Compact / Berline (4 cylindres) | 25 – 60 | 70 – 95 | 1h30 – 2h30 | 130 – 300 |
| SUV / Routière (V6, V8) | 50 – 120 | 80 – 120 | 2h30 – 4h* | 250 – 600 |
| Constructeur premium (joints moulés spécifiques) | 80 – 200 | 100 – 150 | 2h – 3h | 300 – 650 |
| * Les moteurs en V nécessitent souvent le démontage d’éléments périphériques (boîtier de filtre à air, durites) | ||||
Interrogations techniques des propriétaires
Peut-on rouler durablement avec un joint qui suinte légèrement ?
Conduire avec une suintement mineur relève de la tolérance risquée. Tant que l’huile ne goutte pas sur l’échappement chaud ni sur la courroie d’accessoires, le risque immédiat reste limité, mais la dégradation s’accélère exponentiellement. Le caoutchouc, une fois fissuré, ne se “rescellera” jamais spontanément. En six mois, une fuite de 5 mL par jour équivaut à une perte de 900 mL d’huile, soit près d’un litre sur un carter de 4 litres. Cette baisse compromise la lubrification des paliers de vilebrequin. De plus, l’huie qui s’infiltre dans les puits de bougies peut provoquer un claquage moteur par allumage défaillant. L’intervention différée transforme une simple pose de joint (150 €) en remplacement de sonde lambda encrassée (300 € supplémentaires) voire en réalésage de culasse si des particules d’huile carbonisées tombent dans les cylindres lors du changement des bougies.
Faut-il systématiquement remplacer les vis de fixation du cache-culbuteurs ?
Les vis en acier zingué posées sur couvercle aluminium ou magnésium sont généralement à remplacement unique, car leur filetage subit un écrouissage plastique lors du premier serrage. Les constructeurs précisent souvent un couple de serrage avec angle de rotation (exemple : 10 Nm + 90°), signe d’un étirage contrôlé de la vis. Réutiliser ces vis risque de provoquer un desserrage progressif par relaxation élastique, aboutissant à une fuite récurrente en quelques milliers de kilomètres. Pour les vis à tête bombée en plastique sur couvercle composite, le remplacement est obligatoire : ces éléments contiennent des rondelles captives en caoutchouc qui se déforment définitivement. Compter entre 8 et 25 € le kit de vis spécifiques selon le nombre de points d’ancrage.
Pourquoi certains joints intègrent-ils des galeries de reniflard moulées ?
Sur les moteurs modernes à dépression de carter régulée (souvent entre -30 et -100 mbar), le joint de cache-culbuteurs n’assure plus seulement l’étanchéité statique mais participe à la gestion des gaz de carter. Des orifices calibrés moulés dans l’épaisseur du joint connectent la chambre de distribution à la vanne de reniflard ou au séparateur d’huile. Une déformation de ces galeries — par exemple lors d’un montage décalé de 2 mm — provoque une fuite de dépression excessive, entraînant un régime de ralenti instable et l’allumage du témoin de contrôle moteur (code P0171 ou P2279 selon les calculateurs). Cette architecture explique pourquoi certains joints coûtent trois fois plus cher que des versions “basiques” : ils intègrent des clapets anti-retour ou des membranes de régulation de pression directement moulées dans le caoutchouc.
Le joint de cache-culbuteurs incarne la frontière invisible entre la mécanique interne et l’environnement extérieur du moteur. Sa défaillance, apparemment mineure, déclenche une chaîne de conséquences mécaniques et électroniques coûteuses. Une inspection visuelle annuelle, particulièrement après 100 000 kilomètres, permet d’anticiper son remplacement avant que l’huile ne s’infiltre dans les zones sensibles. Lors de l’intervention, le respect absolu des couples de serrage et l’utilisation de pièces adaptées au grade d’huile du véhicule garantissent une étanchéité pérenne jusqu’à la prochaine génération de composants.
