Le cerveau lumineux : pilotage et distribution du flux
Le module de phare constitue l’unité fonctionnelle autonome chargée de générer, moduler et projeter le faisceau lumineux vers la chaussée. Contrairement à l’optique simple qui se limite à l’enveloppe esthétique, ce bloc technique intègre le système de production de lumière, ses organes de refroidissement et l’électronique de commande. Dans les architectures modernes, il assume également la gestion des fonctions d’éclairage adaptatif : virage dynamique, anti-éblouissement automatique et correction d’assiette en temps réel.
Son fonctionnement repose sur une interaction critique entre thermique et optique. Les sources lumineuses à décharge (xénon) ou à semi-conducteurs (LED, Laser) génèrent des densités de puissance élevées. Le module doit donc dissiper une chaleur significative — jusqu’à 150 watts pour les matrices LED haute performance — tout en maintenant une stabilité électronique rigoureuse. Le ballast, ou driver LED, convertit la tension du véhicule (12-14V) en courant stable spécifique à la source : 85 volts alternatifs à 400 Hz pour une lampe D3S xénon, ou courant continu régulé à 700 mA pour un module LED multicouches.
Architecture interne : du radiateur au réflecteur actif
L’anatomie du module révèle une sophistication mécanique souvent sous-estimée. Le socle, généralement moulé en aluminium à haute conductivité thermique (alliage 6063-T5), sert à la fois de châssis structurel et de dissipateur thermique. Ses ailettes, espacées de 2 à 4 mm, augmentent la surface d’échange avec l’air ambiant. Sur les unités LED de dernière génération, on observe souvent un ventilateur centrifuge intégré (40 mm de diamètre, 12V, 0,3A) qui force le refroidissement lors des phases de stationnement où la convection naturelle est insuffisante.
Le cœur optique comprend le support de source lumineuse et le système de projection. Dans une configuration à réflecteur, la surface parabolique aluminium (pureté 99,9%, traitement PVD) focalise les rayons vers une lentille de Fresnel ou un masque de découpe. Les modules à projecteur (bi-xénon ou LED) utilisent une lentille convexe en polycarbonate thermoformé, d’épaisseur 3 à 5 mm, traitée anti-UV pour éviter le jaunissement. Le mécanisme de volet mobile — actionné par un solénoïde ou un moteur pas à pas — assure le basculement entre croisement et route, avec un temps de commutation inférieur à 200 millisecondes.
La connectique interne mérite attention : les câbles d’alimentation du ballast xénon supportent des tensions élevées (jusqu’à 23 000 volts à l’amorçage) et utilisent des isolants en silicone résistant à 200°C. Les nappes de LEDs sont soudées en surface (SMD) sur des PCB en aluminium (IMS : Insulated Metal Substrate) de 1,6 mm d’épaisseur, garantissant une résistance thermique inférieure à 1,5 K/W entre la jonction et le dissipateur.
Silicium et aluminium : les alliances de l’éclairage adaptatif
Les matériaux constitutifs du module résultent d’un compromis entre légèreté, dissipation thermique et précision optique. L’enveloppe externe utilise du polypropylène renforcé fibres de verre (PP-GF30) pour les fixations mécaniques, tandis que le dissipateur principal reste en aluminium anodisé noir pour optimiser l’émissivité infrarouge (coefficient émissif > 0,85). Les modules haut de gamme intègrent désormais des caloducs (heat pipes) en cuivre qui transportent la chaleur des LEDs vers les ailettes latérales, permettant de réduire le volume global de 30% tout en maintenant une température de jonction inférieure à 120°C.
Sur le plan technologique, trois grandes familles coexistent. Le module halogène intégré, encore présent sur les entrées de gamme, associe un réflecteur de forme complexe à une douille H7 ou H11 standard, sans électronique embarquée. Le module xénon (Bi-xénon) incorpore un ballast slim (format 80×60×30 mm) fixé directement sur le boîtier, souvent intégré au module lui-même sur les véhicules récents. Le module LED matriciel représente l’avant-garde : il segmente le faisceau en plusieurs zones (32 à 84 pixels selon les fabricants) pilotées individuellement par un microcontrôleur dédié. Les versions laser ajoutent une source laser bleue (450 nm) excitant un phosphore jaune pour atteindre une portée de 600 mètres en plein phare, avec un module de sécurité obligatoire désactivant le laser sous 40 km/h ou en détection de véhicule.
Les variantes géométriques suivent les stratégies constructeurs : module rectangulaire compact (Audi Matrix, BMW Laser) versus module arrondi à réflecteur classique. Le poids varie de 800 grammes pour un module halogène simple à 2,8 kg pour une unité LED matricielle avec ses ailettes et son ventilation forcée.
Quand la lumière décline : symptômes et mécanismes de défaillance
Scintillement intermittant du faisceau
Cause : Dégradation des condensateurs électrolytiques du ballast xénon ou instabilité du driver LED suite à une surchauffe répétée. Les soudures froides sur le PCB de commande créent des coupures microscopiques sous vibration.
Conséquence : Fatigue visuelle importante pour le conducteur, réduction drastique de la durée de vie résiduelle de la source lumineuse (amorçage répété), et risque de panne soudaine en circulation nocturne avec mise en danger immédiate.
Dégradation asymétrique de la portée éclairante
Cause : Brûlure localisée du réflecteur aluminium (vaporisation du revêtement à 250°C+) due à une LED défectueuse surchauffant, ou trouble du polycarbonate de la lentille par microfissures dues aux UV et aux vibrations de route.
Conséquence : Réduction de l’éclairage sur un côté de la chaussée (différentiel pouvant atteindre 40%), éblouissement des usagers adverses si le faisceau se désaxe vers le haut, et refus au contrôle technique pour non-conformité de l’éclairement (valeurs inférieures à 30 lux requis).
Blocage du correcteur d’assiette automatique
Cause : Rupture des engrenages plastique (POM) du moteur pas à pas actionnant le volet de correction, ou oxydation des connecteurs suite à une infiltration d’eau par la membrane de respiration bouchée. Le capteur de niveau arrière défectueux envoie une consigne erronée.
Conséquence : Phares braqués trop haut en permanence éblouissant les autres conducteurs, ou trop bas réduisant la visibilité à 20 mètres. Anomalie constatée par les calculateurs de bord déclenchant le témoin de défaillance d’éclairage et stockant un code défaut C1000 à C1600 selon les constructeurs.
Buée persistante et infiltration d’humidité
Cause : Durcissement du joint torique EPDM du couvercle arrière (perte d’élasticité après 5-6 ans), ou déchirure de la membrane perméable Goretex située sur la partie inférieure du module qui équilibre les pressions tout en bloquant l’eau liquide.
Conséquence : Court-circuit des bornes haute tension du ballast xénon créant des dommages irréversibles (remplacement complet obligatoire), oxydation des connecteurs dorés entraînant une résistance de contact augmentant jusqu’à la coupure totale du circuit.
À l’atelier ou dans son garage : protocoles de vérification

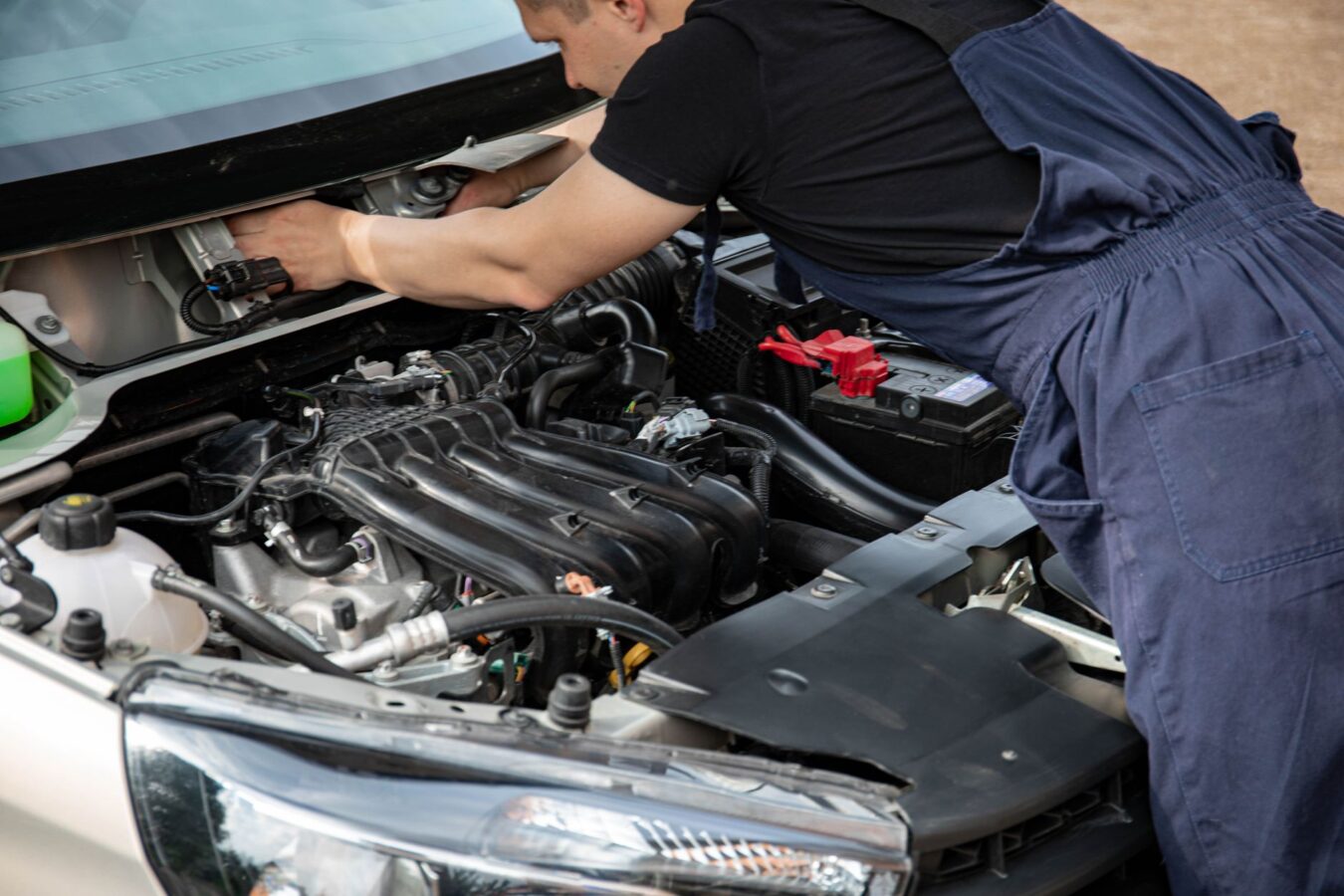

Le diagnostic d’un module de phare défectueux exige une méthodologie rigoureuse avant de condamner la pièce. Commencez par la lecture des codes défaut via une valise de diagnostic compatible (VAS 5054, ISTA pour BMW, ou outil multimarque). Recherchez les codes commençant par B10 ou C10 (système d’éclairage), notamment ceux mentionnant une “open circuit” ou “short to ground” sur les lignes de commande.
Vérifiez l’alimentation électrique au multimètre : entrez dans le compartiment moteur, débranchez le connecteur du module et mesurez la tension sur les broches d’alimentation (souvent broche 1 et 2) avec le feu allumé. Vous devez lire 12,4 à 12,6 volts stable. Une chute sous 11 volts indique une masse défectueuse ou une résistance ohmique excessive dans le faisceau. Pour les modules xénon, contrôlez la présence de la haute tension à l’aide d’un testeur spécifique (attention : 23 000 volts) ou observez l’amorçage : un arc électrique bleuâtre doit apparaître dans le brûleur pendant 3 à 5 secondes au démarrage.
Testez le fonctionnement du correcteur de hauteur : avec le contact mis, actionnez plusieurs fois le bouton de réglage manuel (souvent situé à gauche du volant) et observez si les modules bougent horizontalement. Un grincement ou une absence de mouvement confirme la défaillance mécanique interne. Pour les LED, utilisez une caméra thermique si disponible : une zone froide sur le module indique une chaîne de LEDs coupée, tandis qu’une surchauffe localisée (>85°C sur l’enveloppe) révèle un driver en dérive.
Remplacement ou réparation : stratégies d’intervention
L’intervention sur un module de phare dépend de la gravité de la défaillance et du niveau d’intégration du véhicule. Sur les modèles récents (après 2015), le remplacement complet constitue souvent la seule option viable car les constructeurs ne fournissent plus les sous-ensembles (ballasts, drivers) séparément. La dépose impose fréquemment le retrait partiel du pare-chocs avant, notamment sur les architectures à phares encastrés profondément ( Volkswagen Golf VII, BMW Série 3 F30). Prévoyez 1,5 à 3 heures de main d’œuvre selon l’accessibilité.
Les étapes techniques critiques incluent : la déconnexion de la batterie (éviter les court-circuits sur les bornes haute tension xénon), le démontage des fixations (vis Torx T20 ou T25, couple de serrage à respecter impérativement à 6 Nm pour éviter la déformation du support aluminium), et la manipulation délicate des connecteurs étanches (souvent à levier, risque de casse des ergots plastique). Lors du remontage, vérifiez l’intégrité du joint de couvercle arrière : une simple trace de compression irrégulière suffit à créer une infiltration ultérieure.
Pour les modules LED matriciels ou adaptatifs, une opération obligatoire suit le remplacement : la calibration via l’outil de diagnostic. Cette procédure aligne précisément l’axe optique du nouveau module avec l’horizontale et la verticale de référence du véhicule (tolérance ±0,3 degrés). Elle implique généralement le positionnement du véhicule face à un mur de réglage à 10 mètres ou l’utilisation d’un réflecteur de calibration cible. L’omission de cette étape entraîne un éblouissement systématique des usagers et l’allumage permanent du témoin d’erreur.
Investissement et tarification
| Type de module | Gamme de prix pièce (€) | Main d’œuvre (h) | Coût total estimé (€) |
|---|---|---|---|
| Module halogène standard (entrée de gamme) | 120 – 350 | 0,8 – 1,2 | 200 – 500 |
| Module xénon Bi-xénon (milieu de gamme) | 280 – 750 | 1,5 – 2,5 | 450 – 1100 |
| Module LED classique (premium) | 450 – 1200 | 2,0 – 3,0 | 700 – 1600 |
| Module LED matricielle (haut de gamme) | 800 – 2200 | 3,0 – 4,0* | 1200 – 2800 |
| Module Laser (ultra-premium) | 1500 – 3500 | 3,5 – 5,0* | 2000 – 4500 |
| * Inclut la calibration obligatoire (80-150€ supplémentaires) | |||
Notez que les modules d’occasion (salvage yards) représentent une alternative économique (40 à 60% du prix neuf) mais présentent un risque : l’usure thermique préexistante du driver LED ou du ballast peut entraîner une nouvelle défaillance sous 6 à 12 mois. Pour les véhicules sous garantie constructeur (3 à 5 ans), privilégiez impérativement la pièce d’origine (OEM) pour conserver la couverture sur l’électronique embarquée.
Interrogations techniques courantes
Puis-je simplement remplacer l’ampoule ou dois-je changer tout le module ?
Sur les véhicules anciens (avant 2010), l’ampoule halogène ou xénon se change indépendamment via l’accès arrière du phare. Cependant, sur les architectures modernes intégrant le ballast ou le driver dans le module lui-même, une défaillance électronique ou une LED grille implique le remplacement complet de l’unité. Certains constructeurs (notamment allemands) sclérosent volontairement la réparation en ne fournissant pas les composants internes séparément. Vérifiez la disponibilité des “repair kits” (kits de réparation) spécifiques à votre modèle avant d’acheter un module complet.
La condensation dans mon phare est-elle normale et dangereuse ?
Une buée légère qui disparaît après 30 minutes de fonctionnement constitue un phénomène physique normal lié aux variations de température et d’humidité ambiante. En revanche, des gouttelettes persistantes ou une nappe d’eau au fond du module indiquent une défaillance d’étanchéité. Cette humidité est critique : elle peut provoquer un court-circuit du ballast xénon (risque de fusion du connecteur) ou l’oxydation des circuits imprimés LED. Dans ce cas, démontez immédiatement le module, séchez-le à l’air comprimé basse pression, et remplacez le joint de couvercle ainsi que la membrane de respiration.
La calibration après remplacement est-elle réellement indispensable ?
Oui, absolument pour les modules à LED matriciels, directionnels ou équipés d’un correcteur d’assiette automatique. Même un décalage angulaire de 0,5 degré déplace le faisceau de 8,7 cm à 10 mètres de distance, suffisant pour éblouir les usagers adverses ou ne pas éclairer correctement l’accotement. La calibration s’effectue via une procédure spécifique en concession ou chez un spécialiste équipé (coût 80 à 150€). Sur les modules halogènes simples sans correcteur automatique, un réglage manuel mécanique à l’aide des vis de hauteur (souvent cruciforme ou hexagonale 6 mm) situées sur le dessus du bloc suffit, en respectant les valeurs d’inclinaison indiquées sur la vignette du constructeur (généralement 1,0 à 1,2% vers le bas).
Le module de phare constitue désormais un organe technologique complexe où l’optique de précision rencontre l’électronique de puissance. Sa maintenance dépasse le simple changement d’ampoule pour intégrer des contraintes thermiques, électriques et logicielles. Une compréhension fine de son anatomie permet d’éviter les coûts superflus et d’assurer une sécurité nocturne optimale, tout en respectant la réglementation stricte encadrant l’éclairage routier moderne.
