Phare avant : rôle, fonctionnement et anatomie

L’éclaireur nocturne : missions vitales et principes optiques

Le phare avant constitue l’interface lumineuse principale entre le conducteur et la chaussée. Au-delà de l’aspect esthétique qui sculpte l’identité visuelle d’un véhicule, cette unité remplit une fonction de sécurité active réglementée par le code de la route et les normes européennes ECE R48 et R98. Sa mission première consiste à éclairer la trajectoire sur une distance minimale de 100 mètres en plein phare tout en évitant l’éblouissement des usagers sensibles.

Le fonctionnement repose sur la transformation de l’énergie électrique du réseau embarqué en rayonnement lumineux contrôlé. Une ampoule placée au foyer d’un système optique émet un flux lumineux qui est soit réfléchi par un miroir parabolique classique, soit réfracté par des lentilles complexes dans les projecteurs modernes. L’interrupteur de commande, généralement situé sur la colonne de direction, pilote via le boîtier de gestion électronique (BECM sur les architectures multiplexées) l’alimentation des différents circuits : croisement, route, antibrouillard et feux de jour.

La puissance consommée varie selon la technologie : une ampoule halogène H7 classique absorbe 55 watts, tandis qu’un module LED équivalent se contente de 15 à 20 watts pour une efficacité lumineuse supérieure (100 à 120 lumens/watt contre 25 pour l’halogène). Le réglage en hauteur, obligatoire sur les véhicules récents, compense automatiquement l’assiette variable selon la charge (point d’ancrage contrôlé par des capteurs de hauteur sur les essieux avec une marge de correction de ±4 degrés).

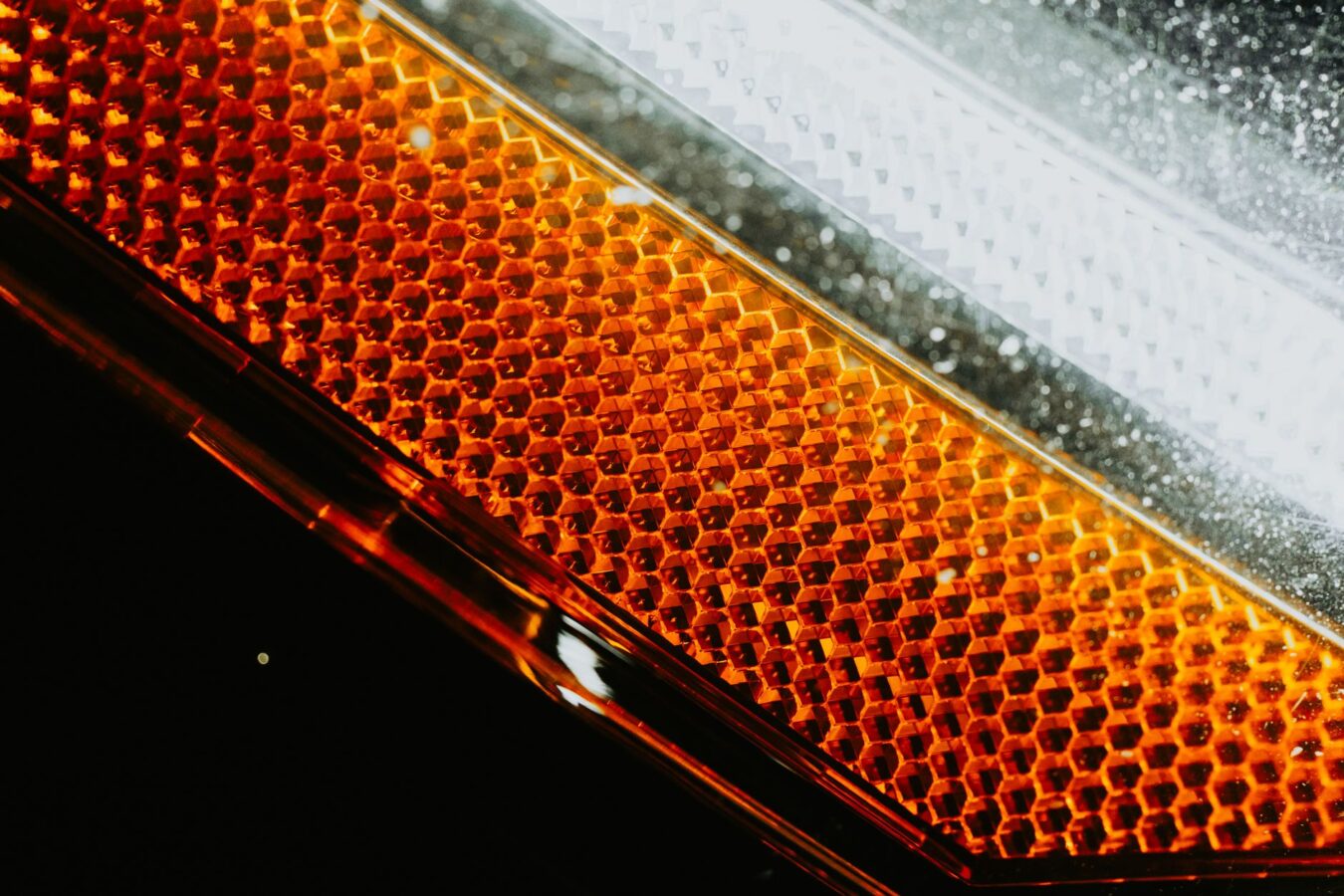

Dans le ventre du projecteur : architecture d’un phare moderne

L’anatomie d’un phare avant contemporain révèle une complexité croissante qui intègre désormais l’électronique de puissance directement dans l’unité. Le carter, généralement en polypropylène renforcé (PP+EPDM) ou en polycarbonate pour les faces avant, assure l’étanchéité IP65 minimum contre les projections d’eau et la poussière.

À l’intérieur, le système optique se divise en deux architectures principales. Le réflecteur parabolique, encore présent sur les entrées de gamme, utilise une surface aluminisée avec un traitement PVD (Physical Vapor Deposition) pour conserver un taux de réflexion supérieur à 85 %. La source lumineuse occupe le foyer géométrique exact (distance focale entre 25 et 35 mm selon les conceptions) pour générer un faisceau parallèle. Le projecteur à lentilles (appelé abusivement “loupe”), privilégié sur les véhicules premium depuis les années 2000, utilise une lentille biconvexe en verre borosilicate ou polycarbonate traité anti-UV pour focaliser le flux issu d’un réflecteur elliptique secondaire.

Le volet de croisement, actionné par un solénoïde consommant 3 à 5 watts, crée la limite supérieure du faisceau avec une inclinaison réglementaire de 0,5 à 1,2 % (soit une dénivellation de 12 à 25 cm à 25 mètres). Les systèmes adaptatifs intègrent des modules matrices de LED (de 12 à 84 diodes selon les fabricants comme Osram ou Valeo) pilotées individuellement par un calculateur dédié qui masque dynamiquement les zones correspondant aux véhicules adverses détectés par la caméra pare-brise.

Le circuit de ventilation constitue un élément critique souvent méconnu. Une membrane perméable (type Gore-Tex automotive) équilibre les pressions intérieure et extérieure tout en bloquant l’humidité, tandis que des buses d’aération empêchent la condensation sur la vitre interne par circulation d’air forcée lors de l’allumage des feux.

Du verre au laser : évolution des matériaux et technologies d’éclairage

La transition technologique des phares s’accélère depuis 2010, marquant la fin progressive de l’halogène au profit des sources semi-conductrices. La technologie LED (Light Emitting Diode) domine désormais le marché du neuf, offrant une température de couleur proche du jour (5500 à 6000 Kelvin) contre 3200 K pour l’halogène, améliorant ainsi la perception des contrastes routiers la nuit.

Les phares xénon à décharge (HID pour High Intensity Discharge) utilisent une ampoule sans filament contenant du xénon et des sels métalliques sous pression (plusieurs bars). Un ballast électronique génère une surtension de 23 000 volts pour l’amorçage, puis stabilise le courant à 35 ou 42 watts. Cette technologie, répandue entre 2000 et 2015, nécessite un nettoyage et un réglage automatique de la hauteur pour homologation.

Les modules laser, apparus sur les BMW i8 et Audi R8 en 2014, utilisent quatre diodes laser bleues (450 nm) qui frappent un convertisseur de fréquence (phosphore jaune) pour produire une lumière blanche intense. Le portée atteint 600 mètres (contre 300 pour les LED classiques) mais la technologie reste cantonnée aux feux de route automatiques en raison des risques rétiniens directs.

Les matériaux évoluent parallèlement. La vitre externe en polycarbonate (épaisseur 3 à 5 mm) remplace le verre trempé pour des raisons de poids (-40 %) et de sécurité passive, mais nécessite un traitement surface dur (Hard Coat) contre les rayures UV. À l’intérieur, les supports d’ampoules en PBT (Polybutylène Téréphtalate) résistent à des températures continues de 150 °C au contact des zones chaudes.

Quand la lumière faiblit : symptômes de fatigue et leurs mécanismes

Opacification de la vitre : dégradation polymère et diffusion parasite

Les surfaces en polycarbonate subissent une dégradation photo-oxydative sous l’action combinée des UV solaires et des intempéries. Les chaînes polymères se brisent, créant une microrugosité qui diffuse la lumière au lieu de la laisser passer. Conséquence directe : le flux lumineux utile chute de 30 à 50 %, réduisant la portée d’éclairage et créant un voile blanchâtre disgracieux qui altère l’esthétique du véhicule.

Déviation du faisceau : usure des silent-blocs de réglage

Les caoutchoucs de fixation du bloc optique se fissurent avec le temps et les vibrations (cycles thermiques entre -30 °C et +80 °C). Cause mécanique : perte de la géométrie d’alignement. Conséquence immédiate : le faisceau éclaire trop haut (risque d’éblouissement sanctionné par un contre-visite au contrôle technique) ou trop bas (réduction de la visibilité à moins de 20 mètres), augmentant le risque d’impact nocturne.

Condensation interne persistante : rupture de l’étanchéité

La dégradation des joints toriques (caoutchouc EPDM) ou la fissuration du carter plastique suite à un choc mineur (parking) rompent l’étanchéité du volume interne. Cause physique : entrée d’air humide par différence de pression thermique. Conséquence électrique : court-circuit des modules LED ou oxydation des connecteurs ampoules (résistance de contact augmentée provoquant une surchauffe localisée et la fonte du support).

Clignotement intermittent : fatigue des soudures électroniques

Sur les phares à LED ou xénon, les cartes électroniques internes subissent des contraintes thermiques cycliques (expansion/contraction des pistes cuivre). Cause technique : fissuration des joints de soudure CMS (Composants Montés en Surface). Conséquence fonctionnelle : coupure aléatoire de l’alimentation, code défaut enregistré dans le calculateur (U0155 perte de communication avec le module d’éclairage gauche/droit).

Jaunissement de l’intérieur : sublimation des composants plastiques

L’exposition prolongée à la chaleur des ampoules halogènes (température de fonctionnement 300 °C au niveau du filament) provoque une dégradation thermique des plastiques internes et des revêtements réfléchissants. Cause chimique : dépôt de composés volatils sur la vitre interne. Conséquence optique : absorption sélective des longueurs d’onde bleues, dégradant le rendu chromatique et réduisant l’efficacité perçue de 15 à 20 %.

À la loupe : protocole d’inspection en 5 étapes

Avant tout remplacement coûteux, un diagnostic méthodique permet d’isoler la nature réelle de la panne. Munissez-vous d’un multimètre, d’une clé dynamométrique et d’une feuille blanche format A3.

• Étape 1 : Vérification électrique initiale — Positionnez le contacteur d’allumage sur ON (moteur éventuellement tournant pour compenser la chute de tension). Mesurez la tension aux bornes de la douille d’ampoule avec le feu commandé. Vous devez lire entre 12,4 et 14,2 volts selon l’état de charge de la batterie. Une valeur inférieure à 11 volts indique une résistance parasite dans le faisceau ou une masse dégradée (résistance de masse doit être < 0,5 ohm).
• Étape 2 : Contrôle mécanique du réglage — Placez le véhicule à 5 mètres d’un mur vertical sur surface plane. Mesurez la hauteur du centre des projecteurs au sol (valeur H). Allumez les feux de croisement : le sommet du faisceau doit se situer entre 0,5 et 1,2 % en dessous de H (soit entre 2,5 et 6 cm de dénivellation à 5 mètres). Si l’écart dépasse 5 cm, les vis de réglage (généralement deux par phare, accessibles depuis le compartiment moteur avec une clé de 8 ou un tournevis cruciforme) nécessitent une correction.
• Étape 3 : Inspection de l’étanchéité — En période humide, retirez le cache d’accès aux ampoules et examinez les surfaces internes de la vitre. Une buée uniforme est normale après un lavage haute pression et doit disparaître en 30 minutes d’utilisation des feux. Des gouttelettes ou des traces de calcaire indiquent une intrusion d’eau : vérifiez l’intégrité des joints de trappe et la fixation du carter (couple de serrage des vis plastiques : 2 à 3 Nm uniquement pour éviter le foirage).
• Étape 4 : Test des modules électroniques — Pour les phares LED ou xénon, utilisez un scanner OBD2 pour lire les codes défaut dans le calculateur de bord (adresses 09 Centrale Électrique ou 29 Éclairage selon les constructeurs). Un code concernant la résistance de shunt ou la tension de référence du ballast confirme une défaillance interne irréparable nécessitant le remplacement de l’unité complète.
• Étape 5 : Évaluation de l’opacification — Photographiez le phare éteint en lumière diffuse naturelle. Une opacification avancée se mesure objectivement avec un glossmètre (perte de brillance > 30 % par rapport au neuf) ou subjectivement si vous ne distinguez plus clairement l’ampoule à travers la vitre en regardant latéralement.

Remplacement ou réparation : choisir le bon moment et la bonne méthode

L’intervention sur un phare avant obéit à des règles de sécurité et de réglementation strictes. Le remplacement d’une ampoule halogène s’effectue sans outillage particulier, mais nécessite le respect du couple de serrage du support (5 à 8 Nm pour les douilles métalliques) pour éviter la déformation du réflecteur. Ne jamais toucher le verre des ampoules neuves avec les doigts : les graisses cutanées créent des points chauds entraînant une rupture prématurée du quartz sous le choc thermique.

Le polissage des vitres opacifiées constitue une alternative économique au remplacement complet. Utilisez une pâte à polir abrasive graduée (P800 puis P1500 puis P3000) suivie d’un polish spécial polycarbonate et d’un vernis UV de protection. Cette opération restaure 80 % de la transparence initiale mais ne dure généralement que 12 à 18 mois en raison de l’absence de traitement usine. Pour une solution durable, privilégiez le remplacement de la vitre seule (disponible en pièce détachée chez certains équipementiers) ou l’unité complète.

Le remplacement d’un phare complet implique le démontage du pare-chocs sur la majorité des véhicules modernes (accès par l’intérieur des passages de roue et sous le véhicule). Respectez impérativement le couple de serrage des fixations (généralement 10 Nm pour les vis plastiques, 25 Nm pour les écrous métalliques) pour éviter la fissuration du support. Après installation, un réglage obligatoire au banc optique (coût environ 50 €) garantit la conformité aux angles réglementaires : 0,2 % d’inclinaison minimum en charge, 2 % maximum à vide.

Attention aux phares LED ou xénon : toute modification non homologuée (montage de kit xénon sur optique halogène d’origine) entraîne une invalidation de l’assurance et un refus de contrôle technique. Les unités matrices nécessitent une calibration électronique via l’interface constructeur (VCDS, Diagbox, etc.) pour synchroniser la caméra de reconnaissance de panneaux avec les zones d’ombrage dynamiques.

Les éclaircissements indispensables

Puis-je installer des ampoules LED dans mes phares halogènes d’origine ?

Non, cette pratique est illégale sur la voie publique en France. Les phares halogènes sont homologués avec une source lumineuse ponctuelle et un filament précis. Une LED émet depuis une surface étendue avec une répartition spectrale différente, ce qui déplace le foyer optique et crée un éblouissement systématique des usagers adverses. De plus, la dissipation thermique des LED se fait vers l’arrière via un radiateur qui surchauffe le support plastique de la douille, risquant la fonte du réflecteur. Seuls les phares spécifiquement conçus pour LED, avec marquage E4 et symbole LED sur le verre, sont légaux.

Pourquoi mon phare xénon clignote avant de s’éteindre définitivement ?

Ce symptôme caractéristique révèle la défaillance imminente du ballast électronique ou l’usure terminale de l’ampoule. Le xénon nécessite une tension d’amorçage très élevée (23 000 volts) puis une stabilisation à 85 volts alternatifs. Un ballast fatigué parvient encore à générer la surtension initiale (d’où l’éclair fugace) mais échoue à maintenir l’arc électrique stable. Si le problème persiste après inversion des ampoules gauche/droite, le ballast est coupable. Si le défaut suit l’ampoule, celle-ci présente une augmentation de la tension d’amorçage due à l’érosion des électrodes internes (usure normale après 2000-3000 heures de fonctionnement).

Comment éviter la condensation à l’intérieur de mes phares neufs ?

La condensation physiologique (brouillard léger sur la vitre interne) est normale lors des changements brusques de température et d’humidité. Pour éviter qu’elle ne devienne persistante, vérifiez la position des membranes de ventilation (petits bouchons caoutchouc situés au dos du phare) : elles doivent être orientées vers le bas à 45 degrés maximum pour éviter l’entrée d’eau par capillarité lors du lavage haute pression. Ne jamais obturer ces orifices, même temporairement, sous peine de créer une surpression interne lors de la montée en température des ampoules, qui éclaterait le joint de vitre. En cas d’infiltration avérée, retirez la trappe d’accès ampoule et placez le véhicule au soleil portière ouverte côté concerné pendant deux heures pour évaporation forcée, puis remontez avec un joint neuf enduit de graisse silicone.

Le phare avant demeure un composant de sécurité passive et active où la précision optique prime sur l’esthétique. Une maintenance régulière du réglage et de l’étanchéité garantit non seulement votre conformité réglementaire mais aussi votre intégrité physique sur les routes sombres. Face à l’obsolescence programmée des électroniques embarquées, privilégiez les interventions préventives sur les joints et les connecteurs plutôt que le remplacement systématique des unités complètes, en veillant toujours à respecter les couples de serrage et les protocoles d’homologation lors de tout changement de technologie d’éclairage.
