Le cœur hydraulique du moteur thermique
La pompe à eau constitue l’organe central du circuit de refroidissement. Son rôle consiste à assurer la circulation forcée du liquide caloporteur entre le bloc moteur, le radiateur et l’habitacle. Sans cette circulation permanente, la température des gaz d’échappement atteignant 800 à 900 °C dans les soupapes échaufferait localement les parois métalliques au-delà de 150 °C, provoquant un grippage immédiat des segments sur les chemises de cylindre.
Le fonctionnement repose sur un principe mécanique simple mais exigeant. L’axe de pompe, entraîné par la courroie de distribution ou la courroie accessoire via une poulie damper, met en rotation une hélice centrifuge. Cette dernière aspire le liquide froid sortant du radiateur pour le refouler vers le bloc-cylindres avec un débit compris entre 100 et 200 litres par minute à 3 000 tr/min. La pression de service avoisine généralement 0,8 à 1,2 bar, largement suffisante pour vaincre les pertes de charge des conduits et du radiateur. Une vanne thermostatique placée en aval régule le flux selon la température du liquide, mais c’est bien la pompe qui génère l’énergie cinétique nécessaire à ce mouvement.

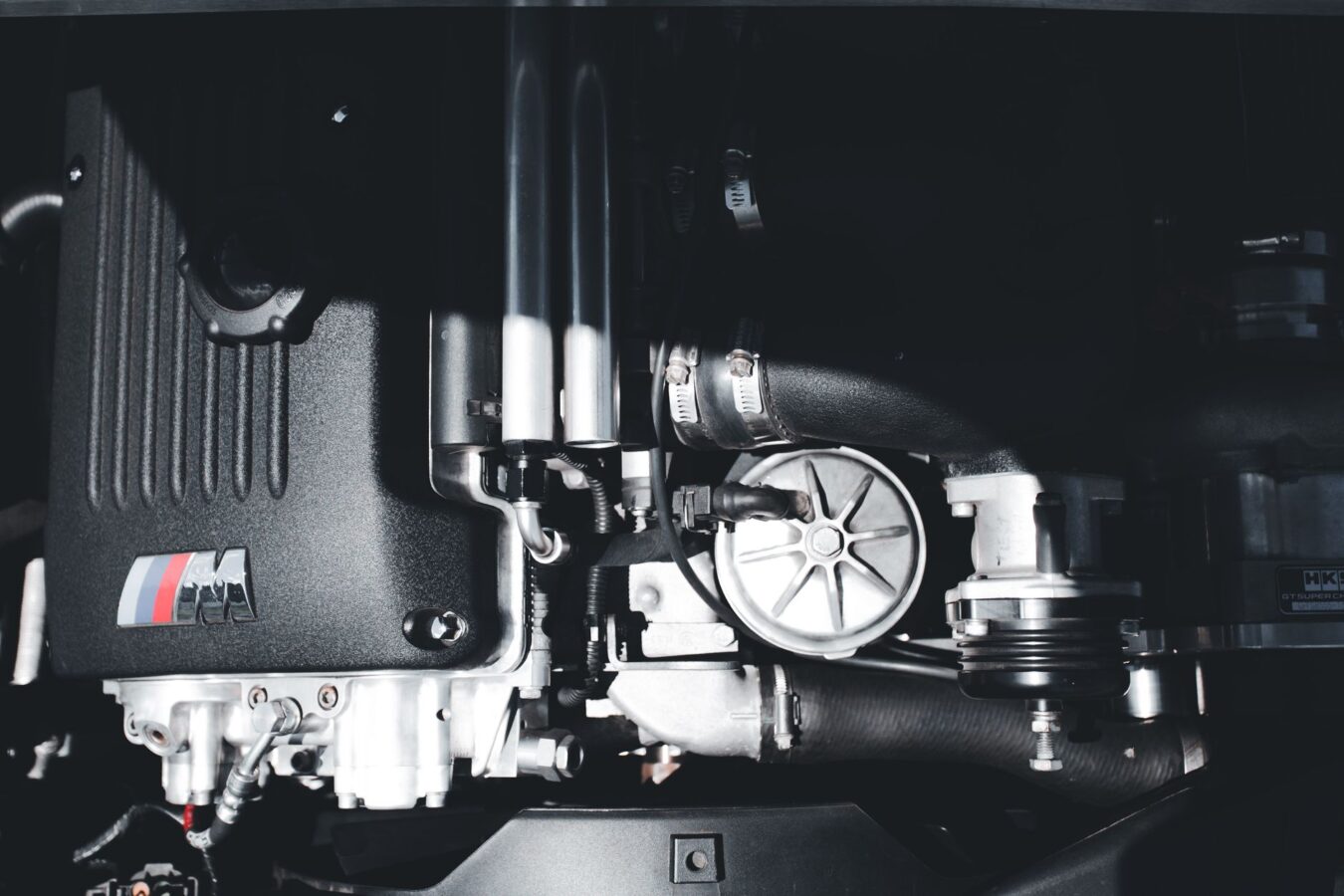

Anatomie d’une pompe à eau : de la poulie au joint spi
La construction d’une pompe à eau moderne révèle une architecture multipièces où chaque élément remplit une fonction spécifique sous des contraintes thermomécaniques sévères. Le corps, généralement coulé en fonte gris GJL-250 ou en aluminium AS7G, supporte les efforts de fixation sur le culasse ou le carter de distribution. Sa face d’étanchéité présente une surface usinée avec une planéité inférieure à 0,05 mm pour garantir l’absence de fuite avec le joint de culasse ou le carter de distribution.
L’axe rotorique en acier trempé 40Cr4 ou 42CrMo4 traverse le corps via deux roulements à billes étanches de type 6203-2RS ou 6303-2RS, lubrifiés à vie et protégés contre les projections d’eau. L’étanchéité dynamique entre l’axe tournant et le corps statique constitue le point critique : un joint mécanique à faces frottantes en céramique/alumine contre carbone graphite assure l’arrêt du liquide. Ce joint compresse un ressort continu exerçant une pression de contact de 0,15 à 0,25 MPa. Côté transmission, la poulie en tôle d’acier emboutie ou en polyamide renforcé de fibres de verre s’assemble sur l’axe par un moyeu conique ou des cannelures.
L’hélice, souvent moulée en PPS (polyphenylène sulfure) résistant à 200 °C ou en acier inoxydable AISI 304, présente entre six et douze aubes profilées pour optimiser le rendement hydraulique. Un déflecteur métallique protège le joint mécanique des coups de bélier hydrauliques lors des phases d’accélération brutales du régime moteur.
Évolution des matériaux : du fonte gris au composite électrique
L’histoire technique de la pompe à eau illustre parfaitement la course à la réduction des masses et à l’augmentation de la durabilité. Les générations antérieures utilisaient exclusivement des corps en fonte gris lamellaire, pesants mais stables dimensionnellement. L’allègement progressif a vu l’aluminium prendre le relais dans les années 1990, divisant par trois la masse du composant (800 g contre 2,4 kg pour un moteur quatre cylindres).
Les hélices métalliques ont cédé la place aux composites thermoplastiques haute performance, moins sensibles à la corrosion électrolytique et permettant des formes aérodynamiques complexes moulées par injection. Parallèlement, l’étanchéité a évolué : les anciennes garnitures mécaniques en céramique blanche ont été remplacées par des associations silicium carbure/graphite offrant une résistance à l’usure accrue de 40 %.
La véritable rupture technologique concerne l’électrification. Les pompes à eau électriques, désormais équipées sur la majorité des véhicules hybrides rechargeables et sur certains moteurs thermiques downsizés, suppriment l’entraînement mécanique. Un moteur électrique brushless à rotor externe actionne directement l’hélice, permettant une régulation de débit proportionnelle à la demande. Ce système élimine la poulie et les roulements mécaniques, réduisant la consommation de carburant de 0,3 à 0,5 litre aux 100 km en usage urbain. Les modèles les plus récents intègrent même des capteurs de température et de pression pour un diagnostic prédictif.
Quand la circulation ralentit : symptômes et mécanismes de défaillance
Fuite au joint de pompe : dilatation et chimie du liquide
L’apparition de traces vertes ou roses sous la pompe témoigne généralement de la dégradation du joint mécanique. La cause première réside dans l’utilisation d’un liquide de refroidissement inadapté ou périmé, dont les inhibiteurs de corrosion ont perdu leur efficacité. Le pH du mélange dévie alors vers l’acide (inférieur à 7), attaquant la surface du carbone graphite qui perd son pouvoir lubrifiant. Conséquence directe : les faces de friction s’usent prématurément, créant un jeu radial de 0,2 à 0,5 mm qui autorise l’écoulement du liquide vers le trou de décharge. Si ce phénomène persiste, le niveau du vase d’expansion baisse progressivement, entraînant une montée en température par manque de liquide caloporteur.
Jeu radial excessif : usure des paliers et vibration
Un bruit de grondement sourd dans la courroie de distribution, amplifié à froid, révèle souvent un jeu axial ou radial anormal dans les roulements de pompe. La cause s’enracine dans la fatigue des billes d’acier sous charges cycliques répétées, accentuée par les vibrations du moteur à trois cylindres ou par un mauvais alignement de la courroie. Conséquence mécanique : l’axe bascule légèrement, désaxant l’hélice qui frotte contre le corps de pompe. Cette friction génère des particules métalliques qui contaminent le circuit, risquant de boucher le radiateur de chauffage ou le calorstat. À terme, la rupture brutale d’un roulement provoque le déraillement de la courroie de distribution avec destruction du moteur si celui-ci est interférentiel.
Hélice érodée ou détachée : cavitation et surchauffe
Une surchauffe intermittente du moteur en charge, accompagnée d’un bruit de bouillonnement dans le vase d’expansion, pointe vers une défaillance de l’hélice. La cavitation — formation de bulles de vapeur à l’aspiration due à une pression insuffisante ou à un liquide bouillant — érode progressivement les aubes en aluminium ou en composite. Dans les cas extrêmes, l’hélice se désolidarise complètement de l’axe par rupture de la clavette ou par délitement du composite sous chaleur. Conséquence immédiate : la circulation cesse quasi totalement, la température du liquide monte en flèche au-delà de 120 °C, activant le témoin rouge du tableau de bord et risquant de déformer la culasse par dilatation différentielle.
Grippage total : corrosion électrolytique et arrêt brutal
L’arrêt brutal de la pompe, identifiable par la rupture de la courroie de distribution ou par le blocage de la poulie, résulte souvent d’une corrosion électrolytique entre l’axe en acier et le corps en aluminium. Ce phénomène galvanique, accéléré par l’absence d’inhibiteurs dans le liquide, crée des dépôts oxydés qui grippe les roulements. Conséquence critique : si la pompe est entraînée par la courroie de distribution, son blocage provoque le saut de dents de la courroie et la collision des pistons avec les soupapes dans les moteurs à calage variable interférentiel, entraînant une réparation moteur coûtant entre 3 000 et 8 000 € selon les cylindrées.
Au banc d’essai : procédures de vérification en atelier et sur véhicule
Le diagnostic d’une pompe à eau défectueuse combine observation visuelle et tests fonctionnels. Commencez par une inspection du trou de décharge, orifice situé sous la poulie : la moindre trace de liquide de refroidissement indique une fuite au joint mécanique. Vérifiez ensuite le jeu axial de l’axe en saisissant la poulie et en la tirant vers vous : un déplacement supérieur à 0,5 mm signale l’usure des roulements.
Pour évaluer le débit, débranchez le flexible supérieur du radiateur et démarrez le moteur à froid. Le liquide doit jaillir avec force dès 1 000 tr/min. Un écoulement faible ou pulsatile révèle une hélice dégradée ou une obstruction interne. La mesure de la pression statique nécessite un manomètre branché sur le bouchon du vase d’expansion : elle doit atteindre 1,0 bar en régime stabilisé à 2 500 tr/min. Une pression inférieure à 0,6 bar confirme une pompe déficiente.
Enfin, utilisez un stéthoscope mécanique pour écouter le bruit de fonctionnement : un grincement aigu traduit le contact hélice/corps, tandis qu’un ronronnement grave indique des roulements fatigués. Attention à ne pas confondre ces bruits avec ceux du galet tendeur défectueux.
Changement de pompe : timing, outillage et pièges à éviter
L’intervention sur la pompe à eau exige une rigueur protocolaire selon l’architecture du moteur. Sur les blocs où la pompe est entraînée par la courroie de distribution, le remplacement s’impose systématiquement lors du changement de courroie (tous les 120 000 à 240 000 km selon les constructeurs). Négliger cette précaution expose à une défaillance ultérieure nécessitant de démonter à nouveau l’ensemble de la distribution.
La procédure commence par une vidange partielle du circuit pour abaisser le niveau sous la pompe. Déposez la courroie accessoire ou la courroie de distribution après avoir bloqué le vilebrequin avec une broche de calage. Dévissez les fixations de la pompe avec une clé dynamométrique pour éviter de casser les taraudages en aluminium du carter. Les couples de serrage varient selon le diamètre des vis : comptez 15 à 20 Nm pour des filetages M6, 25 à 35 Nm pour des M8, et jamais plus de 45 Nm pour les fixations M10.
Nettoyez impérativement les surfaces d’appui avec une spatule en plastique pour éliminer les résidus de joint anciens. Utilisez un joint neuf avec une pâte à joint anaérobie spécifique aluminium si le constructeur l’exige. Le serrage se fait toujours en croix pour éviter la déformation du corps de pompe. Après remontage, effectuez une purge minutieuse du circuit par le bouchon de purge situé sur le radiateur ou par la conduite de chauffage, moteur tournant à 2 000 tr/min, afin d’évacuer les poches d’air qui provoqueraient une surchauffe localisée.
Investissement et tarification : ce qu’il faut prévoir
| Type d’intervention | Fourchette basse (€) | Fourchette haute (€) | Détails |
|---|---|---|---|
| Pompe à eau seule (pièce) | 45 € | 280 € | Modèles mécaniques généralistes vs pompes électriques premium |
| Kit distribution complet (pompe + courroie + galets) | 120 € | 450 € | Inclut les pièces d’usure et liquide de refroidissement |
| Main d’œuvre simple (courroie accessoire) | 80 € | 150 € | 1 à 1,5 heure de main d’œuvre |
| Main d’œuvre complexe (courroie distribution) | 300 € | 650 € | 4 à 6 heures selon l’accessibilité (transversal vs longitudinal) |
| Purge et liquide neuf | 25 € | 60 € | 5 à 8 litres de liquide OAT ou G12++ |
| Total intervention complète | 450 € | 1 200 € | Petite citadine vs SUV premium moteur V6 |
Interrogations techniques : trois points qui fâchent
Puis-je rouler avec une pompe à eau qui fuit légèrement ?
Absolument pas. Une fuite apparente minime au trou de décharge indique déjà une dégradation avancée du joint mécanique. Le liquide perdu entraîne une baisse du niveau dans le vase d’expansion, créant des poches d’air dans le circuit. Ces bulles d’air réduisent drastiquement l’efficacité du transfert thermique, provoquant des points chauds dans le bloc moteur. Par ailleurs, l’antigel manquant expose les canalisations internes à la corrosion. Rouler ainsi, même sur de courtes distances, risque de transformer une simple vidange de pompe à 400 € en une réparation moteur à 4 000 € par déformation de la culasse.
Pourquoi faut-il systématiquement remplacer la pompe avec la courroie de distribution ?
La pompe à eau et la courroie de distribution partagent le même cycle de vie nominal, généralement établi entre 120 000 et 200 000 kilomètres. Si la courroie casse, le moteur s’arrête brutalement, mais si la pompe grippe entre deux révisions, elle provoque le même dommage mécanique par saut de dents. De plus, démonter l’ensemble pour changer uniquement la courroie, puis devoir y retourner 20 000 km plus tard pour une pompe défaillante, impose une double facturation de main d’œuvre substantielle. La règle d’or mécanique veut que l’on ne démonte jamais deux fois un organe d’entraînement pour des composants d’usure synchronisés.
La pompe électrique consomme-t-elle beaucoup d’énergie et affecte-t-elle la batterie ?
Une pompe à eau électrique moderne développe une puissance électrique de 100 à 400 watts selon le débit demandé, soit un courant de 8 à 30 ampères sous 12 volts en pointe. Cette consommation reste marginale par rapport aux 2 000 watts d’un démarreur ou aux 600 watts d’un ventilateur de climatisation. Le calculateur de gestion moteur module la vitesse de rotation selon les besoins réels : elle tourne au ralenti à 500 tr/min en phase de chauffe, puis monte à 4 000 tr/min en charge. L’économie de carburante induite par la suppression de l’entraînement mécanique compense largement la décharge électrique, d’autant que l’alternateur moderne régule précisément la recharge de la batterie au lithium ou au plomb selon le profil de conduite.
La pompe à eau, bien que dissimulée derrière des carters et des courroies, demeure un organe vital dont la santé conditionne directement la longévité du moteur. Une surveillance attentive des niveaux de liquide, une observation régulière du trou de décharge et le respect des intervalles de remplacement préventif garantissent une circulation thermique optimale. L’investissement dans une pièce de qualité, changée au bon moment, préserve l’intégrité des composants moteur les plus coûteux.
