Le cœur aluminium du thermostat : quand le liquide cède ses calories
Le radiateur de refroidissement constitue le terminal ultime de la boucle de régulation thermique du moteur à combustion interne. Sa mission consiste à dissiper vers l’atmosphère la chaleur absorbée par le liquide de refroidissement au contact des parois des cylindres et de la culasse. Lorsque le thermostat ouvre la voie principale, le liquide, porté à 90-110°C, pénètre dans le collecteur supérieur sous une pression de 1 à 1,4 bar maintenue par le bouchon de radiateur. Il traverse alors un faisceau tubulaire où il cède progressivement ses calories à l’alliage métallique, puis ressort par le collecteur inférieur à une température inférieure de 15 à 25°C, prêt à absorber à nouveau l’énergie calorifique du bloc-cylindres.
Cet échange thermique repose sur deux phénomènes couplés : la conduction à travers les parois des tubes et l’aération forcée. Les tubes, généralement de section ovale ou plate de 2 à 4 mm d’épaisseur, offrent une surface de contact maximisée avec les ailettes qui les surmontent. Lorsque le véhicule est à l’arrêt, le ventilateur électrique (ou la turbine entraînée par la courroie sur les anciennes générations) aspire ou pulse l’air ambiant à travers la calandre à un débit pouvant atteindre 1 500 m³/h. Cette convection force le liquide à céder environ 30 à 40 kW de puissance thermique sur un moteur de cylindrée moyenne en pleine charge.
Noyaux, calandres et collecteurs : architecture d’un échangeur tubulaire
L’anatomie du radiateur révèle une structure multicouche conçue pour optimiser le rapport surface/poids. Au centre se trouve le noyau, composé de tubes horizontaux ou verticaux selon les architectures, espacés de 5 à 8 mm et reliés entre eux par des ailettes en aluminium ondulé d’une épaisseur de 0,08 à 0,10 mm. Ces dernières, au nombre de 10 à 15 par centimètre linéaire, augmentent la surface d’échange de 15 à 20 fois par rapport à la seule surface des tubes.
Chaque extrémité des tubes s’ouvre dans des réservoirs, également appelés collecteurs ou boîtes à eau. Sur les modèles contemporains, ces réservoirs sont moulés en polyamide renforcé de fibres de verre (PA66-GF30), fixés au noyau aluminium par clinchement mécanique et joint torique en EPDM. Les versions anciennes ou haute performance utilisent encore du laiton brasé, offrant une meilleure résistance à la pression mais au détriment du poids. Le collecteur supérieur accueille généralement l’orifice de remplissage et le bouchon pressurisé, tandis que le collecteur inférieur intègre la pince de vidange et, sur certaines configurations, le logement du capteur de température du liquide.
Des calandres latérales en acier ou aluminium maintiennent l’intégrité mécanique de l’ensemble, servant de points de fixation au châssis via des silent-blocks en caoutchouc qui isolent les vibrations. Sur les véhicules modernes, le radiateur s’intègre souvent dans un module frontaux compact où il partage son ventilateur avec le condenseur de climatisation, nécessitant un alignement précis au dixième de millimètre pour garantir une répartition uniforme du flux d’air.
De la fonte au graphite : l’évolution des métaux et les architectures modernes
Jusqu’aux années 1980, la majorité des radiateurs utilisait une construction cuivre-laiton, les tubes étant brasés aux collecteurs par alliage cuivre-étain. Cette technologie, bien que robuste et réparable à l’étain, imposait un poids excessif (8 à 12 kg pour une berline moyenne) et une sensibilité à la corrosion galvanique. L’arrivée de l’aluminium a révolutionné le secteur. Le brasage aluminium sous atmosphère contrôlée (Nocolok) permet aujourd’hui de réaliser des noyaux monobloc où tubes et ailettes ne forment qu’un seul métal, éliminant les joints thermiques et réduisant la masse à 4-6 kg.
Deux architectures dominent actuellement. La technologie tube-and-fin (tubes et ailettes) traditionnelle privilégie la robustesse mécanique avec des tubes de 22 mm de large. Elle équipe majoritairement les utilitaires et véhicules tout-terrain. La technologie serpentine ou plate-fin utilise une bande d’aluminium pliée en accordéon pour former simultanément les canaux liquides et les ailettes. Plus compacte (20% de volume en moins pour une puissance équivalente), elle offre une meilleure résistance aux pressions de suralimentation mais demande une qualité d’eau rigoureuse pour éviter la corrosion par piqûre.
Les radiateurs de dernière génération intègrent des solutions de récupération d’énergie. Certains modèles hybrides ou électriques utilisent des échangeurs à plaques brasées pour le circuit de batterie, tandis que les moteurs thermiques modernes adoptent des radiateurs à « faisceau séparé » où une partie du flux passe dans un échangeur air/huile intégré au collecteur inférieur, supprimant le radiateur d’huile distinct et économisant 1,5 kg de masse pendulaire.
Les symptômes silencieux qui annoncent la défaillance
La gouttelette ambrée sous le moteur : fissuration des réservoirs composites
La cause principale réside dans la fatigue thermo-mécanique des réservoirs plastiques. Soumis à des cycles répétés entre 20°C et 110°C, le polyamide 66 subit un vieillissement hydrolytique. Les contraintes se concentrent au niveau des zones de clinchement où le métal du noyau coupe progressivement dans le plastique. La conséquence immédiate est une microfissure initialement imperceptible qui s’ouvre sous la pression de service. Si l’on ne remarque d’abord qu’une trace collante sur le longeron, la fissure peut propager brutalement sous l’effet d’une bosse ou d’une montée en température, provoquant une perte massive de liquide et une surchauffe moteur irréversible en moins de deux minutes d’utilisation intensive.
La montée en température en côte : colmatage sélectif des tubes
L’utilisation d’eau du robinet ou d’un liquide non conforme aux spécifications constructeur (norme G12++, G13 ou équivalent) entraîne la précipitation de sels de calcium et de magnésium à l’intérieur des tubes. Ces dépôts, combinés à la boue de refroidissement formée par l’oxydation des composants métalliques, réduisent progressivement la section de passage. La conséquence thermique est un échauffement localisé : le moteur atteint ses températures critiques en charge (autoroute en montée, remorquage) alors que le ventilateur tourne à plein régime. À terme, la stratification thermique au sein du bloc-cylindres provoque une déformation de la culasse et l’écrasement du joint, entraînant un coût de réparation dix fois supérieur à celui du simple remplacement du radiateur.
Le flux d’air réduit et le bruit de ventilateur anormal : dégradation des ailettes
Les projections de gravillons, les insectes accumulés ou une intervention mécanique maladroite déforment les ailettes en aluminium. Une fois tassées ou déchirées, elles bloquent le passage de l’air et créent des zones de turbulence. La conséquence mécanique est une surconsommation électrique du ventilateur qui doit compenser par une vitesse de rotation accrue, tandis que la conséquence thermique se traduit par des points chauds dans le noyau. Sur le long terme, ce phénomène accentue la corrosion différentielle entre les zones ventilées et les zones stagnant, accélérant la perforation des tubes.
La bulle d’air récurrente dans le vase d’expansion : détérioration des joints de collecteur
Les joints toriques en caoutchouc éthylène-propylène situés entre le noyau aluminium et les réservoirs plastiques durcissent avec le temps et les températures élevées. Lorsqu’ils perdent leur élasticité, ils laissent passer de l’air lors des phases de refroidissement (dépression dans le circuit). La conséquence hydraulique est l’introduction d’oxygène dans le circuit, accélérant la corrosion interne de tous les composants métalliques (pompe à eau, calorstat). Par ailleurs, la présence d’air crée des poches de vapeur qui provoquent une cavitation dans la pompe à eau, réduisant son rendement et entraînant une montée en température parisienne en circulation urbaine.
À la recherche des fuites imperceptibles : protocole d’inspection
Le diagnostic d’un radiateur défaillant exige une méthodologie rigoureuse avant de condamner la pièce. Commencez par une inspection visuelle à froid, moteur éteint depuis au moins deux heures. Retirez les caches plastiques inférieurs et observez les réservoirs latéraux à la lampe torche. Une trace blanchâtre ou verdâtre (respectivement pour liquide organique ou minéral) indique un suintement même sans goutte visible.

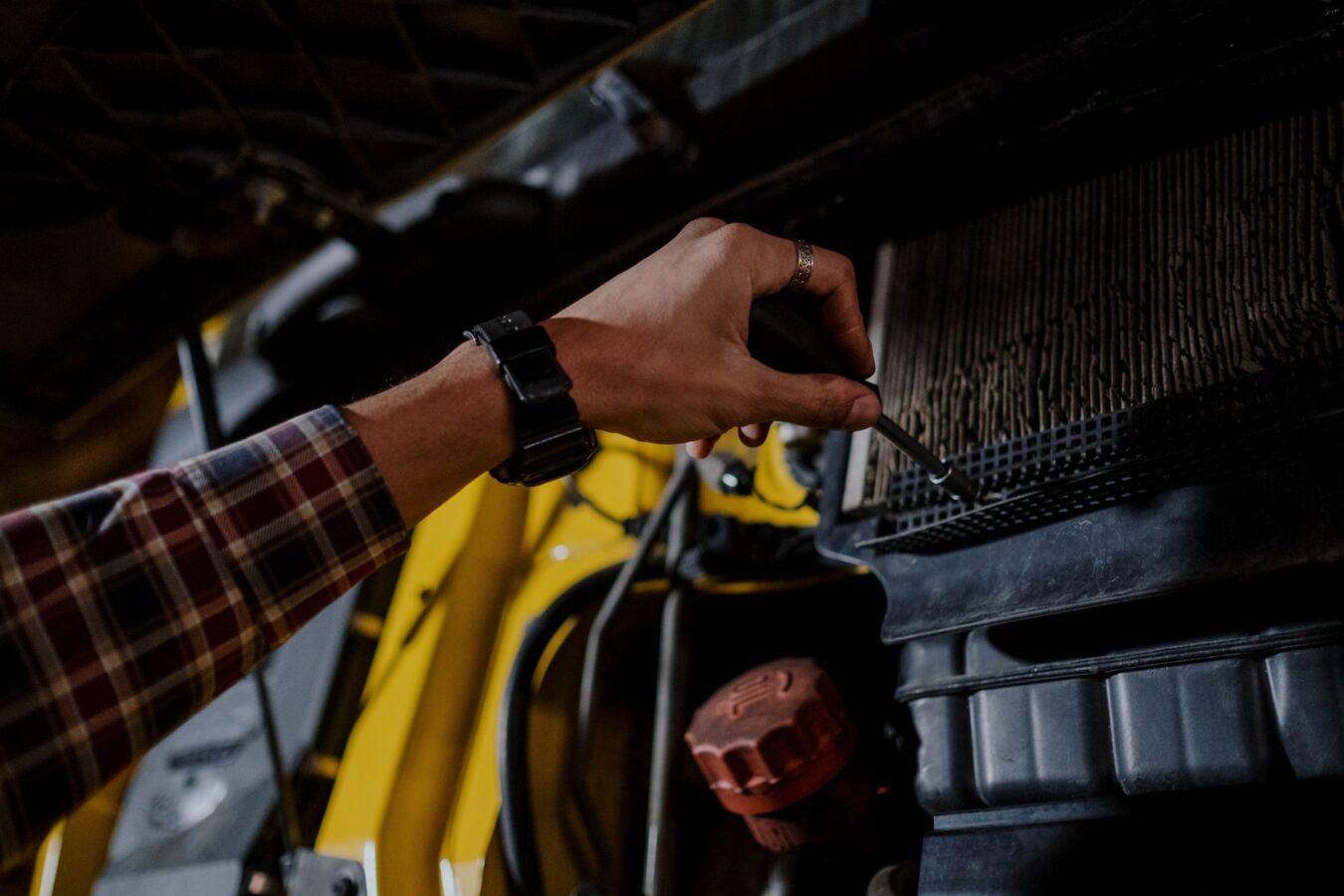

Procédez ensuite au test de pressurisation statique. Utilisez une pompe à pression manuelle munie d’un adaptateur adapté au bouchon de votre radiateur (généralement filetage M30x1,5 ou baïonnette spécifique). Montez progressivement la pression à 1,2 bar (valeur standard de la plupart des bouchons) et maintenez-la pendant cinq minutes. Une chute supérieure à 0,1 bar/minute révèle une fuite. Inspectez alors le dessous du véhicule, mais également les jonctions entre réservoirs et noyau où les microfissures apparaissent souvent sous forme de fines bulles de mousse.
Pour détecter les fuites internes invisibles (échange entre circuit liquide et circuit d’huile via un microfissure dans le radiateur intégré au refroidisseur d’huile), utilisez un testeur de combustion de liquide de refroidissement. Ce kit chimique détecte la présence de gaz d’échappement dans le liquide, signe d’une fissure de culasse, mais également les hydrocarbures en cas de fuite interne au radiateur huile/eau. Enfin, une inspection endoscopique par l’orifice de vidange permet d’évaluer l’état interne : une couleur brunâtre et des dépôts granuleux indiquent un colmatage avancé nécessitant le remplacement.
Remplacement ou réparation : savoir choisir son camp
La décision d’intervenir dépend de la localisation et de l’ampleur de la défaillance. Une fissure sur un réservoir plastique condamne irrémédiablement le radiateur : la réparation par collage (époxy ou soudure plastique) ne résiste pas aux cycles thermiques et à la pression de service. Procédez au remplacement complet. Déposez d’abord le bouclier avant et le cache moteur inférieur. Vidangez le circuit par le bouchon de cuve ou la pince inférieure. Déconnectez les durites supérieure et inférieure en préparant un récipient pour récupérer les résidus. Sur de nombreux véhicules modernes, il faut déposer le ventilateur et le condenseur de climatisation ensemble avec le radiateur (module frontaux). Respectez impérativement le couple de serrage des fixations (généralement 8 à 12 Nm) pour éviter de fissurer les réservoirs neufs lors du serrage.
S’il s’agit d’une fuite localisée sur le noyau aluminium (perforation d’un tube), une réparation est envisageable par soudure TIG aluminium, mais uniquement si la corrosion n’est pas généralisée. Cette opération demande un professionnel spécialisé et coûte 60 à 80% du prix d’un neuf. Elle n’est rentable que sur des pièces rares ou vintage. Après toute intervention, effectuez une purge rigoureuse du circuit. Remplissez par le bouchon de radiateur ou le vase d’expansion, mettez le chauffage habitacle à fond, et faite tourner le moteur à 2000 tr/min jusqu’à l’ouverture du thermostat. Vérifiez l’absence de bulles dans le vase et complétez le niveau. Une purge incomplète crée des ponts thermiques et peut simuler une défaillance du radiateur.
| Type d’intervention | Fourchette de prix (€) | Détails |
|---|---|---|
| Radiateur neuf constructeur | 180 – 450 € | Pièce d’origine avec garantie 2 ans |
| Radiateur adaptable (qualité équivalente) | 70 – 180 € | Marques spécialisées (Valeo, Nissens, NRF) |
| Radiateur occasion | 40 – 90 € | Risque de colmatage interne non visible |
| Réparation soudure noyau aluminium | 80 – 150 € | Dépose comprise, hors déplacement |
| Main d’œuvre remplacement | 120 – 250 € | Selon accessibilité (1,5 à 3 heures) |
| Liquide de refroidissement | 25 – 45 € | 5 litres de concentré ou prêt à l’emploi |
| Kit de purge et test pression | 15 – 35 € | Adaptateurs universels |
| Total intervention garage (radiateur neuf) | 320 – 750 € | TTC, selon véhicule premium ou généraliste |
Les interrogations du quotidien sur l’échangeur
Peut-on rouler temporairement avec un radiateur qui fuite légèrement ?
Absolument pas. Même une fuite minime de quelques gouttes par heure indique une fragilisation structurelle du réservoir ou du noyau. Sous l’effet de la pression cyclique (fermeture du thermostat, montée en régime), la fissure peut propager de manière brutale. De plus, la perte de liquite réduit le volume utilisable du circuit, provoquant une montée en température localisée au niveau des cylindres centraux. Sur un moteur aluminium, une surchauffe de 30 secondes suffit à déformer les alésages. Le coût d’un remplacement de moteur ou d’une réparation de culasse dépasse largement celui d’un dépannage par dépanneuse.
Pourquoi mon nouveau radiateur fait-il du bruit de bouillonnement après installation ?
Ce phénomène, audible comme un clapotis sous le tableau de bord ou au niveau du vase d’expansion, signifie une purge insuffisante. L’air piégé dans le circuit monte au point le plus haut, souvent le radiateur de chauffage habitacle, et crée des poches de vapeur lors du passage du liquide chaud. Pour y remédier, stationnez le véhicule en pente (nez surélevé), dévissez légèrement le bouchon de radiateur (moteur froid), remplissez jusqu’à débordement, puis démarrez avec le chauffage à fond. Accélérez à 3000 tr/min par à-coups pour chasser les bulles. Sur certains modèles, un point de purge haut situé sur le thermostat ou sur la durite de chauffage doit être ouvert avec une clé de 8 ou 10 mm jusqu’à l’apparition de liquide pur sans mousse.
Quelle différence entre le radiateur moteur et le radiateur de chauffage habitacle ?
Le radiateur moteur, objet de cet article, est un échangeur air-liquide situé à l’avant du véhicule. Il dissipe la chaleur vers l’air ambiant via un flux important. Le radiateur de chauffage (ou échangeur chaleur-air) est un échangeur liquide-air situé sous le tableau de bord. Il utilise le liquide chaud du moteur pour réchauffer l’air de l’habitacle. Technologiquement, le radiateur de chauffage utilise des tubes plus fins et un faisceau plus dense car il travaille avec une différence de température moindre (air habitacle à 20°C, liquide à 80°C) et n’a pas l’avantage de la vitesse du véhicule pour forcer le passage de l’air. Sa défaillance se manifeste par un embuage des vitres ou une odeur de liquide de refroidissement dans l’habitacle, jamais par une surchauffe moteur.
Le radiateur de refroidissement reste une pièce de sécurité active dont la surveillance préventive évite des dommages catastrophiques au moteur. Une inspection annuelle de l’état des ailettes, une vérification du niveau de liquide sans démontage et le respect des intervalles de remplacement du fluide (tous les 4 à 5 ans selon les constructeurs) garantissent une longévité dépassant souvent 150 000 kilomètres. Anticiper son remplacement dès les premiers signes de fatigue préserve l’intégrité du groupe motopropulseur et évite les immobilisations forcées en période de canicule.
