Rampe d’injection : rôle, fonctionnement et anatomie

L’artère sous pression qui distribue le carburant aux soupapes

La rampe d’injection constitue le réservoir de proximité indispensable entre la pompe à carburant et les injecteurs. Son rôle principal consiste à maintenir un volume tampon sous pression constante au plus près des injecteurs, quelle que soit la cadence d’injection demandée par le calculateur. Sur un moteur essence à injection multipoint classique, cette pression se situe entre 3 et 5 bars, tandis que les moteurs à injection directe haute pression développent des valeurs comprises entre 100 et 350 bars selon les régimes. Sur les diesels modernes, la rampe commune Common Rail supporte des pressions extrêmes oscillant entre 1800 et 2500 bars.

Le fonctionnement repose sur le principe d’accumulateur hydraulique. Le carburant arrive par la conduite de haute pression et remplit le volume intérieur de la rampe. Lorsqu’un injecteur s’ouvre pendant quelques millisecondes, il préleve une quantité précise de carburant. Sans la rampe, cette soudaine extraction créerait une onde de choc et une chute de pression instantanée. Le volume de la rampe, généralement entre 20 et 60 centimètres cubes selon le nombre de cylindres, amortit ces pulsations. Un régulateur de pression, soit intégré à la rampe soit positionné sur le retour vers le réservoir, ajuste en permanence le débit pour compenser les variations de consommation moteur.

Anatomie d’un distributeur hydraulique sous contrainte thermique

L’architecture de la rampe révèle une conception où chaque millimètre compte. Le corps principal se présente sous forme d’un tube rectiligne ou légèrement courbe, percé de piquages latéraux correspondant au nombre de cylindres. Le diamètre intérieur varie généralement entre 8 et 12 millimètres, tandis que l’épaisseur des parois atteint 2 à 3 millimètres sur les rails acier pour résister aux dilatations différentielles. Les piquages d’injecteurs comportent des filetages standards M12x1,5 ou M14x1,5, avec des distances entre axes strictement calées sur le pas moteur, typiquement entre 90 et 105 millimètres sur les quatre-cylindres modernes.

Chaque sortie d’injecteur comporte une gorge d’accueil pour un joint torique en fluorocarbure FKM résistant aux températures supérieures à 150 degrés Celsius. Un clip de sécurité en acier ressort maintient l’injecteur contre la rampe et garantit l’étanchéité mécanique. Sur les systèmes à haute pression, un capteur piézo-électrique vissé sur la rampe mesure la pression réelle avec une précision de 0,1 bar et transmet une tension proportionnelle entre 0 et 5 volts au calculateur. En aval, une soupape de limitation de pression, réglée à 300 bars sur certains GDI ou 2800 bars sur diesels, protège le circuit contre les surpressions accidentelles de pompe.

La connexion à la conduite d’alimentation utilise souvent un raccord banjo avec joint cuivre ou élastomère spécifique. Sur les rampes d’injection directe, un amortisseur pulsatoire intégré, composé d’un diaphragme et d’une chambre de gaz inerte, atténue les vibrations hydrauliques à haute fréquence qui pourraient endommager les injecteurs piézoélectriques.

Acier inoxydable, aluminium forgé et polymères techniques

Le choix des matériaux résulte d’un compromis entre résistance mécanique, inertie thermique et coût de fabrication. Les rampes d’injection indirecte à basse pression adoptent fréquemment l’acier inoxydable 1.4301, d’une épaisseur de 2,5 millimètres, offrant une excellente résistance à la corrosion par les additifs corrosifs des carburants modernes. L’usinage se fait par perçage profond avec une finition intérieure Ra 0,8 micromètres pour minimiser les pertes de charge.

L’aluminium 6061-T6 anodisé dur domine les applications haute performance. Son module d’élasticité réduit permet d’absorber les vibrations moteur, tandis que sa conductivité thermique favorise l’évacuation de la chaleur transmise par les injecteurs. Certaines rampes intégrées dans les pipes d’admission utilisent le polyamide PA66 renforcé de fibres de verre à 30 %, capable de résister à 120 degrés Celsius en continu, offrant un gain de poids de 40 % par rapport à l’acier.

Les technologies évoluent vers des rampes modulaires où chaque piquage est soudé par friction plutôt que mécanisé dans la masse, permettant d’adapter une même base à différents pas moteur. Les rampes d’injection directe emploient désormais des aciers alliés au chrome-molybdène traités par trempe sous pression pour supporter les contraintes cycliques de 350 bars sans déformation permanente.

Quand la rampe trahit la panne : symptômes et mécanismes défaillants

Fuites externes aux joints toriques des piquages

Les joints toriques FKM subissent un durcissement irréversible lors d’expositions prolongées aux températures supérieures à 150 degrés Celsius combinées à l’action déssechante de l’éthanol contenu dans les carburants E85. Ce phénomène de vitrification réduit l’élasticité du polymère. La conséquence immédiate est une fuite microscopique initiale, détectable par une odeur d’essence persistante après arrêt moteur, évoluant vers une perte de gouttes visible. La pression chute alors pendant les phases de décélération, provoquant des retours à l’air difficiles et une hésitation à l’accélération. En cas de fuite importante sur un moteur chaud, le risque d’incendie du compartiment moteur devient critique.

Fissuration du corps par corrosion sous contrainte

L’accumulation de condensats aqueux acides, provenant de la dissolution de dioxyde de soufre dans les traces d’eau du carburant, crée une électrolyse localisée sur les rampes aluminium. Simultanément, les vibrations moteur à haute fréquence induisent des contraintes cycliques microscopiques. Ce phénomène de corrosion-fatigue génère des fissures intercristallines initialement invisibles à l’œil nu. La conséquence est une perte de pression soudaine lorsque la fissure traverse la paroi, entraînant un arrêt moteur immédiat par sécurité. Sur les systèmes à injection directe, une fissure de 0,1 millimètre suffit à faire chuter la pression de 200 bars en quelques secondes.

Obstruction partielle des galeries par dépôts de résine

L’oxydation du carburant stagnant, amplifiée par les cycles thermiques répétés, forme des gommes et des vernis qui adhèrent aux parois internes. Ces dépôts, d’une épaisseur pouvant atteindre 0,5 millimètre, réduisent le diamètre utile des passages. La conséquence est une pression différentielle entre les injecteurs situés en début et en fin de rampe, pouvant atteindre 0,8 bar sur les moteurs multipoint. Cette disparité provoque un mélange air-carburant hétérogène entre cylindres, traduit par un ralenti instable, des à-coups à l’accélération et une surchauffe du catalyseur due à la combustion incomplète dans le cylindre le plus pauvre.

Déréglage du régulateur de pression intégré

Le clapet du régulateur, en contact permanent avec des particules de poussières d’usure des pompes, s’érode progressivement. Le ressort de tarage, soumis à des cycles de compression/détente permanents, subit un phénomène de relaxation mécanique modifiant sa raideur de 5 à 10 % au bout de 150 000 kilomètres. La conséquence est une impossibilité à maintenir la pression nominale. Sur les systèmes à retour, la pression chute en charge, provoquant une appauvrissement du mélange, des cliquetis de prémélange et l’apparition des codes défaut P0087 ou P0088. Sur les rampes sans retour, la surpression permanente engendre une consommation excessive pouvant atteindre 20 % supérieure à la normale.

Investigation méthodique au scanner et à la main

Le diagnostic commence par une inspection visuelle rigoureuse. Retirer le capot moteur et observer la rampe à la lumière du jour permet de repérer les traces blanchâtres d’oxydation sur l’aluminium ou les dépôts noirs de carbone signalant une fuite ancienne. Sur les rampes plastiques, tout gonflement localisé indique une délamination interne. Utiliser une lampe UV et un traceur de fuite révèle les microfuites invisibles autour des toriques.

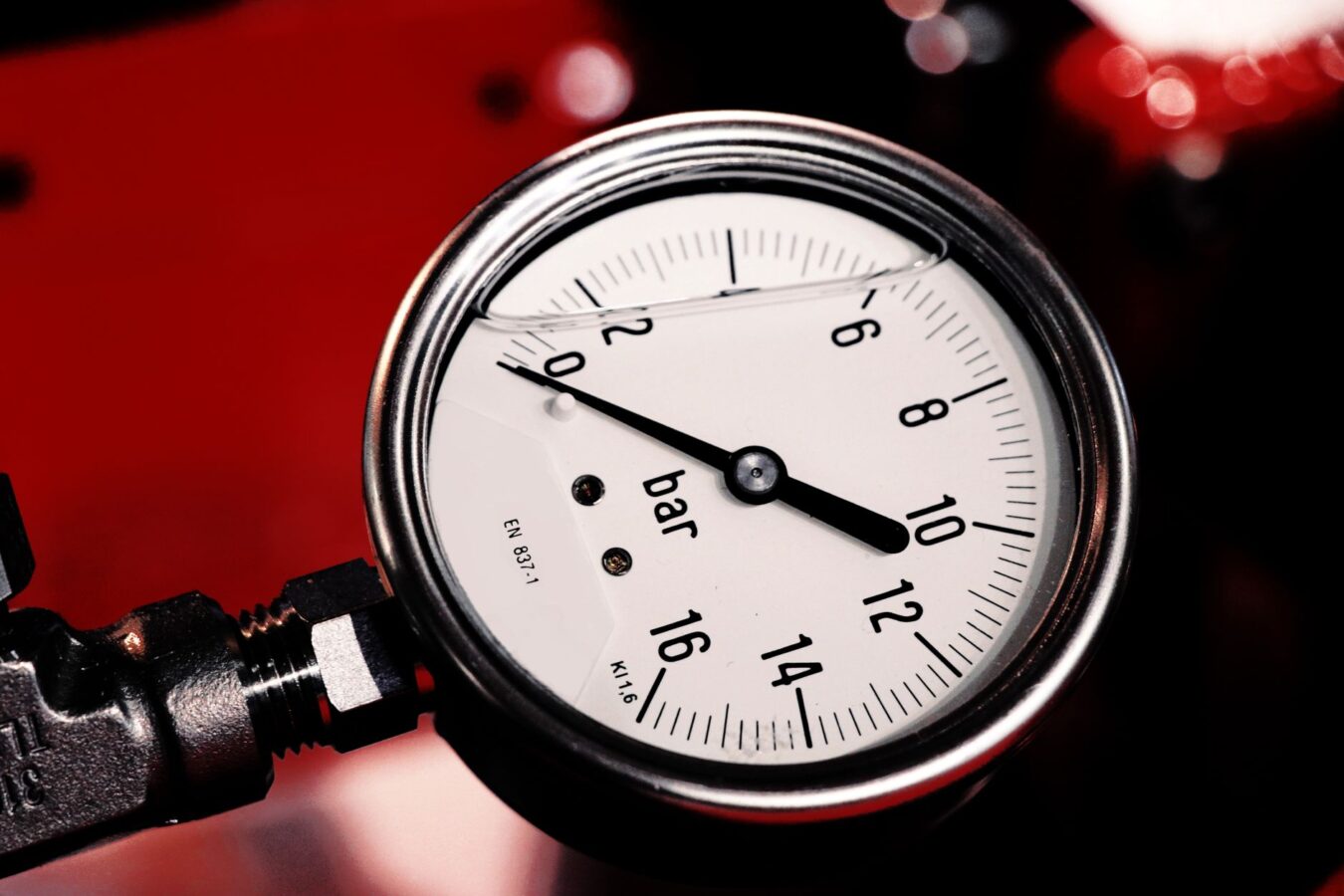

Le test de pression statique nécessite un manomètre branché sur la valve de test Schrader présente sur la plupart des rampes essence. Après activation de la pompe sans démarrer le moteur, la pression doit se stabiliser dans la fourchette constructeur, typiquement 3,5 bars ± 0,2 pour un MPI. Couper l’allumage et chronométrer la chute : une perte supérieure à 0,5 bar par minute signale une fuite interne ou externe. Pour les systèmes haute pression, un scanner OBD2 lit les valeurs de pression rail cible versus réelle ; un écart persistant de plus de 5 bars indique une fuite ou une obstruction.

L’écoute au stéthoscope mécanique pendant le fonctionnement permet d’isoler un sifflement caractéristique de fuite d’essence sous pression. Pour différencier une fuite de rampe d’une fuite d’injecteur, on intercale une feuille de carton propre sous chaque injecteur : l’apparition de taches d’essence localise précisément le point de fuite. Sur les diesels, la mesure du débit de retour des injecteurs, qui doit rester inférieur à 20 millilitres par minute, permet d’éliminer les injecteurs pour incriminer la rampe.

Intervention : entre remplacement de joints et changement complet

La maintenance préventive impose le remplacement des joints toriques tous les 100 000 kilomètres ou lors de toute dépose d’injecteurs. Utiliser impérativement des joints neufs en FKM de qualité OEM, jamais de joints universels en caoutchouc nitrile incompatible avec l’éthanol. Lubrifier légèrement les toriques avec de la graisse silicone avant l’assemblage pour éviter le pincement. Le couple de serrage des fixations de rampe sur le collecteur d’admission se situe généralement entre 18 et 25 newtons-mètres ; un serrage excessif déforme le tube et crée des contraintes de fatigue.

Le remplacement complet de la rampe devient nécessaire en cas de fissuration, de corrosion avancée ou d’obstruction irréversible. La procédure exige de débrancher la batterie pour éviter tout risque d’étincelle, de dépressuriser le circuit selon la méthode constructeur, puis de déposer les clips d’injecteurs sans les tordre. Sur les moteurs à injection directe, respecter un couple de serrage de 8 à 12 newtons-mètres sur les raccords banjo de haute pression ; un serrage insuffisant provoque une fuite explosive, un serrage excessif écrase le joint et fissure le filetage.

Après toute intervention, une purge obligatoire évacue l’air emprisonné. Sur les systèmes sans retour, activer la pompe à plusieurs reprises sans démarrer permet de remplir la rampe. Sur les vieux systèmes à retour, ouvrir la valve de purge si présente. Un démarrage immédiat après remplacement sans purge peut provoquer un fonctionnement sur trois cylindres temporaire pouvant endommager le catalyseur. Sur les véhicules récents, un apprentissage des codes d’injecteurs ou une réinitialisation des paramètres d’adaptation via le calculateur est parfois requis pour synchroniser le débit avec la nouvelle rampe.

Puis-je rouler temporairement avec une rampe qui fuit légèrement ?

Non, cette pratique est dangereuse et illégale. Même une fuite minime pulvérise du carburant sous forme de brouillard inflammable dans le compartiment moteur où règnent des températures élevées et des points d’ignition potentiels. De plus, la baisse de pression entraîne un fonctionnement pauvre du moteur susceptible de provoquer une surchauffe des soupapes et un cliquetis destructeur. Arrêter immédiatement le véhicule et faire remorquer jusqu’au garage constitue la seule attitude responsable.

Pourquoi entends-je un cliquetis métallique venant de la rampe au ralenti ?

Ce bruit caractéristique provient généralement du régulateur de pression oscillant ou des injecteurs dont les aiguilles claquent contre leurs sièges à chaque impulsion. Sur les rampes aluminium, il peut aussi révéler une dilatation différentielle entre le rail et ses fixations en acier, créant un frottement microscopique. Si le bruit apparaît soudainement et s’accompagne d’une variation de régime, suspectez une fuite interne provoquant des variations de pression hydraulique. Une inspection visuelle et un test de pression statique permettront de lever le doute.

Dois-je systématiquement changer les injecteurs avec la rampe ?

Non, sauf indication contraire du constructeur. Les injecteurs sont des composants autonomes qui dépassent souvent la durée de vie de la rampe. Cependant, lors du remontage sur une nouvelle rampe, il est impératif de remplacer les joints toriques d’étanchéité et les joints de calage des injecteurs. Si les injecteurs anciens présentent un débit de fuite interne supérieur aux spécifications, ou si leur temps de réponse mesuré au oscilloscope dépasse 2 millisecondes, alors leur remplacement simultané s’impose pour préserver l’homogénéité du fonctionnement moteur.

La rampe d’injection, bien que simple en apparence, conditionne directement la santé moteur et la sécurité. Son entretien préventif reste minime comparé aux conséquences d’une fuite majeure. Surveiller régulièrement l’état des joints, éviter les carburants de qualité douteuse et respecter les couples de serrage lors de toute intervention garantissent une longévité dépassant souvent les 200 000 kilomètres. Face au moindre doute sur son intégrité, la prudence commande le remplacement plutôt que le risque d’une immobilisation en rase campagne ou, pire, d’un incendie.
