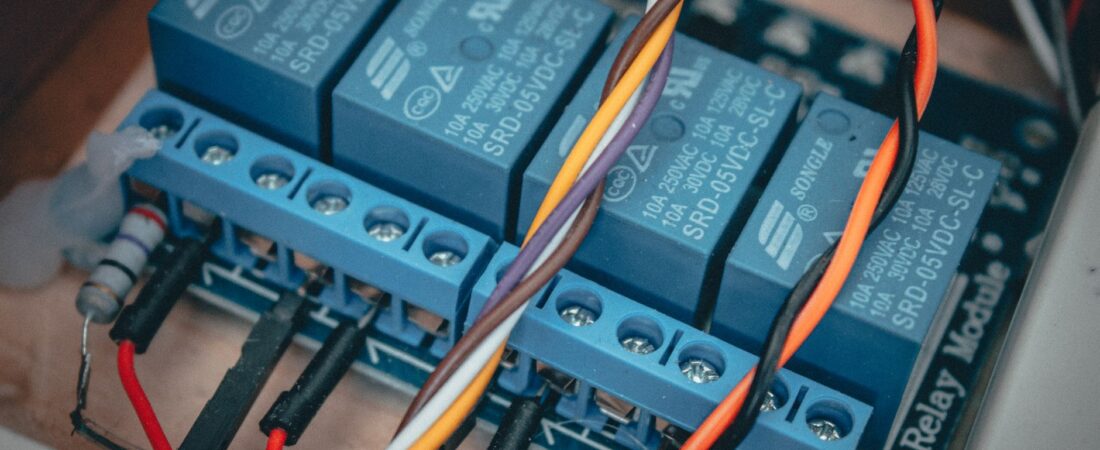

L’électronique mécanique qui sécurise vos ampères
Chaque fois que vous actionnez le démarreur, allumez les phares ou enclenchez la climatisation, votre commutateur de tableau de bord ne supporte pas directement le passage de courants pouvant atteindre 30 à 40 ampères. C’est le relais qui assume cette commutation énergivore, agissant comme un interrupteur télécommandé par un faible courant de commande. Ce composant électromécanique transforme l’ordre délivré par un bouton poussoir ou un calculateur en liaison directe avec la batterie, préservant ainsi les faibles sections de câblage et les circuits imprimés des surcharges thermiques.
Le principe repose sur l’électroaimantation. Une bobine de cuivre émaillé, alimentée en 12 volts (tension de bord standard) ou 5 volts (signaux logiques modernes), génère un champ magnétique lorsque le conducteur ferme le circuit de commande. Ce champ attire une armature métallique mobile qui, mécaniquement, rapproche ou éloigne des contacts électriques selon la configuration. Le courant de commande avoisine généralement 100 à 200 milliampères, tandis que le circuit de puissance commuté peut véhiculer jusqu’à 70 ampères sur les relais de démarreur ou de ventilateur de refroidissement.
Anatomie d’un relais automobile standard
Sous son boîtier rectangulaire ou cylindrique en polyamide 6.6 (PA66) résistant à 150°C, le relais dissimule une architecture millimétrée. La bobine constitue le cœur inductif : environ 500 à 1000 spires de fil de cuivre émaillé de 0,15 à 0,25 mm de diamètre, bobinées sur un noyau en ferrite douce ou en tôle d’acier laminée à grains orientés. Cette inductance présente une résistance ohmique typique de 50 à 100 ohms pour les relais 12V, déterminant le courant d’appel et la vitesse de réponse.
L’armature mobile, souvent en tôle d’acier doux de 0,8 à 1,2 mm d’épaisseur, pivote sur un axe ou glisse dans des guides plastiques. À son extrémité, un isolant céramique ou thermoplastique haute température supporte le pont de contacts mobiles. Ces derniers frappent des bornes fixes en cuivre étamé ou en alliage argent-nickel (AgNi 90/10), voire argent-cadmium oxyde (AgCdO) pour les hautes puissances, offrant une résistivité inférieure à 2 micro-ohms et une résistance à l’érosion électrique supérieure à 100 000 cycles.
Le ressort de rappel, généralement en acier à ressort C75 ou inox 302, exerce une force de 3 à 8 newtons pour garantir la séparation franche des contacts à l’état de repos. Une diode de roue libre (1N4007 ou équivalent automobile) soudée en parallèle de la bobine sur les modèles modernes absorbe la surtension inductive de coupure, protégeant les transistors de commande des calculateurs contre des pointes pouvant dépasser 200 volts.
Matériaux, technologies et familles de relais
L’évolution des architectures électriques a diversifié les technologies. Les relais électromécaniques conventionnels dominent encore le marché de la rechange, mais les relais statiques à semiconducteurs (triacs ou MOSFET de puissance) équipent désormais les modules de gestion moteur et les blocs de préchauffage. Ces derniers, sans pièces mobiles, supportent 500 000 cycles mais présentent une chute de tension résiduelle de 0,5 à 1,2 volts et une dissipation thermique nécessitant des radiateurs.
Les relais de miniaturisation (Micro Relay ISO 280) mesurent 22,5 mm de large pour une densité de puissance de 25 ampères par centimètre cube, contre 30 mm pour les relais Mini (ISO 7588). Les versions haute performance utilisent des contacts en tungstène-argent (AgW 65/35) pour les charges inductives lourdes, tandis que les relais signal (téléphone, capteurs) emploient des alliages or-palladium pour éviter l’oxydation des faibles courants. L’étanchéité IP6K9K devient standard sous capot, avec des boîtiers remplis de gaz inerte ou de vernis de protection contre les vapeurs d’essence et l’humidité.
Quand l’interrupteur dérive : symptômes et mécanismes de défaillance
Le collage soudé des contacts : arc électrique et fusion localisée
L’ouverture d’un circuit sous charge inductive (moteur de ventilateur, pompe à carburant) génère un arc électrique dont la température dépasse 3000°C. Sans protection par varistance ou diode de roue libre côté charge, cet arc vaporise microscopiquement le matériau des contacts. Au fil des 50 000 à 100 000 cycles électriques typiques, les surfaces s’affleurent et s’échauffent localement jusqu’à créer une soudure micro-fusionnée. Conséquence immédiate : le relais reste fermé malgré la coupure de la commande, provoquant un fonctionnement continu du ventilateur ou un démarrage intempestif. Le véhicule peut alors subir une décharge batterie ou une surchauffe moteur si le circuit concerne le refroidissement.
L’oxydation et la carbonisation des surfaces de contact
Dans les environnements humides ou soumis à des cycles thermiques fréquents (-40°C à +125°C), les contacts en argent-nickel subissent une sulfuration atmosphérique et une formation de cendres d’arc (carbone et oxydes métalliques). Cette couche résistive augmente la résistance de passage de quelques milliohms à plusieurs ohms. Cause : passage répété de courants faibles (moins de 100 mA) incapable de brûler les impuretés, ou étincelles récurrentes sur charges résistives. Conséquence : chute de tension anormale aval, sous-alimentation du récepteur, échauffement local du relais détectable à la palpation (température de boîtier >80°C en fonctionnement normal) et ultimately, non-passage du courant malgré le clic audible de l’armature.
La coupure de la bobine par fatigue des fils émaillés
Soumise à des vibrations de 5 à 2000 Hz et à des dilatations thermiques cycliques, la bobine voit ses spires frotter contre le noyau métallique. L’émail isolant (polyuréthane ou polyimide classe H 180°C) s’abrase progressivement. Une surcharge de tension (alternateur défectueux délivrant 16V) ou une alimentation prolongée en continu (relais resté collé) surchauffe le cuivre au-delà de 200°C, dégradant l’isolant. Cause : court-circuit entre spires adjacentes réduisant l’inductance effective, ou rupture totale du fil au niveau des sorties. Conséquence : augmentation du courant de consommation au repos (batterie déchargée) ou absence totale de réponse magnétique. Le relais devient muet, ne produisant plus le délic claquement caractéristique de 40 à 60 décibels.
La dégradation de la diode de roue libre intégrée
Sur les relais modernes équipés de protection interne, une inversion de polarité lors du remplacement (erreur de câblage sur la broche 85/86) ou une surtension transitoire (démarrage sur batterie déchargée avec aide extérieure) grille la jonction PN. Cause : la diode devient passante dans les deux sens ou se fragmente en circuit ouvert. Conséquence : lors de la coupure, la surtension inductive (L di/dt) crée une étincelle massive aux contacts de commande, fusionnant instantanément les plots du bouton poussoir ou détruisant le transistor de sortie du calculateur moteur. Le coût de réparation dépasse alors largement celui du simple remplacement du relais.
Diagnostic sans équipement spécialisé : le test du multimetre
La vérification d’un relais suspect nécessite un multimètre digital et une alimentation 12V stable (batterie auxiliaire ou alimentation de laboratoire limitée à 2A). Commencez par le test de la bobine : débrochez le relais et mesurez la résistance entre les broches 85 et 86 (norme ISO 7588). Une valeur entre 50 et 100 ohms indique une bobine saine. Une lecture infinie signale une coupure, une valeur inférieure à 20 ohms révèle un court-court entre spires.
Pour tester les contacts, placez le multimètre en mode ohmmètre ou test de continuité avec signal sonore. Entre les broches 30 (alimentation constante) et 87 (sortie vers charge), la résistance doit être infinie à l’état repos. Appliquez maintenant 12V entre 85 et 86 : vous devez entendre le claquement métallique et mesurer moins de 0,2 ohms entre 30 et 87. Si la résistance dépasse 1 ohm ou fluctue, les contacts sont oxydés ou piquetés.
Le test sous charge représente l’étape ultime. Branchez une ampoule 12V 55W (courant nominal 4,6A) entre la borne 30 alimentée et la masse, en insérant le multimètre en série en mode ampèremètre 10A. Au repos, le courant doit être nul. Lors de l’excitation de la bobine, l’ampoule doit s’allumer pleinement et le courant affiché doit correspondre à la puissance de la charge (I = P/U). Une chute de tension supérieure à 0,5V aux bornes du relais sous charge indique une résistance de contact excessive.
Protocole d’intervention et précautions
Le remplacement d’un relais ne se limite pas à l’échange mécanique. Avant toute manipulation, débranchez la borne négative de la batterie et attendez 10 minutes pour la décharge des condensateurs des calculateurs. Débrochez le relais en tirant droit pour éviter de tordre les broches de 2,8 mm de largeur (section 0,5 à 0,8 mm² selon l’ampérage). Inspectez visuellement le support : une trace brune de surchauffe sur le plastique du boîtier à fusibles révèle un relais précédent qui a chauffé par mauvais contact, nécessitant le remplacement du support femelle.
Lors du choix du remplaçant, vérifiez impérativement le schéma de brochage gravé sur le boîtier. Un relais à quatre broches (30, 87, 85, 86) commute la masse ou le positif selon l’application, tandis qu’un relais à cinq broches possède un contact 87a normalement fermé (NC) utilisé pour les circuits de recirculation d’air ou les doubles vitesses de ventilateur. Le couple de serrage des bornes à vis associées doit respecter 1,5 à 2,5 Nm pour les sections 1,5 mm², et 3 à 4 Nm pour les câbles de 2,5 mm² alimentant les démarreurs ou puissances.
Ne jamais shunter un relais définitivement par un fil direct : cela supprime la protection par fusible du circuit commande et expose le câblage à la fonte en cas de court-circuit aval. Après installation, réalisez un cycle de dix actionnements rapides pour vérifier l’absence de collage, puis mesurez la température de surface au thermomètre infrarouge : elle ne doit pas dépasser 45°C au-dessus de la température ambiante après 15 minutes de fonctionnement continu.
Budget et fourchettes tarifaires
| Type de relais | Gamme de prix pièce (€) | Temps de main d’œuvre | Coût total estimé (€) |
|---|---|---|---|
| Relais standard 4/5 broches (30A) | 4 – 12 | 0,2 h (12 min) | 15 – 35 |
| Relais de puissance (70A, démarreur) | 15 – 35 | 0,3 à 0,5 h | 45 – 85 |
| Relais multiple/intégré (boîtier fusibles) | 25 – 60 | 0,5 à 1,0 h | 70 – 140 |
| Relais électronique (LED, module confort) | 30 – 80 | 0,5 h (programmation incluse) | 80 – 160 |
| Support de relais (si fusionné) | 8 – 25 | 0,8 à 1,5 h | 90 – 180 |
Interrogations techniques fréquentes
Puis-je intervertir les bornes 30 et 87 sans risque sur un relais standard ?
Techniquement, sur un relais simple à contact normalement ouvert (sans diode de roue libre polarisée), l’interversion fonctionne car le contact mobile ne fait que rapprocher deux conducteurs. Cependant, cette pratique désorganise la logique de protection : la borne 30 est conçue pour recevoir le fusible amont et supporter l’arrivée directe de la batterie, tandis que la 87 dirige vers la charge. En inversant, vous placez la protection fusible côté charge, laissant le câblage entre 30 et le relais sans protection directe. De plus, sur les relais avec diode interne entre 85 et 86, l’inversion du circuit de puissance n’altère pas le fonctionnement, mais perturbe le repérage couleur des fils (rouge pour 30, noir ou autre pour 87), compliquant les diagnostics ultérieurs. Respectez toujours le schéma constructeur.
Mon relais claque distinctement mais le récepteur ne fonctionne pas : d’où vient le problème ?
Le claquement audible prouve que l’électroaimant fonctionne et que la tension de commande atteint la bobine. L’anomalie se situe donc exclusivement dans le circuit de puissance. Mesurez la tension entre la borne 87 et la masse chassis lorsque le relais est excité : si vous relevez 12V, le contact interne est bon mais la charge (moteur, ampoule) ou sa masse est déficiente. Si vous mesurez 0V, le contact est ouvert malgré l’armature attirée, signe d’oxydation sévère ou de fusion interne des contacts laissant un jeu résiduel. Démontez le relais et inspectez visuellement : une noirceur profonde ou des cratères métalliques confirment l’usure. Dans certains cas, le ressort de rappel faiblit et l’armature attire sans générer suffisamment de pression de contact (moins de 50 grammes-force), créant une résistance de transition élevée incompatible avec les forts courants.
Quelle durée de vie puis-je attendre de mon relais en kilométrage ?
La longévité dépend radicalement du nombre de cycles plutôt que du kilométrage parcouru. Un relais de clignotants supporte 100 000 à 200 000 cycles mécaniques, soit environ 50 000 à 100 000 kilomètres en usage urbain intense (clignotants actionnés 15 fois par kilomètre). À l’inverse, un relais de démarreur ne subit que 3 à 5 cycles par jour, permettant une durée de vie théorique de 300 000 kilomètres, bien que la corrosion atmosphérique limite souvent la vie utile à 10-15 ans. Les relais de pompe à carburant, sollicités à chaque mise du contact (3 barres de pression à établir), déclinent après 80 000 à 120 000 kilomètres par usure des contacts sous charge résistive-inductive. L’environnement souterrain (humidité, sel) réduit ces durées de 30 à 50%. Un relais qui fonctionne correctement ne nécessite pas de remplacement préventif, sauf dans les véhicules de collection où la disponibilité des pièces devient incertaine.
Le relais incarne cette élégance de l’ingénierie automobile où la mécanique rencontre l’électronique pour répartir intelligemment l’énergie électrique. Maîtriser son diagnostic permet d’éviter le remplacement coûteux de calculateurs ou de faisceaux entiers, alors qu’une simple pièce de dix euros, testée et changée avec méthode, restaure la fonctionnalité des équipements essentiels. L’observation attentive du comportement électrique, associée à une compréhension fine des matériaux et des phénomènes physiques en jeu, transforme ce composant modeste en garant de fiabilité du réseau électrique embarqué.
