La butée élastique invisible qui sauve votre train roulant
À l’extrémité de la course de compression de chaque suspension, un obstacle souple intervient pour éviter le contact métallique brutal entre le piston de l’amortisseur et sa tige, ou entre le bras de suspension et le châssis. Ce tampon de suspension, aussi dénommé butée de compression ou stop de fin de course, constitue le dernier rempart mécanique avant l’endommagement structurel des composants. Sa fonction apparaît subtile : absorber l’énergie cinétique résiduelle lors d’un passage sur dos d’âne, d’un nid-de-poule profond ou d’une charge maximale en coffre. Sans cet élément, la tige chromée de l’amortisseur heurterait directement le joint d’étanchéité supérieur, entraînant une fuite d’huile immédiate et une détérioration du filetage de la coupelle.
Le fonctionnement repose sur la déformation élastique contrôlée d’un élastomère. Lorsque la suspension atteint les 80 à 90 % de sa course totale, le tampon entre en contact avec le support de maintien. La force de compression augmente alors de manière progressive et non linéaire : entre 0 et 15 mm d’écrasement, la raideur reste faible (environ 15 à 25 N/mm), puis elle croît exponentiellement pour atteindre 200 à 400 N/mm sur les derniers millimètres. Cette caractéristique permet de limiter l’accélération verticale transmise à l’habitacle tout en protégeant mécaniquement l’amortisseur. Sur les véhicules tout-terrain modernes, cette butée gère également la gestion des grands débattements, typiquement 180 à 220 mm de course utile, contre 100 à 140 mm pour une berline compacte.
Anatomie d’une pièce mécaniquement sollicitée
La géométrie des tampons varie selon leur emplacement et la charge spécifiée. Les modèles les plus répandus présentent une forme tronconique ou cylindrique creuse, avec une hauteur libre comprise entre 45 et 120 millimètres selon l’application. La section transversale révèle une paroi épaisse de 8 à 15 mm, conçue pour résister à des cycles de compression répétés dépassant les 500 000 oscillations sur la durée de vie du véhicule.
La fixation différencie les architectures. Sur les amortisseurs télescopiques classiques, le tampon se positionne sur la tige filetée, maintenu par une rondelle de butée et un écrou hexagonal de 13 à 17 mm. La hauteur de ce montage détermine la course résiduelle disponible avant contact : généralement 25 à 40 mm pour l’avant, 30 à 50 mm pour l’arrière. Sur les suspensions à bras multiples ou multibras, la butée se trouve parfois solidaire du châssis, face à un plot de frappe fixé sur le triangle de suspension. Cette configuration impose des contraintes de cisaillement supplémentaires, expliquant l’utilisation de colliers de serrage métalliques intégrés à la gomme.
Les indices de dureté, mesurés selon l’échelle Shore A, oscillent entre 55 et 75 pour les applications routières standard. Une dureté inférieure à 50 Shore offre un confort accru mais réduit la durée de vie ; au-delà de 80 Shore, la transmission des vibrations devient trop brutale. Certaines versions haut de gamme intègrent un insert métallique central en acier zingué ou aluminium anodisé, assurant la rigidité de l’assemblage tout en isolant les masses non suspendues des vibrations à haute fréquence.
Du caoutchouc naturel aux élastomères synthétiques
La matière première dominante reste le caoutchouc styrène-butadiène (SBR) vulcanisé, allié à des charges minérales comme la silice précipitée pour améliorer la résistance à l’abrasion. Ce mélange supporte des températures de fonctionnement comprises entre -40°C et +100°C, avec un point de ramollissement situé autour de 120°C. L’ajout d’agents antiozonants et d’antioxydants phenyléniques prolonge la résistance aux rayonnements ultraviolet et à l’ozone atmosphérique, facteurs principaux de vieillissement.
Les véhicules de performance adoptent des tampons en mousse de polyuréthane à cellules fermées. Cette technologie offre un rapport rigidité/masse supérieur de 40 % environ, avec une capacité de retour élastique améliorée. La densité varie de 250 à 450 kg/m³ selon le niveau de sportivité recherché. Certains fabricants proposent des butées à profil progressif, combinant une section souple en caoutchouc et une zone centrale plus rigide en élastomère thermoplastique (TPE), permettant de moduler la courbe de force selon l’amplitude de la sollicitation.
L’innovation récente concerne les butées hydrauliques intégrées aux amortisseurs sportifs. Ce système utilise un fluide silicone contenu dans une chambre annulaire, offrant une résistance à la compression réglable et une dissipation thermique supérieure. Ces composants, réservés aux applications compétition ou tout-terrain extrême, nécessitent une maintenance spécifique et un coût unitaire dépassant souvent 150 €.
Quand la protection finit par lâcher
La fissuration en étoile et l’écaillage superficiel
Les ultraviolets et l’ozone atmosphérique attaquent les liaisons moléculaires du caoutchouc, provoquant un durcissement en surface et l’apparition de microfissures radiales. Simultanément, la fatigue mécanique due aux cycles de compression/détente crée des contraintes internes. Conséquence directe : des fragments de matière se détachent, réduisant la hauteur utile du tampon. La suspension perd alors ses derniers millimètres de butée élastique, entraînant un choc métallique audible lors des passages sur revêtement dégradé. Ce phénomène s’accélère après 80 000 kilomètres en climat méditerranéen, ou dès 60 000 kilomètres en région montagneuse avec utilisation hivernale sur routes salées.
L’affaissement permanent par fluage thermique
Soumis à des températures élevées sous capot (souvent 90 à 110°C près des trains avant) ou à des charges statiques prolongées (véhicule stationné chargé), le polymère subit une déformation plastique irréversible. Le tampon conserve une empreinte compressée de 30 à 50 % de sa hauteur initiale. Conséquence mécanique : la course de suspension disponible avant butée se réduit drastiquement. L’amortisseur atteint sa limite de course plus tôt dans la compression, transmettant des à-coups violents à la structure et favorisant l’éclatement des soufflets de protection sur les cardans ou la crépine de pompe de direction assistée.
Le décollement de l’embase métallique
La vulcanisation initiale entre le caoutchouc et l’insert métallique peut se dégrader par corrosion électrolytique si les traitements de surface (zinguage jaune ou phosphatation) sont insuffisants. Par ailleurs, les vibrations de haute fréquence générées par des trains de roulement non équilibrés sollicitent l’interface collage/métal. Conséquence pratique : le tampon tourne librement sur son axe ou glisse latéralement, devenant inefficace. Le bruit caractéristique ressemble à un claquement sourd à l’arrêt, ou un cognement métallique sur les cahots. Dans les cas extrêmes, la pièce se désolidarise complètement et tombe sur la route, laissant l’amortisseur sans protection.
La contamination par hydrocarbures
Un joint de cache-culbuteur défectueux ou une fuite d’huile de boîte de vitesses peut imprégner le caoutchouc de fluides pétroliers. Ces substances agissent comme des plastifiants externes, gonflant la matière et réduisant sa résistance mécanique de 60 à 80 %. Conséquence immédiate : l’élastomère se délite sous l’effet de la compression, créant une pâte gluante qui contaminate l’ensemble de la tige d’amortisseur et détruit les joints d’étanchéité par dilatation.
Diagnostic sans démontage et vérifications concrètes

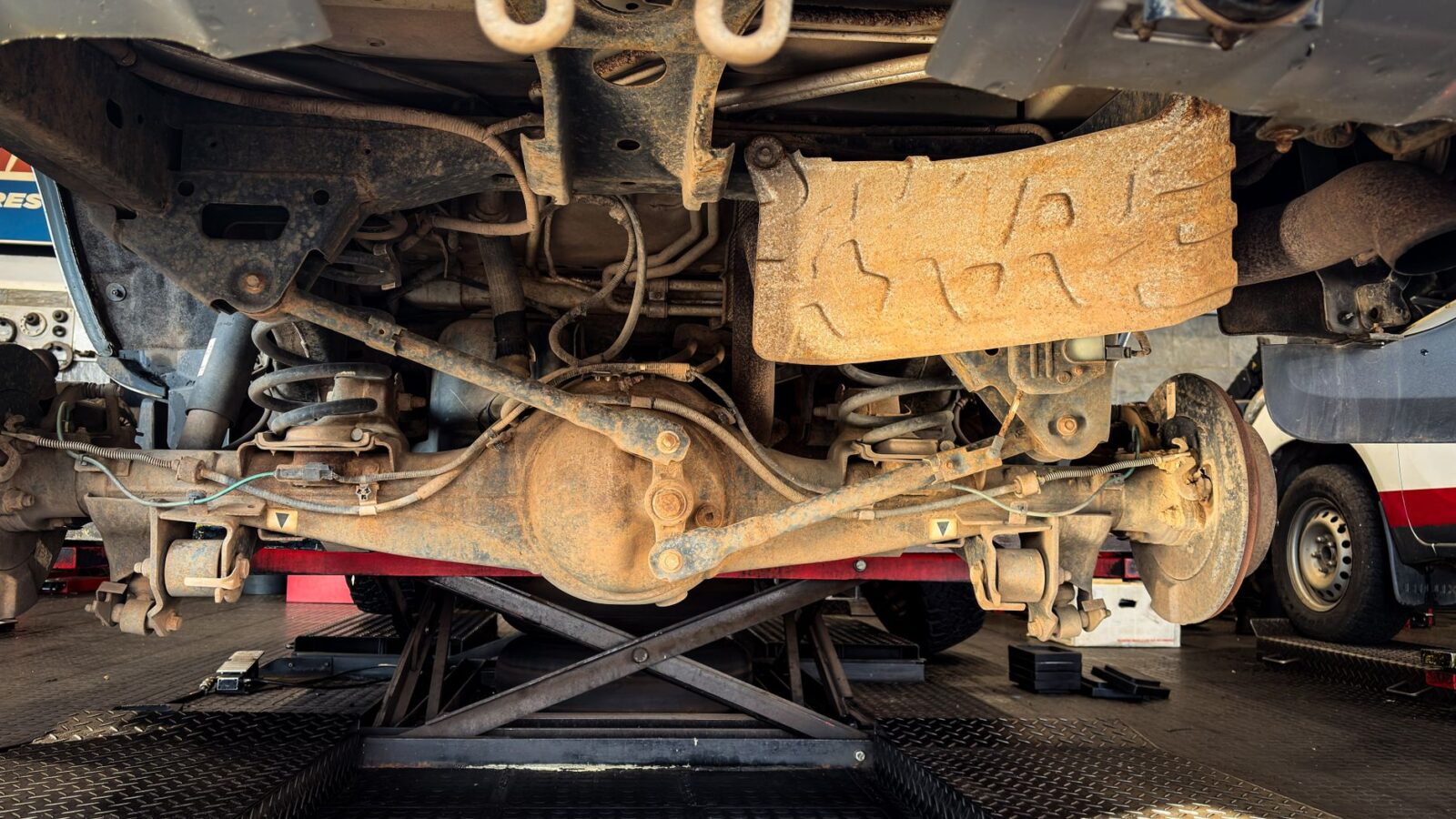

L’inspection visuelle commence par le levage du véhicule sur pont élévateur ou chandelles, roues libres et suspension déchargée. Pour l’avant, saisissez la disque de frein et exercez une traction verticale brutale : si vous ressentez un jeu supérieur à 5 millimètres avant de sentir une résistance ferme, le tampon est probablement compressé ou absent. Pour l’arrière, déposez le revêtement de coffre ou le cache plastique du passage de roue pour observer directement la butée sur l’amortisseur.
Mesurez la hauteur libre avec un pied à coulisse comparateur. Référez-vous aux cotes constructeur : par exemple, une Renault Clio IV exige une hauteur minimale de 38 mm pour le tampon avant, tandis qu’un Volkswagen Golf VII tolère jusqu’à 32 mm. En dessous de ces seuils, le remplacement est impératif. Vérifiez également l’état des soufflets de protection adjacents : une fissure laissant passer l’humidité accélère la dégradation du tampon par hydrolyse.
Le test de dureté à l’aide d’un duromètre Shore A permet d’évaluer l’état du vieillissement. Une valeur supérieure de 15 points à la spécification d’origine indique un durcissement inacceptable. Si vous n’avez pas d’appareil, la méthode empirique consiste à comprimer le tampon entre le pouce et l’index : il doit présenter une résistance élastique marquée et reprendre immédiatement sa forme. Toute déformation permanente ou craquelure visible impose le changement.
Protocole d’intervention et précautions techniques
Le remplacement s’effectue systématiquement par paire (droite/gauche) pour conserver une symétrie de comportement dynamique. Prévoyez l’opération tous les 100 000 kilomètres en usage routier standard, ou dès 60 000 kilomètres en utilisation tout-terrain ou sur routes dégradées. L’intervention sur l’essieu avant nécessite généralement le démontage de l’amortisseur complet, car l’accès au tampon supérieur est bloqué par la coupelle de suspension.
La procédure détaillée implique : dépose de la roue, desserrage de l’écrou de 18 à 22 mm maintenant la tige d’amortisseur (couple de serrage d’origine : 45 à 60 Nm), compression du ressort à l’aide d’un compresseur hydraulique pour libérer la coupelle, extraction de l’ancien tampon par traction manuelle ou à l’aide d’un arrache-goupille si collé par la corrosion. Nettoyez la tige à la brosse laiton et au white-spirit pour éliminer toute trace d’huile ou de graisse vieillie.
L’installation du nouveau tampon exige un léger graissage au savon glycériné pour faciliter le passage dans la coupelle, jamais de graisse minérale qui attaque le caoutchouc. Respectez le sens de montage : la face plane ou l’embase métallique vers le haut, la partie conique vers le bas. Le serrage de l’écrou de tige se fait à 50 Nm ± 5 Nm, avec blocage par contre-écrou ou frein filet si présent. Sur les architectures où le tampon se clipse sur le corps d’amortisseur, vérifiez l’audible du clipsage complet (clic distinct) pour éviter tout décrochage en cours de route.
| Type d’intervention | Fourchette basse (€) | Fourchette haute (€) | Notes |
|---|---|---|---|
| Tampons avant (pièces seules) | 12 € | 28 € | Caoutchouc standard |
| Tampons arrière (pièces seules) | 8 € | 22 € | Modèles courts |
| Tampons réglables/racing | 45 € | 85 € | Polyuréthane haute densité |
| Main d’œuvre garage (avant) | 50 € | 90 € | Inclut géométrie si nécessaire |
| Main d’œuvre garage (arrière) | 40 € | 70 € | Accès généralement plus simple |
| Forfait complet (tampons + amortisseurs) | 280 € | 450 € | Pour les deux essieux |
Peut-on rouler sans tampon de suspension ?
La suppression de cette pièce expose mécaniquement l’amortisseur à des dommages irréversibles. Sans butée, la tige percute la coupelle métallique, déformant le piston interne et provoquant une fuite d’huile hydraulique en moins de 500 kilomètres. De plus, le joint d’étanchéité supérieur subit un écrasement excessif qui l’entaille. Sur le plan sécuritaire, la suspension perd sa progressivité en fin de course, ce qui peut provoquer un délestage brutal de l’essieu arrière lors d’un freinage fort sur route bosselée. L’homologation du véhicule devient théoriquement caduque, et un expert en cas d’accident notera cette modification comme faute aggravante.
Quelle différence entre tampon de suspension et coupelle élastique ?
La confusion est fréquente car les deux pièces se situent dans l’axe de l’amortisseur. La coupelle élastique (ou butée de suspension) est le support fixe qui relie l’amortisseur au corps de l’essieu, intégrant généralement un roulement à billes pour permettre la rotation de la colonne de direction. Elle amortit les vibrations haute fréquence et supporte la charge statique du véhicule. Le tampon de suspension, quant à lui, est mobile et n’intervient qu’en fin de course de compression. La coupelle se remplace lorsqu’elle présente un jeu axial supérieur à 2 mm ou un bruit de grincement lors des braquages ; le tampon se remplace sur usure dimensionnelle ou fissuration, indépendamment de l’état de la coupelle.
Comment prolonger la durée de vie des tampons ?
L’entretien préventif passe par le nettoyage régulier des soufflets de protection à l’eau savonneuse, sans solvant agressif. L’application d’un produit rénovateur de caoutchouc (silicone alimentaire ou glycérol) tous les 20 000 kilomètres maintient l’élasticité superficielle. Évitez les stationnements prolongés avec charge maximale en coffre, qui induisent une déformation permanente par fluage. Sur les véhicules utilisés principalement en milieu urbain avec nombreux ralentisseurs, prévoyez un remplacement anticipé à 70 000 kilomètres plutôt que 100 000. Enfin, lors d’un changement d’amortisseurs, systématisez le remplacement des tampons associés, car la différence de course entre un amortisseur neuf et un vieux modèle fatigué sollicite différemment la butée.
Le tampon de suspension mérite une attention mécanique souvent négligée. Cette pièce de quelques grammes conditionne la longévité des amortisseurs coûteux et la qualité de tenue de route sur sol irrégulier. Une inspection visuelle annuelle et un remplacement préventif selon les intervalles kilométriques évitent les dégradations en cascade sur les trains roulants. Sur le plan économique, investir 20 à 40 euros dans une paire de butées neuves préserve des factures de 300 euros minimum pour le remplacement d’amortisseurs endommagés par manque de protection mécanique.
