Du levier à la boîte : le mécanisme invisible qui exécute votre volonté

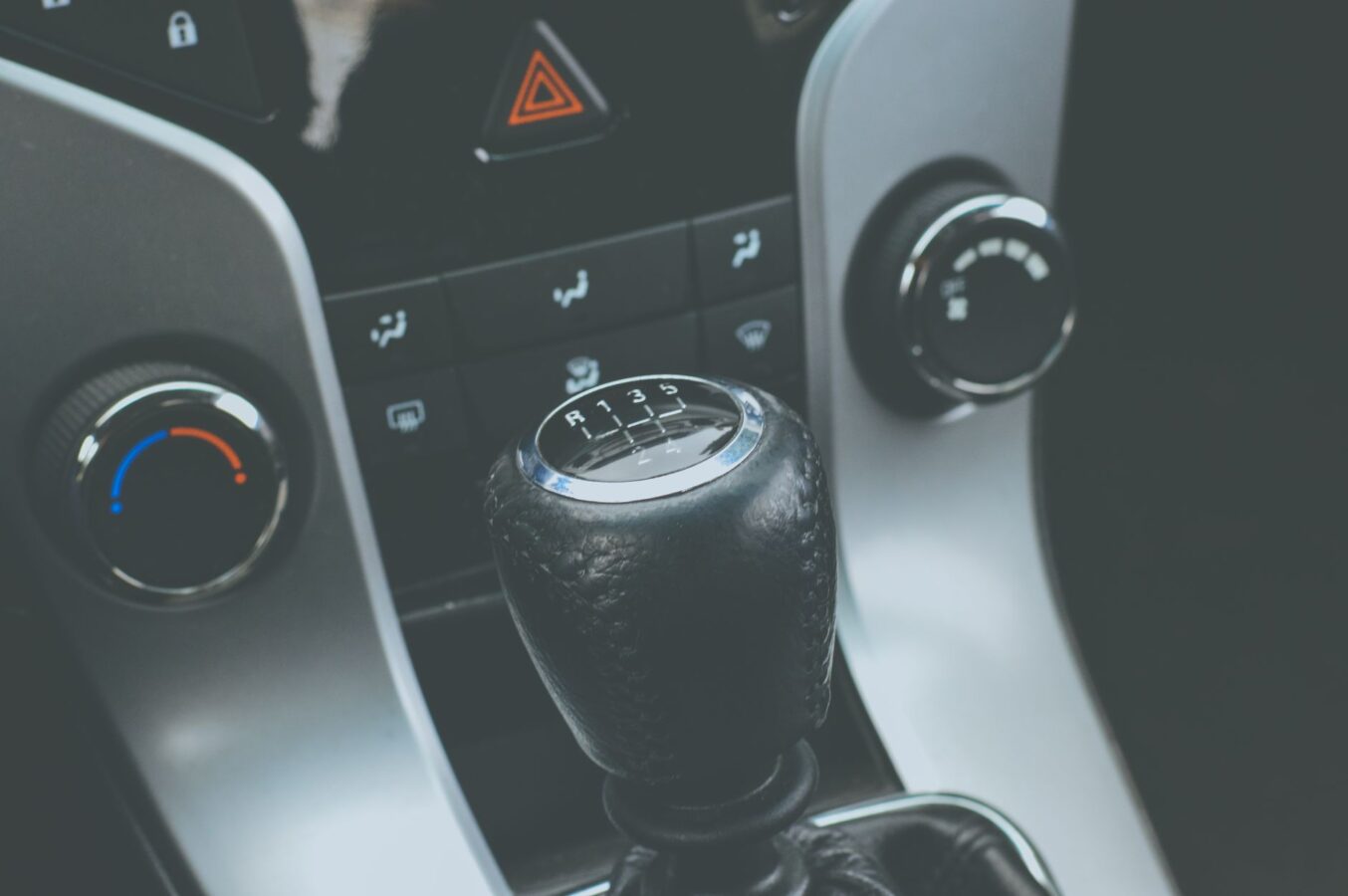

Chaque fois que vous actionnez le levier de vitesses, un ballet mécanique s’enchâsse sous le plancher ou dans le compartiment moteur. La tringlerie de vitesses constitue l’interface physique entre votre main et les pignons de la boîte de transmission. Sur les architectures mécaniques — encore majoritaires sur les véhicules manuels — ce système transmet le mouvement linéaire ou rotatif du levier vers le barillet sélecteur de la boîte.
Le fonctionnement repose sur une géométrie précise. Lorsque vous poussez le levier vers la première, vous actionnez en réalité un câble de sélection qui oriente le mécanisme interne vers le plan de rapport souhaité. Le mouvement transversal — vers l’avant ou l’arrière — actionne quant à lui le câble de changement de vitesse, qui entraîne la fourchette correspondante pour engager le pignon. Cette dualité (sélection puis engagement) explique pourquoi un jeu excessif ou une usure asymétrique se traduit immédiatement par des difficultés à trouver une vitesse spécifique, tandis que les autres restent accessibles.
Anatomie d’une chaîne de commande mécanique
La tringlerie se décompose en trois ensembles distincts, chacun soumis à des contraintes spécifiques. Le commande au sol comprend le support de levier, souvent isolé des vibrations par des silentblocs caoutchouc, et l’embase qui convertit le mouvement complexe de votre main en deux mouvements simples : rotation pour la sélection, translation pour l’engagement. Les rotules sphériques situées à la base du levier tolèrent des angles de basculement de ±15° tout en transmettant la force sans jeu parasite.
Les éléments de transmission varient selon l’architecture. Les véhicules à moteur transversal adoptent généralement des tringleries rigides en acier ou aluminium, composées de barres profilées articulées par des rotules axiales. Les architectures longitudinales privilégient les câbles Bowden gainés, d’un diamètre de 2 à 4 mm, logés dans des conduits en polyéthylène haute densité. Ces câbles peuvent atteindre 1,5 mètre de longueur sur les berlines à propulsion, traversant le plancher avant d’atteindre la boîte arrière.
Enfin, le mécanisme récepteur sur la boîte comprend le barillet sélecteur, les leviers de commande internes et les fourchettes de synchronisation. Les fixations sur la carter de boîte utilisent des écrous de 10 mm généralement serrés entre 25 et 35 Nm, tandis que les rotules de câbles se fixent à 15-20 Nm pour éviter toute déformation du logement.
Acier, composites et rotules : les matériaux sous tension
La durabilité d’une tringlerie repose sur l’alliage des métaux et la qualité des articulations. Les barres de transmission des systèmes rigides utilisent de l’acier à haute limite élastique (E360 ou E335), traité par induction sur les zones de rotule pour résister à l’usure de contact. Les câbles internes se composent de torons d’acier inoxydable 304 ou 316, tressés à 7 fils pour offrir une flexibilité optimale sans allongement permanent.
Les rotules constituent le maillon faible du système. Les modèles économiques utilisent une bague en acier fritté frottant contre une tige chromée dureté 60 HRC. Les versions haut de gamme intègrent des rotules à rotule plastique (acétal POM) auto-lubrifiantes, capables de supporter 50 000 cycles sans maintenance. Les silentblocs d’isolement du support de levier utilisent un caoutchouc naturel renforcé de fibres synthétiques, comprimés à 30-40 Shore A pour filtrer les vibrations à 20-80 Hz.
L’évolution vers les boîtes robotisées a vu apparaître des actionneurs électromécaniques remplaçant la tringlerie mécanique, mais sur les transmissions manuelles traditionnelles, certaines marques allemandes proposent des câbles gainés de PTFE (Téflon) réduisant le frottement de 40 % par rapport aux gaines PEHD classiques.
Quand la précision s’effrite : symptômes d’une tringlerie fatiguée
Le point mort insaisissable
Vous devez secouer le levier latéralement pour trouver la position neutre ? Cette symptômatologie révèle généralement un allongement des câbles de sélection ou une usure des butées élastiques du mécanisme de centrage. Sur les tringleries rigides, cela traduit le jeu pris dans les rotules de la barre de sélection. La conséquence mécanique est double : d’abord, le barillet de la boîte ne se positionne plus exactement face aux fourchettes, forçant le pignon baulk à frotter contre son homologue non synchronisé. Ensuite, cette imprécision accélère l’usure des synthébroyeurs et peut provoquer un décrochage intempestif des rapports sous couple.
Le crissement du câble en tension
Un grincement aigu lors du passage des vitesses, surtout par temps froid, indique une dégradation de la gaine de protection ou une corrosion interne des câbles. L’eau infiltrée par les soufflets de protection rompus s’évapore en laissant des cristaux de sel ou d’oxyde qui augmentent le coefficient de friction. Mécaniquement, cela exige une force supérieure de 30 à 50 % sur le levier, surchargeant les fixations du support au plancher. À terme, le câble peut se brider dans sa gaine, bloquant le levier dans une position intermédiaire et immobilisant le véhicule.
La butée élastique qui ne revient plus
Si le levier ne revient pas spontanément vers la ligne des rapports 3-4 après une sélection latérale, les ressorts de rappel du mécanisme sont fatigués ou les rotules sont grippées par manque de lubrification. Cette défaillance transforme la conduite en exercice constant de compensation manuelle. Plus grave, lors d’un rétrogradage rapide, le conducteur peut involontairement solliciter le plan de rapport adjacent (passage de la 5e à la 2e au lieu de la 4e), provoquant un emballement moteur brutal et une perte d’adhérence sur l’essieu moteur.
À l’atelier ou dans son garage : vérifier l’état de santé du mécanisme
Avant toute intervention, stationnez le véhicule sur une surface plane, tirez le frein de stationnement et calez les roues. Commencez par l’inspection visuelle sous le capot ou sous le véhicule (selon l’architecture) pour repérer les traces de graisse projetée indiquant un soufflet de rotule déchiré.
Étape 1 : Vérifiez le jeu au levier. En position point mort, saisissez le pommeau et tentez de le bouger latéralement et longitudinalement. Un débattement supérieur à 15 mm indique un usure dans les rotules de base ou l’allongement des câbles. Sur les systèmes à câbles, demandez à un assistant de manoeuvrer le levier pendant que vous observez les gaines : toute flexion excessive de la gaine plastique révèle une rupture interne du câble.
Étape 2 : Contrôlez la géométrie sous le véhicule. Les barres de tringlerie doivent présenter une ligne droite sans courbure. Mesurez la hauteur du levier de boîte par rapport au carter de référence (donnée constructeur généralement entre 80 et 120 mm). Un écart de plus de 5 mm nécessite un réglage.
Étape 3 : Testez la résistance au mouvement. Débranchez les câbles ou barres du barillet de boîte et actionnez manuellement le mécanisme au sol. Si le mouvement reste dur, le problème se situe dans la commande au sol (souvent les rotules sèches). Si le mouvement est fluide hors tension mais dur en charge, inspectez les roulements du barillet sur la boîte.
Étape 4 : Vérifiez l’état des fixations au couple. Utilisez une clé dynamométrique pour contrôler les écrous de fixation de la console au plancher (couple standard : 25 Nm) et ceux des rotules sur la boîte (15-20 Nm). Un desserrage de seulement 5 Nm suffit à créer un jeu perceptible au levier.
Réparation, réglage ou remplacement : choisir la bonne intervention
Le réglage préliminaire s’impose dès les premiers signes d’imprécision. Sur les systèmes à câbles, cela se fait généralement via des écrous de réglage situés sur les fourchettes de la boîte. Desserrez les contre-écrous, positionnez le levier de vitesses au point mort exact (repère aligné sur la console), puis ramenez le barillet de boîte en position neutre (souvent indiquée par un repoussoir rétracté) avant de resserrer à 18 Nm.
Le remplacement des câbles se justifie lorsque l’allongement dépasse 3 mm ou en cas de rupture de torons visible. Prévoyez 1,5 à 2 heures de main d’œuvre sur la plupart des véhicules. Déposez la console centrale, débranchez les câbles du levier par déclipage des rotules à baïonnette, puis tirez les gaines vers l’avant. Lors de l’installation, lubrifiez les câbles neufs avec une graisse silicone spécifique (NE PAS utiliser de graisse lithium qui durcit à froid) et vérifiez le rayon de courbure minimal des gaines (généralement 150 mm pour éviter la bride).
Pour les tringleries rigides, l’intervention concerne souvent le remplacement des rotules usées. Utilisez un extracteur de rotule pour éviter d’endommager les barres. Le couple de serrage des nouvelles rotules sur les barres filetées varie selon le diamètre : 35 Nm pour du M8, 45 Nm pour du M10. Une fois remontée, la géométrie nécessite un réglage au fil de fer : le levier doit pointer exactement vers le centre de la console en position neutre, avec une tolérance de ±2 mm.
Budget et tarification : ce que coûte la chirurgie de la commande
| Prestation | Fourchette basse (€) | Fourchette haute (€) | Détails |
|---|---|---|---|
| Réglage simple de tringlerie | 40 | 80 | Main d’œuvre 0,5-1h, pas de pièce |
| Kit de câbles de sélection/changement | 60 | 150 | Paire de câbles avec gaines (véhicule compact à berline) |
| Rotules et barres de tringlerie | 30 | 90 | Jeu de rotules seules ou barres complètes |
| Main d’œuvre remplacement câbles | 100 | 180 | 1,5-2,5h selon accessibilité sous plancher |
| Console de levier complète | 80 | 250 | Support avec rotules intégrées (modèles premium) |
| Intervention sur boîte (barillet) | 200 | 400 | Dépose/pose de boîte nécessaire si axe grippé |
Les coûts varient significativement selon l’architecture : un véhicule à moteur transversal avec tringlerie rigide accessible depuis le compartiment moteur coûtera moins cher en main d’œuvre qu’une propulsion avec câbles longs traversant l’habitacle. Les modèles premium allemands ou suédois utilisent des câbles gainés PTFE dont le prix unitaire peut atteindre 200 € pièce.
Les interrogations des conducteurs : trois éclaircissements essentiels
Peut-on rouler avec une tringlerie déréglée ?
Rouler avec une commande imprécise expose à des dégradations coûteuses. Lorsque la sélection est approximative, le pignon baulk de la boîte frotte en permanence contre le pignon cible non synchronisé, usant prématurément les bagues de synchronisation. Sur le long terme (10 000 à 15 000 km de conduite forcée), cela peut entraîner la destruction des fourchettes de sélection, une réparation qui nécessite l’ouverture de la boîte et un budget de 800 à 1 500 €. De plus, un rapport qui saute sous l’effet des à-coups de couple (phénomène de “décrochage”) peut provoquer une perte de maîtrise du véhicule en virage.
Pourquoi le rétrogradage est-il plus difficile que le passage des vitesses supérieures ?
La géométrie mécanique crée une asymétrie de force. Lors du passage d’une vitesse supérieure (par exemple 2e vers 3e), le mouvement naturel de l’inertie du véhicule et la réduction du régime moteur facilitent l’engagement. À l’inverse, le rétrogradage nécessite de synchroniser un pignon qui tourne plus vite que l’arbre secondaire. Si la tringlerie présent un jeu excessif ou une friction anormale, l’effort supplémentaire nécessaire pour vaincre cette résistance mécanique s’ajoute à la contrainte de synchronisation. De plus, la position physiologique du bras lors du tirage arrière (3e vers 2e) sollicite davantage les câbles de sélection latéraux, qui s’usent généralement plus vite que les câbles de changement longitudinal.
La tringlerie est-elle la même sur une boîte robotisée ?
Non, l’architecture diffère fondamentalement. Sur une boîte robotisée (système à embrayage automatisé comme les mécatroniques DSG ou les systèmes à robot externe), la commande manuelle est remplacée par des actionneurs électromécaniques ou hydrauliques. Cependant, certains systèmes hybrides conservent une “tringlerie électronique” : des câbles Bowden transmettent toujours le mouvement, mais ils actionnent des capteurs de position plutôt que le mécanisme directement. Ces câbles subissent des contraintes réduites (pas de force de sélection mécanique) et durent généralement la vie du véhicule, mais ils nécessitent un étalonnage électronique après remplacement via l’outil de diagnostic constructeur (procédure d’apprentissage des points de butée).
La tringlerie de vitesses mérite une attention préventive souvent négligée. Une inspection visuelle annuelle lors de la vidange, couplée à un réglage préventif tous les 100 000 km, préserve la synchronisation précise de votre boîte. Face aux premiers signes d’hésitation du levier, n’attendez pas que la mécanique se dégrade jusqu’à l’immobilisation : un réglage de 50 € aujourd’hui évite une réparation de boîte à quatre chiffres demain. Dans l’architecture globale du véhicule, ce modeste assemblage de barres et de rotules incarne la fidélité mécanique entre votre intention et la réaction de la transmission.
