Le poumon hydraulique : régulation thermique sous pression
Le vase d’expansion constitue l’organe régulateur de volume du circuit de refroidissement fermé. Sans cette chambre de compensation, le liquide caloporteur — qui augmente de volume d’environ 4 à 7 % entre 20 °C et 90 °C — provoquerait une surpression destructrice dans les canalisations, les joints de culasse et le radiateur. À l’inverse, lors du refroidissement, la contraction thermique créerait une dépression susceptible d’écraser les durites et d’aspirer l’air extérieur, source d’oxydation et de corrosion.
Le fonctionnement repose sur un équilibre de pression dynamique. À froid, le niveau de liquide se situe entre les repères « MIN » et « MAX » gravés sur la paroi transparente. Lorsque la température du moteur atteint 85-95 °C, le liquide dilaté pousse le diaphragme interne ou remplit la partie supérieure du vase, comprimant l’air (ou l’azote) contenu dans la chambre de compensation. La soupape intégrée au bouchon régule cette pression : elle s’ouvre généralement entre 1,3 et 1,5 bar pour évacuer l’excès vers un réservoir de trop-plein ou un retour au radiateur, et s’ouvre en sens inverse à 0,1-0,3 bar lors de la dépression de refroidissement pour éviter l’affaissement des circuits.
Cette pression de service élève le point d’ébullition du liquide. À 1,4 bar, l’eau glycoolée (mélange 50/50) bout à 125-130 °C au lieu de 100 °C à pression atmosphérique, permettant au moteur de fonctionner à des températures élevées sans risque de vaporisation localisée (pompage de cavitation) dans la culasse.
Dans les entrailles du réservoir à diaphragme
L’anatomie interne révèle une architecture tripartite soigneusement calculée. La coque externe, souvent moulée par injection, présente une épaisseur de paroi comprise entre 2,5 et 4 mm selon les zones de contrainte. Elle intègre deux tubulures : l’arrivée en partie supérieure (souvent diamètre 15-20 mm) connectée au collecteur de sortie de culasse, et le retour en partie inférieure vers la pompe à eau ou le radiateur.
Au centre, le diaphragme en élastomère EPDM (éthylène-propylène-diène) sépare le liquide de la chambre d’air. Cette membrane de 1,5 à 2 mm d’épaisseur doit résister à des cycles de flexion répétés (environ 5 000 cycles/an) sans fissuration. Sa course maximale varie de 30 à 60 mm selon la capacité du vase, généralement comprise entre 0,5 litre pour les petites cylindrées et 2,5 litres pour les moteurs six cylindres turbocompressés.
Le bouchon polymère ou métallique constitue le cerveau de la régulation. Il intègre deux valves coaxiales : une valve de surpression à ressort calibré (souvent 1,4 bar ± 0,1 bar) avec siège en caoutchouc viton, et une valve de dépression à clapet léger (0,2 bar ± 0,05 bar). Certains modèles intègrent une troisième valve de sécurité à 2,5 bar pour éviter l’éclatement du réservoir en cas de blocage des circuits.
Polyamide, caoutchouc EPDM et capteurs capacitifs : l’évolution des contenants
Les premiers vases en tôle d’acier émaillée ont laissé place aux polymères techniques. Le polyamide 6.6 renforci de 30 % de fibres de verre domine le marché pour sa résistance aux chocs (70 kJ/m²) et sa stabilité dimensionnelle jusqu’à 140 °C. Les modèles récents intègrent des barrières anti-permation (éviter la migration du glycol) par co-extrusion avec du PPS (polysulfure de phénylène) ou des additifs nanocomposites.
Le caoutchouc du diaphragme évolue vers des formulations perfluoroélastomères (FFKM) pour les moteurs à haute température de fonctionnement (110 °C en permanence). Ces matériaux coûtent cinq fois plus cher que l’EPDM standard mais triplent la durée de vie (passant de 8 à 15 ans).
La technologie capteurique transforme le vase simple en organe de surveillance active. Les versions électroniques intègrent un capteur capacitif à trois électrodes mesurant la permittivité diélectrique du fluide. Ce système détecte non seulement le niveau (précision ± 5 mm) mais aussi la qualité du liquide (conductivité croissante indiquant une dégradation des inhibiteurs de corrosion). Le signal transmis au calculateur moteur allume le témoin de défaillance dès une baisse de 10 % du volume nominal.
Quand le liquide de refroidissement trahit la fatigue du vase
Fissures microscopiques et suintements au raccord de purge
La cause réside dans la fatigue thermique combinée aux vibrations mécaniques du compartiment moteur. Les cycles répétés de chauffage-refroidissement (delta de 80 °C) génèrent des contraintes de cisaillement au niveau des soudures par ultrasons ou des zones de fixation. À terme, des microfissures de 0,1 à 0,3 mm apparaissent dans le polyamide, principalement autour des inserts métalliques des vis de fixation (couple de serrage souvent excessif : 8 Nm au lieu des 5 Nm préconisés).
La conséquence est une perte lente mais continue de liquide par évaporation capillaire. Le conducteur constate une baisse régulière du niveau sans trace visible de flaque, car le liquide s’évapore sur le bloc moteur chaud. Cette fuite chronique conduit à une sous-alimentation du circuit, créant des poches d’air qui réduisent l’efficacité du refroidissement et provoquent une surchauffe localisée de la culasse, pouvant aller jusqu’au voilage du joint de culasse.
Le diaphragme crevassé et l’asphyxie du circuit
La cause est l’oxydation du caoutchouc EPDM par contact prolongé avec l’oxygène dissous dans le liquide vieillissant, ou par des montées en température excessives (>120 °C) dégradant les chaînes polymères. Le diaphragme perd son élasticité, se rigidifie, puis se fissure en étoile au niveau de son point de fixation centrale.
La conséquence est la communication directe entre l’air atmosphérique et le liquide de refroidissement. L’oxygène pénètre dans le circuit, accélérant la corrosion des composants métalliques (radiateur aluminium, culasse fonte). Simultanément, le liquide s’évape librement dans l’atmosphère, entraînant une concentration accrue des inhibiteurs de corrosion qui précipitent sous forme de boues obstruant les calorifères.
La soupape de pression grippée : surpression explosive ou dépression excessive
La cause trouve son origine dans les dépôts calcaires ou les résidus de sealants (pâte à joint mal appliquée lors d’une précédente intervention) qui bloquent le clapet de la soupape. L’eau dure ou un liquide de qualité insuffisante précipite des cristaux de silicate autour du siège en Viton.
La conséquence dépend du sens du blocage. Si la valve de surpression reste fermée, la pression interne monte au-delà de 2 bar, risquant l’éclatement des durites de radiateur (surtout celles situées côté admission turbo, déjà sollicitées thermiquement) ou la rupture du vase lui-même. Inversement, si la valve de dépression reste bloquée ouverte, le refroidissement nocturne crée une dépression qui affaisse les durites, réduit leur section de passage, et peut aspirer de l’air via les joints toriques mal serrés, provoquant un phénomène de cavitation dans la pompe à eau.
Méthode d’auscultation à froid et à chaud
Le diagnostic différencie les défauts structurels des dysfonctionnements de régulation. À froid (moteur arrêté depuis la nuit), inspectez visuellement la paroi transparente à la lumière rasante : les fissures apparaissent comme des lignes blanchâtres réfractant la lumière. Vérifiez le niveau : il doit se situer au repère « MAX » lorsque le moteur est froid (15-20 °C). Un niveau au-dessus indique un remplissage excessif ; en dessous, une fuite ou une combustion interne.

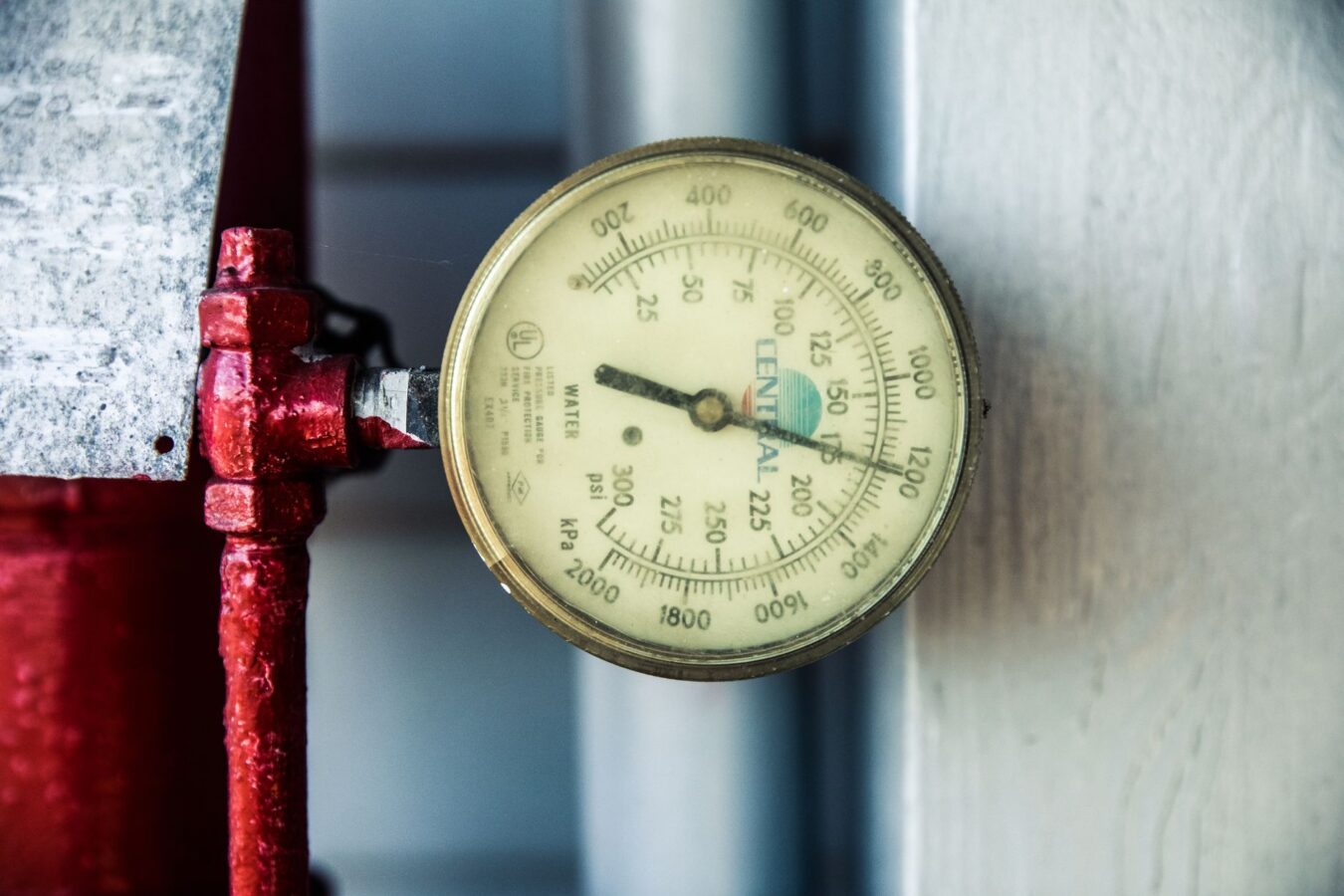

Testez la pression de la soupape à l’aide d’un testeur de pression de radiateur (location environ 15 €). Débranchez la durite inférieure, branchez l’adaptateur sur l’orifice du vase, et pompez jusqu’à la pression nominale (1,4 bar). La pression doit se maintenir stable pendant deux minutes. Une chute rapide révèle une fuite du diaphragme ou une microfissure invisible. Testez ensuite la valve de dépression en créant une légère dépression : le clapet doit s’ouvrir avec un clic audible sous 0,2 bar.
À chaud (température de service atteinte), observez le comportement du liquide dans le vase transparent. Des bulles persistantes (plus de 30 secondes après l’arrêt moteur) indiquent un passage de gaz de combustion via le joint de culasse, signe que le vase ne joue plus son rôle de séparateur efficace. Mesurez la température de surface du vase avec un thermomètre infrarouge : elle doit être homogène (différence < 5 °C entre haut et bas). Un point froid localisé révèle une accumulation d'air (poche de vapeur) due à une purge insuffisante.
Remplacement préventif versus curatif : le protocole d’intervention
L’intervention s’impose dès l’apparition de traces de glycol sur la coque ou lors du remplacement du liquide de refroidissement tous les 4 à 5 ans, voire plus fréquemment selon les normes constructeur (G12++, G13, etc.). Le remplacement préventif est recommandé à 150 000 km ou 10 ans, car le polyamide subit un vieillissement photo-oxydatif même sans utilisation intense.
Procédez avec le moteur froid pour éviter les brûlures par projection de liquide à 90 °C. Placez un récipient de récupération d’au moins 5 litres sous le vase. Dévissez le bouchon lentement pour libérer la pression résiduelle. Débranchez les durites supérieure et inférieure en pinçant les colliers à ressort ou en dévissant les colliers à vis (clé de 7 mm, couple de serrage au remontage : 2,5 Nm pour éviter de fendre les raccords plastique). Dévissez les deux vis de fixation du support métallique (clé Torx T25 ou écrous de 10 mm, couple de serrage : 5-7 Nm).
Lors du remontage, rincez le circuit avec de l’eau déminéralisée pour éliminer les résidus d’ancien liquide. Installez un vase neuf impérativement, car les kits de réparation de diaphragme ne garantissent pas l’étanchéité à long terme. Rebranchez les durites en respectant le sens du flux (flèches moulées sur le vase). Effectuez une purge minutieuse : remplissez le vase jusqu’au repère « MAX », démarrez le moteur avec le chauffage à fond, et complétez le niveau après stabilization de la température (thermostat ouvert). Vérifiez l’absence de fuites sous pression en laissant tourner le moteur 15 minutes avec capot ouvert.
| Type d’intervention | Pièce nécessaire | Fourchette de prix (€) | Main d’œuvre estimée (€) | Total TTC (€) |
|---|---|---|---|---|
| Remplacement vase standard (citadine) | Vase générique ou first price | 15 – 35 | 30 – 50 | 45 – 85 |
| Remplacement vase constructeur (véhicule premium) | Vase OEM avec capteur intégré | 60 – 150 | 50 – 80 | 110 – 230 |
| Kit révision complète (vase + bouchon + durites) | Ensemble avec colliers | 40 – 90 | 60 – 100 | 100 – 190 |
| Diagnostic pression uniquement | Prestation atelier | 0 | 25 – 40 | 25 – 40 |
| Liquide de refroidissement (appoint) | Bidon 2L (G12+ ou G13) | 10 – 25 | Inclus ou 10 | 10 – 35 |
Interrogations techniques des ateliers et des bricoleurs
Pourquoi le niveau du vase descend-il en hiver et remonte-t-il en été sans fuite apparente ?
Ce phénomène normal reflète la dilatation thermique différentielle et la pression de vapeur saturante. En hiver, avec des températures ambiantes de 0 à 5 °C, le liquide se contracte davantage, et la pression de fonctionnement du moteur (1,4 bar) compresse davantage la chambre d’air du vase, faisant descendre le niveau apparent vers le repère « MIN ». En été, la température ambiante élevée (30 °C) réduit le delta de dilatation entre le liquide froid et le liquide chaud, et la pression de vapeur plus élevée pousse le diaphragme vers le haut. Tant que le niveau reste entre les deux repères selon la température ambiante, aucun appoint n’est nécessaire. Un niveau systématiquement bas en toutes saisons révèle par contre une fuite microscopique ou une combustion interne lente.
Peut-on remplacer un vase à diaphragme par un vase d’expansion ouvert (sans pression) ?
Non, cette substitution est contraire à la conception du circuit moderne. Un vase ouvert à l’atmosphère supprime la surpression de 1,4 bar, abaissant le point d’ébullition à 100 °C (voire 95 °C avec l’éthylène glycol). Dans les embouteillages ou les montées en charge, le liquide bout localement dans la culasse, créant des poches de vapeur qui empêchent le contact thermique avec les parois métalliques (phénomène de film boiling). Résultat : surchauffe destructrice en quelques minutes. De plus, l’oxygène atmosphérique pénètre continuellement, accélérant la corrosion électrolytique de l’aluminium du radiateur et de la culasse. Les constructeurs ayant équipé des vases fermés ont dimensionné leurs circuits pour cette pression ; toute modification annule la garantie et risque l’avarie moteur.
Quelle différence entre un vase transparent et un vase noir opaque ?
Le choix du colorant dans le polyamide répond à des contraintes différentes. Le vase transparent (polycarbonate ou polyamide clair) permet l’inspection visuelle rapide du niveau et de l’état du liquide (couleur, présence de bulles, de boues). Cependant, la lumière UV pénètre et accélère la dégradation photochimique du liquide (oxydation des inhibiteurs organiques), réduisant son intervalle de changement de 5 à 3 ans. Le vase noir (ou gris anthracite) contient des charges de noir de carbone (2 à 3 %) qui bloquent les UV, prolongeant la durée de vie du fluide, mais obligent à utiliser la jauge de niveau ou les capteurs électroniques. Certains constructeurs allemands privilégient le noir pour les moteurs à longue durée de vie (300 000 km), tandis que les asiatiques favorisent le transparent pour la maintenance visuelle simplifiée.
Le vase d’expansion mérite une attention mécanique régulière souvent négligée au profit des autres fluides. Sa défaillance progressive par fatigue matérielle ou encrassement des soupapes peut transformer une simple fuite en sinistre moteur majeur. Une inspection visuelle trimestrielle du niveau et une vérification annuelle de la pression de la soupape constituent les gestes barrières les plus efficaces pour préserver la longévité du circuit de refroidissement. N’attendez pas le témoin rouge du tableau de bord pour intervenir : à ce stade, la surchauffe est déjà amorcée.
