Le gardien lumineux de l’injection électronique
Le voyant moteur, désigné technique sous l’acronyme MIL (Malfunction Indicator Lamp), constitue l’interface visuelle ultime entre le conducteur et le calculateur de gestion moteur (ECU). Son rôle s’inscrit dans la boucle de régulation électronique obligatoire imposée par la norme antipollution OBD-II (On-Board Diagnostics) depuis 2001 pour les véhicules essence et 2004 pour les diesels en Europe. Ce témoin n’est pas une simple alarme passive : il traduit en temps réel l’état de cohérence des données émises par les capteurs (sondes lambda, débitmètre d’air, capteur de position vilebrequin) comparées aux cartographies mémorisées dans l’ECU.
Le fonctionnement repose sur une logique binaire conditionnée. Lorsqu’un paramètre dévie de sa plage de tolérance pendant un nombre de cycles moteur déterminé (généralement entre 2 et 3 cycles de conduite successifs), l’ECU génère un code défaut standardisé (format P0XXX pour les transmission, P1XXX pour les constructeurs) et active la masse du circuit du voyant via un transistor de commande. La tension d’alimentation standard reste de 12 V en continu, avec une intensité de consommation variant de 20 mA pour les LED modernes à 1,2 A pour les ampoules à filament anciennes. Le voyant peut adopter deux états distincts : fixe, indiquant un défaut non critique affectant les émissions polluantes, ou clignotant à une fréquence de 1 Hz, signalant une anomalie majeure risquant de détériorer irrémédiablement le catalyseur ou le filtre à particules.
Anatomie d’un signal lumineux commandé par calculateur

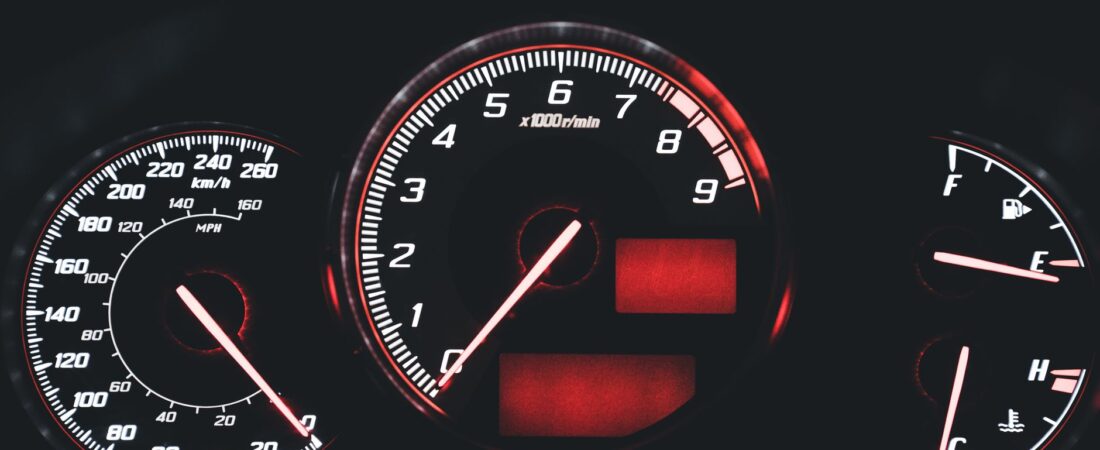

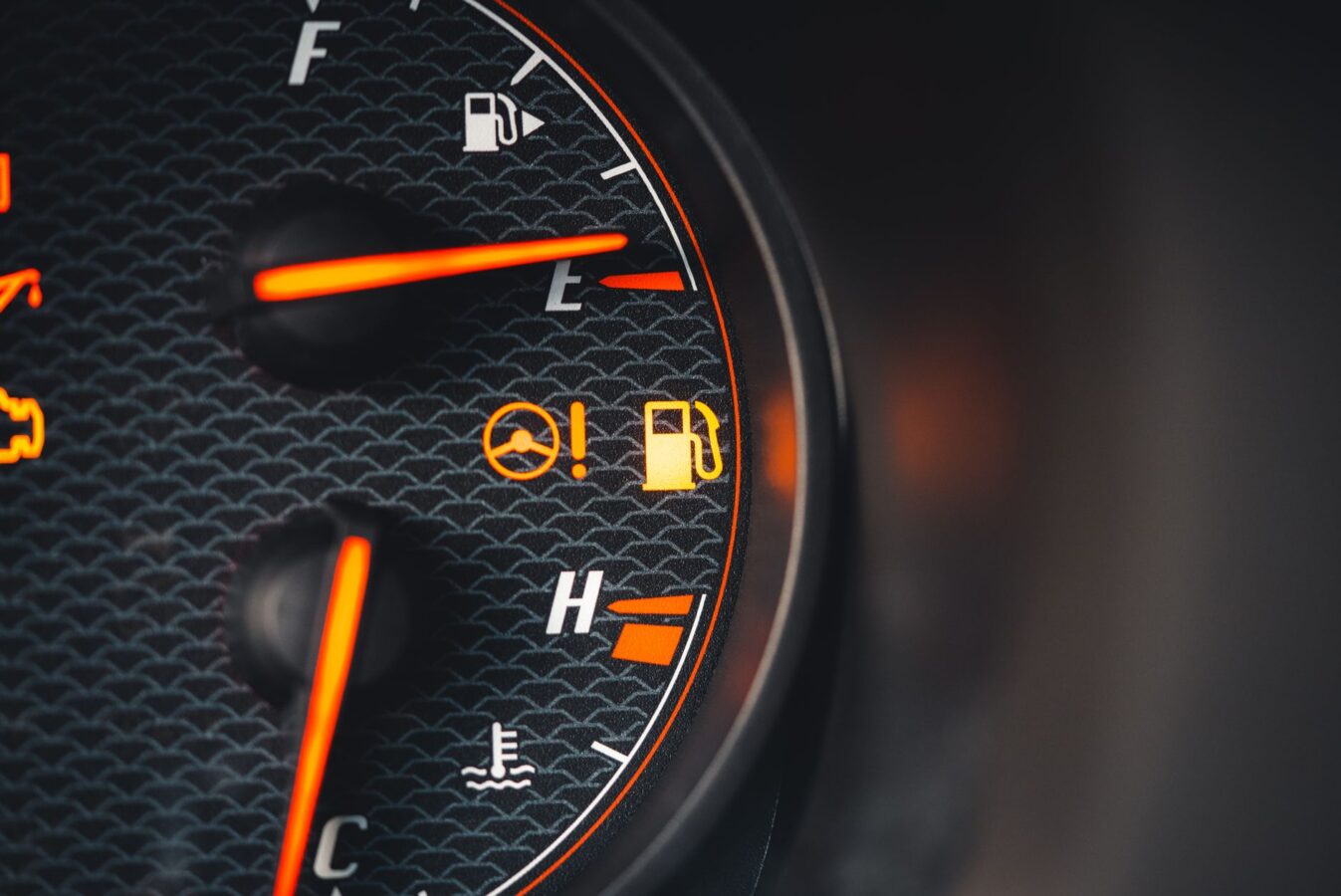

L’architecture physique du voyant moteur s’intègre au combiné d’instrumentation, derrière une face avant en polycarbonate ou PMMA. Dans les véhicules contemporains, il s’agit quasi exclusivement d’une LED CMS (Surface Mount Device) de type 3528 ou 5050, émettant une longueur d’onde dominante de 590 à 595 nanomètres (orange ambre réglementaire). Cette diode est soudée sur un circuit imprimé multicouche (souvent 4 couches) qui assure la distribution des signaux via le bus CAN (Controller Area Network) à 500 kbit/s ou le LIN (Local Interconnect Network) à 20 kbit/s pour les architectures simplifiées.
Le trajet du signal débute à la prise de diagnostic OBD-II, située généralement sous le tableau de bord côté conducteur, à 300 mm maximum du centre du volant selon la directive ISO 15031. Les broches 4 (masse châssis), 5 (masse signal), 6 (CAN-H) et 14 (CAN-L) véhiculent les données jusqu’à l’ECU. Ce dernier, via son microcontrôleur 16 ou 32 bits, pilote un transistor MOSFET canal N intégré au tableau de bord ou directement dans l’ECU selon les architectures, fermant ainsi le circuit vers la masse et illuminant le voyant. Une résistance de limitation de courant de 470 à 680 ohms protège la LED contre les surintensités.
Du filament tungstène aux diodes électroluminescentes : évolution des technologies
Les générations antérieures à 2000 utilisaient des ampoules miniatures de type T5 (W1,2W) ou T10 (W5W) à filament de tungstène sous atmosphère inerte. Ces composants, bien que fiables, présentaient une durée de vie limitée à 2 000 heures d’utilisation et une consommation énergétique supérieure. L’avènement des cadrans entièrement numériques a imposé la transition vers les LED haute luminosité, offrant une durée de vie supérieure à 50 000 heures et une réponse instantanée inférieure à 10 nanosecondes.
Les matériaux constitutifs modernes incluent des boîtiers PBT (polybutylène téréphtalate) résistant aux températures de 150 °C ambiantes dans le compartiment moteur, bien que le voyant lui-même soit situé dans l’habitacle. Les variantes de couleur sont strictement réglementées : l’orange/ambre reste la norme pour les défauts moteur non critiques, tandis que le rouge est réservé aux pannes graves (pression d’huile, surchauffe). Certaines marques premium intègrent désormais des matrices OLED permettant des animations graphiques détaillées au-delà du simple symbole moteur stylisé.
Les dialectiques lumineuses du dysfonctionnement
L’embrasement continu : symptôme d’anomalie émission ou capteur
Une illumination stable et permanente traduit généralement une défaillance affectant le système d’injection, l’allumage ou les émissions, sans risque immédiat de destruction mécanique. La cause première réside souvent dans la dégradation d’une sonde lambda (zirconium usé) ou la dérive du capteur de température d’air d’admission. Conséquence immédiate : l’ECU bascule en mode dégradé (limp home mode), enrichissant le mélange pour protéger le moteur, ce qui entraîne une surconsommation de carburant de 15 à 20 % et l’augmentation des émissions de CO. Le couple moteur peut être réduit de 30 % pour limiter les sollicitations thermiques.
Le clignotement cadencé : alerte de destruction catalytique imminente
Un clignotement régulier, souvent perçu comme un clignotement rapide (fréquence de 1 à 2 Hz), indique un défaut d’allumage catastrophique (rateau) ou une surchauffe du catalyseur. La cause physique implique l’envoi de mélange air/carburant non brûlé dans l’échappement, où il s’enflamme dans le pot catalytique, provoquant des températures internes dépassant 900 °C. Conséquence : la fonte du substrat céramique en cordiérite du catalyseur, entraînant un colmatage irréversible de la ligne d’échappement et une perte de puissance totale. Rouler plus de 50 km avec ce signal actif condamne généralement le catalyseur, représentant un coût de remplacement de 800 à 2 500 € selon les véhicules.
L’obscurité permanente ou l’éclipse intempestive : défaillance du circuit de commande
Un voyant qui refuse de s’allumer lors du positionnement du contact (phase de test des témoins) révèle une coupure dans la ligne de commande, une LED grillée par surtension (souvent suite à un démarrage assisté avec inversion de polarité), ou une défaillance de l’ECU lui-même. Symétriquement, une extinction soudaine pendant la conduite alors qu’un défaut persiste suggère une interruption de la communication sur le bus CAN. Conséquence : le conducteur perd toute information visuelle sur l’état du moteur, risquant de poursuivre la conduite avec une anomalie critique non détectée, pouvant aboutir à un grippage moteur par manque d’huile ou surchauffe.
Protocole d’autodiagnostic sans démontage

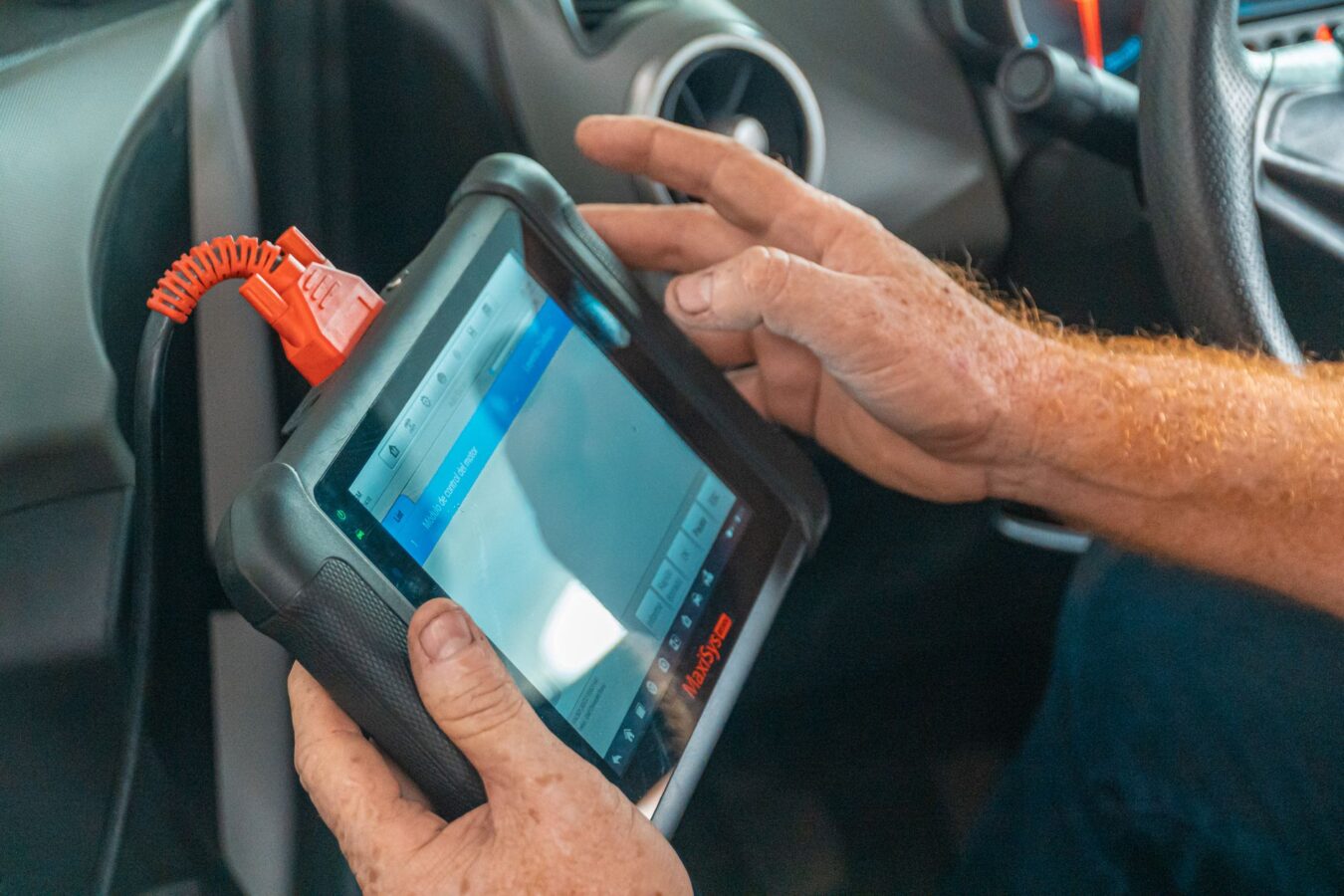

L’investigation du voyant moteur nécessite un outil de diagnostic compatible OBD-II, disponible sous forme de scanner autonome (50 à 150 €) ou d’application smartphone couplée à une interface Bluetooth (15 à 40 €). La procédure standardise commence par le branchement sur la prise diagnostic 16 broches, située à proximité du volant. Après mise du contact sans démarrer le moteur, l’outil établit la connexion via le protocole ISO 9141-2, ISO 14230 (KWP2000) ou ISO 15765-4 (CAN) selon l’année du véhicule.
L’étape cruciale consiste à lire les codes défaut actuels (pending codes et confirmed codes) et les données figées (freeze frame data) indiquant la vitesse, la température et le régime moteur au moment de l’apparition du défaut. Un code P0171 (mélange trop pauvre) combiné à une température de liquide de refroidissement de 85 °C orientera vers une fuite d’air post-débitmètre plutôt qu’une défaillance de sonde froide. Après réparation, l’effacement des codes (clear DTCs) doit être suivi d’un cycle de conduite de 20 à 50 km incluant des phases d’accélération et de décélération pour permettre à l’ECU de valider la réparation et éteindre définitivement le voyant.
Stratégies d’intervention selon la gravité
L’intervention sur le voyant moteur lui-même (et non sur la cause du défaut) ne se justifie qu’en cas de défaillance du composant lumineux ou du circuit de commande. Si la LED est grillée sur un combiné moderne, la réparation implique le dessoudage de la diode CMS et le remplacement par une pièce équivalente de même tension directe (2,0 à 3,3 V) et même angle de radiation (120°). Cette opération demande un fer à souder à pointe fine (0,8 mm), de la soudure sans plomb et une loupe binoculaire pour éviter les courts-circuits entre les pistes voisines espacées de 0,5 mm.
Quand le voyant indique un défaut réel, l’intervention doit cibler la cause racine. Un simple effacement du défaut sans réparation ne fera que provoquer le retour immédiat du témoin au bout de quelques kilomètres. Si le voyant clignote, l’immobilisation immédiate du véhicule est impérative pour éviter la destruction du catalyseur. Pour un défaut fixe concernant un capteur d’oxygène, le remplacement de la sonde (coût 80 à 300 €) résoudra l’anomalie. Dans les cas où le combiné entier est défectueux (court-circuit sur le circuit imprimé), le remplacement du bloc instrument cluster s’impose, nécessitant souvent une reprogrammation de l’odomètre et des paramètres de configuration via un outil de diagnostic constructeur spécifique.
| Type d’intervention | Fourniture (€) | Main-d’œuvre (€) | Total TTC (€) |
|---|---|---|---|
| Diagnostic OBD complet chez un professionnel | 0 | 40 – 80 | 40 – 80 |
| Remplacement d’une sonde lambda (simplicité moyenne) | 60 – 150 | 50 – 100 | 110 – 250 |
| Nettoyage/remplacement vanne EGR | 120 – 400 | 100 – 200 | 220 – 600 |
| Remplacement catalyseur (défaillance liée au voyant clignotant ignoré) | 400 – 1 800 | 150 – 400 | 550 – 2 200 |
| Réparation combiné (soudure LED) | 5 – 20 | 80 – 150 | 85 – 170 |
| Remplacement combiné instrument cluster complet | 300 – 1 200 | 100 – 250 | 400 – 1 450 |
Clarifications sur les comportements paradoxaux du témoin
La conduite avec témoin orangé constamment allumé représente-t-elle un risque immédiat ?
La présence d’un voyant fixe autorise généralement la poursuite du trajet vers un garage, sous réserve de vigilance accrue sur la température moteur et les bruits mécaniques. Cependant, la durée maximale tolérable avant diagnostic ne doit pas excéder 100 à 200 km. Au-delà, le risque concerne principalement l’encrassement accéléré des bougies d’allumage, l’usure prématurée du catalyseur par empoisonnement aux hydrocarbures imbrûlés, et la dégradation éventuelle du turbocompresseur si le défaut implique une suralimentation anormale. Le mode dégradé activé par l’ECU limite la vitesse à 80-100 km/h et interdit les régimes élevés pour préserver l’intégrité mécanique.
La déconnexion temporaire de la batterie annule-t-elle véritablement l’anomalie ?
Débrancher la borne négative de la batterie pendant 15 minutes efface effectivement la mémoire volatile de l’ECU et éteint le voyant, mais cette action constitue une impasse diagnostique. Si la cause physique persiste (fuite de vide, injecteur encrassé), le témoin se réilluminera après 3 à 10 cycles de conduite une fois que l’ECU aura réalisé les tests de rationalité des capteurs. Par ailleurs, cette manipulation entraîne la perte des paramètres d’apprentissage de l’automatique de boîte, des réglages radio et des positions des vitres électriques, nécessitant des procédures de réinitialisation parfois complexes.
Pourquoi l’illumination survient-elle systématiquement après chaque ravitaillement en carburant ?
Cette corrélation temporelle pointe vers un défaut du système de récupération des vapeurs d’essence (EVAP). Lors du remplissage du réservoir, des vapeurs d’hydrocarbures sont normalement aspirées vers un canister rempli de charbon actif, puis purgees vers l’admission moteur via une électrovanne de purge. Une anomalie sur cette vanne (colmatage, circuit électrique coupé) ou une fuite sur les conduites souples entre le réservoir et le canister provoque une détection de fuite par le capteur de pression du réservoir. L’ECU allume alors le voyant moteur avec un code P0440 (système EVAP) ou P0455 (grosse fuite détectée). La vérification visuelle des durites caoutchouc sous le véhicule, souvent fissurées par l’ozone après 8 ans d’exposition, permet fréquemment d’identifier la cause sans outil de diagnostic.
Le voyant moteur transcende son apparente simplicité lumineuse pour incarner la vigilance électronique permanente sur l’état sanitaire du groupe propulseur. Sa compréhension fine, distinction entre clignotement critique et illumination stable, permet d’éviter les surcoûts mécaniques majeurs tout en assurant la conformité environnementale du véhicule. L’investissement dans un outil de diagnostic basique et l’interprétation méthodique des codes défaut transforment ce témoin redouté en indicateur préventif efficace, garant de la longévité du moteur et de la tranquillité du conducteur.
