La sentinelle de la suralimentation : régulation et protection
La wastegate constitue le seul organe de sécurité capable de contrôler la violence thermique et mécanique d’un turbocompresseur. Intégrée au collecteur d’échappement ou fixée sur le carter turbine, cette vanne de décharge modulaire dévie une partie des gaz brûlés pour limiter la vitesse de rotation du compresseur. Sur un moteur essence moderne, la pression de suralimentation avoisine généralement 0,9 à 1,4 bar relatif, tandis que les diesels common-rail se contentent souvent de 0,8 à 1,1 bar. Sans cette régulation, la turbine atteindrait 200 000 tr/min en quelques secondes, provoquant une surpression fatale pour les pistons et les soupapes.
Le fonctionnement repose sur un équilibre permanent entre la force des gaz d’échappement et la résistance d’un ressort calibré. Lorsque la pression d’admission mesurée par le capteur de suralimentation atteint la consigne mappée dans le calculateur moteur — typiquement entre 1 800 et 2 200 mbar absolus — l’actuateur pneumatique ou électrique soulève la valve. Une portion du flux d’échappement contourne alors la turbine pour s’évacuer directement dans la ligne d’échappement, réduisant instantanément la vitesse de rotation du groupe compresseur-turbine. Ce cycle s’opère en moins de 50 millisecondes sur les systèmes électroniques modernes.

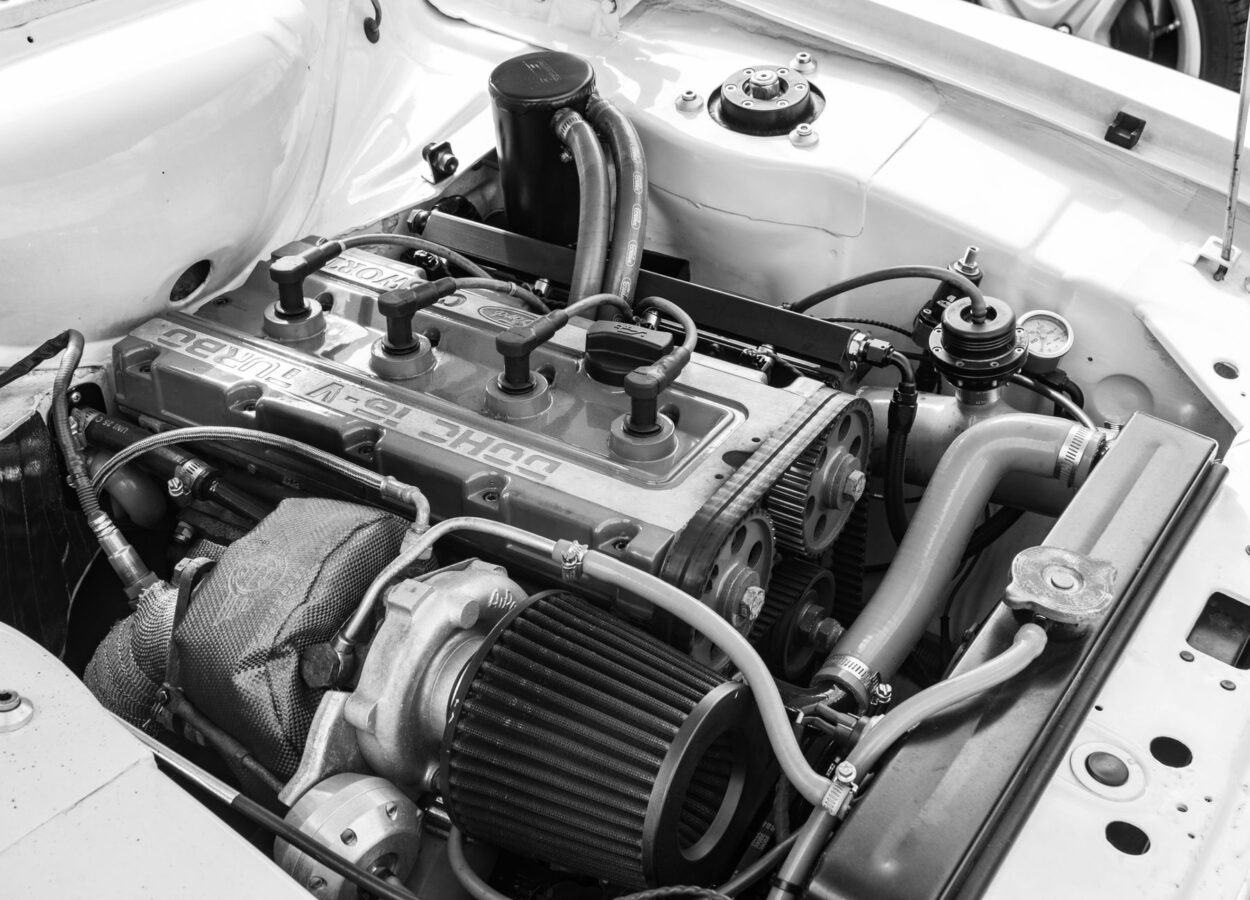

Anatomie d’une vanne sous pression
La construction d’une wastegate mécanique révèle une ingénierie soumise à des contraintes extrêmes. Le corps principal, moulé en fonte nodulaire GGG40 ou en acier inoxydable 1.4841 pour les versions haute température, supporte des pointes à 850°C en amont de la turbine. À l’intérieur, la valve proprement dite — souvent en alliage Inconel 718 ou en acier Z40C13 trempé — présente un profil conique ou plan assurant l’étanchéité contre un siège usiné avec une tolérance de quelques centièmes de millimètre.
La tige de commande, d’un diamètre compris entre 6 et 10 mm selon les cylindrées, traverse le corps via une bague de guidage parfois refroidie par circulation d’huile moteur sur les turbos à haut rendement. Cette tige articule avec un levier de renvoi en acier forgé, lui-même actionné par la tige de poussée de l’actuateur. L’actuateur pneumatique se compose d’un boîtier métallique ou thermoplastique renforcé, d’une membrane en élastomère fluoré (FKM) ou silicone capable de résister à 150°C, et d’un ressort de compression précontraint. La précontrainte initiale, réglable par écrou de pression ou tige filetée, détermine la pression d’ouverture avec une précision de ±0,05 bar.
Sur les architectures électroniques récentes, un capteur de position à effet Hall remplace la simple membrane, tandis qu’un moteur électrique pas à pas assure le positionnement de la valve avec une résolution inférieure au millimètre. Ce système permet une modulation continue de la pression de suralimentation, indépendamment de la pression d’échappement.
Des matériaux réfractaires aux commandes électroniques
L’évolution des normes d’émissions a transformé la wastegate d’un simple clapet mécanique en un actionneur électromécanique sophistiqué. Les modèles actuels intègrent des capteurs de température à thermocouple et des électrovannes de régulation proportionnelle (souvent référencées N75 sur les architectures groupe VAG ou équivalentes constructeurs). Ces solénoïdes modulent la dépression appliquée sur l’actuateur entre 0 et -0,8 bar avec une fréquence de hachage de 30 à 50 Hz.
Les variantes externes, montées sur les préparations sportives ou les moteurs à très haut rendement, utilisent des corps usinés dans la masse en aluminium 7075-T6 ou inox 316L, avec des valves de 38 à 60 mm de diamètre capables d’évacuer plus de 200 grammes de gaz par seconde. Leur réglage s’effectue par échange de ressorts de différents diamètres fil (généralement 1,2 à 2 mm) et longueurs libres, offrant des plages de réglage de 0,3 à 2,5 bar.
La technologie twin-scroll impose des wastegates à actionnement asymétrique, où deux volets distincts gèrent séparément les flux provenant des cylindres à échappement alterné, optimisant le rendement de la turbine à bas régime tout en limitant la surpression à haut régime.
Quand la soupape trahit : symptômes et mécanismes de défaillance
À-coups brutaux et surpression anarchique
Une fissuration de la membrane de l’actuateur ou une usure du siège de valve provoque une fuite de gaz d’échappement permanente. La cause réside généralement dans la fatigue thermique du caoutchouc fluoré après 120 000 à 150 000 kilomètres, ou dans un calaminage excessif dû à des arrêts moteur à chaud répétés sans phase de refroidissement. Conséquence immédiate : la pression de suralimentation oscille entre 0,4 et 0,9 bar de manière aléatoire, créant des à-coups de couple perceptibles dès 2 000 tr/min. Le calculateur détecte l’écart de consigne et peut enregistrer les codes défaut P0243 (actuateur wastegate A) ou P0299 (suralimentation insuffisante), déclenchant le témoin de contrôle moteur.
Mode dégradé systématique et perte de puissance
Le dysfonctionnement de l’électrovanne de commande (encrassage par les vapeurs d’huile du reniflard, ou bobine ouverte) empêche la modulation de la dépression. Cause technique : l’obturateur interne de la vanne reste bloqué en position ouverte ou fermée, appliquant une dépression maximale ou nulle sur l’actuateur. Conséquence fonctionnelle : le calculateur passe en mode dégradé (limp mode), limitant la charge moteur à 30 % et la vitesse à 3 000 tr/min pour prévenir une surpression catastrophique. La consommation de carburant augmente de 15 à 20 %, avec une richesse excessive détectée par la sonde lambda en amont du catalyseur.
Overboost destructeur et températures critiques
Un blocage de la tige de commande par dépôt de suie cristallisée (soufre et particules issues du carburant) ou une rupture du levier d’articulation empêchent l’ouverture de la valve. Causé par un entretien irrégulier des injections ou l’utilisation d’huile moteur inadaptée (viscosité insuffisante permettant les passages vers l’échappement), ce phénomène provoque une surpression dépassant 1,8 bar sur des moteurs conçus pour 1,2 bar. Conséquence mécanique : les températures de combustion atteignent 1 100°C, dépassant la limite élastique des segments de piston (généralement 280°C pour la tête de piston en aluminium). Risque de coussinet de bielle tourné, de fissuration de la culasse ou de détérioration du turbocompresseur lui-même par excès de vitesse.
Diagnostic méthodique et vérifications physiques
L’expertise d’une wastegate défaillante combine observation électronique et tests manuels. Commencez par une lecture des codes défauts via un outil de diagnostic compatible EOBD, en recherchant spécifiquement les plages P0234 (overboost condition), P0245 à P0249 (circuits des solénoïdes de wastegate) et P2563 (position de la wastegate hors plage).
Procédez ensuite au test mécanique. À froid et moteur arrêté, déconnectez la tringle de l’actuateur et actionnez manuellement la valve avec une pince multiprise protégée. Le mouvement doit être fluide sur toute la course de 8 à 12 mm, sans point dur ni jeu radial excessif supérieur à 0,5 mm. Vérifiez l’étanchéité de l’actuateur à l’aide d’une pompe à dépression manuelle : appliquée sur l’orifice de commande, elle doit maintenir -0,5 bar pendant trente secondes sans chute significative. Une fuite audible ou une dépression qui s’effondre en moins de dix secondes confirme la rupture de la membrane interne.
Sur véhicule, connectez un manomètre de suralimentation en parallèle du capteur MAP. Accélérez en pleine charge sur la troisième vitesse : la pression doit croître linéairement jusqu’à la consigne constructeur (inscrite souvent sur la plaque sous le capot, par exemple 1 250 mbar) puis se stabiliser avec une tolérance de ±50 mbar. Une montée en dents de scie ou un dépassement de 200 mbar au-dessus de la consigne révèle un dysfonctionnement de la régulation.
Intervention : entre réparation ciblée et remplacement global
La décision d’intervention dépend de l’intégrité du siège de valve et du corps. Si la valve présente une gorge d’usure supérieure à 0,3 mm de profondeur ou si le corps est fissuré par dilatation thermique, le remplacement du turbocompresseur complet s’impose. Dans le cas contraire, la réparation reste envisageable.
Pour déposer l’actuateur, commencez par débrancher la batterie (risque de court-circuit sur les borniers d’électrovanne). Déposez la conduite de dépression et dévissez les deux ou trois écrous de fixation sur le support du carter turbine. Le couple de serrage à l’origine se situe entre 9 et 12 Nm ; utilisez une clé dynamométrique pour le remontage afin d’éviter l’arrachement des inserts filetés dans l’aluminium du carter. Si la tige de commande est calaminée, utilisez un décalaminant chimique sans démonter le turbo, ou procédez à un nettoyage manuel au décapeur thermique en protégeant les joints d’huile avec des chiffons imbibés d’eau.
Le réglage de la précontrainte s’effectue par rotation de la tige filetée reliant l’actuateur au levier de commande. Chaque tour complet modifie la pression d’ouverture d’environ 0,05 à 0,08 bar. Utilisez une clé de 10 mm et bloquez le contre-écrou au couple de 5 Nm après réglage. Sur les versions électroniques, aucun réglage mécanique n’est possible ; il faut recourir à la reprogrammation des paramètres de position de consigne via l’outil de diagnostic constructeur.
Investissements et solutions budgétaires
| Type d’intervention | Pièces et fournitures | Main d’œuvre | Total estimé |
|---|---|---|---|
| Kit membrane d’actuateur uniquement | 35 € à 85 € | 1,5 h à 2 h (75 € à 150 €) | 110 € à 235 € |
| Actuateur complet neuf (origine) | 180 € à 450 € | 1,5 h à 2,5 h (90 € à 200 €) | 270 € à 650 € |
| Nettoyage/refonte wastegate sur turbo déposé | 60 € à 120 € (consommables) | 3 h à 4 h (180 € à 320 €) | 240 € à 440 € |
| Turbocompresseur avec wastegate intégrée (origine constructeur) | 850 € à 2 400 € | 6 h à 10 h (450 € à 900 €) | 1 300 € à 3 300 € |
| Turbo échange standard (pièce reconditionnée) | 400 € à 900 € | 6 h à 8 h (450 € à 720 €) | 850 € à 1 620 € |
Questions techniques fréquentes
Peut-on rouler temporairement avec une wastegate défectueuse ?
La conduite dépend entièrement du mode de défaillance. Si la valve reste bloquée ouverte ou si l’actuateur fuit, le véhicule présente une sous-puissance notable mais reste utilisable en évitant les dépassements et les côtes raides. Maintenez le régime moteur sous 3 000 tr/min et surveillez la température d’eau. En revanche, une wastegate bloquée fermée impose l’immobilisation immédiate. La moindre accélération franche provoque un overboost dépassant 1,5 bar sur des moteurs d’origine, avec risque immédiat de casse moteur (piston percé, bielle tordue). Dans ce cas, débranchez la fiche de l’électrovanne de commande pour forcer le mode dégradé et rejoindre l’atelier à vitesse réduite.
Pourquoi ma puissance chute précisément à 3 000 tr/min ?
Ce phénomène caractéristique correspond généralement à la pression de consigne du turbo intermédiaire (souvent 0,6 bar vers 2 800-3 200 tr/min selon les cartographies). Si la wastegate s’ouvre prématurément en raison d’un ressort fatigué ou d’une fuite de la membrane, le calculateur détecte une impossibilité d’atteindre la pression cible au-delà de ce régime. Il limite alors l’injection pour respecter les lois anti-pollution, créant une sensation de mur invisible. Vérifiez la tension du ressort de l’actuateur (longueur libre spécifiée par le constructeur, généralement 35 mm ±1 mm) et contrôlez l’absence de fuite à la tringle de commande en pulvérisant un détecteur de fuite sur le siège de valve à chaud.
La suppression de la wastegate (wastegate delete) est-elle viable pour la compétition ?
Cette modification, consistant à souder la valve en position fermée et à contrôler la pression uniquement par vanne de décharge externe ou par gestion électronique de la vanne EGR modifiée, présente des risques majeurs. Mécaniquement, elle supprime la sécurité mécanique de secours ; une défaillance logicielle provoque une destruction instantanée du moteur. Légalement, elle invalide l’homologation route et expose à un refus de prise en charge assurance en cas de sinistre. Sur le plan technique, elle nécessite un renforcement complet du moteur (pistons forgés, bielles renforcées, culasse étudiée) et une cartographie spécifique coûtant 2 000 à 4 000 €. Pour une utilisation circuit exclusive sur véhicule dédié, avec contrôle data-logger permanent de la pression et température d’échappement, elle reste marginalement envisageable mais exige une maintenance renforcée tous les 5 000 kilomètres.
La wastegate illustre parfaitement la dichotomie de l’ingénierie automobile moderne : une pièce mécanique aux apparences rudimentaires, soumise à des contraintes thermiques et cinématiques extrêmes, dont la défaillance peut condamner l’ensemble du groupe propulseur. Son entretien préventif, par le contrôle régulier de l’étanchéité de l’actuateur et le nettoyage périodique des conduits de dépression, évite les dégâts coûteux. Face aux symptômes d’hésitation ou de perte de puissance, une intervention rapide préserve la longévité du turbocompresseur et garantit l’efficacité énergétique du moteur sur la durée.
