Le capteur PMH fait partie de ces pièces que l’on ne remarque jamais… jusqu’au jour où la voiture refuse de démarrer. Derrière ce sigle qui signifie « point mort haut » se cache un capteur de position du vilebrequin, un élément décisif pour le calculateur moteur : c’est lui qui indique à l’électronique de bord où se trouve chaque piston, à quel régime tourne le moteur et quand déclencher l’injection et l’allumage. Sans un signal PMH fiable, un moteur moderne ne peut tout simplement pas fonctionner.
Petit et exposé à la chaleur, le capteur PMH vieillit silencieusement, puis lâche parfois sans prévenir. Les symptômes sont spectaculaires : démarrage impossible, moteur qui cale à chaud, pertes de puissance soudaines, voyant moteur allumé. Dans cet article, nous allons détailler le rôle du capteur PMH, son fonctionnement (technologie inductive ou à effet Hall), son anatomie, les signes qui annoncent sa défaillance, la manière dont un mécanicien le diagnostique, ainsi que le coût de son remplacement.
Rôle du capteur PMH

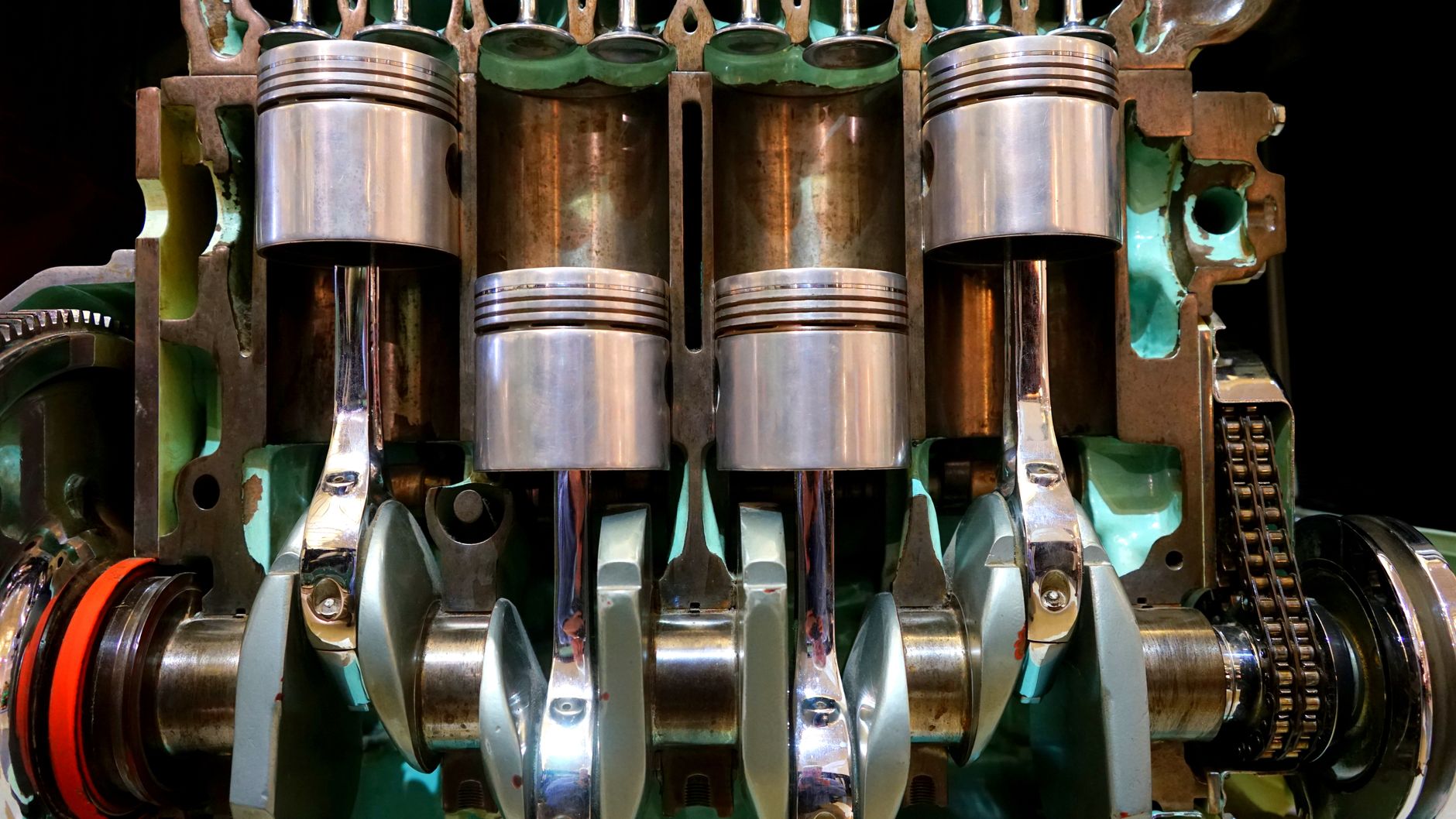

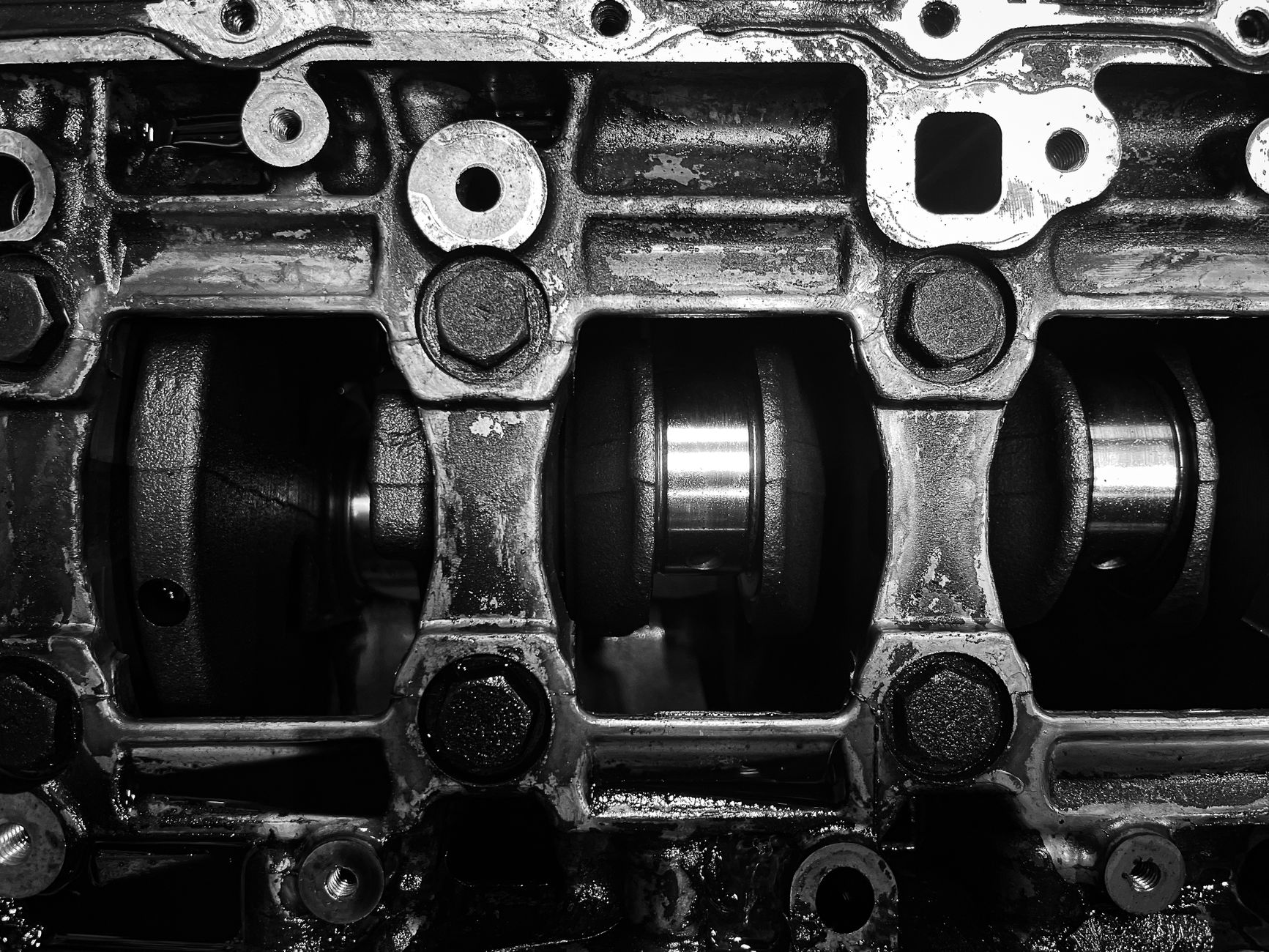

Le rôle du capteur PMH est simple à formuler : il renseigne en permanence le calculateur moteur sur la position angulaire du vilebrequin et sur le régime de rotation du moteur. Concrètement, il détecte le passage du point mort haut des pistons, c’est-à-dire l’instant précis où un piston atteint le sommet de sa course. Cette information constitue la référence temporelle de tout le cycle moteur.

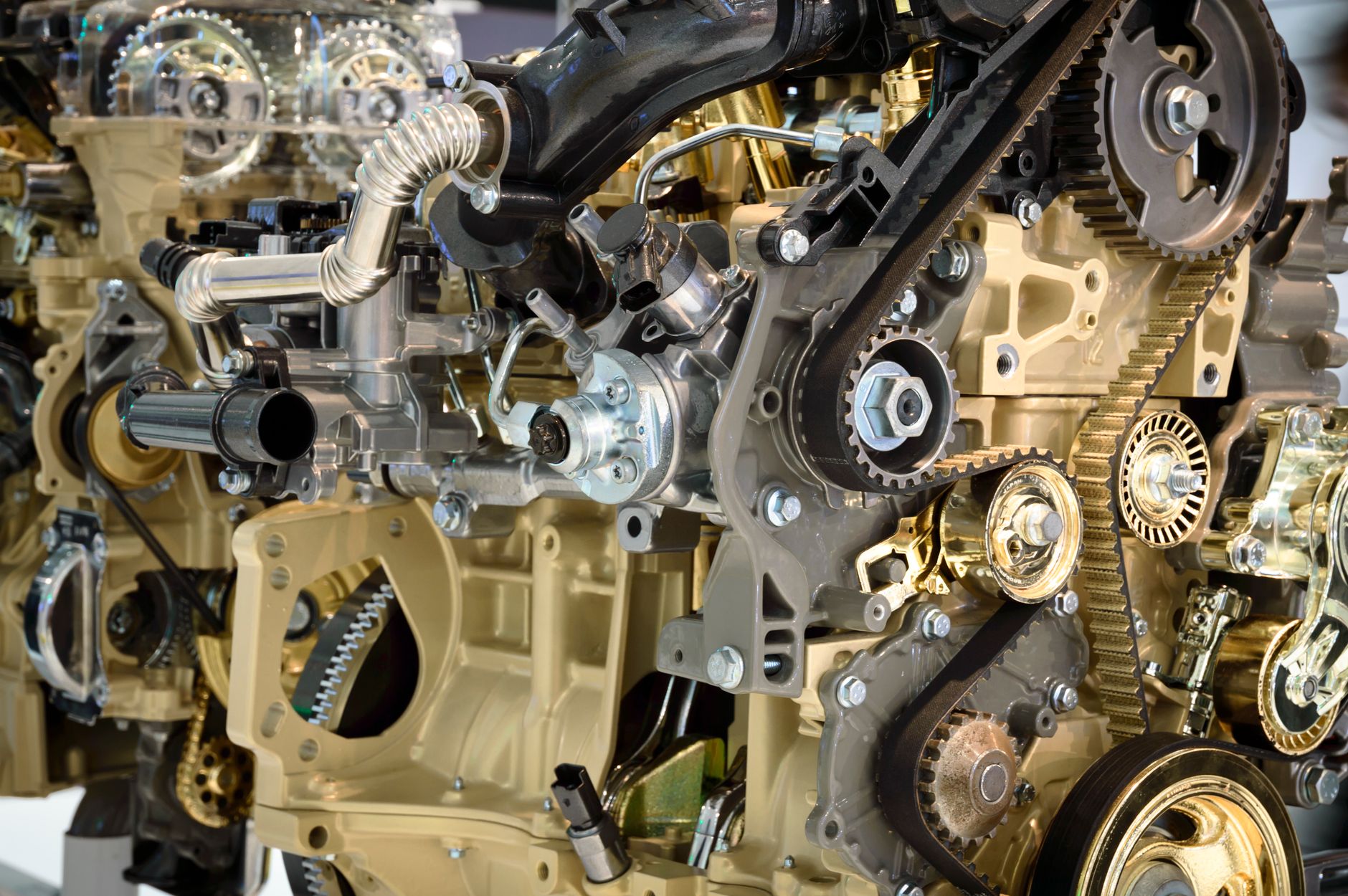

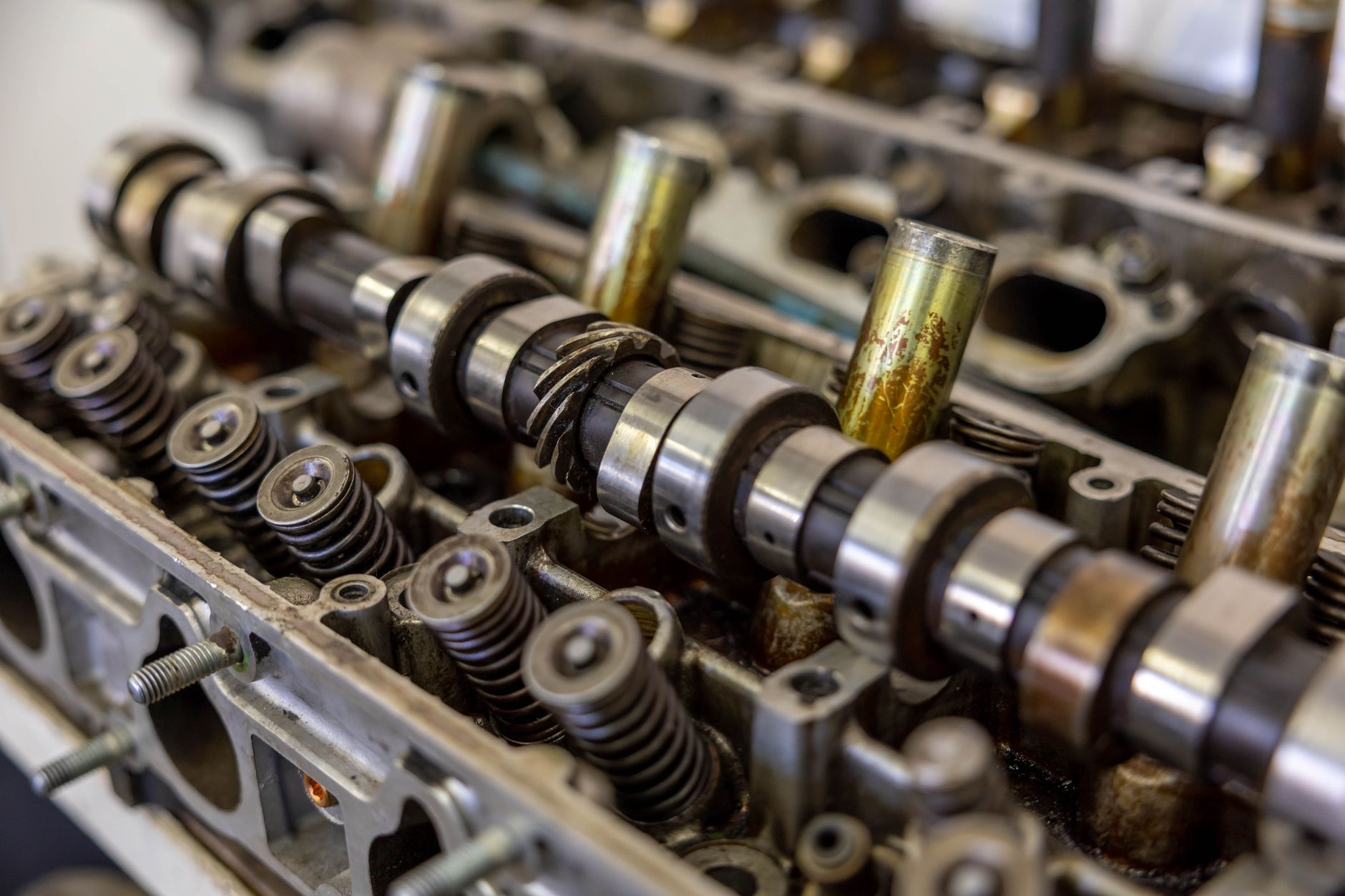

Le calculateur utilise ce signal pour orchestrer plusieurs fonctions vitales. Sur un moteur essence, il détermine le moment exact de l’étincelle aux bougies ; sur un moteur diesel, il pilote l’instant d’injection dans chaque cylindre. Il s’en sert également pour calculer la vitesse de rotation du moteur (le régime affiché au compte-tours) et pour synchroniser l’injection avec l’ouverture des soupapes, en complément du capteur de position de l’arbre à cames.
Physiquement, le capteur PMH est monté sur le bloc moteur, face au volant moteur ou à une roue dentée solidaire du vilebrequin. Il travaille sans contact : un entrefer de quelques dixièmes de millimètre le sépare de sa cible. Cette absence de contact mécanique explique sa longévité remarquable… mais aussi le fait qu’on ne l’inspecte presque jamais avant la panne.
Fonctionnement détaillé
Le principe de fonctionnement du capteur PMH repose sur la détection d’une roue phonique (ou cible dentée) fixée sur le volant moteur. Cette roue comporte typiquement 60 dents moins 2 — c’est-à-dire 58 dents réparties sur la circonférence, avec un « trou » de deux dents manquantes. Chaque passage d’une dent devant le capteur génère une impulsion électrique ; le passage du repère des deux dents manquantes constitue, lui, une signature unique que le calculateur interprète comme la position de référence (le point mort haut du cylindre n° 1).
En comptant les impulsions entre deux passages du repère, le calculateur connaît la position du vilebrequin au degré près et déduit le régime moteur en mesurant la fréquence des impulsions. Plus le moteur tourne vite, plus les impulsions sont rapprochées. La précision requise est extrême : à 6 000 tr/min, une erreur de quelques degrés d’angle de vilebrequin suffirait à décaler dangereusement l’allumage.
Capteur PMH inductif (magnétique)
Le capteur inductif, le plus ancien et encore très répandu, est un véritable petit générateur électrique. Il contient un aimant permanent entouré d’un bobinage de fil de cuivre. Lorsque les dents métalliques de la roue phonique passent devant lui, elles perturbent le champ magnétique et induisent une tension alternative dans le bobinage. Le signal produit est sinusoïdal, dont l’amplitude et la fréquence augmentent avec le régime moteur.
Son principal avantage est la simplicité : il n’a besoin d’aucune alimentation externe et ne comporte que deux fils. En contrepartie, son signal est faible à bas régime — notamment pendant la phase de démarrage, quand le démarreur entraîne le moteur à quelques centaines de tours par minute seulement. Un entrefer trop grand ou une cible encrassée peuvent alors rendre le signal illisible, avec un démarrage impossible à la clé.
Capteur PMH à effet Hall
Le capteur à effet Hall, plus moderne, fonctionne sur un tout autre principe, décrit en détail sur la page Wikipédia consacrée à l’effet Hall. Il intègre une puce électronique qui détecte les variations de champ magnétique et produit un signal carré net, d’amplitude constante quel que soit le régime. Il nécessite en revanche une alimentation (généralement 5 V fournie par le calculateur) et comporte trois fils : alimentation, masse et signal.
Sa précision à bas régime en fait le choix dominant sur les motorisations récentes. Il permet en outre de détecter le sens de rotation du vilebrequin sur certaines versions évoluées, une information utile pour les systèmes start & stop.
Anatomie et composants
Malgré sa taille modeste — à peine quelques centimètres —, le capteur PMH concentre plusieurs éléments dans un boîtier unique, moulé dans une résine thermodurcissable capable de résister aux températures du compartiment moteur (généralement entre −40 °C et +150 °C) et aux projections d’huile.
Le tableau ci-dessous détaille les composants internes d’un capteur PMH typique et la fonction de chacun :
| Composant | Fonction |
|---|---|
| Aimant permanent (version inductive) | Crée le champ magnétique de base perturbé par le passage des dents de la roue phonique. |
| Bobinage de cuivre (version inductive) | Convertit les variations du champ magnétique en signal électrique sinusoïdal. |
| Cellule à effet Hall (version Hall) | Détecte les variations de champ et délivre un signal carré précis, même à bas régime. |
| Corps en résine moulée | Protège l’électronique de la chaleur, de l’huile et des vibrations ; définit la forme de fixation. |
| Connecteur électrique | Assure la liaison avec le faisceau moteur : 2 broches (inductif) ou 3 broches (Hall). |
| Bride ou patte de fixation | Maintient le capteur à distance précise de la roue phonique (l’entrefer) via une ou deux vis. |
| Joint torique | Assure l’étanchéité au point de montage sur le carter ou le bloc moteur. |
On distingue essentiellement deux variantes de montage : le capteur face au volant moteur, logé dans le carter d’embrayage, et le capteur sur poulie de vilebrequin, placé à l’avant du moteur face à une roue dentée solidaire de la poulie damper. Dans les deux cas, la roue phonique comporte la fameuse signature des « 60 moins 2 » dents, qui sert de repère absolu au calculateur.
Symptômes de panne et diagnostic
Un capteur PMH défaillant produit des symptômes caractéristiques, souvent brutaux. Le plus connu : le moteur ne démarre plus du tout. Sans signal de position du vilebrequin, le calculateur refuse d’injecter et d’allumer : le démarreur tourne dans le vide, mais le moteur ne « prend » jamais. Autre scénario fréquent : le moteur cale à chaud puis redémarre une fois refroidi, cycle qui se répète jusqu’à la panne définitive — la chaleur dilate les composants et coupe le signal de manière intermittente.
D’autres signes doivent alerter : des ratés d’allumage et des à-coups à l’accélération, une perte de puissance soudaine, un régime moteur instable au ralenti, le voyant moteur allumé au tableau de bord, voire un mode dégradé (puissance limitée) déclenché par le calculateur. Sur les véhicules équipés d’un système start & stop, des dysfonctionnements répétés du redémarrage automatique peuvent également trahir un signal PMH faiblard.
Le tableau suivant résume les symptômes, leurs causes probables et la conduite à tenir :
| Symptôme | Cause probable | Conduite à tenir |
|---|---|---|
| Le moteur ne démarre pas (démarreur tourne) | Capteur PMH hors service, faisceau coupé ou connecteur oxydé | Lecture des codes défaut, contrôle du signal au multimètre ou à l’oscilloscope |
| Calages répétés à chaud, redémarrage à froid | Capteur qui coupe sous l’effet de la chaleur (dérive thermique) | Remplacement du capteur recommandé, panne vouée à s’aggraver |
| Ratés, à-coups, perte de puissance | Signal PMH intermittent, entrefer déréglé, roue phonique encrassée ou endommagée | Vérifier la fixation, l’entrefer et l’état de la cible avant de remplacer |
| Voyant moteur allumé, mode dégradé | Codes défaut P0335 à P0338 (circuit du capteur de position du vilebrequin) | Diagnostic électronique puis contrôle du capteur et de son câblage |
| Compte-tours qui s’affole ou reste à zéro | Signal de régime erratique transmis au calculateur | Même démarche : contrôler le capteur, le connecteur et le faisceau |
Le diagnostic commence toujours par la lecture des codes défaut à la valise : les codes P0335 (dysfonctionnement du circuit), P0336 (plage/performance), P0337 (signal faible) et P0338 (signal élevé) pointent directement vers le capteur de position du vilebrequin. Le mécanicien contrôle ensuite le connecteur (oxydation, broches tordues), la continuité du faisceau, puis le capteur lui-même : sur un modèle inductif, la mesure de la résistance du bobinage (généralement de l’ordre de quelques centaines d’ohms) révèle un bobinage coupé ou en court-circuit ; sur un modèle Hall, on vérifie la présence du 5 V d’alimentation et la propreté du signal carré à l’oscilloscope pendant que le démarreur tourne. Si le signal est absent ou déformé alors que l’alimentation et le câblage sont sains, le capteur est à remplacer.
Entretien et durée de vie
Bonne nouvelle : le capteur PMH ne nécessite aucun entretien programmé. Il n’a ni pièce d’usure mécanique (pas de contact avec la cible), ni périodicité de remplacement inscrite au carnet d’entretien. Sa durée de vie est généralement très longue — on compte couramment plus de 150 000 à 200 000 kilomètres sans le moindre souci, et beaucoup de capteurs d’origine accompagnent le véhicule jusqu’à la casse.
Les facteurs qui abrègent sa vie sont connus : la chaleur prolongée (proximité de l’échappement ou du turbo), les vibrations, les projections d’huile (un joint de carter qui fuit peut noyer le capteur), et les agressions du faisceau électrique (connecteur oxydé, câble frottant contre une arête). Quelques gestes simples prolongent sa durée de vie : lors d’une intervention à proximité, vérifier que le connecteur est bien clipsé et propre ; ne jamais forcer sur le câble lors d’un démontage ; et, en cas de fuite d’huile au niveau du carter, la traiter sans attendre plutôt que de laisser le capteur baigner dans l’huile.
Enfin, un conseil de bon sens : un capteur PMH qui commence à couper à chaud ne se répare pas durablement. C’est une pièce d’usure électronique dont le remplacement, dès les premiers calages suspects, évite la panne sèche au pire moment.
Coût de remplacement
Le capteur PMH est une pièce peu coûteuse au regard du service qu’il rend. La pièce seule se négocie généralement entre 20 et 80 € selon la marque (équipementier d’origine ou adaptable) et la technologie (un capteur Hall coûte un peu plus cher qu’un inductif). La main-d’œuvre reste modeste : l’opération prend généralement entre 30 minutes et 1 heure, le capteur étant accessible sans démontage lourd sur la plupart des motorisations.
Au total, il faut compter entre 80 et 250 €, pièce et main-d’œuvre incluses, pour un remplacement en atelier. La fourchette grimpe sur les véhicules haut de gamme ou lorsque le capteur est logé dans une zone difficile d’accès (carter d’embrayage à ouvrir, par exemple), où la main-d’œuvre peut doubler. À l’inverse, sur les motorisations les plus courantes, c’est l’une des réparations les moins onéreuses du compartiment moteur : beaucoup de « moteurs morts » immobilisés pour un capteur PMH à quelques dizaines d’euros repartent en moins d’une heure.
Questions fréquentes
Peut-on rouler avec un capteur PMH défectueux ?
Non, ou seulement par intermittence. Un signal PMH absent ou erratique provoque des calages, des ratés et des pertes de puissance imprévisibles, avec un risque réel d’immobilisation en pleine circulation. Dès les premiers symptômes, faites diagnostiquer le véhicule : rouler ainsi, c’est s’exposer à la panne sèche.
Pourquoi ma voiture ne démarre plus alors que le démarreur tourne ?
C’est le symptôme classique d’un capteur PMH hors service : le démarreur entraîne le moteur, mais le calculateur, privé de l’information de position du vilebrequin, n’ordonne ni injection ni allumage. Avant de conclure, un mécanicien vérifiera aussi l’alimentation en carburant et l’allumage, car d’autres pannes produisent un tableau similaire.
Quelle est la différence entre un capteur PMH et un capteur d’arbre à cames ?
Les deux informent le calculateur, mais à des niveaux différents : le capteur PMH donne la position du vilebrequin (le « quand » du cycle moteur, cylindre par cylindre), tandis que le capteur d’arbre à cames identifie la phase du cycle (admission, compression, explosion, échappement). Le calculateur croise les deux signaux pour une synchronisation parfaite.
Combien de temps dure un capteur PMH ?
Il n’a pas de périodicité de remplacement : sa durée de vie dépasse généralement 150 000 à 200 000 kilomètres. La chaleur excessive, les vibrations, les projections d’huile et un faisceau abîmé sont les principales causes de défaillance prématurée.
Un capteur PMH se nettoie-t-il ?
On peut essuyer la limaille métallique parfois collée à son extrémité magnétique, mais cela ne résout durablement ni un bobinage coupé ni une dérive thermique. Si le diagnostic confirme la défaillance, le remplacement est la seule réparation fiable — d’autant que la pièce coûte peu cher.
Le capteur PMH est-il le même sur essence et diesel ?
Le principe est identique sur les deux types de motorisation : détecter la position du vilebrequin et le régime moteur. En revanche, la pièce elle-même (forme, connecteur, technologie) est spécifique à chaque moteur : il faut toujours commander la référence exacte correspondant au véhicule.
