Manœuvrer dans un parking avec un volant qui tourne presque du bout des doigts, voilà ce que permet la pompe de direction assistée. Sur les voitures à assistance hydraulique, encore très nombreuses dans le parc roulant, cette pompe est la source de pression de tout le système : elle aspire le liquide de direction dans son réservoir, le met sous pression et l’envoie vers la crémaillère ou le boîtier de direction. Sans elle, la direction reste mécaniquement fonctionnelle, mais l’effort au volant devient considérable, surtout à basse vitesse et à l’arrêt. La pompe de direction assistée travaille en permanence, dès que le moteur tourne, entraînée par la courroie d’accessoires. Elle doit donc rester discrète, étanche et régulière pendant de longues années. Quand elle fatigue, les signes sont caractéristiques : grognement au braquage, volant dur par instants, liquide qui baisse ou qui mousse. Rôle, fonctionnement, anatomie, symptômes, entretien et coût de remplacement : ce guide explique tout ce qu’il faut savoir pour comprendre cette pièce et réagir avant que la direction ne devienne pénible, voire dangereuse.
Rôle de la pompe de direction assistée
Le rôle de la pompe de direction assistée est de fournir l’énergie hydraulique qui aide le conducteur à braquer les roues. Tourner le volant actionne la colonne de direction, puis le pignon qui engrène la crémaillère. Sur une direction purement mécanique, tout l’effort vient des bras du conducteur. Avec l’assistance hydraulique, une partie importante de cet effort est fournie par le liquide sous pression, qui pousse sur un piston solidaire de la crémaillère, dans le sens du braquage demandé.

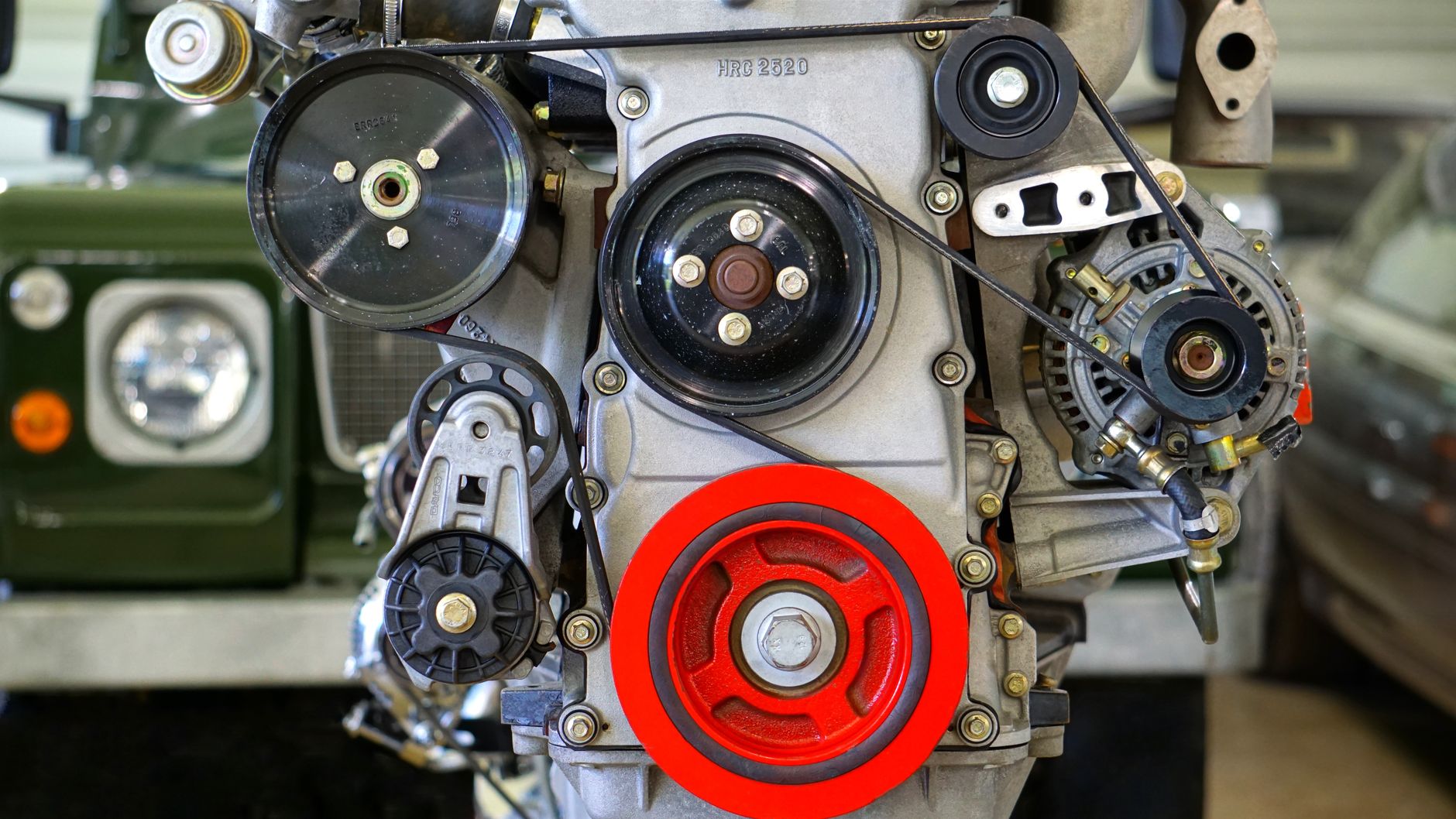

La pompe se situe dans le compartiment moteur, fixée par un support au bloc ou à un accessoire voisin. Elle est entraînée par la courroie d’accessoires, la même qui anime généralement l’alternateur, le compresseur de climatisation et parfois la pompe à eau. Son réservoir de liquide, intégré à la pompe ou déporté à proximité, est reconnaissable à son bouchon marqué d’un volant ou d’une mention spécifique. C’est par ce réservoir que l’on contrôle le niveau et que l’on fait l’appoint.
Son travail varie avec la situation. À l’arrêt ou en manœuvre, le braquage demande le maximum d’assistance, alors que le moteur tourne au ralenti et que la pompe débite peu : c’est le moment le plus exigeant. Sur route, l’assistance nécessaire diminue, mais la pompe continue de tourner vite, suivant le régime moteur. Un clapet de régulation évacue alors le surplus de débit vers le retour, pour éviter une pression excessive et une direction trop légère. Pour approfondir le fonctionnement général, la page Wikipédia consacrée à la direction assistée retrace utilement les différentes familles d’assistance.
Fonctionnement détaillé
Une pompe à palettes entraînée par le moteur
La grande majorité des pompes de direction hydraulique sont des pompes à palettes. À l’intérieur d’un corps ovale, appelé stator, tourne un rotor entraîné par l’arbre de la pompe, lui-même relié à la poulie. Le rotor porte une série de palettes coulissantes qui, sous l’effet de la rotation et de la pression, restent plaquées contre la paroi du stator. Entre deux palettes se forme une chambre dont le volume augmente du côté de l’aspiration, puis diminue du côté du refoulement. Le liquide est ainsi aspiré depuis le réservoir, comprimé, puis expulsé vers le circuit haute pression, de façon régulière et presque sans pulsations.
Le circuit haute et basse pression
Le liquide refoulé part par un flexible haute pression vers le distributeur rotatif, solidaire de la colonne ou du pignon de crémaillère. Quand le conducteur tourne le volant, ce distributeur oriente la pression vers l’une ou l’autre chambre du vérin intégré à la crémaillère, selon le sens du braquage. Le piston du vérin pousse alors la crémaillère dans le bon sens, ce qui déplace les biellettes et les rotules, puis fait pivoter les roues. Le liquide de la chambre opposée repart par le circuit basse pression, traverse parfois un petit radiateur de refroidissement, puis revient au réservoir.
Au centre du système, la mécanique garde toujours la main : si la pression hydraulique disparaît, la liaison entre le volant et la crémaillère subsiste. La direction devient simplement très dure. Cette continuité mécanique est une exigence de sécurité, commune à toutes les directions assistées hydrauliques.
Régulation et assistance variable
Un clapet limiteur de pression protège le circuit : au-delà d’un seuil, atteint par exemple en butée de braquage, il s’ouvre et renvoie le liquide au réservoir. C’est ce qui produit le grognement caractéristique quand on maintient le volant en butée : la pompe travaille alors à pleine pression pour rien. Sur les systèmes plus évolués, une électrovanne module l’assistance selon la vitesse du véhicule : forte à basse vitesse pour les manœuvres, réduite à haute vitesse pour préserver la stabilité et le ressenti.
Anatomie et composants
La pompe forme un ensemble compact, mais chaque élément joue un rôle précis dans la qualité de l’assistance. Le tableau suivant détaille ses principaux composants.
| Composant | Fonction |
|---|---|
| Poulie et arbre d’entraînement | Reçoivent le mouvement de la courroie d’accessoires et font tourner le rotor à la vitesse du moteur. |
| Rotor et palettes | Créent les chambres variables qui aspirent puis refoulent le liquide de direction. |
| Stator (corps de pompe) | Cage ovale contre laquelle glissent les palettes ; son état de surface conditionne le rendement. |
| Clapet de régulation de débit | Renvoie le surplus de liquide au retour quand le débit devient trop élevé, et stabilise l’assistance. |
| Clapet limiteur de pression | Protège le circuit en s’ouvrant au-delà de la pression maximale admise, notamment en butée. |
| Réservoir et bouchon-jauge | Stockent le liquide, permettent le contrôle du niveau et laissent échapper les bulles d’air du circuit. |
| Joints et roulement d’arbre | Assurent l’étanchéité autour de l’arbre et son guidage ; leur usure provoque fuites et bruits. |
| Flexibles haute et basse pression | Relient la pompe à la crémaillère, avec le liquide sous pression à l’aller et le retour libre au réservoir. |
Autour de la pompe gravitent des organes indissociables : le liquide de direction lui-même, une huile spécifique dont la référence doit correspondre à la préconisation du constructeur, le refroidisseur éventuel sur le retour, et la crémaillère qui reçoit la pression. L’état de la liaison au sol influence aussi la charge de travail de la pompe : une géométrie de train déréglée ou une rotule de suspension grippée obligent la direction à forcer davantage à chaque braquage.
Symptômes de panne et diagnostic
Une pompe fatiguée se signale rarement d’un seul coup. Les symptômes apparaissent d’abord en manœuvre, volant tourné au ralenti, puis s’étendent. Le tableau ci-dessous aide à relier chaque signe à sa cause probable.
| Symptôme | Causes probables | Conduite à tenir |
|---|---|---|
| Grognement ou gémissement au braquage | Niveau de liquide bas, liquide aéré ou dégradé, palettes usées | Contrôler le niveau et l’aspect du liquide, rechercher une prise d’air ou une fuite |
| Volant dur, surtout à l’arrêt | Pompe usée qui ne débite plus assez, courroie détendue ou glacée | Vérifier la courroie et sa tension, puis faire tester la pression de la pompe |
| Direction dure par instants, puis normale | Clapet de régulation qui grippe, liquide encrassé, courroie qui patine sous la pluie | Remplacer le liquide et contrôler le circuit d’entraînement avant de condamner la pompe |
| Fuite sous la pompe ou traces grasses | Joint d’arbre usé, flexible haute pression poreux, colliers desserrés | Nettoyer, localiser précisément l’origine, réparer avant que le niveau ne chute |
| Liquide qui mousse dans le réservoir | Prise d’air à l’aspiration, niveau trop bas, joint de tuyau d’arrivée défectueux | Contrôler le tuyau d’aspiration et les joints, compléter et purger le circuit |
| Sifflement aigu en continu | Roulement d’arbre fatigué, courroie d’accessoires en fin de vie | Identifier la source au stéthoscope de mécanicien, courroie déposée si besoin |
Le diagnostic commence toujours par le plus simple : niveau et état du liquide, à froid, sur un sol plat. Un liquide devenu brun et chargé, ou qui sent le brûlé, témoigne d’une usure avancée du circuit. On inspecte ensuite la courroie, la poulie et les flexibles, puis on écoute la pompe en braquant lentement, moteur au ralenti. Le mécanicien peut brancher un manomètre sur le circuit haute pression pour mesurer la pression réelle et la comparer aux valeurs du constructeur : une pression insuffisante à bas régime signe une pompe usée, tandis qu’une pression normale oriente vers le distributeur ou la crémaillère.
Attention aux confusions : un volant dur peut aussi venir d’une crémaillère grippée, de rotules de direction saisies ou d’une pression de pneus très insuffisante. De même, un bruit au braquage peut provenir des coupelles d’amortisseur en haut des jambes de force. Un diagnostic méthodique évite de remplacer une pompe encore saine.
Entretien et durée de vie
Une pompe de direction assistée bien entretenue dure généralement aussi longtemps que le moteur, ou presque. Les remplacements avant environ 150 000 km sont le plus souvent la conséquence d’un liquide jamais renouvelé ou d’un niveau resté bas trop longtemps, qui fait caviter la pompe et use les palettes prématurément.
L’entretien tient en quelques gestes. Contrôlez le niveau du liquide à chaque révision, et complétez uniquement avec la référence préconisée : mélanger des huiles incompatibles dégrade les joints. Un renouvellement du liquide, par aspiration du réservoir ou par rinçage du circuit, est judicieux tous les quatre à cinq ans environ sur les véhicules anciens, surtout si le liquide a foncé. Évitez de maintenir le volant en butée plus de quelques secondes : la pompe monte alors en pression maximale et le liquide chauffe inutilement. Enfin, surveillez la pompe à eau et l’ensemble du circuit d’accessoires lors du remplacement de la courroie : un galet bruyant ou une poulie voilée fatigue tout l’entraînement, pompe de direction comprise.
Après toute intervention sur le circuit, la purge s’effectue en braquant lentement de butée à butée, moteur tournant et roues avant délestées si possible, jusqu’à disparition des bulles dans le réservoir. Le niveau se revérifie ensuite à froid.
Coût de remplacement
Quand la pompe est réellement usée, le remplacement reste une réparation d’un montant contenu par rapport à une crémaillère complète. Pour la pièce seule, compter généralement entre 120 et 400 € environ selon le modèle, la pompe neuve étant plus onéreuse que l’échange standard, fréquent sur ce type d’organe. La main-d’œuvre varie avec l’accessibilité, souvent entre une et trois heures, car il faut déposer la courroie, vidanger le circuit, puis purger soigneusement après remontage.
Au total, compter entre 300 et 800 €, pièce et main-d’œuvre incluses, pour la plupart des voitures courantes. Les modèles haut de gamme, les pompes électrohydrauliques et les accès difficiles peuvent dépasser cette fourchette. Profitez de l’intervention pour renouveler le liquide, inspecter les flexibles haute pression et remplacer la courroie d’accessoires si elle présente des craquelures : ces compléments évitent une seconde dépose quelques mois plus tard.
Questions fréquentes
Peut-on rouler avec une pompe de direction assistée HS ?
La liaison mécanique entre le volant et les roues subsiste, donc le véhicule reste dirigeable, mais l’effort devient très important, surtout en manœuvre. Rouler ainsi fatigue le conducteur et peut surprendre en situation d’urgence. Il vaut mieux limiter les trajets et faire réparer rapidement, d’autant qu’une fuite associée vide le circuit et aggrave l’usure.
Pourquoi ma direction grogne-t-elle quand je braque ?
Le grognement vient le plus souvent d’un niveau de liquide trop bas : la pompe aspire alors de l’air, qui rend le liquide mousseux et bruyant. Un liquide ancien et dégradé ou des palettes usées produisent un bruit comparable. Commencez par contrôler le niveau et l’aspect du liquide, puis cherchez la fuite ou la prise d’air responsable avant de remplacer la pompe.
Quel liquide mettre dans une direction assistée hydraulique ?
Uniquement la référence préconisée par le constructeur, indiquée dans le carnet d’entretien ou sur le réservoir. Selon les marques, il s’agit d’une huile de transmission automatique de type ATF ou d’un liquide hydraulique spécifique, parfois vert. Ne mélangez jamais deux références différentes et ne remplacez pas ce liquide par une huile moteur.
Une pompe de direction assistée se répare-t-elle ?
Des kits de joints existent pour certaines pompes et permettent de corriger une fuite d’arbre, mais l’usure interne des palettes et du stator ne se rattrape pas. En pratique, les professionnels posent le plus souvent une pompe en échange standard, reconditionnée en usine, qui offre un bon équilibre entre prix et fiabilité.
Quelle différence entre direction hydraulique et direction électrique ?
La direction hydraulique tire son énergie du moteur thermique, via la pompe et le liquide sous pression. La direction électrique utilise un moteur électrique sur la colonne ou la crémaillère, piloté par un calculateur : elle ne consomme de l’énergie qu’au moment du braquage et ne demande ni liquide ni pompe. Elle équipe la quasi-totalité des voitures récentes.
La courroie d’accessoires peut-elle rendre la direction dure ?
Oui. Une courroie détendue, glacée ou en fin de vie patine sur la poulie de la pompe, qui ne débite alors plus assez, surtout au ralenti. Si la courroie casse, l’assistance disparaît d’un coup, en même temps que la charge de l’alternateur. Tout symptôme de direction doit donc commencer par un examen de la courroie et de son tendeur.
