Dans un moteur thermique, des milliers d’explosions se produisent chaque minute, et chacune d’elles obéit à un ordre strict orchestré par une pièce discrète mais essentielle : la soupape. Minuscule en apparence, elle est la gardienne des chambres de combustion : elle décide quand l’air frais et le carburant entrent, quand les gaz brûlés sortent, et garantit à chaque instant l’étanchéité parfaite sans laquelle aucun cycle moteur ne serait possible. Une soupape qui fuit, qui grippe ou qui grille, et c’est toute la mécanique qui souffre — perte de puissance, surconsommation, risque de casse moteur.
Dans ce dossier, nous décortiquons la soupape sous tous ses angles : son rôle précis au sein du moteur à combustion, son fonctionnement pas à pas au rythme du cycle à quatre temps, l’anatomie détaillée de ses composants, les symptômes qui trahissent sa fatigue, les bons gestes d’entretien pour la préserver, et les fourchettes de prix à prévoir si un remplacement s’impose.
Le rôle de la soupape dans le moteur
La soupape est une pièce mécanique mobile logée dans la culasse, la partie haute du moteur qui coiffe les cylindres. Chaque cylindre dispose en général de deux à quatre soupapes : les soupapes d’admission, qui laissent entrer le mélange air-carburant (ou l’air seul sur les diesels), et les soupapes d’échappement, qui évacuent les gaz brûlés vers le collecteur d’échappement.
Le rôle de la soupape se résume à trois missions fondamentales. Premièrement, autoriser ou interdire le passage des gaz : ouverte, elle laisse circuler ; fermée, elle scelle la chambre de combustion. Deuxièmement, synchroniser ces ouvertures avec la position du piston, au dixième de millimètre et au degré de rotation du vilebrequin près. Troisièmement, résister à des conditions extrêmes : une soupape d’échappement subit des températures pouvant avoisiner 700 °C, des pressions de combustion de plusieurs dizaines de bars, et s’ouvre et se referme des milliers de fois par minute à haut régime.
Cette pièce travaille donc à la croisée de la mécanique, de la thermodynamique et de la métallurgie. Sans soupapes parfaitement étanches, la compression nécessaire à la combustion s’effondre : le moteur perd de sa puissance, consomme davantage et pollue plus.
Fonctionnement détaillé de la soupape
La soupape au rythme du cycle à quatre temps
Le fonctionnement de la soupape est indissociable du cycle à quatre temps qui rythme la quasi-totalité des moteurs essence et diesel. Chaque temps correspond à une course du piston entre le point mort haut et le point mort bas :
- Admission : le piston descend, la soupape d’admission s’ouvre et aspire le mélange air-carburant (ou l’air, sur un diesel). La soupape d’échappement reste fermée.
- Compression : le piston remonte, les deux soupapes sont fermées. Le mélange est comprimé dans la chambre de combustion.
- Combustion-détente : l’étincelle (essence) ou l’auto-inflammation (diesel) provoque l’explosion qui repousse le piston vers le bas. Les soupapes restent fermées pour que toute l’énergie de la détente soit convertie en travail mécanique.
- Échappement : le piston remonte, la soupape d’échappement s’ouvre et chasse les gaz brûlés. La soupape d’admission reste fermée.
Ce ballet se répète à chaque cycle, des centaines à des milliers de fois par minute selon le régime. À 3 000 tr/min, chaque soupape s’ouvre et se referme 25 fois par seconde.
Levée, calage et diagramme de distribution

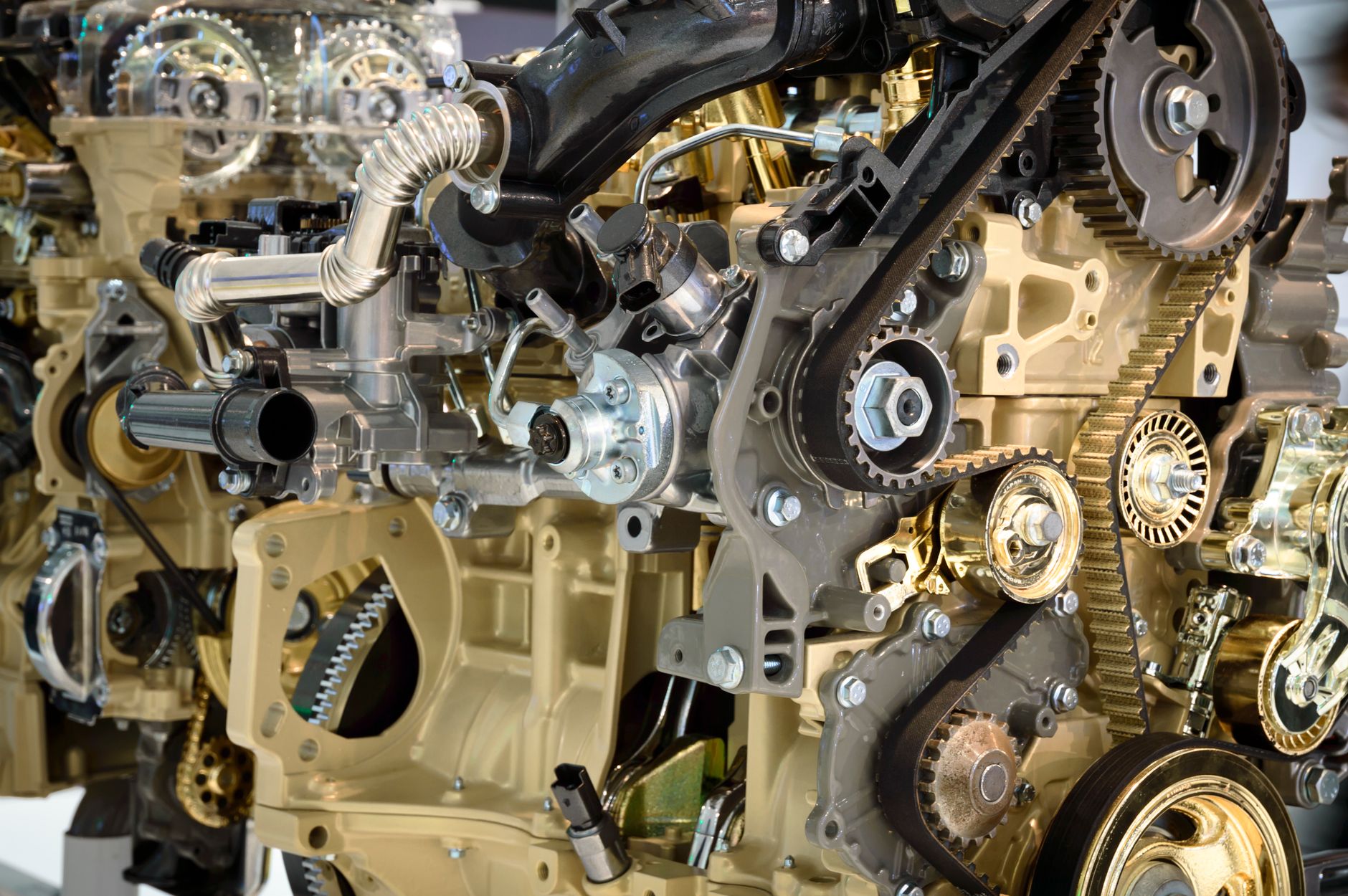

L’ouverture d’une soupape est pilotée par l’arbre à cames, entraîné lui-même par la courroie ou la chaîne de distribution. Chaque came pousse un poussoir (ou un culbuteur, selon l’architecture), qui soulève la soupape de son siège en comprimant le ressort de rappel. Quand la came tourne, le ressort referme la soupape avec force, garantissant une fermeture rapide et étanche.
Deux paramètres règlent la finesse de ce pilotage. La levée, c’est la hauteur maximale d’ouverture de la soupape, généralement de l’ordre de quelques millimètres : plus la levée est importante, plus le remplissage du cylindre est généreux. Le calage, c’est le moment précis où la soupape s’ouvre et se ferme par rapport à la rotation du vilebrequin, exprimé en degrés. Les motorisations modernes à calage variable ajustent ce calage en continu pour optimiser le remplissage, la puissance et la dépollution.
Anatomie et composants de la soupape
Une soupape n’est pas une simple tige métallique : c’est un assemblage précis dont chaque élément a une fonction. Voici les principaux composants, de la tête au sommet de la tige.
| Composant | Description | Fonction |
|---|---|---|
| Tête (tulipe) | Partie évasée en forme de champignon, en contact avec la chambre de combustion | Obture l’orifice d’admission ou d’échappement ; encaisse chaleur et pression |
| Portée (face d’étanchéité) | Surface conique usinée à 45° (parfois 30°) sur le pourtour de la tête | Assure l’étanchéité contre le siège de soupape quand elle est fermée |
| Tige (queue) | Axe cylindrique long et fin, guidé dans la culasse | Transmet le mouvement d’ouverture et guide la soupape dans son axe |
| Siège de soupape | Bague rapportée ou usinée directement dans la culasse | Surface d’appui de la portée ; évacue la chaleur vers la culasse |
| Guide de soupape | Bague en bronze ou en fonte, emmanchée dans la culasse | Guide la tige avec un jeu minimal pour un centrage parfait |

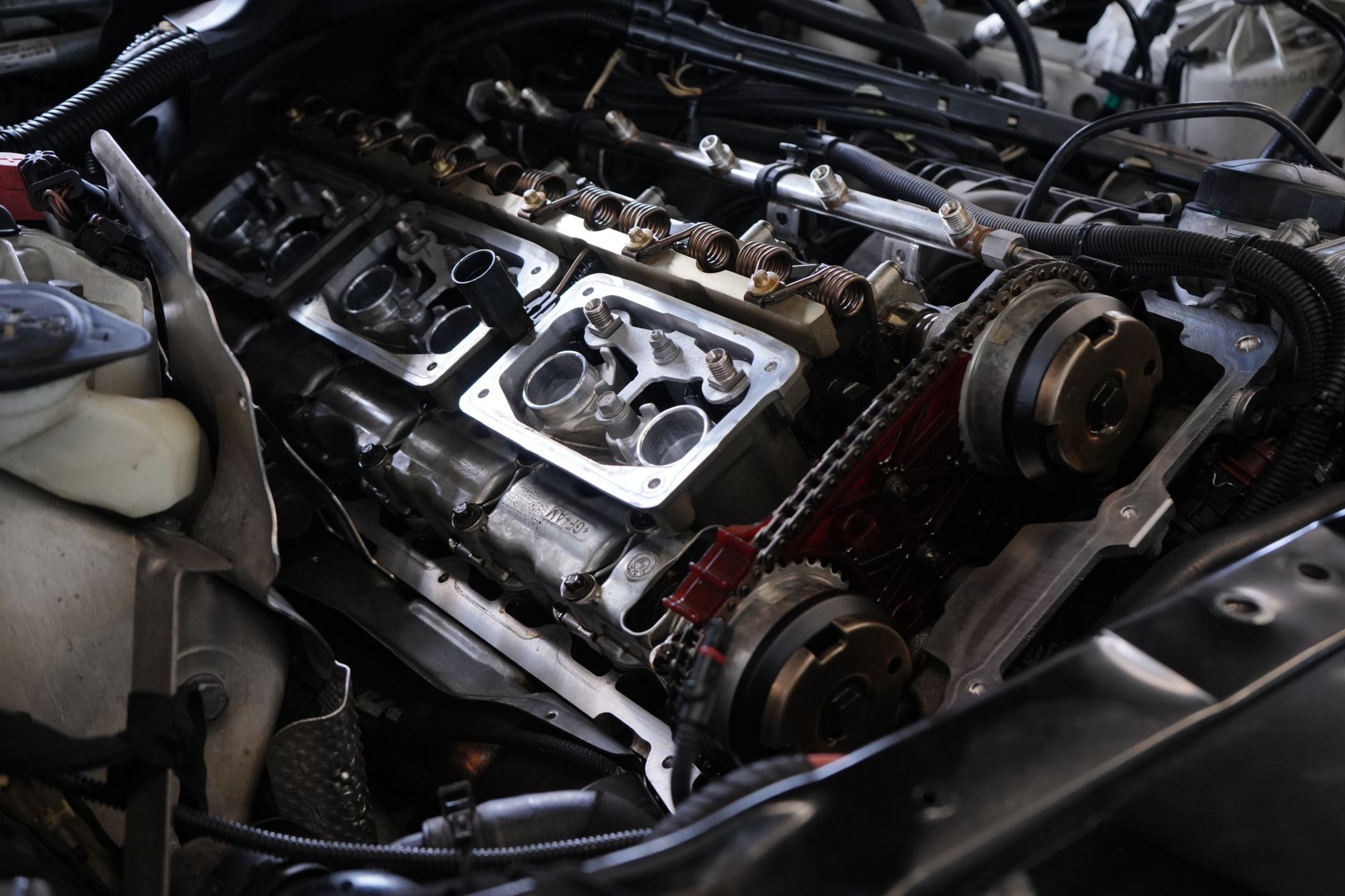

| Ressort de rappel | Ressort hélicoïdal (simple ou double concentrique) autour de la tige | Referme la soupape rapidement et la maintient plaquée sur son siège |
| Coupelle et clavettes (demi-lunes) | Petites pièces verrouillant le ressort sur la tige | Transmettent la force du ressort à la soupape sans jeu |
| Joint de queue de soupape | Petit joint torique ou parapluie en élastomère sur le guide | Empêche l’huile du haut moteur de descendre dans la chambre de combustion |
Les matériaux sont choisis pour résister à la chaleur et à l’usure : acier au chrome-silicium ou au nickel pour les soupapes d’admission, alliages réfractaires (type austénitique) pour les soupapes d’échappement, qui affrontent les températures les plus élevées. Certaines soupapes d’échappement hautes performances sont creuses et remplies de sodium : le sodium liquide, excellent conducteur thermique, transfère la chaleur de la tête vers la tige, ce qui abaisse la température de la tulipe de plusieurs dizaines de degrés.
Les variantes se multiplient selon les motorisations : soupapes en titane sur les moteurs sportifs (plus légères, elles autorisent des régimes plus élevés), soupapes à tige revêtue pour réduire le frottement, ou encore architectures multisoupapes (trois, quatre, voire cinq soupapes par cylindre) qui améliorent le remplissage et la combustion. La soupape reste néanmoins, dans toutes ses déclinaisons, le même organe fondamental : un clapet de précision au service du cycle moteur.
Symptômes de panne et diagnostic
Une soupape ne casse que rarement d’un coup : elle se dégrade progressivement, et le moteur envoie des signaux qu’il faut savoir lire. Les pannes les plus courantes sont la soupape grillée (portée brûlée par les gaz chauds, souvent sur l’échappement), la soupape qui fuit (étanchéité dégradée par l’usure ou un mauvais rodage), le jeu aux soupapes déréglé (trop faible : la soupape ne se referme plus totalement ; trop important : claquement et ouverture incomplète), et le joint de queue de soupape usé (l’huile s’infiltre dans la chambre de combustion).
| Symptôme | Cause probable | Conduite à tenir |
|---|---|---|
| Perte de puissance, moteur qui tourne « sur trois pattes » | Soupape grillée ou qui fuit, compression insuffisante sur un cylindre | Mesurer les compressions cylindre par cylindre ; si un cylindre est bas, suspecter l’étanchéité des soupapes |
| Claquement métallique régulier en tête de moteur | Jeu aux soupapes trop important (poussoirs mécaniques) | Contrôler et régler le jeu aux soupapes selon les valeurs constructeur |
| Fumée bleue à l’échappement, surtout au démarrage | Joints de queues de soupape usés, huile brûlée dans les chambres | Remplacer les joints de queues de soupape (intervention généralement sans dépose complète de la culasse) |
| Ralenti instable, calages, ratés d’allumage | Fuite d’une soupape d’admission ou d’échappement | Test d’étanchéité (leak-down test) pour localiser la fuite : admission, échappement ou segments |
| Surconsommation de carburant et d’huile | Mauvaise étanchéité globale, combustion dégradée | Diagnostic complet : compressions, analyse des gaz d’échappement, inspection visuelle après dépose |
| Voyant moteur allumé, défaut de combustion détecté | Soupape qui fuit détectée par les sondes (ratés, richesse anormale) | Lecture des codes défaut puis confirmation par test de compression |
Le diagnostic professionnel repose sur deux mesures complémentaires : le test de compression, qui révèle un cylindre faible, et le test d’étanchéité, qui consiste à insuffler de l’air comprimé dans le cylindre au point mort haut et à écouter où il s’échappe — par l’admission, par l’échappement ou par le reniflard. Attention : rouler longtemps avec une soupape qui fuit aggrave les dégâts — la fuite chauffe localement le siège et peut endommager la culasse elle-même. Un joint de culasse fatigué peut d’ailleurs produire des symptômes proches : seul un diagnostic rigoureux permet de trancher.
Entretien et durée de vie
Bien entretenue, une soupape dure généralement très longtemps : sur un moteur suivi correctement, il n’est pas rare qu’elle tienne 200 000 à 300 000 km, voire la vie du véhicule. Mais cette longévité n’est pas un hasard : elle dépend de plusieurs gestes d’entretien.
Le premier, c’est le contrôle du jeu aux soupapes sur les moteurs à poussoirs mécaniques (de plus en plus rares, la plupart des moteurs modernes utilisent des poussoirs hydrauliques à rattrapage automatique). Un jeu trop faible empêche la soupape de se refermer complètement : elle surchauffe et grille. Le constructeur préconise généralement un contrôle tous les 60 000 à 120 000 km selon les modèles — consultez le carnet d’entretien.
Le deuxième geste, c’est la qualité de l’huile et le respect des vidanges : le haut moteur, et notamment les queues de soupapes et leurs guides, dépend d’une lubrification irréprochable. Une huile dégradée accélère l’usure des guides, ce qui décentre la soupape et compromet son étanchéité.
Le troisième, c’est d’éviter les fonctionnements qui martyrisent les soupapes : démarrages à froid suivis d’accélérations brutales, surrégimes répétés, et roulage prolongé avec un défaut d’allumage ou une injection déréglée, qui surchauffent les soupapes d’échappement. Enfin, un carburant de qualité et un filtre à air propre protègent les soupapes d’admission des dépôts qui nuisent à leur étanchéité.
Coût de remplacement
Le coût d’une intervention sur les soupapes varie énormément selon l’ampleur des travaux, car la main-d’œuvre représente l’essentiel de la facture : accéder aux soupapes impose généralement de déposer la culasse.
- Remplacement des joints de queues de soupape : compter entre 150 et 500 € environ, pièce et main-d’œuvre incluses, selon que l’intervention se fait culasse en place (outillage spécifique) ou culasse déposée.
- Rodage ou rectification des soupapes et de leurs sièges : entre 300 et 800 € environ, culasse déposée, selon le nombre de soupapes concernées et la nécessité d’une rectification en atelier spécialisé.
- Remplacement complet des soupapes (jeu de soupapes, joints, rectification des sièges, repose de la culasse avec joint neuf) : compter entre 800 et 2 500 € environ, la fourchette haute concernant les moteurs complexes (multisoupapes, calage variable, accès difficile).
Ces fourchettes incluent pièce et main-d’œuvre, mais elles varient selon la gamme du véhicule, la motorisation et le tarif horaire de l’atelier. Un devis détaillé reste indispensable avant toute décision — et si la culasse elle-même est endommagée (siège fissuré, guide ovalisé), la facture peut grimper davantage, voire justifier le remplacement de la culasse complète.
Questions fréquentes
Quelle est la durée de vie d’une soupape ?
Sur un moteur correctement entretenu, une soupape tient généralement entre 200 000 et 300 000 km, parfois la vie entière du véhicule. Les soupapes d’échappement, soumises à des températures plus élevées, s’usent en général plus vite que celles d’admission.
Comment savoir si une soupape est grillée ?
Les signes typiques sont une perte de puissance, un ralenti instable, des ratés d’allumage et parfois un voyant moteur allumé. Le diagnostic se confirme par un test de compression (un cylindre nettement plus bas que les autres) puis par un test d’étanchéité qui localise la fuite. Seule une inspection visuelle après dépose de la culasse permet de voir la portée brûlée caractéristique.
Peut-on rouler avec une soupape qui fuit ?
C’est fortement déconseillé. Une fuite, même légère, surchauffe localement la soupape et son siège, aggrave l’érosion et peut endommager la culasse. À terme, un fragment de soupape peut se détacher et provoquer une casse moteur majeure. Mieux vaut faire diagnostiquer le problème rapidement et limiter les trajets en attendant la réparation.
Quelle différence entre soupape d’admission et soupape d’échappement ?
La soupape d’admission laisse entrer le mélange air-carburant (ou l’air sur un diesel) dans le cylindre ; elle travaille à des températures modérées. La soupape d’échappement évacue les gaz brûlés vers l’échappement ; elle subit des températures bien plus élevées et est donc fabriquée dans des alliages plus résistants à la chaleur, parfois avec un remplissage au sodium pour améliorer le refroidissement.
Faut-il régler le jeu aux soupapes ?
Sur les moteurs équipés de poussoirs mécaniques, oui : un contrôle périodique (généralement tous les 60 000 à 120 000 km selon le constructeur) est nécessaire, car un jeu déréglé use prématurément les soupapes. Sur les moteurs à poussoirs hydrauliques, le rattrapage est automatique et aucun réglage n’est requis — sauf en cas de poussoir défectueux, reconnaissable à un claquement persistant.
